2020年第38卷第3期300MW 机组SCR 脱硝系统喷氨优化调整王猛，沈建军，涂安琪，吴宇，禾志强（内蒙古电力科学研究院，呼和浩特010020）0引言根据《煤电节能减排升级与改造行动计划（2014—2020年）》（发改能源[2014]2093号）[1]要求，截至2020年，300MW 及以上燃煤发电机组（暂不含W 型火焰锅炉和循环流化床锅炉）完成超低排放改造，实现在基准氧含量6%条件下，烟尘、二氧化硫、氮氧化物排放质量浓度分别不高于10mg/m 3、35mg/m 3、50mg/m 3。
对此，大量燃煤发电机组已进行了超低排放改造。
目前成熟可靠且应用广泛的脱硝技术是选择性催化还原法（Selective Catalytic Reduction ，SCR ）。
SCR 反应器在设计之初，均会对烟道和反应器内的流场进行优化，但其优化调整比较粗糙，导致反应器出口氮氧化物质量浓度分布不均匀、偏差较大，同时氨逃逸量大。
此外，受锅炉运行参数等多种因素的影响，使SCR 反应器入口氮氧化物质量浓度波动较大、生成物复杂，进而增加了出口氮氧化物质量浓度的控制难度。
氨逃逸量过大会造成空气预热器堵塞和脱硝经济性差等问题[2-3]。
因此，需要对SCR 脱硝系统进行喷氨优化调整，以降低SCR 反应器出口氮氧化物分布不均匀度和氨逃逸量，从而提高脱硝系统运行的经济性、稳定性和安全性[4-8]。
本文以内蒙古地区某300MW 机组为例，通过测量SCR 反应器进、出口流速，氮氧化物质量浓度，以及出口氨逃逸量等参数，对喷氨管道各支管阀门开度进行调节，以达到消除偏差、提高系统脱硝性能的目的。
摘要：对某300MW 机组SCR 脱硝系统进行喷氨优化调整，通过分析SCR 反应器出口烟气流速、氮氧化物质量浓度和氨逃逸量，对各喷氨支管的阀门开度进行调节，调整后A 、B 侧出口氮氧化物质量浓度分布的不均匀度分别降为4.19%和4.83%，平均氨逃逸量降为1.60×10-6和1.29×10-6，脱硝效率提高到88.92%和89.11%，喷氨优化效果良好。
300MW锅炉硝化系统及低氮燃烧器运行维护分析摘要：研究对象是2×300 MW 的供热机组，选择的方法是催化还原法对锅炉进行脱硝改造，使锅炉氮氧化物排放达标，脱硝系统运行率达到 99.95% 以上。
促使氮氧化物排放值达到标准，保持在 50mg/Nm 3 以内，通过相关部门的检查。
一方面实现了对环境的保护，另一方面也加快了实现企业经济效益速度的目标。
本文件侧重于一个热电厂项目的技术改进和维护,以提高企业的效率和经济效益。
1供暖机组的选择程序和标准选择的研究对象是2×300MW的供热机组，其具有的功能是：能够进行自动循环，位于中间位置的东西进行一次加热，机内能够进行通风与平衡温度，机组四角呈圆形，排查问题的时候是对固体进行排查等。
制粉系统是选用的中速磨煤机，属于一次性吹干的风机系统，根据需要设计的煤种是贫煤与混煤，然后用混煤和洗中煤来进行检测。
确定锅炉燃烧后产生的氧化氮的设计价值650mg/Nm3，但依然远远超出了标准所要求的排放值，也即是50mg/Nm3。
为了实现氮氧化物标准排放的数值，研究对象选择的是2011年10月完工的供热机组为2×300MW的锅炉，完成基本操作后，于2015年12月再次对该锅炉的烟气脱硝系统进行改造，最后，脱硝系统投运后，氮氧化物将从原来的变化650mg/Nm3降到标准排放值50mg/Nm3以下。
2低氮燃烧器运行调整的原理和方法（1）氮氧化物的排放值必须在规定范围内，然后,在调整锅炉时,必须保证锅炉将达到所需的排放水平,稳定地实现锅炉工作的稳定。
[1]。
（2）通过调大燃尽风门来实现氮氧化物的排放，然后调整二次空气阀以再次减少一氧化碳的排放，同时,调整时必须更加开放。
200%，氧的量要在 3.5%以上，只有这样才能使氮氧化物和一氧化碳同时达标。
（3）燃烧喷嘴的尺寸对锅炉的压差有很大影响。
，因此在开关燃烧风门的时候，速度应尽量慢，并且能够增加风量，使得压差在0.62kPa以上，火检强度可能会减弱，这时候就需要注意观察强度。
300MW 锅炉烟气超低排放后脱硝系统的优化运行摘要：火电厂烟气实行超低排放改造以后，单一的脱硝系统已满足不了日益严峻的环保形势要求，这就需要我们不断优化脱硝系统，既保证环保参数的达标排放，又能满足机组长期安全、经济运行。
关键词：系统优化；热解；水解；经济引言：随着全国环境空气质量的下降，环保压力与日俱增，国家环保部对火电厂的废气排放也提出了新的要求，因此在2015年新的环保法也规定了更为严格的烟气超低排放标准，这对我们火电厂保证烟气达标排放提出了更高的要求，使脱硝系统能否稳定运行面临着考验。
概述早期火电厂烟气脱硝一部分采用的是SCR脱硝尿素热解工艺，从近几年脱硝系统运行方面，存在着许多问题，例如流经电加热器的热一次风含灰量大造成加热管磨损、加热器堵塞超温、通流面积减小等故障；另外尿素喷枪运行中调整维护不当会造成热解炉出口部位结晶堵塞，超低排放改造后此现象尤为严重；热解系统尿素溶液主循环大部分没有备用循环系统，大大降低了脱硝热解系统运行的稳定性和可靠性。
最初的脱硝热解系统电加热器电耗高，电加热器运行环境恶劣，可靠性差，严重威胁着脱硝系统的安全稳定运行，即便后来部分机组通过改造，通过用烟气加热器替代电加热器等方法来提高系统可靠性，但由于受到烟气温度、流量不易控制、含灰量大、启动时加热器出力受限等条件限制，改造的最终效果都不太理想。
随着国家对环保的不断重视，脱硝热解系统的缺点日益突出，许多电厂为了保证脱硝系统的稳定运行，纷纷对原有的系统进行了改造。
如增加脱硝尿素直喷系统、增设备用脱硝设备及系统、使用脱硝水解等。
液氨脱硝系统虽然初投资相对较小，运行成本较低，但是液氨作为重大危险源，安全风险极大，随着国家和对安全性的重视日益提高，越来越多的脱硝系统仍选择尿素作为还原剂的制备原料。
首阳山公司300MW机组自2016年超低排放改造时经过论证，引入水解制氨工艺，和尿素热解系统互为备用，机组运行时采用水解系统，热解系统备用，当水解系统有检修工作或故障时投入热解系统，保证在任何情况下，出口NOX都能达标排放，增加了脱硝系统运行的灵活性、可靠性。

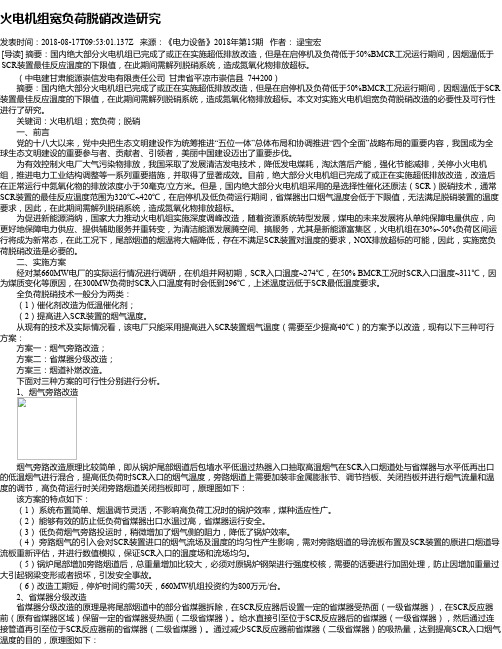

火电机组宽负荷脱硝改造研究发表时间：2018-08-17T09:53:01.137Z 来源：《电力设备》2018年第15期作者：逯宝宏[导读] 摘要：国内绝大部分火电机组已完成了或正在实施超低排放改造，但是在启停机及负荷低于50%BMCR工况运行期间，因烟温低于SCR装置最佳反应温度的下限值，在此期间需解列脱硝系统，造成氮氧化物排放超标。
（中电建甘肃能源崇信发电有限责任公司甘肃省平凉市崇信县 744200）摘要：国内绝大部分火电机组已完成了或正在实施超低排放改造，但是在启停机及负荷低于50%BMCR工况运行期间，因烟温低于SCR 装置最佳反应温度的下限值，在此期间需解列脱硝系统，造成氮氧化物排放超标。
本文对实施火电机组宽负荷脱硝改造的必要性及可行性进行了研究。
关键词：火电机组；宽负荷；脱硝一、前言党的十八大以来，党中央把生态文明建设作为统筹推进“五位一体”总体布局和协调推进“四个全面”战略布局的重要内容，我国成为全球生态文明建设的重要参与者、贡献者、引领者，美丽中国建设迈出了重要步伐。
为有效控制火电厂大气污染物排放，我国采取了发展清洁发电技术，降低发电煤耗，淘汰落后产能，强化节能减排，关停小火电机组，推进电力工业结构调整等一系列重要措施，并取得了显著成效。
目前，绝大部分火电机组已完成了或正在实施超低排放改造，改造后在正常运行中氮氧化物的排放浓度小于50毫克/立方米。
但是，国内绝大部分火电机组采用的是选择性催化还原法（SCR）脱硝技术，通常SCR装置的最佳反应温度范围为320℃~420℃，在启停机及低负荷运行期间，省煤器出口烟气温度会低于下限值，无法满足脱硝装置的温度要求，因此，在此期间需解列脱硝系统，造成氮氧化物排放超标。
为促进新能源消纳，国家大力推动火电机组实施深度调峰改造，随着资源系统转型发展，煤电的未来发展将从单纯保障电量供应，向更好地保障电力供应、提供辅助服务并重转变，为清洁能源发展腾空间、搞服务，尤其是新能源富集区，火电机组在30%~50%负荷区间运行将成为新常态，在此工况下，尾部烟道的烟温将大幅降低，存在不满足SCR装置对温度的要求，NOX排放超标的可能，因此，实施宽负荷脱硝改造是必要的。

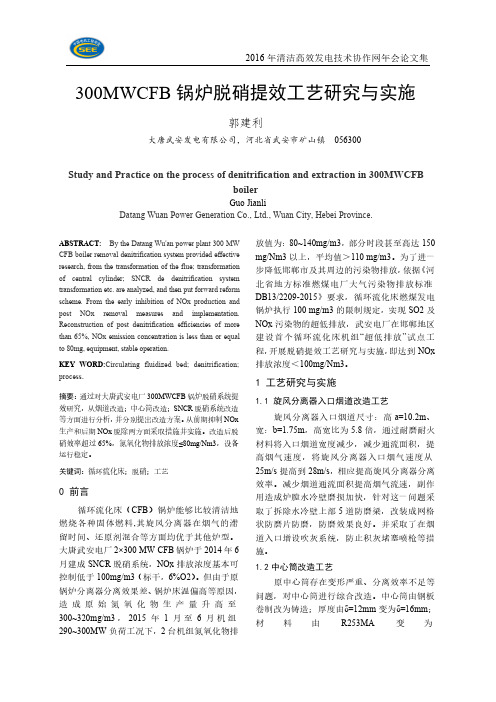

300MWCFB锅炉脱硝提效工艺研究与实施郭建利大唐武安发电有限公司，河北省武安市矿山镇056300Study and Practice on the process of denitrification and extraction in300MWCFBboilerGuo JianliDatang Wuan Power Generation Co.,Ltd.,Wuan City,Hebei Province.ABSTRACT:By the Datang Wu'an power plant300MW CFB boiler removal denitrification system provided effective research,from the transformation of the flue;transformation of central cylinder;SNCR de denitrification system transformation etc.are analyzed,and then put forward reform scheme.From the early inhibition of NOx production and post NOx removal measures and implementation. Reconstruction of post denitrification efficiencies of more than65%,NOx emission concentration is less than or equal to80mg,equipment,stable operation.KEY WORD:Circulating fluidized bed;denitrification; process.摘要：通过对大唐武安电厂300MWCFB锅炉脱硝系统提效研究，从烟道改造；中心筒改造；SNCR脱硝系统改造等方面进行分析，并分别提出改造方案。

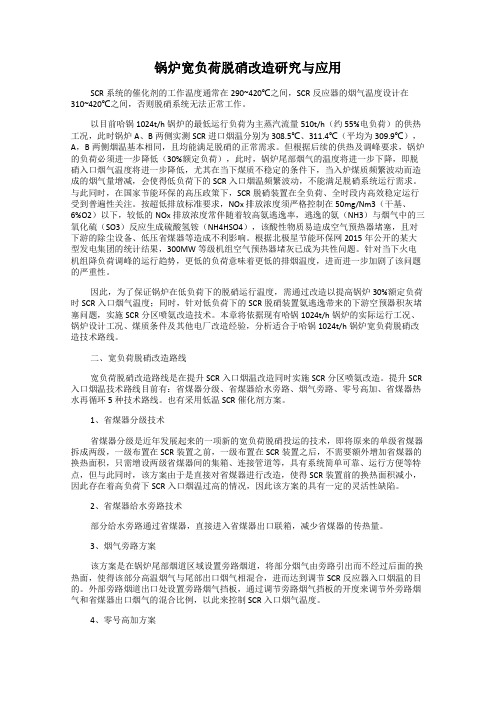

锅炉宽负荷脱硝改造研究与应用SCR系统的催化剂的工作温度通常在290~420℃之间，SCR反应器的烟气温度设计在310~420℃之间，否则脱硝系统无法正常工作。
