预制先张法预应力钢绞线空心板的制作

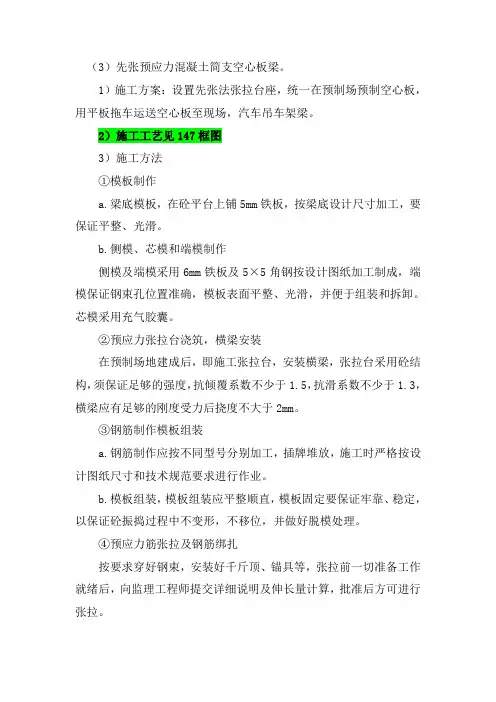

（3）先张预应力混凝土简支空心板梁。

1）施工方案：设置先张法张拉台座，统一在预制场预制空心板，用平板拖车运送空心板至现场，汽车吊车架梁。

2）施工工艺见147框图3）施工方法①模板制作a.梁底模板，在砼平台上铺5mm铁板，按梁底设计尺寸加工，要保证平整、光滑。

b.侧模、芯模和端模制作侧模及端模采用6mm铁板及5×5角钢按设计图纸加工制成，端模保证钢束孔位置准确，模板表面平整、光滑，并便于组装和拆卸。

芯模采用充气胶囊。

②预应力张拉台浇筑，横梁安装在预制场地建成后，即施工张拉台，安装横梁，张拉台采用砼结构，须保证足够的强度，抗倾覆系数不少于1.5，抗滑系数不少于1.3，横梁应有足够的刚度受力后挠度不大于2mm。

③钢筋制作模板组装a.钢筋制作应按不同型号分别加工，插牌堆放，施工时严格按设计图纸尺寸和技术规范要求进行作业。

b.模板组装，模板组装应平整顺直，模板固定要保证牢靠、稳定，以保证砼振捣过程中不变形，不移位，并做好脱模处理。

④预应力筋张拉及钢筋绑扎按要求穿好钢束，安装好千斤顶、锚具等，张拉前一切准备工作就绪后，向监理工程师提交详细说明及伸长量计算，批准后方可进行张拉。

（a.）张拉初始拉力（一般为张拉力的10%），是把松驰的预应力钢筋拉紧。

张拉时，采用单侧单根用双控方法进行，旋转时整体旋转。

而不应使预应力钢绞线或者夹具产生次应力。

预应力筋的有效长度以板跨的中心线（斜板以斜向中心线）对称布置，使板两端的失效长度相等。

预应力筋有效长度以外部分一定要采用可靠措施进行失效处理，保证混凝土对预应力筋不产生握裹作用。

预应力筋张拉时，要采取可靠措施使各钢束受力相同。

采用分批张拉时要注意台座变形的影响。

（b.）普通钢筋绑扎；普通钢筋绑扎，应在张拉结束后8小时进行，以保证安全，普通钢筋和预埋钢筋采用绑扎和点焊方式连接，以免振捣时移动变形。

⑤预应力空心板预制(a)张拉完成，普通钢筋绑扎结束后，安装固定好芯模，严防在浇筑和振捣混凝土时芯模横移或上浮，经监理工程师检验并批准，即可浇筑砼。

1.5预制空心板施工1. 5.1先张法预应力空心板梁制作考虑到先张法预应力空心板梁在现场加工将占用较大的施工面积，影响整个工程的施工进度，而且不经济，故将板梁制作安排至专业预制厂内加工，并派专职质量员检查梁板制作质量，梁板出厂有出厂合格证。

（1）后座A、采用墩台式承台结构B、台座主要技术指标倾覆稳定性大于1.5滑移稳定性大于1. 3C、横梁与定位板横梁采用钢结构，受力后变形挠度不大于2mm。

定位板采用：§二6mm,在钢板上按设计要求布置孔位，其孔径为钢绞线直径+2mm。

D、台面现浇混凝土台面，上铺8=6mni钢板并用作底模。

（2）张拉前准备A、清理台面，刷隔离剂。

B、检查张拉机具设备：a、是否与锚具配套；b、压力表精度不宜低1.5级;c、磨损是否大于2%。

C、张拉机具应专人使用和保管，并经常维修，定期校验。

D、按设讣图要求作好失效管的安装。

E、检查夹片是否安装合格。

（3）张拉工作A、张拉采用单张整改方式，一端张拉一端自锚。

B、锚具：张拉端采用XM型工具单孔锚，其工具夹片要求使用30次以上，且退夹片方便，安装夹片前必须检查夹片外观是否光滑，内齿是否损伤，锚环是否变形，如发现有上述问题应停止使用，自锚端可采用Xm型工作锚。

C、自锚端横梁与最近处梁端应有一定长度的缓冲区以利放张。

D、张拉程序为：0-10汀K-100各K-持荷2minf锚固。

E、张拉至10% 8 K时作好伸长值测量标记。

F、张拉时，应使千斤顶的张拉力作用线与钢绞线的轴线重合一致。

G、钢绞线的锚固，应在张拉应力处于稳定状态下进行，锚固阶段张拉端钢绞线的内缩量不应大于5mm。

H、张拉或放松时应填写施工记录。

I、张拉完毕后必须测量伸长值产生理论计算值比较，其误差不得大于6%。

断丝不得1%。

张拉完毕后，对设汁位置的偏差不得大于J、伸长值理论计算按有关规定进行。

K、张拉完毕后宜静停8小时，方可进入下道工序。

（4）放张A、混凝土强度必须符合设计要求，即混凝土强度达到设计规定值方可放张。

预应力空心板施工方法
预应力空心板施工方法包括以下步骤：
1. 预制空心板台座：对台座做先张法处理。

在处理前，对台座张拉结构要
进行稳定性和强度的设计，避免在张拉过程中出现变形失稳等情况。

2. 钢绞线和钢筋制作安装：对钢筋和钢绞线进行抽样试验，各方面指标满足后方可施工。

将U型钢筋放置于台面，布置、预拉钢绞线，将U型筋扶正然后进行捆绑。

3. 张拉与锚固：分两次对预应力钢绞线进行单向张拉，张拉过程中，确保实际的伸长量在计算的伸长量范围内，如出现误差则需查明原因，锚固后偏差要小于等于5毫米。

4. 模板：使用机械与人工配合安装模板，对模板顶与脚进行固定。

5. 板体混凝土浇筑和养护：对砼进行集中拌合，由罐车送至空心板梁预制厂，提升入模后，振捣成型。

6. 预应力筋放张：确认梁体砼强度合格后，进行预应力筋的放张。

放张时
采用单根逐步进行的模式，放张后切除线头。

7. 移板堆放：将预应力空心板吊移至堆梁场，堆放时注意不要上下倒置，堆放层数不得超过3层，堆放时间不得超过60天。

以上步骤完成后，预应力空心板施工就完成了。

空心板预制施工方案本段共有空心板梁876片，采取在预制场集中预制，运梁拖车运梁，吊车架设具体如下：1、先张法预应力空心板梁集中在预制场统一预制。

预制场设在K5+385-K5+935段南侧，在预制场设置两组台座，每组五个槽，每槽可同时预制10m板梁8片或13m板梁6片或16m板梁5片或20m板梁4片（预制25m箱梁时可同时预制3片），台座总长度171m，宽度14.95m，详见“预制厂平面布置图”，预制厂拟作15cm厚混凝土场地硬化，台座采用蹲式台座，由混凝土浇注而成，为保证梁体外观质量，台座顶面铺设钢板。

预制梁侧模采用定做钢模板分节拼装面成，内模采用充气式空心胶囊，台座反力支墩抗倾覆系数不小于1.5，抗滑移系数不小于1.3,横梁受力后挠度不大于2mm,移梁采用50t汽车吊。

空心板梁施工工艺流程框图及文字说明详见“空心板预预制施工工艺框图”。

2、预应力钢绞线张拉将张拉台座顶面清扫干净，均匀涂一层石蜡做为隔离剂，穿预应力钢绞线、螺旋筋及预应力失效管。

预应力钢绞线根据设计要求采取单端或两端张拉，采用应力、应变双控法。

张拉程序为0→初应力→бcon (持荷2分钟)。

同时张拉多根预应力筋时，应预先调整其初应力，使相互之间的应力一致；张拉过程中，为使活动横梁与固定横梁始终保持平行，在横梁下设置两根水平导梁（用废钢轨制作而成）。

3、绑扎钢筋预应力钢绞线张拉完毕并锚固稳定后，绑扎梁体钢筋（注意脱模剂不得污染钢绞线、钢筋），钢筋按设计要求准确布置，并与钢绞线有关结成整体骨架。

纵向钢筋布设顺直，采用双面拱接焊接头，焊缝长度为5d。

横向钢筋间跟均匀，根据不同的斜角布置斜向加钢筋。

为防止胶囊上浮，加定位箍筋固定，间距为2m。

4、立侧模、端模梁体钢筋绑扎完毕后，用人工配合吊车安装侧模、端模，侧模采用自制定型大块钢模板，长度为4～5m一节。

模板加固之后应顺直无错台，为保证接缝严密不漏浆，应将薄海棉挤夹在接缝中。

5、浇筑梁体混凝土混凝土均在拌合站搅拌，其配合比应计量准确，塌落度符合设计要求，混凝土中应掺入适量的减水剂和早强剂(掺量根据试验确定)，由混凝土搅拌运输车运至浇筑地点，再用龙门吊吊至梁顶，放料，开始浇注。
