探地雷达在桥梁工程检测中的应用研究摘要：桥梁作为一种社会基础设施，它与公路、隧道、铁路、港口、机场等一起，在我国的交通建设和国民生活中扮演着不可取代的角色。
自改革开放至今，我国的交通建设发展速度之快，规模之大，已是举世瞩目。
随着我国公路桥梁的发展，预应力混凝土桥梁已经成为我国桥梁工程的主要组成部分。
但是，由于预应力管线的压浆不够充分，导致预应力钢筋锈蚀、有效预应力下降等问题，对钢筋的防腐、安全、耐久性产生了很大的影响。
文章对探地雷达在桥梁工程探测中的工作原理进行了分析，并对其在实际应用中的应用进行了简单的介绍，对有关领域的工作具有一定的借鉴意义。
关键词：探地雷达；桥梁工程；应用引言：在正常使用期间，混凝土结构的材料会随著时间的流逝而逐渐老化，产生损害，并逐步恶化。
预应力混凝土桥梁的失效主要是由于预应力钢筋的腐蚀、预应力钢筋的腐蚀、预应力钢筋的腐蚀、预应力钢筋的破坏、有效预应力的减小、结构开裂的发生和发展，都会对桥梁的耐久性和正常的使用性能造成很大的影响，甚至会对结构的安全造成威胁。
但是，对于这些问题，我国至今尚无一套行之有效的检验与评估手段，很多地方都有很大的缺陷，有的地方甚至是一片空白。
因此，在桥梁工程中进行探测与探测，是确保其耐用性与安全性的关键。
一、探地雷达技术简介探地雷达是一种利用高频电磁波测量介质中物质的分布规律的地球物理学方法。
该系统与其它检测技术相比，具有如下特征：①分辨率高，工作频率达到5GHz；②无损伤或无接触；③高效、轻巧、操作简便、从数据采集到图像处理的一体化、实时检测；④具有良好的抗干扰性，能够适应多种噪音环境。
探地雷达技术是将高频脉冲电磁波发射到介质中，利用回波双程走时、振幅、极性、频谱特征、反射波的形状特征等参量数据来检测。
均匀，线性，各向同性介质的结合。
探地雷达设备系统由主机，显示设备，天线，电缆，电池组成，天线，天线，作为雷达系统与外部通信的桥梁。
其主要功能有：①将频段电磁波辐射到靶材；②从靶子上接受回声。
地质雷达在城市地下管线探测中的应用分析摘要：地质雷达在城市地下管线探测中的应用非常重要，可以帮助工程师和施工人员准确地识别地下管线的位置和走向，从而降低施工风险，节省时间和成本，并促进城市基础设施建设的安全和可持续发展。
文章提到使用SIR-4000型号地质雷达对三个不同的地下管线进行探测，这是一种常见的实际应用场景。
地质雷达通过发射高频电磁波并测量其反射信号来获取地下管线的信息。
这些信号可以告诉工程师管线的深度、材质、尺寸和走向等重要参数。
关键词：地质雷达；城市地下管线探测；应用1地质雷达的概念地质雷达是一种勘探地下结构和地质层的无损非侵入性探测技术。
基于电磁波通过地下不同材质和界面，会发生不同程度的反射、折射和衰减的原理，通过发送无线电波信号至地下，并接收其回弹信号，对接收信号进行专业处理，可以绘制高分辨率的地下地质剖面图，从而达到探测地下结构信息的目的。
地质雷达已经广泛应用于地下管道和设施探测领域。
地质雷达的有效探测深度受工作频率和地下结构的影响，较高频率的电磁波可以提供更高的分辨率但探测深度较浅，低频电磁波探测深度较深但分辨率较低。
同时，地质雷达可能受到地下条件的限制，如高导电性的土层或金属物体的干扰等。
2地质雷达在城市地下管线探测中应用的重要性（1）高效准确。
地质雷达能够快速、准确地探测出地下管线的位置和走向。
通过雷达信号的反射和回波分析，可以获得管线的深度、埋深、大小等重要信息，帮助工程师进行管线的布局和设计。
（2）提高工程建设安全性。
城市地下埋设了各种管线，如自来水管道、天然气管道、电缆等。
在进行工程施工、道路挖掘等工作时，如果没有准确的地下管线信息，很容易导致事故发生，造成人员伤亡和财产损失。
地质雷达的应用可以有效避免这些潜在风险，提高工作的安全性。
（3）资源节约。
通过使用地质雷达，可以避免对地下管线的不必要破坏和重复挖掘。
工程师可以根据地质雷达的检测结果，精确地规划施工和挖掘的位置，避免对已经埋设的管线造成损坏和浪费。

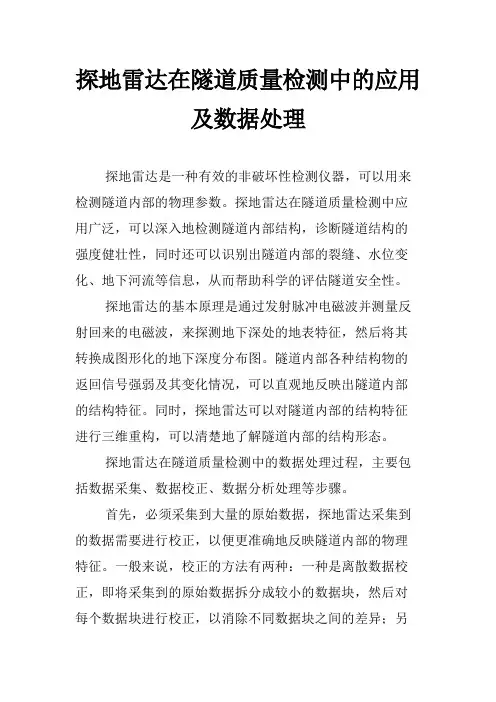

探地雷达在隧道质量检测中的应用及数据处理探地雷达是一种有效的非破坏性检测仪器，可以用来检测隧道内部的物理参数。
探地雷达在隧道质量检测中应用广泛，可以深入地检测隧道内部结构，诊断隧道结构的强度健壮性，同时还可以识别出隧道内部的裂缝、水位变化、地下河流等信息，从而帮助科学的评估隧道安全性。
探地雷达的基本原理是通过发射脉冲电磁波并测量反射回来的电磁波，来探测地下深处的地表特征，然后将其转换成图形化的地下深度分布图。
隧道内部各种结构物的返回信号强弱及其变化情况，可以直观地反映出隧道内部的结构特征。
同时，探地雷达可以对隧道内部的结构特征进行三维重构，可以清楚地了解隧道内部的结构形态。
探地雷达在隧道质量检测中的数据处理过程，主要包括数据采集、数据校正、数据分析处理等步骤。
首先，必须采集到大量的原始数据，探地雷达采集到的数据需要进行校正，以便更准确地反映隧道内部的物理特征。
一般来说，校正的方法有两种：一种是离散数据校正，即将采集到的原始数据拆分成较小的数据块，然后对每个数据块进行校正，以消除不同数据块之间的差异；另一种是连续数据校正，即将采集到的原始数据进行平滑处理，以消除存在的噪声和不确定性。
其次，对采集到的原始数据进行分析处理，从而获取隧道内部的结构特征。
探地雷达在数据分析处理方面，主要通过傅里叶变换、小波变换、图像处理和机器学习等方法，将原始数据转化为更容易理解的数据，以便更深入地对隧道内部结构进行分析和诊断。
最后，对获取的数据进行评估，以便更好地评估隧道的安全性。
根据获取的结构特征，可以结合工程经验，对隧道内部的结构特征进行评估，从而获得准确的安全性评估结果。
探地雷达在隧道质量检测中的应用，可以更深入地检测隧道内部的结构特征，从而更加准确地评估隧道的安全性。
探地雷达的数据处理过程，主要包括数据采集、数据校正、数据分析处理等步骤，可以通过傅里叶变换、小波变换、图像处理和机器学习等方法，将原始数据转化为更容易理解的数据，从而获得准确的安全性评估结果。
地质雷达在工程地质勘察中的应用地质雷达是一种非侵入式的地球物理勘察技术，近年来在工程地质勘察中得到了广泛的应用。
地质雷达能够快速、准确地探测地下地质结构，帮助工程师们了解地层情况，规划建设方案，并避免潜在的地质灾害风险。
本文将详细介绍地质雷达在工程地质勘察中的应用以及其优势。
地质雷达是一种利用电磁波原理探测地下结构和岩层的技术。
它通过发射高频电磁波，并通过接收地下物体反射回来的电磁波来实现探测。
地质雷达的工作原理在很大程度上依赖于不同材料对电磁波的反射和穿透性的差异。
在工程地质勘察中，地质雷达被广泛应用于多个领域。
首先，地质雷达可以用于地下管线、电缆以及其他地下设施的检测与定位。
通过扫描地下区域，地质雷达可以快速找到地下设施的位置和深度，并避免在施工过程中对这些设施造成损害。
其次，地质雷达在岩土工程中的应用也非常广泛。
地质雷达可以帮助工程师们确定地下岩层的分布和特性，从而评估地基的坚固程度和承载能力。
这对土木工程的设计和施工来说至关重要，可以减少地质灾害的风险，提高工程的质量和安全性。
此外，地质雷达还可以用于地下洞穴和隧道的勘察。
通过地质雷达扫描，工程师们可以获取地下洞穴和隧道的详细信息，包括洞穴结构、地下水流动以及潜在的岩石崩塌风险等。
依据这些信息，工程师们可以制定相应的支护和加固方案，确保洞穴和隧道的安全性和可持续性。
在工程地质勘察中，地质雷达具有许多优势。
首先，地质雷达可以实时获取地下结构和地质信息，提供准确的数据支持。
与传统的地质勘察方法相比，地质雷达不需要进行钻探，因此可以大大节省时间和成本。
其次，地质雷达可以在不同地质环境下工作，包括坚硬的岩石、松散的土壤以及泥浆等。
这使得地质雷达成为一种非常灵活和通用的地质勘察工具。
此外，地质雷达可以提供高分辨率的地下图像。
它可以探测到地下细微的结构变化，如岩层的接触面和裂缝等，从而帮助工程师们更好地理解地下地质情况。
尽管地质雷达在工程地质勘察中具有许多优势，但也存在一些限制和挑战。
探地雷达波形特征及在隧道质量检测中的应用摘要：探地雷达ＧＰＲ是一种新型的无损检测仪器，是一种利用高频电磁波探测结构工程质量的无损检测方法。
该方法可根据探测的波形记录直接分析混凝土内部缺陷的分布和形态，对隐蔽工程的施工质量具有可视性；可根据探测深度、分辨率的要求选用不同频率的天线；可在结构物表面进行，灵活性较好，在同一部位可进行多次重复测试。
关键词：雷达波形特征；隧道质量检测；应用；探地雷达检测隧道的方法和传统的检测方法相比，具有高效率、高采样率、无损连续检测等优点。
探地雷达用于隧道的检测主要为初期支护和衬砌的检测，通过雷达波分析可发现混凝土内部存在的空洞、不密实等质量缺陷，通过专用软件处理，还可得出衬砌混凝土的层厚数据。
1 探地雷达系统组成及波形特征国内外各种型号的探地雷达组成基本一样，主要包括发射机、接收机、天线、分离器、信号处理机和成像显示设备等，探地雷达系统将高频（100～1 000MHz或更高）电磁波以宽频带脉冲形式由发射天线向被探测物发射，该雷达脉冲在被探测物质中传播遇到不同电性介质交界面时，部分雷达波的能量被反射回来，由接收天线接收。
电磁波在传播过程中，其路径、电磁场强度与波形随所通过介质的电性质及几何形态的变化而产生不同程度的变化。
根据反射波信号的时延、形状及频谱特性等参数，可以解译出目标深度、介质结构及性质。
在数据处理的基础上，应用数字图像的恢复与重建技术，对探测目标进行成像处理，以期达到对探测目标真实和直观的再现。
探地雷达的发射天线。
和接收天线以固定的距离沿测线移动，记录点位于两天线中心，雷达图形在各点上均沿测线的铅垂方向以脉冲反射波的波形形式记录，构成雷达剖面。
探地雷达发射的电磁波在介质中传播时会随传播距离的增加而发生衰减，因此在对采集数据分析时，首先要对电磁波信号进行增益处理，将其损失的能量补上，不同介质的介电常数存在一定的差异，当电磁波在不同介质中传播时，会在其界面发生反射和入射现象，介质的介电常数差异越大，反射越强烈，探地雷达正是利用这一原理进行质量缺陷或目标体进行探测．空气的介电常数为1，混凝土的介电常数约为8～10，水的介电常数为81，金属的介电常数为无穷大，电磁波与金属发生全反射，以上4种物质在工程中最常用，其介电常数差异也较大，正好满足探地雷达探测目标的要求，因此，探地雷达非常适用于混凝土隐蔽工程缺陷探测。
第一讲地质雷达的应用领域探地雷达(Ground Penetrating Radar，简称GPR)，又称地质雷达，是近些年发展起来的高效的浅层地球物理探测新技术，它利用主频为数十兆赫至千兆赫兹波段的电磁波，以宽频带短脉冲的形式，由地面通过天线发射器发送至地下，经地下目的体或地层的界面反射后返回地面，为雷达天线接受器所接受，通过对所接受的雷达信号进行处理和图像解译，达到探测前方目的体的目的。
与传统的地球物理方法相比，探地雷达最大的优点就是具有快速便捷、探测精度高以及对原物体无破坏作用。
因此，探地雷达在道路建设和公路质量检测领域已逐渐被认识到并广泛应用起来。
地质雷达自上世纪80年代中期开始应用至今将近20年了，其应用领域逐渐扩大，在考古、建筑、铁路、公路、水利、电力、采矿、航空各领域都有重要的应用，解决场地勘查、线路选择、工程质量检测、病害诊断、超前预报、地质构造等问题。
1.1 工程场地勘察地质雷达最早用于工程场地勘查，解决松散层厚度分布，基岩风化层分布，以及节理带断裂带等问题。
有时也用于研究地下水分布，普查地下溶洞、人工洞室等。
在粘土补发育的地区，探查深度可达20m以上，效果很好。
1.2 埋设物与考古探察考古是地质雷达应较早的领域，在欧洲有成功的实例，如意大利罗马遗址考古、中国长江三峡库区考古等项目都应用了雷达技术。
利用雷达探测古建筑基础、地下洞室、金属物品等。
在现今城市改造中，有时也需要了解地下管网，如电力管线、热力管线、上下水管线、输气管线、通信电缆等，这对于地质雷实是很容易的。
目前地质雷达为地下管线探测发展了高分辨3D探测系统及软件，如PATHFINDER雷达、R I S-2K/S等雷达都可以胜任这类工作，不但可探测到水平位置分布，还可以确定其深度，得到三维分布图。
雷达考古雷达探测管道1.3 工程质量检测工程检测近年应用领域急速扩大，特别是在中国的重要工程项目中，质量检测广泛采用雷达技术。
铁路公路隧道衬砌、高速公路路面、机场跑道等工程结构普遍采用地质雷达检测。

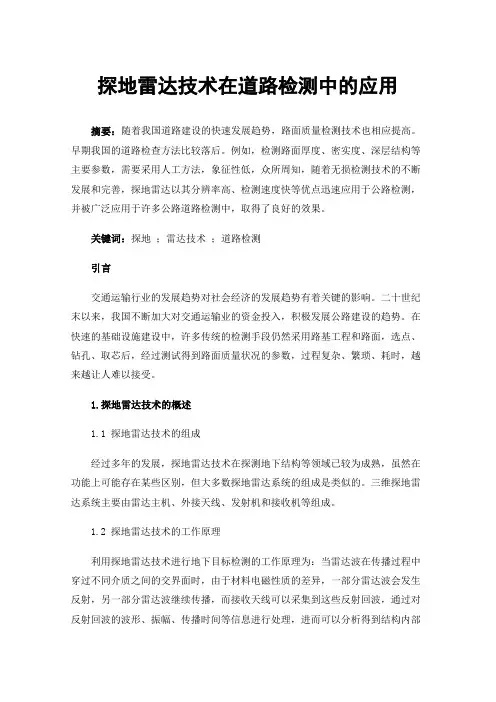

探地雷达技术在道路检测中的应用摘要：随着我国道路建设的快速发展趋势，路面质量检测技术也相应提高。
早期我国的道路检查方法比较落后。
例如，检测路面厚度、密实度、深层结构等主要参数，需要采用人工方法，象征性低，众所周知，随着无损检测技术的不断发展和完善，探地雷达以其分辨率高、检测速度快等优点迅速应用于公路检测，并被广泛应用于许多公路道路检测中，取得了良好的效果。
关键词：探地；雷达技术；道路检测引言交通运输行业的发展趋势对社会经济的发展趋势有着关键的影响。
二十世纪末以来，我国不断加大对交通运输业的资金投入，积极发展公路建设的趋势。
在快速的基础设施建设中，许多传统的检测手段仍然采用路基工程和路面，选点、钻孔、取芯后，经过测试得到路面质量状况的参数，过程复杂、繁琐、耗时，越来越让人难以接受。
1.探地雷达技术的概述1.1 探地雷达技术的组成经过多年的发展，探地雷达技术在探测地下结构等领域已较为成熟，虽然在功能上可能存在某些区别，但大多数探地雷达系统的组成是类似的。
三维探地雷达系统主要由雷达主机、外接天线、发射机和接收机等组成。
1.2 探地雷达技术的工作原理利用探地雷达技术进行地下目标检测的工作原理为：当雷达波在传播过程中穿过不同介质之间的交界面时，由于材料电磁性质的差异，一部分雷达波会发生反射，另一部分雷达波继续传播，而接收天线可以采集到这些反射回波，通过对反射回波的波形、振幅、传播时间等信息进行处理，进而可以分析得到结构内部的分层以及病害位置、尺寸等信息。
在道路检测中，电磁波的反射系数和传播速度主要由介质的相对介电常数确定，不同介质的相对介电常数差异越大，电磁波在其交界面上产生的反射便越强，并在探地雷达图像上形成显著的异常，这些异常便可作为判断路面内部病害及确定道路检测信息的依据。
1.3 探地雷达数据处理与解译通常在采集探地雷达数据后，需要进行数据处理和图像解释。
探地雷达的数据处理流程有三种：第一种是常规处理，如数字滤波、反褶积、振幅处理和偏移；第二种是数据编辑，如数据连接.数据观测方向一致化和废道剔除；第三种是剖面修饰处理，如相干加强和图像分割。
论探地雷达现状与发展探地雷达现状与发展：从技术到应用的探索探地雷达（GPR）是一种利用高频电磁波探测地表以下物体特性的技术。
由于其具有无损、高效、准确等优点，GPR技术在考古、环境保护、地质调查、建筑工程等领域得到了广泛应用。
本文将介绍探地雷达的现状、优缺点以及未来的发展方向。
一、探地雷达的现状1、技术特点探地雷达作为一种非侵入性探测方法，具有以下技术特点：（1）高分辨率：GPR可以获得高分辨率的图像，能够准确区分不同性质的目标体。
（2）无损性：GPR不会对探测对象造成损伤，适用于各种材质的探测。
（3）快速性：GPR数据采集速度快，可以实现大面积扫描。
（4）抗干扰能力强：GPR对于环境噪声和其他电磁波干扰具有较强的抗性。
2、应用领域探地雷达在以下领域有广泛应用：（1）考古学：GPR可以用于确定遗址的分布、结构和年代等。
（2）环境保护：GPR可用于探测地下管线、污染源等，为环境治理提供依据。
（3）地质调查：GPR可用于研究地质构造、矿产资源分布等。
（4）建筑工程：GPR可以检测建筑物的地下基础、地下管线等，确保施工安全。
二、探地雷达的优缺点1、优点（1）高分辨率：GPR可以获得高分辨率的图像，能够准确区分不同性质的目标体。
探地雷达是一种利用高频电磁波探测地表以下物体特性的技术，具有无损、高效、准确等优点，在考古、环境保护、地质调查、建筑工程等领域得到了广泛应用（2）无损性：GPR不会对探测对象造成损伤，适用于各种材质的探测。
（3）快速性：GPR数据采集速度快，可以实现大面积扫描。
（4）抗干扰能力强：GPR对于环境噪声和其他电磁波干扰具有较强的抗性。
2、缺点然而，探地雷达也存在一些缺点：（1）对环境和地形要求较高。
由于电磁波的传播特性，GPR在复杂地形和恶劣环境下的探测效果会受到一定影响。
（2）成本相对较高。
探地雷达设备及数据解析成本较高，对于一些需要大面积探测的项目来说，可能会增加额外的成本。
（3）技术门槛较高。
探地雷达法特点-概述说明以及解释1.引言1.1 概述概述部分的内容可以介绍探地雷达的基本概念和其在地下勘探和探测领域中的重要性。
概述部分内容：探地雷达是一种利用电磁波穿透地下物质进行探测和勘测的仪器。
它通过发射电磁波到地下，并接收反射回来的信号来得到地下结构的信息。
探地雷达的原理是利用电磁波在不同介质中的传播速度差异和反射特性来确定地下物质的性质和分布。
探地雷达在地下勘探和探测领域中具有重要的应用价值。
它可以广泛应用于矿产勘探、地质灾害预测、土壤污染调查、考古发掘等领域。
通过探地雷达，我们可以非破坏性地获取地下的信息，避免了传统勘探方法中需要进行大量开挖和钻探的情况，减少了勘探成本和对环境的影响。
探地雷达具有高分辨率、远距离探测能力、快速获取数据等特点。
它可以对地下物质进行高精度的成像和探测，能够获得准确的地下结构和物质分布信息。
同时，探地雷达还可以进行实时数据采集和处理，提高了勘探工作的效率。
随着科技的不断进步，探地雷达的技术和应用领域也在不断发展和拓展。
未来，我们可以期待探地雷达在地下勘测和探测领域中发挥更大的作用。
通过不断优化和创新，探地雷达的性能和功能将会不断提升，为我们的勘探工作带来更大的便利和效益。
1.2 文章结构文章结构主要包括引言、正文和结论三个部分。
引言部分主要概述了本文的内容以及目的，使读者对文章有一个整体的了解。
同时，引言部分还介绍了探地雷达的背景和重要性，引发读者对于探地雷达的兴趣。
正文部分是文章的核心，主要包括探地雷达的定义、原理和应用领域的详细介绍。
首先，我们将对探地雷达的定义进行阐述，解释其基本概念和特点。
然后，我们将介绍探地雷达的原理，包括电磁波的传播和反射机制等。
最后，我们将深入探讨探地雷达在不同领域的应用，比如地质勘探、军事防范和文物保护等，通过实际案例来说明其重要性和实际价值。
结论部分是对整个文章内容进行总结，并对探地雷达的特点进行概括。
在这一部分，我们将回顾探地雷达的定义和原理，并总结其在应用领域的优势和局限性。
探地雷达技术在采矿工程中的应用摘要：我国矿产资源非常丰富，而在采矿工程中面临着较为复杂的地质条件，影响着采矿工程的进度。
由于原有的钻探、巷探技术，在探测精度、探测效率上略逊于探地雷达技术，所以本文针对探地雷达技术在采矿工程巷道探测、矿产探测、地质构造探测等中的应用进行了论述，比如在巷道探测中，不会扰动巷道原有的围岩结构，可准确探测到围岩的实际情况；在矿产探测中，可以获取矿产的厚度、分布情况等信息，为实际开采设计提供依据；而在地质构造探测中，可以获取到不良地质构造的各项信息，从而设定开采区域。
探地雷达技术在采矿工程中的应用，可确保采矿作业安全的同时，提升了采矿工程作业的质量与效率。
关键词：探地雷达；采矿工程；电磁波；探测领域探地雷达技术是采矿工程中非常重要的一项技术，其在采矿工程中的应用，为采矿工程巷道支护作业、矿产开采设计，以及开采区域设定等提供了准确的探测依据。
探地雷达技术虽然在我国地下介质探测行业应用时间较短，但是其凭借着自身无损探测、专业化、小型化、多功能等的技术优势，使其在地下介质探测行业得到了广泛的推广与应用，并取得了良好的探测效果，所以针对该技术在采矿工程中的应用研究与分析十分的必要，以促进该项技术的不断改进与升级，从而发挥出更好的探测功效。
1.探地雷达技术分析1.1发展历史该技术只有几十年的发展历史，是一种非常有效的无损探测技术，与其他地下探测技术相比，其探测速度快、操作简单便捷、经济性良好，使得该项技术在地下探测领域得到了广泛的应用。
该技术经过近几十年的发展，具有探测高精度、高效率的特点，但是在其探测使用的初期，应用具有一定的局限性，适用于冰层、岩盐等地下条件。
发展至20世纪70年代，探地雷达融入了电子技术，可进行探测数据的处理，使其具备在地下探测领域广泛应用的条件，适用的范围进一步被扩大，可以探测土层、煤层，以及电磁波吸收较为薄弱的地质条件下。
该技术在20世纪80年代才应用于我国的地下探测行业，经过后续的技术研发，探地雷达技术在采矿工程中应用日益广泛，并取得了优异的探测成果。
探地雷达测试技术在房屋地基基础检测中的应用1. 引言1.1 背景介绍探地雷达技术是一种通过电磁波穿透物质并检测反射信号的无损检测技术。
在房屋地基基础检测中，传统的方法往往需要对地基进行拆除或挖掘，这样不仅费时费力，而且可能会对房屋结构造成破坏。
而探地雷达技术可以在不破坏地基的情况下准确获取地下结构的信息，大大提高了检测效率和准确性。
随着城市建设的不断发展，房屋地基基础的安全与稳定性成为了人们关注的焦点。
探地雷达技术的引入为地基基础检测提供了一种全新的方法，能够及时发现地下隐患，帮助设计者和建筑工程师更好地了解地基结构的情况，从而提高建筑物的安全性和稳定性。
通过对探地雷达技术原理的研究和应用，可以更好地掌握房屋地基基础检测的需求，并且发挥其在此领域的重要作用。
探地雷达技术的优势在于其非破坏性、高效性和准确性，能够为房屋地基基础检测提供更为可靠的数据支持。
【背景介绍】1.2 研究意义房屋地基基础的检测是房屋建造过程中至关重要的一环，其质量直接影响到房屋的安全性和稳定性。
而传统的检测方法往往存在局限性，无法全面准确地发现地基基础存在的问题，给房屋的建设和使用带来一定风险。
探地雷达测试技术的应用在房屋地基基础检测中具有非常重要的研究意义。
探地雷达技术具有非破坏性、高效快速、准确性高等特点，能够有效地探测地下结构，并获取地下介质的特征信息。
将探地雷达技术应用于房屋地基基础检测中，可以帮助工程师们更全面地了解地基基础的实际情况，及时发现隐藏的问题，有针对性地进行修复和加固，提高房屋的安全性和可靠性。
探地雷达测试技术还可以减少施工过程中的人力物力浪费，降低工程成本，提高工作效率，对房屋工程建设具有重要的指导意义。
通过深入研究和应用探地雷达测试技术在房屋地基基础检测中的意义，可以为工程建设提供更科学、更有效的技术支持，促进房屋建设质量的提升和安全性的保障。
探地雷达测试技术在房屋地基基础检测中的应用具有重要的研究意义。
探地雷达技术在地下测绘中的应用与局限地下测绘是一项关键的技术，可以提供有关地下结构、地质构造和资源分布的重要信息。
而在地下测绘中，探地雷达技术是一种非常有效的工具，它通过发送电磁波来探测地下物质的性质和分布。
本文将探讨探地雷达技术在地下测绘中的应用与局限。
首先，探地雷达技术在地下测绘中的主要应用之一是地下管道的检测与定位。
在城市发展与建设中，地下管道网络越来越复杂。
而探地雷达技术可以帮助工程师确定地下管道的位置、材质和状态，从而确保工程施工的安全性和高效性。
通过使用探地雷达技术，可以避免在挖掘时对地下管道进行无意识的破坏，减少对现有基础设施的破坏和维修成本。
其次，探地雷达技术在地下测绘中还可以用于勘探矿产资源。
矿产资源是国家经济发展的重要支撑，因此寻找新的矿产资源一直是地质工作者的关键任务。
利用探地雷达技术，可以通过识别地下岩层、土壤和矿体的差异来推测潜在的矿产资源。
这项技术可以提供给地质工作者一个更全面的地质结构图，从而指导矿产勘探和开采过程。
此外，探地雷达技术在地下测绘中还有许多其他应用。
例如，它可以用于考古学领域，帮助考古学家识别出埋藏在地下数千年的文物。
同时，该技术还可以用于地下水资源的调查与评估，为地下水资源的管理和保护提供科学依据。
然而，探地雷达技术在地下测绘中也存在一些局限。
首先，探地雷达技术对地下材料的物理特性有一定的依赖性。
如果地下材料是高度吸收电磁波的，那么雷达波束会迅速衰减，导致深度测量的精度下降。
因此，在具体应用时需要综合考虑地下材料的物理特性。
其次，探地雷达技术在地下测绘过程中也存在分辨率的限制。
雷达波束的发射频率与接收器的灵敏度都会影响到探地雷达系统的分辨率。
较高的发射频率会提供更高的分辨率，但它们的穿透深度会较浅。
这就要求根据具体的应用需求选择合适的雷达系统参数。
另外，探地雷达技术虽然可以提供高分辨率的地下图像，但是解释和分析这些图像仍然需要专业的知识和经验。
由于地下结构复杂多样，解释地下雷达图像需要考虑许多因素，包括地质背景、地下水流动、物质传导等等。
探地雷达在隧道衬砌无损检测中的原理及应用摘要：探地雷达是利用电磁波探测地下介质分布的一种物探方法，一般脉冲频率为105—101z。
通常地下10-'m尺度的介质分布可以被探地雷达探测到,因此探地雷达方法在地质调查（浅层与超浅层）中有着极其重要的作用。
随着工程技术的不断进步，无损化检测在隧道衬砌质量检测中应用得很广泛。
探地雷达检测方法以其高效、迅速、无损化的特点，成为隧道衬砌质量检测最常用的检测方法。
其主要适用于隧道工程衬砌质量检测中钢筋使用状况、钢筋的排布情况、厚度以及密实度等方面。
本文主要就探地雷达的基本原理和在检测中的应用两个方面具体分析。
关键词: 探地雷达原理; 隧道衬砌; 无损检测; 应用第 1 章探底雷达检测隧道的原理不同介质的电性不同会使电磁波在传播的过程中受到影响，通常有导电电导率和介电常数这两个因素影响介质电性。
其中电导率决定电磁波的探测深度，如果电导率确定的情况下，介电常数则影响电磁波的传播速度。
探测目标存在不同介质，而各介质电性不同，这就导致在探测目标中不同物体的分界面上，电磁波在传播过程中会发生回波现象。
当衬砌中产生空洞、脱空厚度不足、含水等情况时，电磁波发射与接收收会产生差异，反之若是衬砌质量良好，则不会产生差异。
如图1所示。
图1 不同物体电磁波回波现象在实际工程检测中，主频频率较高的探地雷达天线往往使用得更多。
而我们检测的对象通常为无磁性、以位移电流为主。
因此基本只需要考虑影响传播速度的介电常数，而可以忽略电导率对传播速度的影响。
其中介电常数可以计算出电磁波的传播速度。
另外雷达波的频率和地下介质电性主要决定探地雷达的穿透深度和分辨率。
一般来说随着导电率和频率的增加，探地雷达天线分辨率就越好，穿透深度就越浅。
时至今日，随着技术发展，探地雷达检测技术得到更好的进步，如今探地雷达拥有极高的分辨率，甚至可以达到厘米级。
第 2 章探地雷达在隧道衬砌中的检测流程2.1 探地雷达仪器要求满足检测衬砌厚度、衬砌内部钢架和衬砌背后的回填密实度、钢筋分布等功能是隧道工程探地雷达仪的基本要求，其中，探地雷达主机技术指标应符合下列要求：（1）不低于150dB系统增益；（2）不低于60dB信噪比；（3）不低于16位模/数转换；（4）可选择信号的迭加次数；（5)拥有一般不大于0.5ns采样闻隔；(6)可选择滤波功能；(7)具有点测、连续测量及测距轮测量功能；(8)标记位置功能有手动或自动。
浅议探地雷达的原理与应用摘要：随着科技的发展各种技术仪器功能日趋完善，就探地雷达便是一个很好的例子。
探地雷达可达到无损检测，具有快速和连续检测及无破坏性等多种优点。
关键词:原理适用范围实际应用1 探地雷达工作的基本原理与天线类型及其适用范围1.1探地雷达工作的基本原理探地雷达主要由控制器、发射和接收天线组成。
控制器是雷达的核心部分，它在计算机的基础上配合信号发生触发器、模数转换器共同组成。
模数转换是决定地质雷达技术指标的核心部件，因为采样频率非常高，导致模数转换的分辨率与采样率存在矛盾，解决的办法是采用多次发射、移位采样的方式达到提高采样率的目的。
探地雷达工作时通过发射天线向地下发射高频脉冲电磁波，通过接收天线接收反射回地面的电磁波，电磁波在不同介质中传播时遇到存在电性差异的界面时发生反射，不同介质介电常数差异越大，电磁波反射效果越明显，位于地面上的接收天线在接收到反射波后，直接传输到接收机，信号在接收机经过整形和放大等处理后，经电缆传输到雷达主机，经处理后，传输到微机。
在微机中对信号依照幅度大小进行编码，并以伪彩色电平图/ 灰色电平图或波形堆积图的方式显示出来，经事后处理，可用来判断地下目标的深度、大小和方位等特性参数。
图1 为电磁波反射路径示意图，图2 为信号经过处理后的探地雷达探测剖面示意图。
图1 电磁波反射路径示意图图 2 探地雷达探测剖面示意图1.2 探地雷达天线类型及其适用范围天线是探地雷达的主要工作器件，天线的频率与结构形式决定雷达的适用范围。
天线类型以发射频率划分为低频、中频、高频。
一般100 MHz以下的天线为低频天线，频率在100~1 000 MHz范围内的天线称为中频天线，频率大于 1 000 MHz的天线称为高频天线。
天线按照结构特点可划分为非屏蔽天线、屏蔽天线；按照电性参数可划分为偶极子天线、反射器偶极子天线、喇叭状天线。
采用不同天线结构是为了获得较高的发射效率。
低频天线通常采用非屏蔽式半波偶极子杆状天线，因发射频率低，雷达波在介质中衰减小，可用于较深目标的探测，在地质勘察中经常采用低频天线。
