探地雷达在地下管线探测中的应用

简析地下管线探测中地质雷达的应用摘要：目前，随着社会经济的不断发展，地下开发空间，成为城市规划发展中的重要内容之一。

如何在地下施工中保护地下管线，避免造成严重的经济损失，以及影响施工工程的进度与周边人们的正常生活，是一大重要问题。

地下管线探测中地质雷达的应用分析，涉及到一些数据参数，在很大程度上也影响着城市经济的发展。

本文将简要分析，地下管线探测中地质雷达的应用方面的相关内容，旨在进一步促进地下管线探测工作更好的开展。

关键词：地下管线；探测；地质雷达；应用前言：在社会经济不断发展的同时，城市规划建设工作，也取得了一定的成就。

为了更好的开展城市规划工作，结合地下管线探测中地质雷达应用的相关内容进行分析，有利于进一步制定地下管线探测工作方案。

其中，掌握地下管线的分布、走向、埋深等技术方面的内容，对于实现城市规划建设以及施工，都具有十分重要的发展意义。

一般情况下，地址雷达仪在非金属管道、深度较大管道探测工作中应用效果较好。

管线探测中探物的方法主要有管线探测仪、地质雷达仪。

因此，在实际工作中，施工企业应充分关注地下管线探测中地质雷达的应用探究，不断提高工作效率。

一、地下管线探测中地质雷达的应用概述在城市规划建设工作中，地下管线探测中地质雷达的应用，逐渐提高了地下空间施工的效率，为城市居民的生活和工作，都带来了一定的便利。

城市地下管线的铺设密度越来越大且错综复杂，逐渐的加大了地下空间的开发力度，往往存在严重的安全隐患问题。

加上已有地下管线排布比较杂乱，建设资料很少，很难顺利的进行探测工作。

在地下管线探测工作中，由于地下管线种类较多，不同尺寸、不同材质或者不同用途的地下管线交错在一起，往往很难进行有效的探测工作，无法进行准确的管线损伤评估。

在城市规划建设发展中，为了确保地下管线施工的安全开展，需要施工企业重视地下管线探测中地质雷达的应用。

二、地下管线探测中地质雷达的应用优势在实际工作中，为了有效的提高地下管线探测工作效率，结合地下管线施工中存在的问题，进行一定的分析，有利于促进地下管线探测工作有效的进行。

三维地质雷达在城市地下管线探测中的应用摘要：三维探地雷达的分辨能力很高，定位的精确度也很高，操作起来也很方便、简单，而且其应用的成本极低。

利用三维探地雷达，不但能对金属管线进行探测，还能对诸如城市的水泥管线等地下管线进行探测，从而解决了传统探地雷达不能对非金属管线进行探测的不足。

利用三维探地雷达可以较好地解决在探测工作中出现的各种问题，是一种较为理想的方法来探测城市地下管线。

基于此，本文对三维地质雷达在城市地下管线探测中的应用进行探讨，以供参考。

关键词：三维地质雷达；城市地下管线；探测；应用引言三维探地雷达是一种可以探测到地下目标物体和界面的电磁技术，它的分辨率和工作效率都非常高，是一种常用的城市地下管线探测手段。

而在我国，由于城市化进程的不断加速，使得地下管道的复杂程度不断提高。

所以，要想对地下管道进行全面地探测，就必须要有一种高精度的探测技术来满足目前对地下管线探测的要求。

而高分辨率的探地雷达技术能够有效的克服上述难题，从而对地质问题进行更深层次的探测。

1地质雷达探测管线1.1 基本原理地质雷达方法就是一种广谱类的电磁技术，其可以应用于地下介质分布情况的确认。

在地质雷达探测中，可以采用一根天线来发送高频、宽频的带有脉冲的电磁波，而另一根天线则可以从地层中获取来自介质界面的反射波。

当电磁波在有耗介质中进行传输时，其传播的路径、电磁场强度以及波形会因为介质的电性及几何形状而发生改变。

从而可以从所收到波的传播时间、振幅和波形等数据中推测出其中的介质结构。

1.2 地质雷达探测技术的优点与其他物探方法相比，地质雷达具有明显的优越性。

具体包括以下几方面：（1）对电磁波有较好的抗干扰性，可以在多种噪音条件下工作，且受外界干扰较少。

（2）地质雷达作为一种无损性、技术性的探测手段，能够在城市或在建项目中使用，具有作业场所较宽、工作环境较好等特点。

（3）可携带式的微型计算机对数据进行采集，记录，存储和处理。

轻便类型的设备在施工现场只需要一个人就可以完成工作，具有很高的工作效率。

探地雷达在地下管线探测中的应用摘要：探地雷达是如今被广泛应用的电磁技术，它应用的范围极广，在城市地下管线探测过程中它不仅能够用来探测金属管线，还能用来探测聚氯乙烯管（PVC）、聚乙烯塑料管（PE）、水泥管等非金属管线，具有许多以前管线探测仪器所不具备的优点。

本文通过结合工程实例来探讨探地雷达在地下管线探测中的广泛应用。

关键词：地下管线；探地雷达技术；应用引言探地雷达是一种对地下或物体内不可见的目标体或界面进行定位的电磁技术，同时它以探测的高分辨率和高工作效率而成为地球物理勘探的一种有力工具。

随着城市建设的加快，使得地下管道路线变得日益复杂。

因此，要想更好地对地下管道进行探测，这就必须要使用高分辨率的探测技术，才能适应当前复杂的地下管道探测情况，而具有高分辨率的探地雷达技术能够胜任这一挑战，能够更好地对深浅地质问题进行深入探测。

1、地下管线探测现状1.1城市管线铺设情况当今，城市的地下埋藏着无数的地下管线，是城市运转的命脉组成部分而且随着城市的不断发展，其埋设环境的复杂度日益提升，导致地下管线探测难度的直线上升。

以佛山市中心城区为例，其各条主干道均铺设有电力、通信、天然气、自来水、排水等各类生活配套管线。

随着市区房地产项目的开发，道路上铺设的管线数量越来越多、管线的管径越来越大、管线的走向也越来越复杂，对城市管线探测提出了更高的要求，特别是近年来非金属材质管线的铺设为管线探测带来了新的难题，见表1。

1.2常规地下管线探测方法在城市地下管线探测中，电磁法是最常用的地下管线探测方法，对应的管线探测仪比较常用的有雷迪RD8000、富士PL1000等型号，一般由发射机和接收机两部分组成。

电磁法探测地下管线的原理是通过发射机在目标管线上加载电流，然后利用接收机在目标管线上方感应磁场产生电流信号，根据电流的强弱来判断管线的位置和埋深等信息，在目标管线上加载电流可以采用直连法、感应法和夹钳法等，一般需根据现场实际情况采用不同的方法来探测管线。

世界有色金属 2021年 7月下196地质雷达在地下金属管线探测中的应用张再丰（南京市测绘勘察研究院股份有限公司，江苏　南京　２１００４９）摘 要：地质雷达可同时检测地下金属和非金属管线，一般应用于电磁管道探测仪难以检测的非金属管道。

本文介绍了地质雷达在地下管线测量中的应用。

探地雷达已经成为管线探测的重要组成部分，它比其他设备更有优势。

关键词：探地雷达；地下管线；探测中图分类号：Ｐ６３１．３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）１４－０１９６－２Application of ground penetrating radar in underground pipeline detectionZHANG Zai-feng（Ｎａｎｊｉｎｇ　Ｉｎｓｉｔｉｔｕｔｅ　ｏｆ　Ｓｕｒｖｅｙｉｎｇ，　Ｍａｐｐｉｎｇ　＆　Ｇｅｏｔｅｃｈｎｉｃａｌ　Ｉｎｖｅｓｔｉｇａｔｉｏｎ，　Ｃｏ　Ｌｔｄ，Ｎａｎｊｉｎｇ　２１００４９，Ｃｈｉｎａ）Abstract: ＧＰＲ　ｃａｎ　ｄｅｔｅｃｔ　ｂｏｔｈ　ｍｅｔａｌ　ａｎｄ　ｎｏｎ－ｍｅｔａｌ　ｕｎｄｅｒｇｒｏｕｎｄ　ｐｉｐｅｌｉｎｅｓ　ｓｉｍｕｌｔａｎｅｏｕｓｌｙ　ａｎｄ　ｉｓ　ｇｅｎｅｒａｌｌｙ　ｕｓｅｄ　ｉｎ　ｎｏｎ－ｍｅｔａｌ　ｐｉｐｅｌｉｎｅｓ　ｗｈｉｃｈ　ａｒｅ　ｄｉｆｆｉｃｕｌｔ　ｔｏ　ｂｅ　ｄｅｔｅｃｔｅｄ　ｂｙ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｐｉｐｅｌｉｎｅ　ｄｅｔｅｃｔｏｒｓ．　Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｇｅｏｌｏｇｉｃａｌ　ｒａｄａｒ　ｉｎ　ｕｒｂａｎ　ｕｎｄｅｒｇｒｏｕｎｄ　ｐｉｐｅｌｉｎｅ　ｓｕｒｖｅｙ．　Ｇｒｏｕｎｄ　ｐｅｎｅｔｒａｔｉｎｇ　ｒａｄａｒ　ｈａｓ　ｂｅｃｏｍｅ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｐａｒｔ　ｏｆ　ｐｉｐｅｌｉｎｅ　ｄｅｔｅｃｔｉｏｎ，　ｗｈｉｃｈ　ｈａｓ　ｍｏｒｅ　ａｄｖａｎｔａｇｅｓ　ｔｈａｎ　ｏｔｈｅｒ　ｅｑｕｉｐｍｅｎｔ．　Keywords: Ｇｒｏｕｎｄ　ｐｅｎｅｔｒａｔｉｎｇ　ｒａｄａｒ；　Ｕｎｄｅｒｇｒｏｕｎｄ　ｐｉｐｅｌｉｎｅ；　ｄｅｔｅｃｔｉｏｎ各种地下管线是工程施工建设的重要基础设施，它们负责信息传递，能量传递等，是当代社会生存与发展的地下空间设施基础。

新农村建设的先进案例与经验总结随着城市化进程的加速，中国农村面临着巨大的转型挑战。

为了实现农村的可持续发展和提高农民生活品质，我国开展了新农村建设的探索与实践。

在这篇文章中，我将介绍一些新农村建设的先进案例，并总结了这些案例中的成功经验。

一、改善基础设施新农村建设的先进案例之一是改善基础设施。

比如，在山西省某村，村民们通过自筹资金修建了一条道路，连接了村庄和县城。

道路的建设不仅方便了村民出行，也促进了农产品的销售，提高了村民的收入。

二、培育农业产业农业是农村经济的基础，培育农业产业是新农村建设的重要部分。

江苏省某村通过引进先进的农业技术和科学管理，成功培育出了高产高效的农产品，并建立了品牌形象。

这不仅提高了农民的收入，还为农村发展带来了新的机遇。

三、发展乡村旅游乡村旅游是新农村建设的另一个创新。

例如，在浙江省某村，村民们利用村庄的自然风光和历史文化资源，开展了乡村旅游业。

通过发展特色民宿和农家乐，吸引了大量的游客前来体验农村生活，增加了村民的收入。

四、建设农村文化农村文化的传承和发展是新农村建设的重要内容。

河北省某村通过建设农村图书馆和文化广场，组织各种文化活动，丰富了农民的文化生活。

这不仅提高了农民的文化素养，也增进了乡邻之间的交流和友谊。

五、改善农民居住条件改善农民的居住条件也是新农村建设的重要任务。

湖南省某村通过政府资助和自筹资金，对农民住房进行了重新修缮，提供了更加舒适的居住环境。

这不仅提高了农民的生活质量，也改善了村庄的整体形象。

六、推动教育事业发展教育是农村发展的关键因素之一。

新农村建设的先进案例中，天津市某乡村通过政府的支持，建设了一所现代化的小学。

通过提供良好的教育资源和教学条件，提高了农村学生的学习成绩，并增加了他们上升通道。

七、促进农民就业农民就业问题一直是新农村建设的难题之一。

广东省某村通过发展农产品加工业和农村电商，提供了更多的就业机会。

通过培训和技能提升，村民们有了更多的就业选择，提高了他们的收入水平。

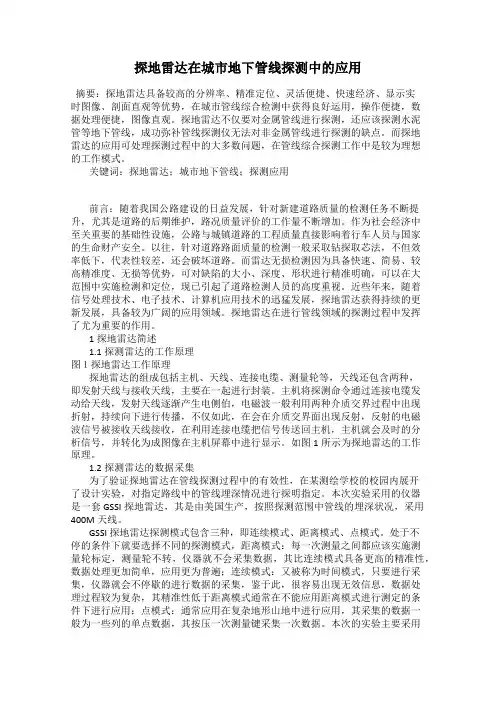

探地雷达在城市地下管线探测中的应用摘要：探地雷达具备较高的分辨率、精准定位、灵活便捷、快速经济、显示实时图像、剖面直观等优势，在城市管线综合检测中获得良好运用，操作便捷，数据处理便捷，图像直观。
