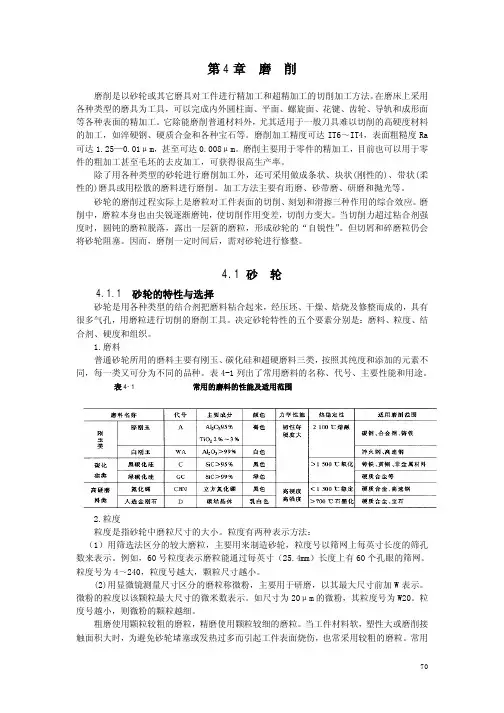

第4章磨削磨削是以砂轮或其它磨具对工件进行精加工和超精加工的切削加工方法。
在磨床上采用各种类型的磨具为工具，可以完成内外圆柱面、平面、螺旋面、花键、齿轮、导轨和成形面等各种表面的精加工。
它除能磨削普通材料外，尤其适用于一般刀具难以切削的高硬度材料的加工，如淬硬钢、硬质合金和各种宝石等。
磨削加工精度可达IT6～IT4，表面粗糙度Ra 可达1.25—0.01μm，甚至可达0.008μm。
磨削主要用于零件的精加工，目前也可以用于零件的粗加工甚至毛坯的去皮加工，可获得很高生产率。
除了用各种类型的砂轮进行磨削加工外，还可采用做成条状、块状(刚性的)、带状(柔性的)磨具或用松散的磨料进行磨削。
加工方法主要有珩磨、砂带磨、研磨和抛光等。
砂轮的磨削过程实际上是磨粒对工件表面的切削、刻划和滑擦三种作用的综合效应。
磨削中，磨粒本身也由尖锐逐渐磨钝，使切削作用变差，切削力变大。
当切削力超过粘合剂强度时，圆钝的磨粒脱落，露出一层新的磨粒，形成砂轮的“自锐性”。
但切屑和碎磨粒仍会将砂轮阻塞。
因而，磨削一定时间后，需对砂轮进行修整。
4.1 砂轮4.1.1 砂轮的特性与选择砂轮是用各种类型的结合剂把磨料粘合起来，经压坯、干燥、焙烧及修整而成的，具有很多气孔，用磨粒进行切削的磨削工具。
决定砂轮特性的五个要素分别是：磨料、粒度、结合剂、硬度和组织。
1.磨料普通砂轮所用的磨料主要有刚玉、碳化硅和超硬磨料三类，按照其纯度和添加的元素不同，每一类又可分为不同的品种。
表4-1列出了常用磨料的名称、代号、主要性能和用途。
表4-1 常用的磨料的性能及适用范围2.粒度粒度是指砂轮中磨粒尺寸的大小。
粒度有两种表示方法：（1）用筛选法区分的较大磨粒，主要用来制造砂轮，粒度号以筛网上每英寸长度的筛孔数来表示。
例如，60号粒度表示磨粒能通过每英寸（25.4mm）长度上有60个孔眼的筛网。
粒度号为4～240，粒度号越大，颗粒尺寸越小。
(2)用显微镜测量尺寸区分的磨粒称微粉，主要用于研磨，以其最大尺寸前加W表示。
磨削加工中的磨削力分析磨削加工是一种高精度的加工方式，可以用于加工各种材料的零部件。
其原理是使用磨料与加工物体之间的相对运动来去除材料表面的毛刺和瑕疵，制造出精密的表面和形状。
磨削加工的质量和效率与磨削力大小有着密切关系，因此对磨削力的分析和计算是磨削加工过程中极为重要的一环。
一、磨削加工的基本原理磨削加工是利用磨料与工件之间的相对运动，在压力的作用下，去除工件表面的毛刺和瑕疵，进而达到加工目的的过程。
在磨削加工中，磨料既是一个加工工具，也是一种加工介质。
其磨削力主要由切削力、磨合力和磨料轴向力三部分组成。
其中，切削力是主要作用力，因其大小和方向对于磨削加工的影响最为显著。
二、磨削力分析的原则磨削力是磨削加工过程中产生的一种重要力，其大小和方向对于成形精度、加工效率和工件表面质量等方面都有着显著的影响。
因此，了解磨削力的大小和方向，对于进行磨削加工质量的保证和高效率的实现都具有非常重要的作用。
在磨削力分析中，我们需要掌握以下几个基本原则：1.磨削力的大小和方向是磨削加工过程中的重要指标之一，需要进行精确的测量和分析。
2.在磨削加工过程中，应尽量降低磨削力的大小，实现高效率、高精度的加工目标。
3.在磨削力分析中，需要考虑到各个因素的综合影响，不能简单地直接计算或估算。
4.针对不同的磨削加工过程和实际需要，需要采用不同的磨削力分析方法和手段。
三、磨削力的计算方法磨削力的计算方法可以分为两种：经验计算法和基于力学原理的计算方法。
在实际应用中，一般采用经验计算和力学原理相结合的方法进行磨削力的估算。
一般情况下，磨削力的计算方法根据材料的硬度和材料的粘合程度分为两种：理论计算法和实验计算法。
其中，理论计算法以理论分析为基础，通过分析材料硬度和材料粘合程度之间的关系，计算出磨削力的大小和方向。
而实验计算法则以实验结果为依据，通过不同实验条件下的测量结果，计算出磨削力的大小和方向。
在实际应用中，常采用理论计算法和实验计算法相结合的方法，进行磨削力的估算。
机械制造工艺学部分习题解答4第四章：机械加工精度及其控制（第3版P226-228）4-1车床床身导轨在垂直平面内及水平面内的直线度对车削圆轴类零件的加工误差有何影响？影响程度各有何不同？答：导轨在垂直平面内的直线度引起的加工误差发生在被加工表面的切线方向上，是非敏感误差方向，对零件的加工精度影响小；导轨在水平面内的直线度引起的加工误差发生在加工表面的法线上是误差敏感方向，对加工精度影响大。
4-2试分析滚动轴承的外环内滚道及内环外滚道的形状误差（如图4-87题4-2图）所引起的主轴回转轴线的运动误差，对被加工零件精度有什么影响？答：轴承内外圈滚道的圆度误差和波度对回转精度影响，对工件回转类机床，滚动轴承内圈滚道圆度对回转精度的影响较大，主轴每回转一周，径向圆跳动两次。
对刀具回转类机床，外圈滚道对主轴影响较大，主轴每回转一周，径向圆跳动一次。
4-3试分析在车床上加工时，产生下述误差的原因：1）在车床上镗孔，引起被加工孔圆度误差和圆柱度误差；2）在车床三爪自定心卡盘上镗孔，引起内孔与外圆同轴度误差；端面与外圆的垂直度误差。
答：1）在车床上镗孔，引起加工孔的圆度误差是主轴圆跳动、刀杆刚度不足，圆柱度误差是车床导轨在水平面和垂直面的直线度误差。
2）在车床三爪卡盘上镗孔，工件同轴度误差原因可能是工件装夹误差、主轴圆跳动；端面垂直度误差原因是主轴轴向圆跳动（轴向窜动）。
4-4在车床两顶尖装夹工件车削细长轴时，出现4-88a，b，c，所示误差原因是什么？可以用什么方法来减少或消除？答：a）是属于工件在切削力的做用下发生变形（工件刚度不足），可以通过改变刀具的角度来减少径向切削分力、或者加装中心架或者跟刀架来减少变形。
b）是机床受力变形所致（机床主轴和尾座的刚度不足），可以通过提高机床各部件的刚度来改变。
c）由刀具磨损引起，可以采用耐磨刀具来切削，或较少单次切削深度来提高刀具耐磨性。
4-5试分析在转塔车床上将车刀垂直安装加工外圆（图4-89）时，影响直径误差的因素中，导轨在垂直面内和水平面内的弯曲，哪个影响大？与卧式车床比较有什么不同？为什么？答：如图4-89所示转塔车床的刀具安装在垂直面内，由于垂直面为误差敏感方向，所以导轨垂直面内的弯曲对工件直径误差影响较大。
