张拉台座技术交底书

预应力张拉安全技术交底
1必须经过专业培训，掌握预应力张拉的安全技术知识并经考核合格后方可上岗。

2必须按照检测机构检验、编号的配套组使用张拉机具。

3张拉作业区域应设明显警
示牌，非作业人员不得进入作业区
4张拉时必须顺从统一指挥，严苛按照安全技术交底建议读表。

油压严禁少于安全技
术交底规定值。

辨认出油压异常等情况时，必须立即停机。

5高压油泵操作人员应戴护目镜。

6作业前要检查高压油泵与千斤顶之间的连接件，连接件必须较完整、套管，证实安
全后方可以作业。

7施加荷载时，严禁敲击、调整施力装置。

1张拉台座两端必须设置防水墙，沿台座外侧横向内要2~3米设一个防水架。

张拉时，台座两端不得有人，任何人严禁进人张拉区域。

2油泵必须放到台座的侧面，操作方式人
员必须东站在油泵的侧面。

3打紧夹具时，作业人员应站在横梁的上面或侧面，击打夹具中心。

后张法
1作业前必须在张拉端设置5厘米薄的防水木板。

2操作千斤顶和测量伸长值的人员应站在千斤顶侧面操作。

千斤顶顶力作用线方向不
得有人。

3张拉时千斤顶行程严禁少于安全技术交底的规定值。

4两端或分段张拉时，作业人员应明确联络信号，协调配合。

5高处张拉时，作业人员应当在稳固、存有防护栏的平台上作业，上下平台必须跑安
全梯或马道。

6张拉完成后应及时灌浆、封锚。

7孔道灌浆作业，燃烧室填入孔道后，燃烧室后面的胶皮垫圈必须斜形在孔口上，胶
皮管及与灰浆泵必须相连接稳固。

8堵灌浆孑l时应站在孔的侧面。

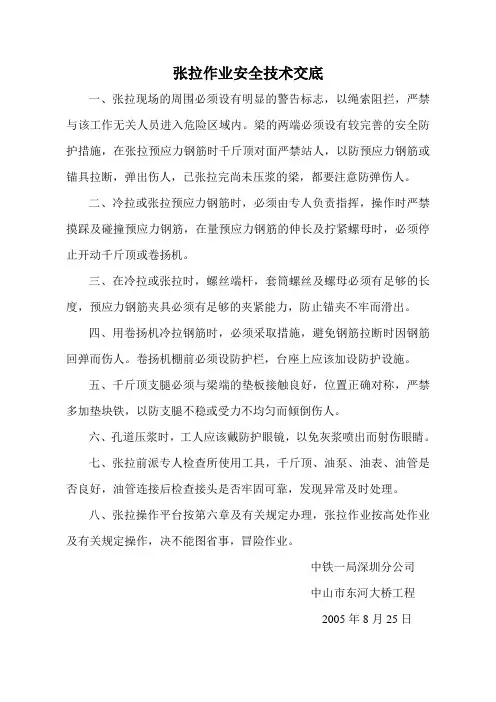

张拉作业安全技术交底
一、张拉现场的周围必须设有明显的警告标志，以绳索阻拦，严禁与该工作无关人员进入危险区域内。

梁的两端必须设有较完善的安全防护措施，在张拉预应力钢筋时千斤顶对面严禁站人，以防预应力钢筋或锚具拉断，弹出伤人，已张拉完尚未压浆的梁，都要注意防弹伤人。

二、冷拉或张拉预应力钢筋时，必须由专人负责指挥，操作时严禁摸踩及碰撞预应力钢筋，在量预应力钢筋的伸长及拧紧螺母时，必须停止开动千斤顶或卷扬机。

三、在冷拉或张拉时，螺丝端杆，套筒螺丝及螺母必须有足够的长度，预应力钢筋夹具必须有足够的夹紧能力，防止锚夹不牢而滑出。

四、用卷扬机冷拉钢筋时，必须采取措施，避免钢筋拉断时因钢筋回弹而伤人。

卷扬机棚前必须设防护栏，台座上应该加设防护设施。

五、千斤顶支腿必须与梁端的垫板接触良好，位置正确对称，严禁多加垫块铁，以防支腿不稳或受力不均匀而倾倒伤人。

六、孔道压浆时，工人应该戴防护眼镜，以免灰浆喷出而射伤眼睛。

七、张拉前派专人检查所使用工具，千斤顶、油泵、油表、油管是否良好，油管连接后检查接头是否牢固可靠，发现异常及时处理。

八、张拉操作平台按第六章及有关规定办理，张拉作业按高处作业及有关规定操作，决不能图省事，冒险作业。

中铁一局深圳分公司
中山市东河大桥工程
2005年8月25日。

边坡锚固工程之锚筋张拉为减少应力损失采用超张拉，总拉力应包括超张拉；值，自由段为土层时超张拉值宜为15-25%，自由段为岩层时超张拉力值为10-15%。锚筋张拉力值分两次张拉作业施加，第一次张拉作业力值为设计张拉力值的70%，第二次张拉作业直至超张拉力值，两次张拉间隔时间不宜少于3-5d。每次张拉宜分为3级进行，每级持荷稳定时间为5分钟，最后一级持荷30分钟，并分别记录每级荷载对应锚筋体的伸长量，并做好记录。张拉时锚筋体受力要均匀，发现异常情况应分析原因，并及时处理解决。
5
5
1.15-1.25Nt
30
1.1-1.15Nt
30
注：Nt为锚索设计拉力，即最终锁定荷载安全帽。
2、在高于2m以上搭设支架，工人需要系好安全带。
3、特殊工作岗位必须持证上岗，严禁无证人员操作有关设备。
4、现场危险期设立醒目的安全标志，以示警示。
5、施工生产区域应实行封闭管理，主要进出口处应设有明显的施工警示标志和安全文明生产规定、禁令。与施工无关的人员、设备不得进入施工区。
锚具安装应与锚垫板和千斤顶密贴对中，千斤顶轴线与锚孔及锚筋体轴线在一条直线上，不得弯压或偏折锚头，确保承载均匀同轴，必要时用钢质垫片调整满足。
锚固体与台座砼强度均达到设计强度的80%以上时，方可进行张拉。（如为抽验锚孔，应在达到设计强度的条件下，待验收试验结束后进行）
锚筋张拉应按一定程序进行，锚筋张拉顺序，还应考虑邻近锚孔的相互影响。
交底人： 复核人： 接受人： 日期：
4）锚筋锁定：锚筋张拉至设定最大张拉荷载值后，应持荷稳定30分钟，然后卸荷进行锁定作业。锁定使用锚具和夹片应符合技术标准与质量要求。若发现有明显预应力损失，应及时进行补偿张拉。
5）锚孔封锚：锚筋锁定后，须用机械切割余露锚筋，严禁电弧烧割，并应留长5～10cm外露锚筋，以防拽滑。最后用水泥净浆注满锚垫板及锚头各部分空隙，并按设计要求封锚处理，宜用不低于C35的砼封闭，防止锈蚀和兼顾美观。

梁场后张法预应力的技术交底书1、箱梁预应力施工主桥纵向、横向预应力顶板采用φs15.24钢绞线，竖向预应力采用3φs15.2钢绞线，所有预应力管道均采用预埋波纹管成形。

2、预应力材料的进场要求进场的预应力钢绞线和钢筋应有出厂质量保证书或试验报告单。

钢绞线进场应从每批钢绞线中任取3盘进行直径偏差、捻距和力学性能试验。

从每批中抽取10%的锚具（不少于10套）检查外观和尺寸。

从每批中抽取5%的锚具（且不少于5套）对锚具和夹片进行硬度试验。

经上述两项试验后，应从同批中抽取6套锚具，组装3个预应力筋锚具组装件，进行静载锚固性能试验，其性能应符合《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-92）规定。

3、纵向、横、竖向预应力束张拉a、钢绞线的下料、编束和穿束下料：钢绞线按设计下料长度并考虑千斤顶型号穿束方式下料。

穿束：中短钢束穿入端绑扎紧密后用人工穿入管道，长钢束采用卷扬机拖拉穿束。

b、张拉前的准备工作 1）、张拉端的清理a）、将张拉端锚固喇叭口承压面的砼污渍清理干净，用钢刷清理露出金属本色。

如有错位，必须调校到同一位置方可张拉。

c）、清理压浆咀周围的圬物以及砼浆圬等，将咀口清刷干净。

c）、油泵油箱要加足液压油，油泵要放置在稳定牢固的场地，以防工作中产生擅动，影响油表的精度。

张拉过程中经常检查油泵中的液压油量，避免有空气进入油管造成千斤顶输出应力不准确。

d）、张拉器具（千斤顶、油表、油泵）注意做好防暴晒和雨淋的防护，保证工作环境温度不大于40ºC。

e）、张拉千斤顶安装时所用吊架或托架，要认真检查，保证其使用中的安全。

3）、张拉锚具的安装a）、装锚时，一定要保证锚具组合件的清洁，用干净的棉布擦净污迹。

b）、工作锚安装要保证其端面与张拉端的嗽叭口平面密贴。

之间不允许夹杂任何杂质。

特别是不允许有任何油渍。

c）、装夹片，除保证其清洁度之外，还要做到夹片的开口缝方向在一个方向，要特别注意夹片的后端面，要平齐在一平面内，不允许出现错台，要压齐压平。
