船舶电力系统的组成一、船舶电力系统的组成船舶电源装置、船舶配电装置、船舶电力网、负载、控制电器、电工测量用仪器、仪表典型船舶电力系统简图1. 船舶电源装置将机械能、化学能等能源转变为电能的装置。
船舶电源主要是指发电机和蓄电池。
2. 配电装置•对电源即发电机发出的电能、电力网和电力负载进行保护，分配，转换，控制和检测的装置。
•根据供电范围和对象的不同可分为主配电板、应急配电板、动力分配电板、照明分配电板和蓄电池充放电板等。
3. 船舶电力网是全船电缆电线的总称，作用是将各种电源与负载按一定关系连接起来。
根据其所接负载的性质，可分为动力电网、低压电网、照明电网、应急电网和小应急电网等。
4. 负载:用电设备，按系统可分为以下几类：①动力装置用辅机：滑油泵、海水冷却泵、淡水泵、鼓风机等。
②甲板机械：锚机、绞缆机、舵机、起货机、舷梯机和起艇机等。
③舱室辅机：生活用水泵、消防泵、舱底泵以及为辅锅炉服务的辅机等。
⑤冷藏通风：空调装置、伙食冷库等用的辅机和通风机等。
⑥厨房设备：电灶、电烤炉等厨房机械用辅机和电茶炉等。
⑦照明设备：机舱照明、住舱照明、甲板照明等照明设备，还包括航行灯、信号灯以及电风扇等。
⑧弱电设备：无线电通信、导航和船内通信设备等。
⑨自动化设备及其他：自动化装置、蓄电池充放电设备、冷藏集装箱和艏侧推装置、电力推进船舶或特种工程船舶使用的推进电动机、生产机械和专用设备等。
5. 控制电器主要有各种类型的控制箱、接触器、继电器、各种控制器和主令电器等。
6. 电工测量用仪器、仪表船舶上常用的电工测量仪表有万用表、兆欧表、钳形电流表、交（直）流电压表、电流表、功率表、功率因数表、频率表、交流并车屏上的整步表、平时用于检修的直流稳压电源和自耦变压器、示波器等。
二、船舶电力系统的基本参数1. 电流种类(电制) ：几乎所有大中型船舶均采用交流电力系统。
2. 额定电压等级：世界各国对电压等级的选用与本国陆上电制参数一致，使船舶电气设备具有通用性。

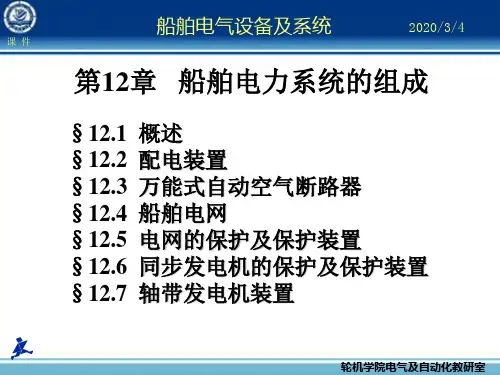

船舶电力系统的组成讲义课件1. 简介船舶电力系统是指为船舶提供电力供应的一套设备和系统。
它包括发电机、输电系统、配电系统和用电设备等组成部分。
本讲义将详细介绍船舶电力系统的各个组成部分及其工作原理。
2. 组成部分2.1 发电机发电机是船舶电力系统的核心部件之一，它可以将机械能转换为电能。
常见的船舶发电机包括柴油发电机、燃气发电机和涡轮发电机等。
发电机的输出电压和频率需要根据船舶的需要进行调整。
2.2 输电系统输电系统用于将发电机产生的电能传输到各个用电设备。
船舶输电系统主要由高压开关设备、高压电缆和变压器等组成。
其中，变压器起到调节电压和功率的作用，确保电能的稳定供应。
2.3 配电系统配电系统用于将输电系统传输过来的电能分配给不同的用电设备。
船舶配电系统包括主配电系统和辅助配电系统。
主配电系统主要用于供应船舶的主要用电设备，如船载动力设备；而辅助配电系统则用于供应船舶的辅助设备，如照明设备和通信设备等。
2.4 用电设备用电设备是船舶电力系统的终端设备，用于满足船舶各个部门的不同电力需求。
常见的船舶用电设备包括电动机、照明设备、通信设备和导航设备等。
3. 工作原理船舶电力系统的工作原理可以简单概括为以下几个步骤：1.发电机产生电能：当发电机启动后，通过燃料燃烧或其他方式产生机械能，然后转换为电能。
2.输电系统传输电能：发电机输出的电能通过输电系统中的高压开关设备和电缆传输到不同的用电设备区域。
3.变压器调节电压：输电系统中的变压器可以根据需要调节电能的电压，确保供电的稳定性。
4.配电系统分配电能：变压器将电能传输到配电系统，根据需要将电能分配给不同的用电设备。
5.用电设备消耗电能：用电设备接收到分配的电能后，将其转换为对应的机械能或其他形式的能量，以满足船舶各个部门的需求。
4. 维护与安全为了确保船舶电力系统的正常运行和安全性，需要进行定期维护和检查。
具体的维护措施包括：•定期检查发电机的外观和绝缘性能，及时清洁和更换损坏的部件。
船舶电力知识点归纳总结一、船舶电力系统的构成和原理1.1 电力系统的构成船舶电力系统主要由发电系统、配电系统、动力系统、控制系统和监控系统等组成。
其中发电系统是发电机组、柴油机、燃气轮机等发动机，并经过变压器及开关设备将发电并行输出；配电系统则负责将发电系统提供的电能传送到船舶的各个用电设备；动力系统负责提供船舶的动力，如电动机的启动、加速和调速；控制系统则是对船舶电力系统中的各个组成部分进行控制和保护，以确保船舶电力系统的安全运行。
1.2 电力系统的原理船舶电力系统的原理主要基于电压、电流和功率的传输，其中电压是电力系统的驱动力，电流是载体，功率则是电能的传递和消耗的量。
在船舶的电力系统中，电力的传输是不可逆的，即电能只能在发电系统中由原始能源（如柴油、燃气等）转化成电能并经配电系统传送到设备，通过设备的转换和利用消耗掉。
二、电动机的类型和控制2.1 电动机的类型船舶电动机根据不同的用途和特点，主要分为交流电动机和直流电动机。
直流电动机由于其结构简单、容易控制和起动，广泛应用于船舶的辅助设备、船舶的起重设备、绞车设备等。
而交流电动机则多用于船舶的主船舶电力系统，包括主推进设备、船舶的泵设备和风扇设备等。
2.2 电动机的控制电动机在船舶电力系统中的控制主要包括其启动、加速和调速等。
针对不同的需求，电动机的控制系统也各异。
一般来说，电动机的控制分为手动控制和自动控制。
手动控制是指通过人工操作电机的控制装置开关进行控制，而自动控制则是利用传感器、控制系统和PLC等自动化设备对电动机进行控制。
三、蓄电池和发电机组的重要性3.1 蓄电池在船舶电力系统中的作用船舶电力系统中的蓄电池主要用于应对紧急情况和电源失效的情况。
在船舶电力系统中，蓄电池可以提供短暂的应急电力供应，用于船舶设备的紧急启动和运行，如船舶的应急照明系统、通风系统和通讯设备等。
此外，蓄电池还可以存储太阳能、风能等可再生能源的电能，为船舶提供更多的动力选择。
