预应力钢束估束和布置教育课件

(1)悬臂预应力筋布置悬臂施工的连续梁桥从墩顶开始向左右对称悬臂浇筑施工，为了能支承梁体自重和施工荷载，需在悬臂施工时分段张拉预应力。

悬臂预应力束的长度随着悬臂施工的进展，不断加长。

一般都是对称于箱梁断面中心线布置的，尽量靠腹板布置。

预应力束数量较多时可分层布置，一般来说先锚固下层钢束，后锚固上层钢束。

悬臂预应力筋可以从顶板下弯延伸布置，当预应力筋下弯伸到节块腹板中时，悬臂预应力筋产生的垂直预应力分力将抵消部分混凝土断面的剪应力。

当外侧腹板为倾斜时，以腹板平面竖弯进入腹板内成为倾斜的预应力束，锚固在各个节段的腹板内。

锚固在腹板内的预应力束，腹板应有足够厚度以承受集中锚固力。

(2)连续预应力筋布置连续预应力筋主要考虑在悬臂浇筑合拢以后承受恒、活载产生的内力。

即按照使用阶段的要求需补充设置的预应力筋，也分直筋(沿纵向按直线布置)和弯筋(伸入腹板承受主拉应力)两种。

一般直筋布置在支点截面的顶部和跨中截面的底部，直接锚固在顶板或底板的齿形锚固块上。

在边跨的现浇段，弯筋是通过底板束向上弯起后锚固于梁端或顶板顶面的槽形口内，其作用除了对支点、边跨跨中截面提高抗弯能力外，主要希望改善腹板的受力情况，解决近支点截面主拉应力较大的问题。

2．纵向预应力筋的布置原则(1)应选择适当的预应力束筋的型式与锚具型式，对不同跨径的梁桥结构，要选用预加力大小恰当的预应力束筋，以达到合理的布置型式。

避免造成因预应力束筋与锚具型式选择不当，而使结构构造尺寸加大。

(2)预应力束筋的布置要考虑施工的方便，也不能像钢筋混凝土结构中任意切断钢筋那样去切断预应力束筋，而导致在结构中布置过多的锚具。

由于每根束筋都是一巨大的集中力，这样锚下应力区受力较复杂，因而必须在构造上加以保证，为此常导致结构构造复杂，而使施工不便。

(3)注意钢束平、竖弯曲线的配合及钢束之间的空间位置。

钢束一般应尽量早地平弯，在锚固前竖弯。

特别应注意竖弯段上下层钢束不要冲突，还应满足孔道净距的要求。

ppt课件
7
预应力工程
进场时，厂家必须提供每批钢绞线的弹性模量实际值。钢 绞线钢丝表面不得有裂纹、小刺、机械伤痕和油渍，不允 许有锈蚀和目视可见的麻坑；不应有折断、横断和相互交 叉的钢丝。钢绞线存放在仓库，高出地面20cm，避免潮湿 锈蚀。
每批钢绞线应由同一生产厂家、同一罐号、同一规格、同 牌号、同生产工艺、同交货状态的钢绞线组成，每30t为一
使用的情况下不产生裂缝或者裂得比较晚。
根据给预应力筋实施张拉是在预应力混凝土结构物 形成之前或之后分为：先张法和后张法两种。在路
桥、水电工程中大都采用后张法施工。
ppt课件
3
预应力工程
锚具：为保持预应力钢筋的拉力，并将 其传递到混凝土中的永久性锚固装置。
夹片：1、先张法中，为保持预应力钢筋 的拉力，并将其固定于台座或设备上的 临时性锚固装置。2、后张法中，在张拉 千斤顶或锚具中夹持预应力钢筋永久性 锚固装置。
张拉流程如下： 0→0.1σk（作伸长量标记，此数值可适当调整在0.1~0.2σk范
围内）→0.2 σk（作伸长量标记）→控制应力（持荷5min） （测伸长量）→锚固→画钢绞线滑丝观察标记。 注：σk—指终张拉锚外控制应力
ppt课件
22
预应力工程
1、在进行第一批索张拉前，应进行管道摩阻、锚圈口摩阻 试验，以检查实际损失值与理论计算值的差别，以确保有效 预应力值。当二者差异较大时需调整张拉力。
2、备用孔道不使用时，必须压浆填实；钢索张拉后，必须 用钢筋混凝土封端。
3、纵向预应力按照张拉顺序，两端两侧同时对称张拉（即 四台张拉千斤顶同时工作），当油表读数达到0.1σk时，测量 出各千斤顶活塞伸出长度与工具夹片外露量，然后四台千斤 顶继续同步工作张拉到规定应力后，四台千斤顶同时全部停 止工作，持荷5min，测量出各千斤顶活塞伸出长度与工具夹 片外露量。

预应力钢束布置立面图图名 预应力筋布置图项目 大庆市政桥梁s-7设计院 审核 设计 复核 图号 郭能预应力钢束布置跨中剖面图图名 预应力钢束布置图项目 大庆市政桥梁s-7设计院 审核 设计 复核 图号 能图名 预应力钢束布置图项目 大庆市政桥梁s-8设计院 审核 设计 复核 图号 郭能400400预应力钢束布置平面图画图比例 1：50画图比例 1：60画图比例 1：60钢绞线束示意图画图比例 1：2预应力钢束用量表编号直径\P/cm每根长\P/cmN1-17}7数量\P/根185517附注：图中单位都为mm预应力钢束所有都为N1-17型 预应力钢束布置图 大庆市政桥梁s-8合肥工业大学本科毕业设计审核 设计 复核 图号 郭能1X7钢绞线PVF}箍包带PE}护套PE}护套10001850040040018500200200

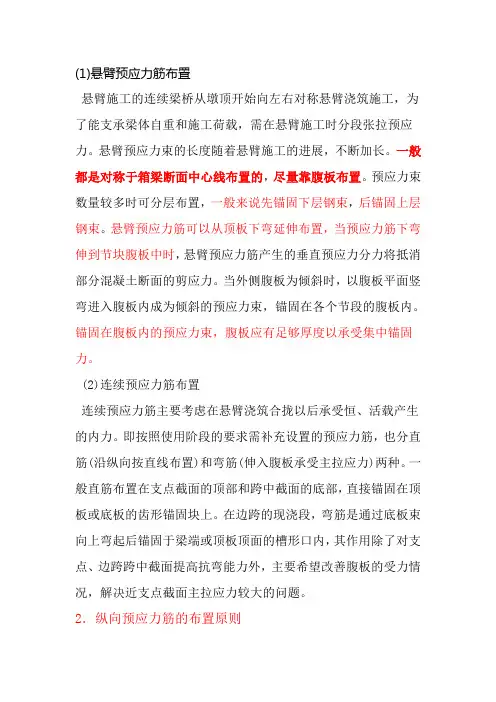

(1) 悬臂预应力筋布置悬臂施工的连续梁桥从墩顶开始向左右对称悬臂浇筑施工，为了能支承梁体自重和施工荷载，需在悬臂施工时分段张拉预应力。

悬臂预应力束的长度随着悬臂施工的进展，不断加长。

一般都是对称于箱梁断面中心线布置的，尽■靠厦板布置。

预应力束数量较多时可分层布置，一般来说先锚固下层钢束，后锚固上层钢束。

悬臂预应力筋可以从顶板下弯延伸布置，当预应力筋下弯伸到节块腹板中时，悬臂预应力筋产生的垂直预应力分力将抵消部分混凝土断面的剪应力。

当夕卜侧腹板为倾斜时，以腹板平面竖弯进入腹板内成为倾斜的预应力束，锚固在各个节段的腹板内。

锚固在腹板内的预应力束，腹板应有足够厚度以承受集中锚固力。

(2) 连续预应力筋布置连续预应力筋主要考虑在悬臂浇筑合拢以后承受恒、活载产生的内力。

即按照使用阶段的要求需补充设置的预应力筋，也分直筋(沿纵向按直线布置)和弯筋(伸入腹板承受主拉应力)两种。

一般直筋布置在支点截面的顶部和跨中截面的底部，直接锚固在顶板或底板的齿形锚固块上。

在边跨的现浇段，弯筋是通过底板束向上弯起后锚固于梁端或顶板顶面的槽形口内，其作用除了对支点、边跨跨中截面提高抗弯能力外，主要希望改善腹板的受力情况，解决近支点截面主拉应力较大的问题。

2.纵向预应力筋的布置原则(1)应选择适当的预应力束筋的型式与锚具型式，对不同跨径的梁桥结构，要选用预加力大小恰当的预应力束筋，以达到合理的布置型式。

避免造成因预应力束筋与锚具型式选择不当，而使结构构造尺寸加大。

(2)预应力束筋的布置要考虑施工的方便，也不能像钢筋混凝土结构中任意切断钢筋那样去切断预应力束筋，而导致在结构中布置过多的锚具。

由于每根束筋都是一巨大的集中力，这样锚下应力区受力较复杂，因而必须在构造上加以保证，为此常导致结构构造复杂，而使施工不便。

(3)注意钢束平、竖弯曲线的配合及钢束之间的空间位置。

钢束一般应尽量早地平弯，在锚固前竖弯。

特别应注意竖弯段上下层钢束不要冲突，还应满足孔道净距的要求。
