预应力钢束的布置
- 格式:doc
- 大小:726.06 KB
- 文档页数:7
预应力钢束的估算与布置在建筑和桥梁工程中,预应力技术的应用日益广泛,而预应力钢束的估算与布置则是其中至关重要的环节。
这不仅关系到结构的安全性和耐久性,还直接影响着工程的经济性和施工的可行性。
预应力钢束的估算,是基于结构在使用阶段所承受的荷载以及设计要求来进行的。
首先需要明确结构的受力情况,包括恒载(如结构自重)、活载(如人群、车辆等荷载)以及可能存在的特殊荷载(如地震、风荷载等)。
通过对这些荷载的分析和计算,确定结构在各个部位所需要的预应力大小。
在估算预应力钢束数量时,要考虑到结构的几何形状和尺寸。
例如,对于梁式结构,跨中部位通常需要较大的预应力来抵抗正弯矩,而支座附近则需要较大的预应力来抵抗负弯矩。
此外,还需要考虑混凝土的强度等级、钢材的性能等因素。
一般来说,高强度的混凝土和高强度的预应力钢材可以在一定程度上减少钢束的数量,但同时也要考虑到施工的难度和成本。
在进行预应力钢束的布置时,需要遵循一定的原则。
首先,要保证预应力钢束的布置能够有效地抵抗结构所承受的荷载,使结构在各个方向上的受力均匀。
其次,要考虑施工的便利性,尽量避免钢束的交叉和弯曲过多,以减少施工中的困难和误差。
另外,还要注意钢束的锚固位置和方式,确保锚固可靠,不出现滑移和破坏。
对于梁式结构,常见的预应力钢束布置形式有直线形、曲线形和折线形。
直线形布置简单,施工方便,但对于抵抗复杂的弯矩分布效果相对较差。
曲线形布置能够更好地适应弯矩的变化,但施工难度较大,成本也较高。
折线形布置则是在直线形和曲线形之间的一种折衷方案,兼具一定的经济性和受力性能。
在实际工程中,往往需要根据具体情况对预应力钢束进行优化布置。
例如,在大跨度桥梁中,为了减小梁体的自重和提高结构的跨越能力,可以采用悬臂施工法,并在悬臂端布置较多的预应力钢束。
而对于一些特殊形状的结构,如箱梁、T 梁等,还需要考虑钢束在腹板、顶板和底板的分布,以保证结构的整体受力性能。
预应力钢束的间距也是布置中需要考虑的重要因素。
预应力钢束的估算与布置在现代建筑和桥梁工程中,预应力技术得到了广泛的应用。
预应力钢束作为预应力结构中的关键组成部分,其合理的估算与布置对于结构的安全性、经济性和耐久性具有至关重要的意义。
一、预应力钢束估算的基本原理预应力钢束的估算主要基于结构的受力分析和设计要求。
首先,需要明确结构在使用过程中所承受的各种荷载,包括恒载(如自重)、活载(如人员、车辆等)以及可能的特殊荷载(如风载、地震作用等)。
然后,根据结构的几何形状、材料特性和约束条件,运用力学原理进行结构分析,计算出在不同荷载组合下结构各部位的内力(如弯矩、剪力、轴力等)。
在估算预应力钢束的数量和规格时,通常需要考虑预应力的效应,即通过施加预应力来抵消或减小结构在使用荷载下的拉应力,从而提高结构的承载能力和抗裂性能。
一般来说,预应力钢束所提供的预应力应足以平衡结构在最不利荷载组合下的拉应力,并留有一定的安全储备。
二、预应力钢束估算的方法1、经验公式法这是一种较为简便的估算方法,基于大量的工程实践经验和统计数据,得出了一些适用于特定结构类型和跨度的经验公式。
例如,对于常见的预应力混凝土梁,可根据梁的跨度、截面尺寸和荷载情况,利用经验公式初步估算预应力钢束的数量和面积。
然而,经验公式法具有一定的局限性,其适用范围有限,对于特殊的结构形式或复杂的荷载条件,可能会产生较大的误差。
2、荷载平衡法荷载平衡法是一种较为精确的估算方法。
它的基本思想是通过预应力钢束所产生的等效荷载来平衡结构在使用荷载下的内力。
具体来说,首先计算出结构在使用荷载下的内力分布,然后根据预应力钢束的布置形式和预应力大小,计算出预应力钢束所产生的等效荷载,通过调整预应力钢束的数量和布置,使得等效荷载与使用荷载下的内力达到平衡。
这种方法需要对结构的力学性能有深入的理解,计算过程相对复杂,但能够得到较为准确的估算结果。
3、有限元分析法随着计算机技术的发展,有限元分析方法在预应力钢束估算中得到了越来越广泛的应用。
浅谈桥梁的预应力钢束布置和调整方法摘要:本文主要总结了预应力钢筋混凝土梁桥的比较主要有效的几种钢束调整方法,为工程设计中提供指导,提高效率,减少盲目的调束工作。
关键词:预应力;钢束布置;调整方法一、前言现代桥梁中大多数桥梁以预应力钢筋混凝土桥为主,跨度大到两百多米变高连续梁或连续钢构,小到十几米简支空心板梁,都采用预应力结构,可见,预应力在桥梁中的应用是多么的广泛。
归因到底主要是预应力混凝土桥梁具有强大的竞争能力,表现在一下几个方面:一是预应力混凝土充分发挥高强材料的特点,具有可靠的强度、刚度以及抗裂性能。
二是预应力混凝土桥梁的施工方法已达到相当成熟的先进水平,现代化的技术应用已使它的施工周期大大缩短,显示出巨大的经济效益。
三是预应力混凝土桥梁适用于各种结构体系,而且还不断创造出体现预应力技术特点的新型结构体系,因而它的适用范围大,竞争力强。
四是预应力混凝土桥梁可充分利用材料的可塑性的特点,在建筑上有丰富多彩的表现潜力,更易达到与周边环境相协调的简洁而美观的型式。
预应力混凝土桥在桥梁领域应用如此广泛,它的核心技术在于预应力钢束在梁中的布置及张拉控制。
桥梁结构受力复杂,钢束的布置成为桥梁设计的难点,不仅钢束的数量对结构有决定性影响,同时钢束的位置、布置形状,张拉应力等对结果也有重要影响。
许多运营阶段出现的桥梁病害都是因为钢束数量及位置不合理而造成的。
如何配置好预应力钢束,是值得我们研究的问题。
如何快速的调节预应力钢束,是结构达到合理受力范围更是我们设计人员应该掌握的问题。
基于此,本文主要总结了预应力钢筋混凝土梁桥的比较主要有效的几种钢束调整方法,为工程设计中提供指导,提高效率,减少盲目的调束工作。
二、预应力钢筋混凝土梁桥钢束调整方法分析为了使结构在施工与使用阶段处于合理的受力状态,设计人员需要花费大量的时间和精力来确定预应力钢束数量与位置,但目前这项工作只能根据工程经验或是对结构受力的理解来进行,通过无数次的试算、调整才能满足规范要求。
预应力钢束的布置 1)跨中截面及锚固端截面的钢束位置①.对于跨中截面,在保证布置预留管道构造要求的前提下,尽可能使钢束群重心的偏心距大些。
本算例采用内径70mm ,外径77mm 的预留铁皮波纹管,根据《公预规》9.1.1条规定,管道至梁底和梁侧净距不应小于3cm 及管道直径1/2。
根据《公预规》9.4.9条规定,水平净距不应小于4cm 及管道直径的0.6倍,在竖直方向可叠置。
根据以上规定,跨中截面的细部构造如图2-12所示。
由此可直接得出钢束群重心至梁底距离为:cm0.182)0.92(12.55.12=++=p a②.对于锚固端截面,钢束布置通常考虑下述两个方面:一是预应力钢束合力重心尽可能靠近截面形心,是截面均匀受压;二是考虑锚头布置的可能性,以满足张拉操作方便的要求。
为使施工方便,全部3束预应力钢筋均锚于梁端,如图2-12所示。
钢束群重心至梁底距离为:cm5931409550=++=p a图2-12 钢束布置图(尺寸单位:cm )a ) 预制梁端部;b ) 钢束在端部的锚固位置;c ) 跨中截面钢束位置2)其它截面钢束位置及倾角计算 ①钢束弯起形状、弯起角及其弯曲半径采用直线段中接圆弧线段的方式弯曲;为使预应力钢筋的预加力垂直作用于锚垫板,N1、N2和N3弯起角05.7=θ;各钢束的弯起半径为:mm R N 800001=;mm R N 250002=;mm R N 250003=。
由图2-12 a )可得锚固点到支座中心的水平距离xi a 为:cm 2535)tan7-(50-72a x321====x x a a②钢束各控制点位置的确定以N3号钢束为例,其起弯布置如图2-13所示。
图2-13 曲线预应力钢筋布置图(尺寸单位:mm )由0cot θ⋅=c L d 确定导线点距锚固点的水平距离mm 28485.7cot )125500(=⨯-= d L由)2/tan(02θ⋅=R L b 确定弯起点至导线点的水平距离 mm 163975.3tan 2500002=⨯=b L所以弯起点至锚固点的水平距离为mm 4486163928482=+=+=b d w L L L则弯起点至跨中截面的水平距离为mm L x w k 10204448614690)2502/29380(=-=--=根据圆弧切线的性质,图中弯止点沿切线方向至导线点的距离与弯起点至导线点的水平距离相等,所以弯止点至导线点的水平距离为mm 16255.7cos 1639cos 0021=⨯=⋅=θb b L L故弯止点至跨中截面的水平距离为mm 13468)1639162510204()(21=++=++b b k L L x同理可以计算N1、N2的控制点位置,将各钢束的控制参数汇总与表2-12。

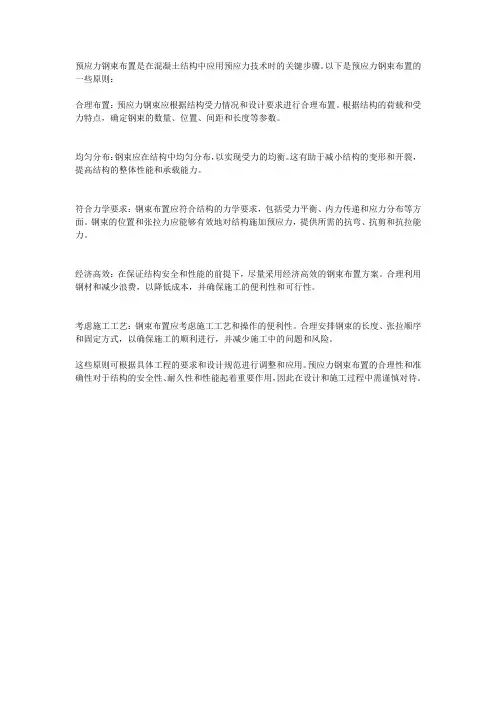

预应力钢束布置是在混凝土结构中应用预应力技术时的关键步骤。
以下是预应力钢束布置的一些原则:
合理布置:预应力钢束应根据结构受力情况和设计要求进行合理布置。
根据结构的荷载和受力特点,确定钢束的数量、位置、间距和长度等参数。
均匀分布:钢束应在结构中均匀分布,以实现受力的均衡。
这有助于减小结构的变形和开裂,提高结构的整体性能和承载能力。
符合力学要求:钢束布置应符合结构的力学要求,包括受力平衡、内力传递和应力分布等方面。
钢束的位置和张拉力应能够有效地对结构施加预应力,提供所需的抗弯、抗剪和抗拉能力。
经济高效:在保证结构安全和性能的前提下,尽量采用经济高效的钢束布置方案。
合理利用钢材和减少浪费,以降低成本,并确保施工的便利性和可行性。
考虑施工工艺:钢束布置应考虑施工工艺和操作的便利性。
合理安排钢束的长度、张拉顺序和固定方式,以确保施工的顺利进行,并减少施工中的问题和风险。
这些原则可根据具体工程的要求和设计规范进行调整和应用。
预应力钢束布置的合理性和准确性对于结构的安全性、耐久性和性能起着重要作用,因此在设计和施工过程中需谨慎对待。
第5章预应力钢束的估算与布置在计算中使用的组合结果并不是桥梁的真实受力。
确定钢束需要知道各截面的计算内力,而布置好钢束前又不可能求得桥梁的真实受力状态,故只能估算。
此时与真实受力状态的差异由以下四方面引起:①未考虑预加力的作用;②未考虑预加力对徐变、收缩的影响;③未考虑(钢束)孔道的影响;④各钢束的预应力损失值只能根据经验事先拟定。
5.1 估算依据根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》规定,估算数量时,应满足以下三方面要求:1)正常使用极限状态下的应力要求(6.3.1);2)承载能力极限状态下的强度要求(5.2.2);3)施工阶段的应力要求(7.2.8)。
本次设计要求第一种种方法进行估算。
由于此时还无法求知二次内力等等,估束时可将前面计算的弯矩内力乘以1.25作为估束依据。
1.钢绞线规格采用7Φ5,锚具采用OVM15型,以下为常用锚具尺寸:表5-1 锚具表2.后张法预应力混凝土构件,预应力钢筋的净间距及预应力钢筋的预留管道应符合下列要求:1)采用抽拔橡胶管成型的管道,其净间距不应小于4cm ,对于大吨位的预应力筋,不小于管道直径。
2)采用预埋铁皮套管,其水平净距不应小于4cm ,竖直方向在水平段可两套叠置,叠置套管的水平净距也不应小于4cm 。
管道至构件顶面或侧面边缘的净距不应小于3.5cm ,至构件底边缘净距不小于5cm 。
3)曲线预应力钢绞线弯曲半径不小于4m ,弯起角不大于30o 。
4)锚下应设置厚度大于15mm 的钢板和钢筋网。
5.2 预应力筋的估算方法按正常使用状态计算时,拉应力满足要求估算下限;压应力满足要求估算上限。
图5-1 内力简图规范(JTG D62-2004的6.3.1条)规定,对于抗裂验算, 写成计算式为: 在最大弯矩Mmax 作用下,截面上、下翼缘混凝土应力满足08.0m a x ≥-下下W M y σ 或 max8.0M W y ≥下下σ (5-1)在最小弯矩Mmin 作用下,截面上、下翼缘混凝土应力满足08.0min ≥+上上W M y σ或min8.0M W y -≥上上σ (5-2) 可将上式改为:上上W M y min8.0-≥σ (5-3)下下W M y max 8.0≥σ (5-4)e 上N y 下e 下Y 上 Y 下M min M ma+++----+--Mmin合成式中,上y σ、下y σ——由预应力在截面上缘和下缘所产生的应力;W 上、W 下——分别截面为上、下翼缘抗弯模量(可按毛截面考虑); m a x M 、 m in M ——荷载最不利组合时的计算截面内力,当为正弯矩时 取正值,当为负弯矩时取负值,且按代数值取大小。
预应力钢束估算及布置预应力钢束是一种用于加固混凝土结构的材料,通过施加预先设定的张力,使混凝土结构在使用过程中能够承受更大的荷载。
预应力钢束的估算和布置是预应力混凝土结构设计中非常重要的一环,下面将对其进行详细介绍。
一、预应力钢束估算预应力钢束的估算需要考虑以下几个因素:1.荷载:预应力钢束的估算需要根据混凝土结构所承受的荷载来确定。
荷载的大小和分布情况对预应力钢束的估算有着重要的影响。
2.混凝土强度:混凝土的强度对预应力钢束的估算也有着重要的影响。
强度越高的混凝土需要使用更多的预应力钢束来加固。
3.预应力钢束的材质和规格:预应力钢束的材质和规格也是估算的重要因素。
不同材质和规格的预应力钢束所能承受的荷载不同,需要根据具体情况进行选择。
4.预应力钢束的张力:预应力钢束的张力也是估算的重要因素。
张力越大的预应力钢束所能承受的荷载也越大。
在进行预应力钢束估算时,需要根据具体情况进行综合考虑,确定最终的预应力钢束数量和布置方案。
二、预应力钢束布置预应力钢束的布置需要考虑以下几个因素:1.荷载:预应力钢束的布置需要根据混凝土结构所承受的荷载来确定。
荷载的大小和分布情况对预应力钢束的布置有着重要的影响。
2.混凝土结构的形状和尺寸:混凝土结构的形状和尺寸也是预应力钢束布置的重要因素。
不同形状和尺寸的混凝土结构需要采用不同的预应力钢束布置方案。
3.预应力钢束的张力:预应力钢束的张力也是布置的重要因素。
张力越大的预应力钢束需要采用更加密集的布置方案。
4.预应力钢束的间距和跨度:预应力钢束的间距和跨度也是布置的重要因素。
不同间距和跨度的预应力钢束需要采用不同的布置方案。
在进行预应力钢束布置时,需要根据具体情况进行综合考虑,确定最终的预应力钢束布置方案。
预应力钢束估算和布置是预应力混凝土结构设计中非常重要的一环,需要根据具体情况进行综合考虑,确定最终的预应力钢束数量和布置方案。
预应力钢束的估算与布置估算与布置预应力钢束一、引言预应力钢束是一种用于加固混凝土构件的钢材,通过施加预先计算好的拉应力,使得构件在受力状态下能够承受更大的荷载。
本文将详细介绍预应力钢束的估算与布置方法,以确保工程的质量和安全性。
二、预应力钢束的估算1. 结构计算:首先需要进行结构计算,确定预应力钢束的数量和拉应力大小。
根据结构的荷载情况、材料强度和设计要求等参数,进行力学分析和计算,确定钢束的数量和拉应力的大小。
2. 钢束直径的选择:根据结构计算的结果,结合施工条件和工程要求,选择合适的钢束直径。
一般情况下,钢束直径越大,承载能力越高,但也会增加成本和施工难度。
3. 钢束布置方式:根据结构计算和现场实际情况,确定钢束的布置方式。
一般可选用单排、双排或多排等方式,具体根据结构的要求和钢束的数量来确定。
4. 钢束长度的计算:根据结构的跨度和布置方式,计算预应力钢束的长度。
一般情况下,钢束长度要略大于结构的跨度,以保证钢束的张紧长度和预应力效果。
5. 钢束搭接和锚固长度的确定:根据结构的要求和现场实际情况,确定钢束的搭接和锚固长度。
一般情况下,钢束的搭接长度要满足强度和刚度要求,锚固长度要满足预应力的要求。
三、预应力钢束的布置1. 布置方案的设计:根据结构需求和施工条件,设计合理的钢束布置方案。
主要包括钢束的位置、间距和布置方式等。
2. 钢束的定位和固定:根据布置方案,在混凝土构件中确定钢束的位置,并进行固定。
一般可以使用预留孔或预埋管等方式固定钢束。
3. 钢束张拉和固定:在混凝土构件浇筑后适当的时机,进行钢束的张拉和固定。
根据设计要求和施工规范,采用专业的预应力设备进行张拉,并在合适的时机进行固定。
4. 防护层和包覆混凝土:在钢束固定后,需要在钢束上加装防护层,并进行包覆混凝土。
防护层的主要作用是保护钢束免受外界环境的腐蚀和损伤,同时提高钢束与混凝土的粘结性能。
四、附件本文档所涉及的附件如下:- 结构计算报告- 钢束直径选择表- 钢束布置方案图- 钢束搭接和锚固长度表五、法律名词及注释1. 预应力钢束:用于加固混凝土构件的钢材,通过施加预先计算好的拉应力,使得构件在受力状态下能够承受更大的荷载。
预应力钢束的布置
1)跨中截面及锚固端截面的钢束位置
①.对于跨中截面,在保证布置预留管道构造要求的前提下,尽可能使钢束群重心的偏心距大些。
本算例采用内径70mm ,外径77mm 的预留铁皮波纹管,根据《公预规》9.1.1条规定,管道至梁底和梁侧净距不应小于3cm 及管道直径1/2。
根据《公预规》9.4.9条规定,水平净距不应小于4cm 及管道直径的0.6倍,在竖直方向可叠置。
根据以上规定,跨中截面的细部构造如图2-12所示。
由此可直接得出钢束群重心至梁底距离为:
cm
0.182)
0.92(12.55.12=++=
p a
②.对于锚固端截面,钢束布置通常考虑下述两个方面:一是预应力钢束合力重心尽可能靠近截面形心,是截面均匀受压;二是考虑锚头布置的可能性,以满足张拉操作方便的要求。
为使施工方便,全部3束预应力钢筋均锚于梁端,如图2-12所示。
钢束群重心至梁底距离为:
cm
593140
9550=++=
p a
图2-12 钢束布置图(尺寸单位:cm )
a ) 预制梁端部;
b ) 钢束在端部的锚固位置;
c ) 跨中截面钢束位置
2)其它截面钢束位置及倾角计算 ①钢束弯起形状、弯起角及其弯曲半径
采用直线段中接圆弧线段的方式弯曲;为使预应力钢筋的预加力垂直作用于锚垫板,N1、N2和N3弯起角05.7=θ;各钢束的弯起半径为:mm R N 800001=;mm R N 250002=;mm R N 250003=。
由图2-12 a )可得锚固点到支座中心的水平距离xi a 为:
cm 2535)tan7-(50-72a x321==== x x a a
②钢束各控制点位置的确定
以N3号钢束为例,其起弯布置如图2-13所示。
图2-13 曲线预应力钢筋布置图(尺寸单位:mm )
由0cot θ⋅=c L d 确定导线点距锚固点的水平距离
mm 28485.7cot )125500(=⨯-= d L
由)2/tan(02θ⋅=R L b 确定弯起点至导线点的水平距离
mm 163975.3tan 2500002=⨯=b L
所以弯起点至锚固点的水平距离为
m m 4486163928482=+=+=b d w L L L
则弯起点至跨中截面的水平距离为
mm L x w k 10204448614690)2502/29380(=-=--=
根据圆弧切线的性质,图中弯止点沿切线方向至导线点的距离与弯起点至导线点的水平距离相等,所以弯止点至导线点的水平距离为
mm 16255.7cos 1639cos 0021=⨯=⋅=θb b L L
故弯止点至跨中截面的水平距离为
m m 13468)1639162510204()(21=++=++b b k L L x
同理可以计算N1、N2的控制点位置,将各钢束的控制参数汇总与表2-12。
表2-12 各钢束弯曲控制要素表
钢束号 升高值c )(mm 弯起角 ( °) 弯起 半径
)(mm R
支点至锚固点的水平距离)(mm d
弯起点距跨中截面水平距离)(mm x k
弯止点距跨中截面水平距离)(mm
1N
1275
7.5
80000 25
1029
11463
③各截面钢束位置及其倾角计算
仍以N3号钢束为例(图2-13),计算钢束上任一点i 离梁底距离i i c a a +=及该点处钢束的倾角i θ,式中a 为钢束弯起前其重心至梁底的距离,mm a 125=;i c 为i 点所在计算截面处钢束位置的升高值。
计算时,首先应判断出i 点所在处的区段,然后计算i c 和i θ,即
当0≤-k i x x 时,i 点位于直线段还未弯起,0=i c ,故mm a a i 125==;0=i θ 当)(021b b k i L L x x +≤-<时,i 点位于圆弧弯曲段,i c 及i θ按下式计算,即
22)(k i i x x R R c ---=
(2-11)
R
x x k i i )
(sin 1
-=-θ (2-12)
当)()(21b b k i L L x x +>-时,i 点位于靠近锚固端的直线段,此时005.7==θθi ,i c 按下式计算,即
02tan )(θb k i i L x x c --=
各截面钢束位置i a 及其倾角计算i θ计算值详见表2-13。
表2-13 各截面钢束位置(i a )及其倾角(i θ)计算表
注:N1、N2、N3的2b L 分别为5233mm 、1637mm 、1637mm ,a 分别为290mm 、125mm 、125mm 。
④钢束重心位置复核
为验核上述布置的钢束群重心位置,现进行束界验算:
只要预应力钢筋重心线的偏心距p e 满足下式,就可以保证构件在预加力阶段和使用阶段,其上、下缘混凝土都不会出现拉应力: 1s G s p x p P M M
k e k N N αI I
-≤≤+ (2-13)
式中:
p e ——预应力钢筋重心线的偏心距p e ;
α——使用阶段的永存预加力pe N 与传力锚固时的有效预加力p N I 之比值,可近似地取
0.8α=;
1G M ——标准效应组合的弯矩值,见表2-10的①栏;
s M ——按作用(或荷载)短期效应组合计算的弯矩值,见表表2-10的⑧栏; p N I ——传力锚固时的有效预加力的合力。
s k ——上核心距:/()s x k I A y =⋅∑∑; x k ——下核心距:/()x s k I A y =⋅∑∑;
跨面
1
图2-14 钢束重心位置复核图示(尺寸单位:cm )
计算过程列于表2-14:
表2-14 钢束重心位置复核及束界验算
⑤钢束平弯段的位置及平弯角
2N 、3N 两束预应力钢绞线在跨中截面布置在同一水平面上,而在锚固端三束钢绞线
则都在肋板中心线上,为实现这种布筋方式,2N 、3N 在主梁肋板中必须从两侧平弯到肋板中心线上,为了便于施工中布置预应力管道,2N 、3N 在梁中的平弯采用相同的形式,其平弯位置如图2-15所示。
平弯段有两端曲线弧,形成S 形过渡,每段曲线弧的弯曲角为
007979.6180
10008.121≈=⨯=
π
θ
图2-15 钢束平弯示意图(尺寸单位:cm )
⑥钢束总长度计算
一根钢束的长度为曲线长度、直线长度与两端工作长度(mm 6002⨯)之和,其中钢束的曲线长度可按圆弧半径与弯起角度进行计算。
通过每根钢束长度计算,就可得出一片主梁所需钢束的总长度,以利备料和施工。
计算结果见表2-14,预应力钢束布置图见图2-15。
表2-15备料和施工的钢束总长度
钢束号
R
mm
i
θ
)(
左直线长1
X
mm
曲线长S mm 右直线长2
X
mm
有效长度
)(221X X S L ++=
mm
钢束预留长度 mm 钢束总长度 mm 1N 80000 7.5 3261 10472 2051/2 2466.86 1200 30716 2N 25000 7.5 4682 3272 13590/2 2461.30 1200 30699 3N
25000
7.5
1234
3272
20427/2
2481.24
1200
30640

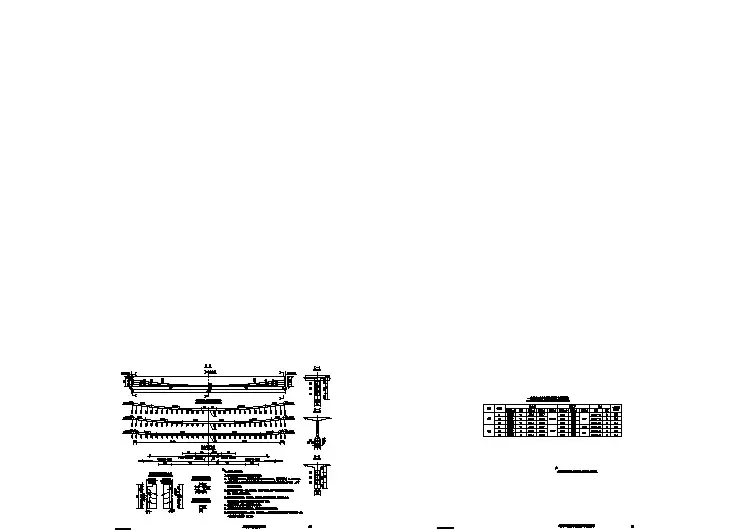

图2-16预应力钢束布置图(尺寸单位:cm )
3)非预应力钢筋布置
边梁:选用5根直径22mm 的HRB400钢筋,提供的钢筋截面积21900mm A s =;
中梁:选用5根直径18mm 的HRB400钢筋,提供的钢筋截面积21272mm A s =。
