方格网计算土方量原理方格网法是一种用于测量土地表面不规则形状的土方量的方法。
它是一种简单而有效的方法，可以帮助工程师和土木工程师快速准确地计算土地表面的土方量。
接下来，我们将介绍方格网法的原理和计算步骤。
方格网法的原理是将土地表面划分为一个个小方格，并通过对每个小方格的测量来计算土方量。
首先，需要在土地表面建立一个方格网，网格的大小可以根据实际情况来确定，一般情况下，网格大小为1米×1米或2米×2米。
然后，对每个小方格的高程进行测量，可以使用全站仪或其他测量仪器来进行高程测量。
通过对每个小方格的高程测量，可以得到土地表面的高程数据。
在进行高程测量之后，需要对每个小方格的面积进行测量。
可以通过测量每个小方格的边长来计算出每个小方格的面积。
在测量完所有小方格的高程和面积之后，就可以利用这些数据来计算土方量了。
土方量的计算公式为，土方量 = Σ(高程差×面积)。
其中，Σ表示对所有小方格进行求和，高程差表示每个小方格的最大高程和最小高程之差，面积表示每个小方格的面积。
通过对所有小方格的高程差和面积进行求和，就可以得到土地表面的土方量。
在实际应用中，方格网法可以帮助工程师和土木工程师快速准确地计算土地表面的土方量，特别是对于不规则形状的土地表面，方格网法可以更加方便地进行土方量的计算。
通过合理设置方格网的大小和密度，可以得到更加精确的土方量计算结果。
总之，方格网法是一种简单而有效的土方量计算方法，通过对土地表面进行方格划分和测量，可以快速准确地得到土方量的计算结果。
在工程实践中，方格网法可以帮助工程师和土木工程师更加方便地进行土方量的计算，为工程设计和施工提供重要的参考依据。
用方格网法计算土方步骤方格网法是一种常用的土方计算方法，可以用于计算土方的体积和步骤。
方格网法的基本原理是将土地划分为一系列方格，并测量每个方格的高程差。
然后，通过计算每个方格的体积，并将其累加，即可得到土方的总体积。
下面将详细介绍方格网法的计算步骤。
第一步：测量区域边界首先，需要准确测量土地或施工场地的边界线，并在各个角点处标记测量点。
这些测量点将作为方格网中每个方格的角点。
第二步：确定网格间距根据实际情况，确定方格网的间距。
间距的选择应该根据场地尺寸和地形的复杂程度进行合理调整。
通常情况下，间距可以选择为1米或更小。
第三步：建立方格网使用测量点确定的位置，可以使用绳子或钉子等工具在地面上建立方格网。
确保方格网的边缘和角点都严格平行和垂直。
第四步：测量高程差使用水准仪或其他测量工具，对方格网中的每个角点进行高程测量。
记录每个位置的高程数值。
第五步：计算体积根据高程差测量结果，可以计算每个方格的土方体积。
通常情况下，每个方格的土方体积计算公式为：V=(A1+A2+A3+A4)/4*h，其中A为方格四个角点的高程数值，h为方格中心点的高程数值。
第六步：累加体积将每个方格的土方体积累加，即可得到整个土地或施工场地的土方体积。
如果方格网是等距的，可以直接将每个方格的体积相加。
如果方格网是非等距的，需要按照实际情况进行体积调整。
方格网法可以用于计算多个区域的土方体积。
例如，可以将场地划分为不同的区域，然后按照上述步骤逐个计算每个区域的土方体积，并将结果累加得到总体积。
需要注意的是，方格网法只适用于地形平坦的场地。
如果场地地形复杂或存在斜坡等情况，则需要使用其他方法进行土方计算，如三角测量法或通过地形测量仪器获取高程数据。
总结起来，方格网法是一种简单而实用的土方计算方法，适用于平坦的场地。
通过将场地划分为一系列方格，并测量各个角点的高程数值，然后计算每个方格的土方体积并累加，可以得到土方的总体积。
土方计算案例（网格法案例）
一、用户提供的资料：

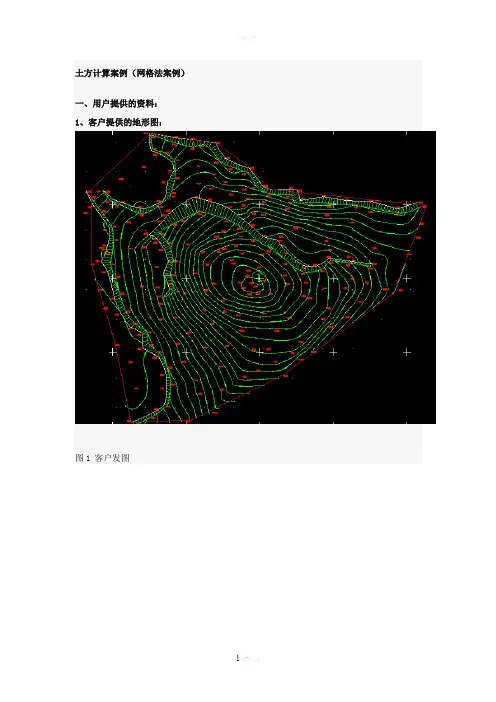

1、客户提供的地形图：
图1 客户发图
图2 地形图局部
地形图说明：
为自然等高线。
为自然离散点。
2、土方计算的区域：
图面上绘制需要进行土方计算的区域线，图1中的红色线条闭合区域为需要计算的区域。
3、设计标高的提供：（可选）
①提供设计等高线和离散点，用软件计算获得。
②不提供设计标高，通过软件的土方优化功能，计算后获得设计标高。
③可提供控制点和坡度，用软件计算获得。
4、其他计算条件或要求
边界处放坡。
二、土方计算结果
1、含计算结果及标注的DWG图
①每个网格角点标注自然标高、设计标高和标高差，标注每个网格的土方计算结果。

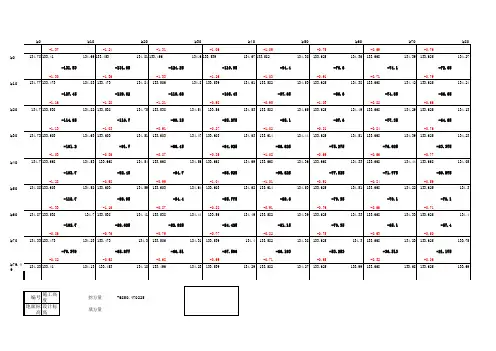

图3 土方网络的计算结果
②图面上生成土方零线（黄色线）
图4 土方零线
③土方计算结果：每个方格网的单项填挖方结果、合计的填挖方结果、放坡的填挖方结果及总计的填挖方结果。
图5 土方计算结果
④放坡绘制：可以绘制单级以及多级放坡。
图6 放坡绘制
2、EXCEL格式计算书
①土方结果（excel格式）：
