电伴热工作原理

引言电伴热是一种广泛应用于工业领域的加热技术。

它利用电能将热能转移到需要加热的物体表面，从而提供稳定的温度控制。

本文将介绍电伴热设计方案的基本原理、适用范围和设计要点。

1. 基本原理电伴热的基本原理是利用电阻材料在通电的情况下产生热量。

当电流通过电阻材料时，电阻材料会发热，将热量传递给周围环境或物体。

通过合理布置电阻材料，可以实现对物体表面的均匀加热。

2. 适用范围电伴热广泛应用于以下领域：•工业加热：在工业生产中，电伴热可用于加热管道、容器、储罐等设备，以保持工艺温度或防止冻结。

•仪器设备：电伴热可用于仪器设备的加热，例如实验室的试剂瓶、恒温槽等。

•电气设备：电伴热可用于电气设备的加热，例如控制柜、电缆、阀门等，以确保设备在低温环境下的正常运行。

•建筑保温：电伴热可用于建筑物的保温，例如地暖、防冻等。

3. 设计要点在进行电伴热设计时，需要注意以下几个要点：3.1 选择合适的电阻材料根据实际需求选择合适的电阻材料非常重要。

常见的电阻材料包括铜镍合金、铁铝合金等。

不同的材料具有不同的电阻-温度特性，因此需要根据需要选择合适的材料。

3.2 计算功率和导线尺寸在确定电阻材料后，需要根据需要的加热功率来计算所需的电流和电阻。

根据电流和电阻的关系，可以选择合适的导线尺寸。

3.3 设计布局和安装方式在设计电伴热布局时，需要考虑加热面积、接触面积和加热均匀性。

合理的布局可以最大程度地提高加热效果。

安装方式也需要根据实际情况进行选择，常见的安装方式包括粘贴、绕包和穿线等。

3.4 控制系统设计电伴热的控制系统设计非常重要。

根据实际需要选择合适的控制方式，例如温度控制器、定时开关等。

控制系统的设计可以使电伴热工作更加稳定和可靠。

结论电伴热设计方案是实现对物体表面加热的重要工艺。

合理的电伴热设计可以提高工艺效率、降低能耗并确保设备正常运行。

通过选择合适的电阻材料、计算功率和导线尺寸、设计合理的布局和安装方式以及优化控制系统设计，可以实现高效、稳定和可靠的电伴热加热效果。

什么是伴热？电伴热原理及应用
什么是伴热
伴热是补充被伴热体系在环境中散失的热量，以组持体系的温度不降低加热是给被加热体系提供热量，以提高体系的温度达到要求。

在石油、石化、化工等行业由于管线、设备需要在一定的温度（高于环境温度）下运行，如果采取保温措施，不论保温措施做的多厚，管线或设备的温度最终都会下降到环境温度。

仪表在冬天或气温较低时上冻, 将引起数据显示不正常,甚至冻坏表、造成停车等，会严重影响工艺安全生产，所以仪表的保温伴热在冬季安全生产中至关重要。

伴热，就是通过外界对管线或设备提供热量，当提供的热量与管线或设备的热损失相当时，管线既可以在该温度下保持温度的相对恒定，这种外界向管线或者设备提供热量的方法就是伴热。

伴热、温度、时间的关系
伴热分类，伴热有： 1，以电为能源的称为电伴热。

2，以蒸汽作为传热介质的称为蒸汽伴热。

蒸汽保温伴热系统
蒸汽走向：系统蒸汽→总进汽→放空（倒淋）→分管线→一次阀→仪表管钱→仪表表箱→回水阀→疏水器→回水集管→回水总阀→凝结水系统。

仪表蒸汽伴热示意图
保温伴热系统的启用
①在冬季即将来临时，先少开一点仪表蒸汽伴热供给阀，约10%~30%，供热一至两天让仪表伴热蒸汽预热，各保温设备，如伴热管、切断阀、疏水器，让各个法兰均匀受热，避免突然增压，使各连接头和法兰泄漏。

管道电伴热计算方法管道电伴热是一种通过电能将导热管道表面加热的方法。

它广泛应用于工业生产中需要保持管道内介质温度的场合，如石油化工、食品加工、医药制造等行业。

本文将详细介绍管道电伴热的计算方法及其应用。

一、管道电伴热的原理管道电伴热利用导热管道表面的加热电缆，通过电能将热量传导到管道表面，从而保持管道内介质的温度。

这种方法主要适用于管道长度较长、环境温度较低的情况下，可以有效地防止管道内介质的结冰、凝固或温度过低。

二、管道电伴热的计算方法1. 确定管道的材料和尺寸：首先需要确定管道的材料和尺寸，包括管道的直径、壁厚等参数。

这些参数将直接影响到伴热电缆的选择和布置。

2. 计算管道的伴热功率：根据管道的材料和尺寸，可以通过查表或使用相关公式计算出管道的伴热功率。

伴热功率是指在给定的环境温度下，为了保持管道内介质的温度不低于要求值，所需的加热功率。

3. 选择伴热电缆：根据计算得到的伴热功率，可以选择合适的伴热电缆。

伴热电缆通常有不同的型号和规格，需要根据实际情况选择合适的型号和长度。

4. 确定伴热电缆的布置方式：根据管道的长度和形状，确定伴热电缆的布置方式。

常见的布置方式有螺旋式、螺旋式交叉、螺旋式平行等。

5. 计算伴热电缆的长度：根据管道的长度和伴热电缆的布置方式，可以计算出伴热电缆的长度。

伴热电缆的长度应能够覆盖整个管道的表面，并且有一定的冗余长度。

6. 计算伴热电缆的电源要求：根据伴热电缆的长度和功率，可以计算出伴热电缆的电源要求，包括电压和电流。

根据电源的实际情况，选择合适的电源设备。

7. 安装和调试伴热电缆：根据设计要求，将伴热电缆安装在管道表面，并进行必要的调试工作。

调试包括检查电缆的接地情况、电阻值、绝缘电阻等。

三、管道电伴热的应用管道电伴热广泛应用于工业生产中需要保持管道内介质温度的场合。

例如，在石油化工行业中，管道电伴热可以防止石油、天然气等介质在管道中结冰、凝固或温度过低，从而保证生产的正常进行。

电伴热系统组成一、什么是电伴热系统？电伴热系统是一种通过电能来提供供热功能的系统。

它利用电热芯片或电热膜来产生热量，从而实现对管道、设备或结构物的加热功能。

电伴热系统主要由以下几部分组成：二、电伴热系统的组成部分1.电热芯片或电热膜电伴热系统的核心组件是电热芯片或电热膜。

它们通常由导电材料制成，能够产生热量并将热量传递到需要加热的对象上。

电热芯片通常较小且柔软，适用于较小的管道、设备或结构物的加热。

而电热膜则可以覆盖较大的面积，适用于大型设备或结构物的加热。

2.控制器电伴热系统的控制器用于控制电热芯片或电热膜的供电情况。

控制器可以根据设定的温度或时间来开启或关闭电热芯片或电热膜，以实现精确的加热控制。

控制器还会监测加热对象的温度，并根据需要调整加热功率。

3.温度传感器为了实现精确的温度控制，电伴热系统通常配备温度传感器。

温度传感器可以测量加热对象的温度，并将测量结果传输给控制器。

控制器会根据温度传感器的反馈信息来调整电热芯片或电热膜的供电情况，以维持设定的温度范围内。

4.绝缘材料由于电伴热系统需要直接与加热对象接触，为了安全起见，绝缘材料是必不可少的组成部分。

绝缘材料可以防止电热芯片或电热膜与加热对象之间的电流泄漏，并保护使用者免受电击的危险。

5.安装配件为了方便安装和使用，电伴热系统还需要一些安装配件，如固定夹、接线盒等。

这些安装配件可以帮助固定电热芯片或电热膜，并提供接线接口，以便连接电热系统的各个组件。

三、电伴热系统的工作原理电伴热系统的工作原理比较简单。

当控制器接收到供电信号后，会将电热芯片或电热膜通电。

导电材料中的电流经过电阻产生热量，并将热量传递给加热对象。

温度传感器会不断监测加热对象的温度，并将温度信息传输给控制器。

控制器根据温度传感器的反馈信息，调整电热系统的供电情况，以达到设定的加热效果。

四、电伴热系统的应用电伴热系统广泛应用于各个领域，以下列举几个常见的应用场景：1.管道防冻在寒冷的冬季，水管、燃气管道等容易受到冻结的影响。

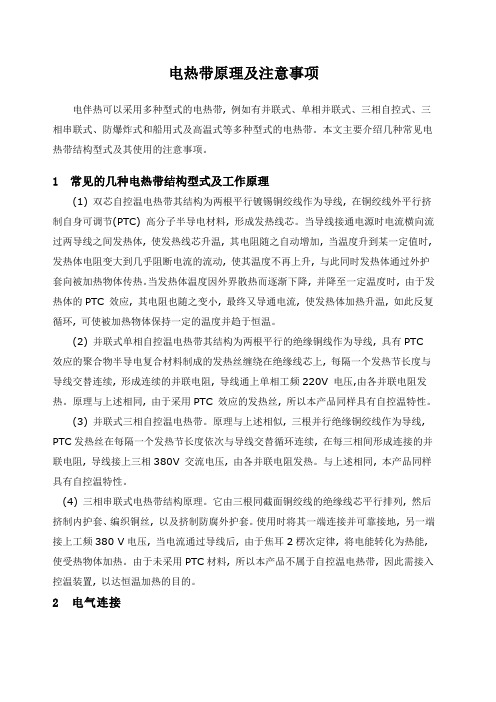

电热带原理及注意事项电伴热可以采用多种型式的电热带, 例如有并联式、单相并联式、三相自控式、三相串联式、防爆炸式和船用式及高温式等多种型式的电热带。

本文主要介绍几种常见电热带结构型式及其使用的注意事项。

1 常见的几种电热带结构型式及工作原理(1) 双芯自控温电热带其结构为两根平行镀锡铜绞线作为导线, 在铜绞线外平行挤制自身可调节(PTC) 高分子半导电材料, 形成发热线芯。

当导线接通电源时电流横向流过两导线之间发热体, 使发热线芯升温, 其电阻随之自动增加, 当温度升到某一定值时, 发热体电阻变大到几乎阻断电流的流动, 使其温度不再上升, 与此同时发热体通过外护套向被加热物体传热。

当发热体温度因外界散热而逐渐下降, 并降至一定温度时, 由于发热体的PTC 效应, 其电阻也随之变小, 最终又导通电流, 使发热体加热升温, 如此反复循环, 可使被加热物体保持一定的温度并趋于恒温。

(2) 并联式单相自控温电热带其结构为两根平行的绝缘铜线作为导线, 具有PTC 效应的聚合物半导电复合材料制成的发热丝缠绕在绝缘线芯上, 每隔一个发热节长度与导线交替连续, 形成连续的并联电阻, 导线通上单相工频220V 电压,由各并联电阻发热。

原理与上述相同, 由于采用PTC 效应的发热丝, 所以本产品同样具有自控温特性。

(3) 并联式三相自控温电热带。

原理与上述相似, 三根并行绝缘铜绞线作为导线, PTC发热丝在每隔一个发热节长度依次与导线交替循环连续, 在每三相间形成连接的并联电阻, 导线接上三相380V 交流电压, 由各并联电阻发热。

与上述相同, 本产品同样具有自控温特性。

(4) 三相串联式电热带结构原理。

它由三根同截面铜绞线的绝缘线芯平行排列, 然后挤制内护套、编织铜丝, 以及挤制防腐外护套。

使用时将其一端连接并可靠接地, 另一端接上工频380 V电压, 当电流通过导线后, 由于焦耳2楞次定律, 将电能转化为热能, 使受热物体加热。

电伴热目录电伴热概述电伴热作为一种有效的管道(储罐)保温及防冻方案一直被广泛应用。

其工作原理是通过伴热媒体散发一定的热量,通过直接或间接的热交换补充被伴热管道的损失,以达到升温、保温或防冻的正常工作要求。

20世纪70年代，美国能源行业就提出用电伴热方案来替代蒸汽伴热的设想。

70年代末80年代初，包括能源行业在内的很多工业部门已广泛推广了电伴热技术，以电伴热全面代替蒸汽伴热。

电伴热技术发展至今，已由传统的恒功率伴热发展到以导电塑料为核心的自控温电伴热。

我国工艺管线和罐体容器的伴热目前大多采用传统的蒸气或热水伴热。

电伴热是用电热的能量来补充被伴热体在工艺流程中所散失的热量，从而维持流动介质最合理的工艺温度，它是一种高新技术产品。

电伴热是沿管线长度方向或罐体容积大面积上的均匀放热，它不同于在一个点或小面积上热负荷高度集中的电伴热；电伴热温度梯度小，热稳定时间较长，适合长期使用，其所需的热量(电功率)大大低于电加热。

电伴热具有热效率高，节约能源，设计简单，施工安装方便，无污染，使用寿命长，能实现遥控和自动控制等优点，是取代蒸汽，热水伴热的技术发展方向，是国家重点推广的节能项目。

电伴热的分类常用电伴热针对不同的管道（罐体）可分为以下几种：1. 自限温（自控温）电热带：此电热带随温度升高电阻变大功率变小，由于其启动时电流较大，所以使用长度一般不超过100米，电热带可随意剪切，电热带无论多长，通上额定电压都能发热。

2. 并联式电热带：此电热带两根（或三根）平行的绝缘铜绞线作为电源母线，PTC特性发热丝缠绕在骨架上，每隔一个发热节长度为母线交替连接，形成连续的并联电阻，此电热带使用长度10-800米左右。

3. 串联式电热带：此电热带将三根具有相同截面积，一定长度的平行绝缘铜绞线为电源母线和发热芯线，将其一端可靠短接，另一端接上380V （或设计的电压）电源，就形成了一个星形负载，根据焦耳一楞次定律：Q=0.24IRT电能转化为热能星形负载不断放出热量，形成一条连续的、发热均匀的电伴热带。

电伴热工作原理
电伴热是一种利用电能将导热材料加热来实现加热管路、容器、仪表等设备的
加热方式。

它主要由电源、加热电缆、终端接头和安装附件等组成。

电伴热系统通过在导热材料表面布置加热电缆，利用电能将导热材料加热，从而达到加热的目的。

电伴热工作原理主要是通过加热电缆将电能转化为热能，从而实现对导热材料
的加热。

在电伴热系统中，加热电缆是起到核心作用的部件。

加热电缆通常由内部的发热导体、绝缘层、护套层等部分组成。

当电源接通时，电能通过导体传导到加热电缆中，使其发热，进而将热量传递给导热材料，实现对管路、容器等设备的加热。

在实际应用中，电伴热系统还配备有温度控制装置，用于监测导热材料的温度，并根据设定的温度值来控制加热电缆的通断，从而实现对导热材料温度的精确控制。

这样不仅可以保证导热材料的温度在安全范围内，还可以节约能源，延长设备的使用寿命。

电伴热工作原理的核心在于将电能转化为热能，并通过加热电缆将热能传递给
导热材料。

这种加热方式具有灵活、安全、可靠、节能等优点，因此在工业生产和民用领域得到了广泛的应用。

通过合理的设计和选择合适的加热电缆，可以实现对不同形状、不同材质的设备进行精确、有效的加热，满足生产和生活中对加热的各种需求。

总的来说，电伴热工作原理简单清晰，通过将电能转化为热能，实现对导热材
料的加热。

在实际应用中，通过温度控制装置的配合，可以实现对导热材料温度的精确控制，为生产和生活提供了便利。

电伴热系统的优点在于灵活、安全、可靠、节能，因此在各个领域有着广泛的应用前景。

集肤效应电伴热平衡柜工作原理一、引言随着工业技术的不断发展，电伴热技术在许多行业中被广泛应用，其中“集肤效应电伴热平衡柜”作为一种新型的伴热设备，其工作原理备受关注。

本文将对“集肤效应电伴热平衡柜”的工作原理进行详细阐述，以便更好地理解其在工业生产中的应用。

二、集肤效应电伴热平衡柜简介“集肤效应电伴热平衡柜”是一种新型的伴热设备，主要用于工业生产中的加热、保温等需求。

其采用了集肤效应电伴热技术，能够实现高效、均匀的加热效果，广泛应用于化工、石油、食品等行业的管道、容器等设备的保温加热。

三、工作原理1. 集肤效应电伴热技术“集肤效应电伴热平衡柜”采用了集肤效应电伴热技术，这是一种利用电磁感应原理进行加热的技术。

当电流通过导电体时，会在导电体表面产生一种名为“涡流”的电磁场，这种电磁场会产生热量，从而实现对导电体的加热。

而集肤效应是指电流主要通过导体表面传导，在导体内部传导微弱。

这种电磁感应产生的热量会迅速传导到导体表面，实现对导体的均匀加热。

2. 设备结构“集肤效应电伴热平衡柜”主要由伴热电缆、控制器、保护套管等部件组成。

伴热电缆作为主要的加热装置，负责产生集肤效应进行加热。

而控制器则起到控制伴热电缆工作状态的作用，能够实现对温度、加热时间等参数的精确控制。

保护套管能够有效地保护伴热电缆，确保其在恶劣环境下的可靠工作。

3. 工作原理当“集肤效应电伴热平衡柜”启动时，控制器会根据设定的参数，对伴热电缆进行供电控制。

电流通过伴热电缆时，产生的集肤效应会使整根电伴热电缆表面均匀产生热量，迅速实现对设备表面的加热。

控制器根据传感器检测的温度信号实时调节供电情况，以达到恒温保温的效果。

这样，通过不断调节伴热电缆的供电状态，保持设备表面的恒定温度，实现对设备的保温加热效果。

四、应用与发展“集肤效应电伴热平衡柜”作为一种新型的伴热设备，具有快速、均匀、可控的加热特点，已被广泛应用于化工、石油、食品等行业。

在化工生产中，能够实现对管道、储罐等设备的保温加热，提高了生产效率和产品质量。

管道电伴热及其安装介绍管道电伴热是一种常见的工业加热技术，它通过在管道周围安装加热电缆来提供恒定的加热，以防止管道内液体或气体在低温环境下结冻或凝固。

在寒冷的冬季，管道电伴热可以确保管道系统正常运行，保障生产和生活的正常进行。

本文将就管道电伴热及其安装进行介绍。

管道电伴热的原理是利用加热电缆产生的热量对管道进行加热，以保持管道内介质的温度在一定范围内。

加热电缆通常由导热材料和绝缘材料组成，可以根据实际需要选择不同类型和规格的加热电缆。

在安装管道电伴热时，首先需要对管道进行检测，确定管道的长度、直径和材质等参数，然后选择合适的加热电缆进行安装。

管道电伴热的安装过程需要按照一定的步骤进行。

首先，清洁管道表面，确保表面干净平整。

然后，在管道周围固定加热电缆，可以使用支架或绑扎带将加热电缆固定在管道上。

接下来，根据需要连接控制器和温度传感器，确保加热系统的正常运行。

最后，进行电气连接和绝缘处理，确保安装的电气设备符合相关安全标准。

管道电伴热的安装需要注意一些问题。

首先，要确保加热电缆的布置均匀，避免出现热量不均匀的情况。

其次，要注意加热电缆与管道之间的接触，确保加热效果良好。

另外，在安装过程中要注意防水防潮，避免加热电缆受潮影响使用寿命。

最后，在使用过程中要定期检查管道电伴热系统的运行情况，确保系统正常工作。

总的来说，管道电伴热是一种有效的保温加热技术，可以在寒冷环境下保障管道系统的正常运行。

在安装管道电伴热时，需要按照规范的步骤进行，确保安全可靠。

希望通过本文的介绍，读者能对管道电伴热及其安装有更深入的了解，为实际应用提供参考和指导。

电伴热的原理电伴热是一种利用电能产生热能的技术，它在工业生产和家庭生活中得到了广泛应用。

电伴热的原理是通过电流通入导电材料，使其产生热能，从而达到加热的效果。

电伴热的原理基于电阻加热效应。

当电流通过导电材料时，电子在材料内部运动产生了摩擦，这种摩擦会使材料发热。

导电材料的电阻越大，电流通过时产生的热量就越多。

电伴热的原理还涉及能量传导。

通过导电材料产生的热量会向周围环境传导，从而使整个材料表面产生均匀的加热效果。

这种能量传导可以通过导热和对流来实现。

导热是指热量通过导电材料的传导，而对流则是指热量通过流体介质的传递。

在电伴热系统中，通常会使用导电材料作为加热元件。

这些导电材料具有良好的导电性和耐高温性能，能够承受电流通入时产生的热量。

常见的导电材料包括铜、铝、镍铬合金等。

电伴热系统还包括控制和保护装置。

控制装置用于调节电流的大小，从而控制加热效果。

保护装置则用于监测电伴热系统的工作状态，一旦发生异常情况（如过载、短路等），会自动切断电流以保护系统安全。

电伴热技术具有许多优点。

首先，它可以实现局部加热，节约能源。

与传统的加热方式相比，电伴热可以更精确地控制加热位置和温度，减少能量的浪费。

其次，电伴热系统结构简单，安装方便。

不需要复杂的管道和阀门，可以灵活应用于各种场合。

此外，电伴热系统响应速度快，加热效果稳定，可以满足不同工艺对加热的要求。

在实际应用中，电伴热技术被广泛应用于工业生产和家庭生活中。

在工业生产中，它可以用于加热管道、储罐、容器等设备，保持介质的温度。

在家庭生活中，电伴热可以应用于地暖、暖气器、热水器等设备，提供舒适的室内温度。

电伴热是一种利用电能产生热能的技术，其原理基于电阻加热效应和能量传导。

通过控制电流大小和加热元件的材料选择，可以实现精确的加热效果。

电伴热技术具有局部加热、节能高效、安装方便等优点，得到了广泛应用。

随着科技的不断进步，电伴热技术将进一步发展，为人们提供更加舒适和便利的加热解决方案。
