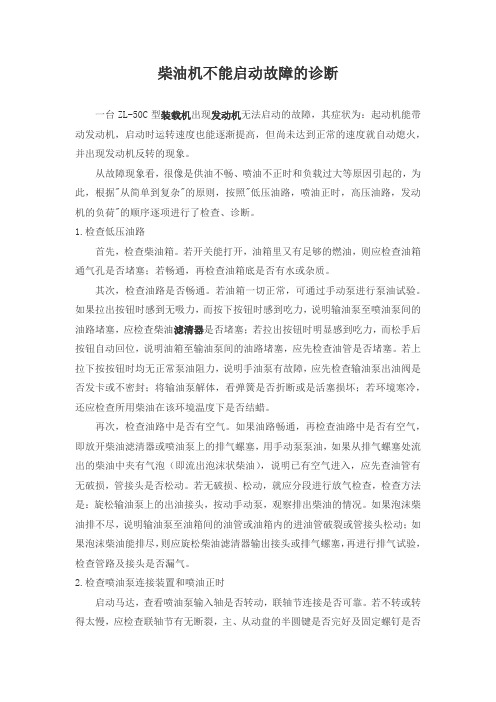

高低压油路故障检查与排除

柴油机不能启动故障的诊断一台ZL-50C型装载机出现发动机无法启动的故障，其症状为：起动机能带动发动机，启动时运转速度也能逐渐提高，但尚未达到正常的速度就自动熄火，并出现发动机反转的现象。

从故障现象看，很像是供油不畅、喷油不正时和负载过大等原因引起的，为此，根据"从简单到复杂"的原则，按照"低压油路，喷油正时，高压油路，发动机的负荷"的顺序逐项进行了检查、诊断。

1.检查低压油路首先，检查柴油箱。

若开关能打开，油箱里又有足够的燃油，则应检查油箱通气孔是否堵塞；若畅通，再检查油箱底是否有水或杂质。

其次，检查油路是否畅通。

若油箱一切正常，可通过手动泵进行泵油试验。

如果拉出按钮时感到无吸力，而按下按钮时感到吃力，说明输油泵至喷油泵间的油路堵塞，应检查柴油滤清器是否堵塞；若拉出按钮时明显感到吃力，而松手后按钮自动回位，说明油箱至输油泵间的油路堵塞，应先检查油管是否堵塞。

若上拉下按按钮时均无正常泵油阻力，说明手油泵有故障，应先检查输油泵出油阀是否发卡或不密封；将输油泵解体，看弹簧是否折断或是活塞损坏；若环境寒冷，还应检查所用柴油在该环境温度下是否结蜡。

再次，检查油路中是否有空气。

如果油路畅通，再检查油路中是否有空气，即放开柴油滤清器或喷油泵上的排气螺塞，用手动泵泵油，如果从排气螺塞处流出的柴油中夹有气泡（即流出泡沫状柴油），说明已有空气进入，应先查油管有无破损，管接头是否松动。

若无破损、松动，就应分段进行放气检查，检查方法是：旋松输油泵上的出油接头，按动手动泵，观察排出柴油的情况。

如果泡沫柴油排不尽，说明输油泵至油箱间的油管或油箱内的进油管破裂或管接头松动；如果泡沫柴油能排尽，则应旋松柴油滤清器输出接头或排气螺塞，再进行排气试验，检查管路及接头是否漏气。

2.检查喷油泵连接装置和喷油正时启动马达，查看喷油泵输入轴是否转动，联轴节连接是否可靠。

若不转或转得太慢，应检查联轴节有无断裂，主、从动盘的半圆键是否完好及固定螺钉是否松动。

柴油车起动困难或无法起动故障的诊断与排除作者：苏建成来源：《科技视界》 2015年第18期苏建成（安徽蚌埠汽车管理学院装备技术系，安徽蚌埠 233011）随着社会经济的不断发展，对环境保护、降低大气污染的要求日趋严格。

车辆特别是载重车已逐步柴油化。

尽管柴油机具有动力性好，故障率低等优点，但柴油机在运行—段时间之后，难免会出现这样或那样的故障，如不及时处理，将会影响柴油机的正常工作，甚至造成严重故障。

柴油机出现故障，应该有步骤、有目的地进行检查与分析，切不可手忙脚乱盲目检查，胡乱拆卸，应根据故障的异常征兆、迹象、响声、出现时机、变化规律等来寻找故障产生部位。

判断柴油机故障的一般原则是：结合结构、联系原理、弄清现象、结合实际、从简到繁、由表及里、按系分段、查找原因。

1 故障现象柴油机在起动机带动下，转速达到起动转速，但不能起动，通常表现为：（１）起动时无爆发声，不能起动。

（２）起动时可听到连续的爆发声，有白烟或少量黑烟排出，但不能起动。

２故障原因起动困难故障原因包括四个方面：电路故障、油路故障、进排气通道堵塞故障和供油不正时故障。

2.1 电路故障（1）蓄电池电力不足或接头松动；（2）停油控制装置损坏；（3）起动预热控制装置失效(冬季)。

2.2 油路故障油路故障分为低压油路故障和高压油路故障。

（1）低压油路故障①油箱油量不足或油箱开关关闭；②输油泵性能差或损坏；③输油管路、滤清器或滤网堵塞；④管路漏气，油路中进入空气；⑤油路中有水或柴油牌号不对。

（2）高压油路故障①喷油泵出油阀密封不良；②喷油泵溢油阀不密封；③喷油器不喷油；④喷油器喷油雾化不良。

2.3 进排气通道堵塞（1）空气滤清器堵塞；（2）排气制动阀卡滞。

2.4 供油不正时（1）供油提前角调整不对，供油过早或过迟；（2）喷油泵联轴器接合盘损坏或联轴器螺栓松动，使供油时机改变。

３故障诊断与排除根据故障诊断排除的基本原则，首先检查排除电路故障。

3.1 检查排除电路故障（1）如果起动时起动机转速不够，不能带动柴油机达到起动转速，故障原因为蓄电池电力不足或接头松动。

柴油机故障及维修1、柴油机启动困难(1)检查低压油路①检查柴油箱下部的柴油开关是否打开，利用排污阀放净柴油箱中的水和污油；检查并排除柴油滤清器、集滤器中的水和污油。

②拧松高压油泵泵体上的放气螺钉，用手动泵泵油，观察低压油供送是否顺畅、充足。

如果柴油内有待续排除不净的空气，应检查手动泵前管路中各环节有无漏气之处，如管接头垫片是否损坏，管接头是否拧紧，管路是否损坏、有裂纹等。

用手油泵泵油时，若感到来油困难、吸油不畅，说明低压油路中有堵塞之处，应检查柴油集滤器滤网、柴油集滤器滤芯或管路中是否堵塞。

气温低时，应检查柴油牌号是否对，是否因柴油析蜡或水结冰而堵塞油路。

排除堵塞至吸油顺畅、排油无气泡时为止。

③用手动泵泵油时，若非上述原因而泵不出柴油，则说明手动泵活塞磨损过度，或阀被污物垫起、损坏，或手动泵密封损坏，应更换手动泵。

(2)检查高压油路若低压油路无故障且仍不能启动，应检查高压油路的工作情况。

①检查高压油泵油量调整齿杆活动是否灵活，是否卡在停油位置，或因其他形式的损坏而引起了不能供油。

②检查高压油泵供油时间是否正确。

如果供油时间不正确，应调整至标准正时。

③排除高压油管内的空气。

如果柴油高压油管内有空气，凭借起动机带动柴油机转动有时很难排除，则柴油机也很难启动。

为此，应松开各个喷油器连接高压油管的螺栓，按下启动按钮(或旋转启动钥匙至“启动”)使用起动机带动柴油机旋转，直到每根高压油管喷出燃油，然后拧紧高压油管连接螺栓。

④如果至此柴油机仍然不能启动，则应检查喷油器和高压油泵本身是否有故障。

喷油器主要有烧死、雾化不良和喷油压力调整不正确等故障。

高压油泵主要有柱塞副磨损超限而导致供油压力不足、调速弹簧折断等故障。

应注意，高压油泵的调整必须在高压油泵试验台上进行；喷油器也是如此，必须有压力试验器。

2、柴油机工作时冒白烟(1)检查水温柴油机水温过低，会使柴油机燃烧室内的温度过低，柴油喷入后不易雾化燃烧，部分柴油仍呈雾滴状随排气排出，则烟色呈白色。

蓝擎国Ⅲ高压共轨柴油机故障诊断与案例分析潍柴动力客户服务中心2009年4月目录第一章概述 (4)1.1高压共轨系统概述 (4)第二章故障诊断与案例分析 (10)2.1故障分类 (10)第一类故障：发动机无法启动 (12)第二类故障：发动机启动困难（能起动，但较困难） (15)第三类故障：发动机启动后自动熄火 (17)第四类故障：发动机冒黑烟 (19)第五类故障：发动机动力不足 (21)第六类故障：发动机跛行回家 (23)第七类故障：发动机怠速不稳 (25)第八类故障：发动机始终在高于怠速的某一低转速运行 (26)第九类故障：其他故障 (27)2.2部件故障分析 (29)（一）喷油器：易造成动力不足、冒黑烟、启动困难、跛行回家故障 (29)（二）高压油泵：易造成不能启动、启动困难、跛行回家故障 (29)（三）共轨管：易造成启动困难、跛行回家故障 (30)（四）ECU：易造成发动机不能启动、熄火故障 (30)（五）传感器（参见传感器检查）、线束 (30)（六）油门踏板：易造成发动机1000转、怠速高 (30)附：传感器检查 (32)第三章潍柴动力蓝擎国Ⅲ柴油机闪码表 (40)3.1故障码的读取 (41)3.2手动清除故障码的方法 (42)3.3潍柴动力蓝擎国Ⅲ故障码列表（通用于WP高压共轨系列柴油机） (43)第四章ECU针脚定义图及常规测量 (52)第一章概述1.1高压共轨系统概述发动机满足国Ⅲ排放有多种技术手段，潍柴动力率先采用了更先进的德国BOSCH（博世）电控高压共轨系统。

与其他技术相比，BOSCH高压共轨系统可靠性高、经济性好，安全、舒适，而且具有智能化的特点，同时可以达到未来国Ⅳ、国Ⅴ排放标准的要求。

蓝擎国Ⅲ系列柴油机按照欧洲研发流程开发，采用国际先进的铸造、加工、装配设备和工艺，配套零部件采取全球供应链采购模式，经过了充分的产品验证才推向市场，保证了产品的优秀品质。

到目前为止，已有10万台潍柴动力蓝擎国Ⅲ柴油机在国内外运行，深得用户好评，实践证明蓝擎国Ⅲ：故障率低更可靠——比机械泵发动机的故障率低63%油耗进一步降低——同等情况下比国Ⅱ机械泵车辆低5-10%维护保养成本低——与机械泵发动机相比，按每年行驶18万公里计算，10L机低1650元/年、12L机低828元/年油品适应性更好——与机械泵发动机相比，对杂质、水的过滤能力更强，油品无特殊要求，且燃油系统三包期更长第一：振动小、噪声低，可靠性更高机型噪声（分贝）振动对比WD615提速性能驾驶400公里疲劳程度WD615 115 100%WP10 97 提高10% 63%WP12 96 提高15% 50%第二：油耗低潍柴动力充分利用电控高压共轨系统的控制功能，开发了一系列节油新技术，推出了省油专属技术产品和个性化动力。

奥迪A6L TDI发动机供油系统故障诊断及排除1、燃油供给系统故障的判断及诊断方法（1）柴油机燃油供给系统故障判断的基本方法和故障诊断方法1）区分、判断是否为高、低压油路故障。

松开输油泵的手油泵用力压几下，若感觉轻松，压力小，则为低压油路故障；若感觉费劲，且有柴油打开溢油阀后的压油过程，则低压油路正常。

2）检查高压油路是否正常。

松开喷油泵出油管接头，启动启动机，看是否有油柱喷出，一般能喷出50～100cm的高度，且无气泡，否则为高压油路故障。

3)检查低压油路故障的原因。

松开喷油泵出油管，用手油泵泵油，若能将柴油从油箱吸出，并从手油泵出口压出，则故障在喷油泵和滤清器 ；若不能，则故障在手油泵或至油箱的油路中。

可用一新油管、小油箱取代原来油管泵油，分段检查故障部位。

4）区别是喷油器故障还是汽缸压力过小或喷油正时不当。

将喷油器拆下，并重新连接在燃烧室外面，启动启动机，看喷油器喷雾情况，若喷雾良好，则故障为汽缸压力低或喷油正时不当；若喷雾滴油或不喷油，则为喷油器故障。

（2）柴油机故障诊断方法。

1）柴油机故障的诊断。

一般先检查发动机启动是否顺利，是不能启动是难启动。

如不能启动，则进一步观察排气管有无冒烟，若不冒烟（或烟量极少），则说明无柴油喷入燃烧室，故障为喷油量太少或不喷油；若冒大量白烟，则说明喷入燃烧室的柴油不能燃烧，造成启动困难，故障为喷油雾化不良、汽缸压力太低或喷油正时不对；若上述故障不严重，则启动罗为困难，往往须经过多次启动后才能启动。

2）发动机若能顺利启动，接下来就要检查柴油机排烟情况，迷是对柴油机燃烧状况的一种检验。

若排气冒烟量大于正常情况，即归纳为排气冒烟。

是冒灰白烟还是冒黑烟有时不能看得很清。

一般冒烟无力且烟量大，多为冒灰白烟；冒烟时伴有放炮声则多为冒黑烟3）柴油机喷油雾化、喷油正时和汽缸压力三方面故障较轻时，往往旰灰白烟，再严重时，即会影响到柴油 机的启动。

柴油机冒黑烟且发动机动力尚好（有时甚至很好）多为喷油量大引起的冒烟。

柴油机的修理方法以及保养措施柴油机在运转一段时间之后，出现故障是很正常的现象，但是这时就要对其进行合理的维修了，那么该怎么去维修才好呢?以下是店铺为你整理的柴油机的修理，希望能帮到你。

柴油机的修理1 柴油机常见故障原因分析1.1柴油机常见故障表现柴油机常见故障的种类非常之多且很复杂，常同时出现多种故障。

柴油机的温度不正常，例如机油、冷却水以及排气的温度高于正常范围，轴承过热等。

外观出现了异常，例如柴油机冒黑烟、自烟、蓝烟，漏油、漏水、漏气等情况出现。

柴油机的运转异常，例如启动困难、功率不足、转速不稳定等。

柴油机的压力不能够达到正常水平，例如冷却水、燃油的压力不能够达到规定的正常范围之内，压缩压力不能满足要求。

柴油机出现异常声响，例如在柴油机作业的时候，出现了敲击声、碰撞声、规律性的摩擦声。

柴油机出现了异常气味，例如烧焦的臭味、烟味等。

1.2柴油机常见故障原因分析1.2.1违规操作一是新的或是经过大修之后的柴油机，未经过充分走合运行就直接进行高负荷作业，从而造成柴油机零部件磨损严重，甚至出现拉缸、活塞卡住等严重事故。

二是在过冷的环境之下作业时没有进行任何的暖车就直接启动，对零件带来了严重的损害，导致故障的发生。

三是机油量不足，没有及时添加机油，导致了柴油机的润滑变得太差，导致零件出现严重的磨损，甚至导致零件表面烧坏。

四是柴油机冷却水量不足，导致受热零件温度过高而对零件造成了损坏。

五是由于柴油机的机油与冷却水长时间维持在一个偏低的温度之下，或是由于油温过高或是油压偏低，都会对零件造成磨损。

1.2.2柴油机维护保养工作不到位一是由于机油添加或是更换机油不及时，从而造成柴油机机油量不足、机油被污染变质而失去了润滑的性能，从而引起零件的磨损。

二是没有及时的清洗燃油滤清器、燃油箱，使燃油系统出现了堵塞，进而使得供油量达不到止常标准，使柴油机工作无力。

三是对空气滤清器的清理不及时，滤清的效果大幅度下降，增大了空气流动的阻力，减少了进气量，使得柴油机的工作无力，甚至对气缸等零件造成破损。

情景四综合故障诊断与修复单元4.1 捷达SDI柴油车故障诊断与检修4.1.1.正常行驶发动机突然熄火辆柴油捷达（采用VE-EDC型电控轴向柱塞式分配泵）SDI（自然吸气式直接喷射）在正常行驶中，突然熄火，再次启动无启动征兆。

首先使用KTS650 检查发动机控制系统，有6 个故障码储存（很多可能是人为造成的），记录后清除，再次检查，系统显示一切正常。

连接FSA450对曲轴位置传感器进行测试，启动时得到的波形与正常的相同车型对比，波形正常。

启动时，观察到该车的节气门始终是处于全开状态，而正常的应该节气门在打开点火开关时处于全开位置；启动后怠速时处于关闭的状态。

喷入启动液，发动机可以着车，但接着就熄火。

利用KTS650对系统进行执行元件的主动测试，测试结束后再次读取故障码，发现出现了一个故障码，是进气翻板控制阀对地短/断路，且该故障码无法清除。

拆下进气翻板控制阀插头，发现插头中一个接脚已经氧化锈蚀。

对该插头进行处理，把故障码清除。

重新启动发动机，发动机正常启动。

对该车进行路试，感觉车辆运行基本正常。

读取故障码，出现了一个44F8 的故障码，内容是喷油正时起始控制差异，且该故障码清除后一着车会再次出现。

进入系统基本设定功能，按照提示，进行喷射正时基本设定，此时的“喷射开始”学习 KW（曲轴转角）值为13.8°。

然后读取数据流，发现在原地连续急加速时，节气门执行器开度值可以达到72%（与汽油电控发动机的节气门开度表述相反，对于柴油喷射汽车，开度值越大，节气门实际打开角度越小）。

此时节气门处于关闭位置，但在2~3s后，可以观察到节气门突然又打开，数据流显示此时的节气门执行器开度值达到4%。

反复踩下油门踏板几次，情况都一样。

而正常车怠速时，节气门执行器开度值的大小始终为72%。

根据存在的喷油正时起始控制差异故障码，一般认为造成节气门开度不正常的原因应该是分配泵调整不当所致。

结合在前面进行喷射正时设定时测得的“喷射开始”KW值为13.8°，决定调整喷射正时。
