柴油机几种常见故障的诊断与排除柴油机是农用机械的心脏，其故障直接影响农用柴油机械的性能，笔者根据多年的经验，对其故障诊断及排除进行初步探讨。
1 柴油机起动困难。
1.1 故障原因。
柴油机起动困难的原因牵涉面较广，总的说有3个方面，供油系统、压缩系统、配气系统故障。
1.2 故障原因的查找应首先检查喷油器是否正常向汽缸中喷油。
为此，可减压摇动曲轴，并在给油的同时用耳朵贴近汽缸，细听有没有正常的清脆喷油声音。
然后根据有无喷油声音分别采取不同检查程序。
①喷油正常。
由于喷油器有正常喷油声，说明油路没有问题，因此应着重检查供油时间是否正确。
如果供油时间没问题，则可采用简单的手感法检查汽缸压缩力是否太低。
压缩力没问题时，说明汽缸活塞、气门、气门座及缸盖垫的密封性没问题，可进一步将喷油器放到汽缸外检查其喷雾情况。
如果喷雾正常则应进一步检查喷油泵的起动供油压力。
上述各项检查都属正常时，说明供油系统和压缩系统基本正常。
接着应转向配气机构的检查。
首先打开气门罩，观察气门弹簧及摇臂有无断裂，没有的话则可进一步检查配气相位，即气门的开闭角度和气门间隙是否正确。
如果这些都没有问题时，说明配气系统的工作也正常。
②不喷油。
当听不到正常喷油声时，说明油路有问题，首先可以对低压油路进行检查。
先松开喷油泵的放气螺丝进行放气，如果不来油，可以顺着油路，从喷油泵一端向油箱一端找出阻塞部位。
低压油路没问题并经放气后仍不能起动．则应检查高压油路，这时可松开喷油泵端的高压油管，摇转曲轴并给油。
如果喷油泵出口来油，则说明问题在喷油器，应检查喷油器针阀偶件是否卡死。
如果出油口不来油，则应拆下喷油泵，检查柱塞是否卡死或者严重磨损，弹簧是否折断。
调速器的拉，杆或齿杆是否卡死在不供油位对于两缸柴油机，不用拆下喷油泵，只需打开喷油泵检视窗便能进行这些检查。
1.3 故障的排除。
经过以上检查如发现供油时间、气门间隙、配气相位不合格时，可以通过调整加以恢复，调整方法将在后面进行专门介绍。
柴油机常见油路故障现象及检查排除方法柴油机油路故障一般为漏、堵、疏等。
一、漏油有外漏和内漏。
外漏油现象：供油系下部有油滴落，输油管、输油泵、柴油滤清器、高压油泵等漏油直接影响发动机正常工作。
高压油管单根漏油仅影响发动机动力下降，怠速不稳。
检查排除方法：外漏油一般有较明显痕迹，针对漏油部位进行处理，如果是胶管、高压油管、柴滤密封圈、接头垫圈等破损应予更换。
金属管可用铜焊修复。
油箱漏油处理，必须把油放净并清洗干净并打开油箱盖，铁皮油箱破漏用铜焊修补，铁板油箱用电焊修补。
内漏现象1、指供油系统内部某个部位内部漏油致使高压油泵油腔内不能保持长久耐压（正常压力为0.5-1.5公斤/cm2），而造成发动机冷车起动困难或不能起动，但经手泵泵油后就能起动。
检查排除方法：拆下柴油滤清器回油管上和高压油泵回油管上的逆止阀和输油泵上的止回阀，查看弹簧是否折断或有脏物造成阀门关闭不严，重点检查止回阀的阀门，它是胶木或尼龙做成，很可能粘有一些细小的金属屑造成关闭不严。
如果弹簧没问题，清理干净装回即可。
内漏现象2、高压油泵润滑油油面升高或漫出加油口，高压油泵润滑压力式（如6102）的发动机机油油面升高、变稀、有柴油味。
检查排除方法：先拆下输油泵检查柱塞是否磨损漏油，如果发现漏油更换输油泵即可。
如果输油泵正常，故障应在高压油泵的柱塞磨损而导致部分柴油泄漏到润滑油中去。
必须更换柱塞并作高压油泵校验，机油和机油滤芯也要同时更换。
内漏现象3、曲轴箱油面升高，变稀，有柴油味。
发动机动力下降，怠速不稳，排气冒淡白色烟雾。
检查排除方法：检查喷油器工作是否正常，动车断油检查，即逐缸松开高压油管接头，若个别缸断油后发动机转速无明显变化，证明故障在该缸喷油器。
拆下喷油器进行校验，更换喷油不雾化或滴油的喷油嘴，经统一校验合格后装复并将发动机机油及机油滤清器滤芯更换即可。
二、堵：即油路不畅，供油不足。
现象：发动机提速困难，动力不足，烟色正常。
检查排除方法：用手泵泵油若阻力较大，可断定柴油滤清器太脏受阻，更换柴滤芯即可。

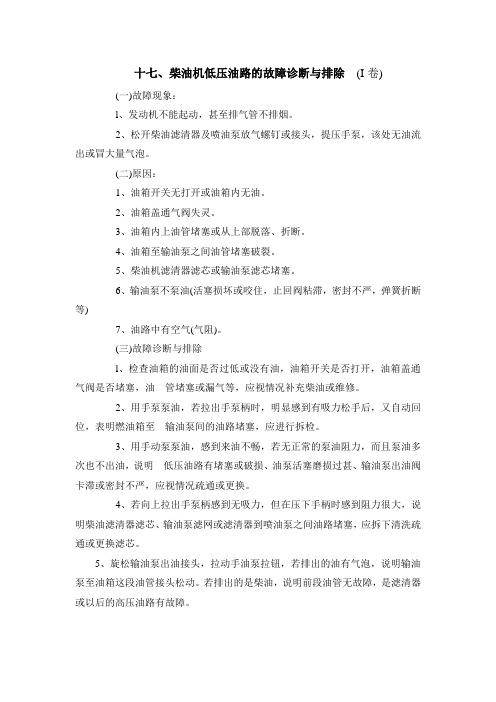

十七、柴油机低压油路的故障诊断与排除(I卷)
(一)故障现象：
l、发动机不能起动，甚至排气管不排烟。
2、松开柴油滤清器及喷油泵放气螺钉或接头，提压手泵，该处无油流出或冒大量气泡。
(二)原因：
1、油箱开关无打开或油箱内无油。
2、油箱盖通气阀失灵。
3、油箱内上油管堵塞或从上部脱落、折断。
4、油箱至输油泵之间油管堵塞破裂。
5、柴油机滤清器滤芯或输油泵滤芯堵塞。
6、输油泵不泵油(活塞损坏或咬住，止回阀粘滞，密封不严，弹簧折断等)
7、油路中有空气(气阻)。
(三)故障诊断与排除
l、检查油箱的油面是否过低或没有油，油箱开关是否打开，油箱盖通气阀是否堵塞，油管堵塞或漏气等，应视情况补充柴油或维修。
2、用手泵泵油，若拉出手泵柄时，明显感到有吸力松手后，又自动回位，表明燃油箱至输油泵间的油路堵塞，应进行拆检。
3、用手动泵泵油，感到来油不畅，若无正常的泵油阻力，而且泵油多次也不出油，说明低压油路有堵塞或破损、油泵活塞磨损过甚、输油泵出油阀卡滞或密封不严，应视情况疏通或更换。
4、若向上拉出手泵柄感到无吸力，但在压下手柄时感到阻力很大，说明柴油滤清器滤芯、输油泵滤网或滤清器到喷油泵之间油路堵塞，应拆下清洗疏通或更换滤芯。
5、旋松输油泵出油接头，拉动手油泵拉钮，若排出的油有气泡，说明输油泵至油箱这段油管接头松动。
若排出的是柴油，说明前段油管无故障，是滤清器或以后的高压油路有故障。
柴油机供油系出现故障，如何判断是低压油路故障还是高压油路故障？用手油泵泵油.可感觉压油压力.如无压力.说明低压油路故障.如,有压力.再将高压管拆下.转动曲轴.看出油否.如不出油.可能是柴油泵被卡在熄火位置.如出油但柴油机起动困难,切发动机无力.说明柴油泵柱塞磨损.一、故障现象l、发动机无起动迹象，甚至排气管不排烟。
2、松开柴油滤清器及喷油泵放气螺钉或接头，提压手泵，该处无油流出或冒大量气泡。
二、故障原因1、油箱开关无打开或油箱内无油。
2、油箱盖通气阀堵塞。
3、油箱内上油管至喷油泵间油管堵塞或从上部脱落、折断。
4、油箱至输油泵之间油管破裂有漏气部位，使油路中进入空气。
5、柴油机滤清器滤芯或输油泵滤芯堵塞。
6、输油泵不泵油(活塞损坏或咬住，止回阀粘滞，密封不严，弹簧折断等)7、喷油泵溢油阀不密封。
8、油路中渗进了水或使用的柴油牌号不对。
三、故障诊断与排除l、松开喷油泵放气螺钉，用手泵泵油，若无油漏出，应检查油箱的油面是否过低或没有油，油箱开关是否打开，油箱盖通气阀是否堵塞，油管堵塞或漏气等，应视情况补充柴油或维修。
2、用手泵泵油，若拉出手泵柄时，明显感到有吸力松手后，又自动回位，表明燃油箱至输油泵间的油路堵塞，应进行拆检。
3、用手动泵泵油，感到来油不畅，若无正常的泵油阻力，而且泵油多次也不出油，说明低压油路有堵塞或破损、油泵活塞磨损过甚、输油泵出油阀卡滞或密封不严，应视情况疏通或更换。
4、若向上拉出手泵柄感到无吸力，但在压下手柄时感到阻力很大，说明柴油滤清器滤芯、输油泵滤网或滤清器到喷油泵之间油路堵塞，应拆下清洗疏通或更换滤芯。
5、旋松输油泵出油接头，拉动手油泵拉钮，若排出的油有气泡，说明输油泵至油箱这段油管接头松动。
若排出的是柴油，说明前段油管无故障，是滤清器或以后的高压油路有故障。
柴油发电机常见故障与排除柴油机保养维修技巧柴油发电机常见故障与排除1 启动困难1.1 故障现象柴油发电机在起动机带动下,转速达到启动转速,但不能启动,通常表现为:(1)启动时无爆发声,排气口无烟排出,不能启动.(2)启动时可听到连续的爆发声,有白烟或少量黑烟,但不能启动.1.2 故障原因(1)低压油路的故障1)油箱内无油或油面太低,吸管吸不上油.2)油管破裂,油管接头松动漏油.3)供油系统有空气或管路不通,造成发动机不着火.4)柴油中有水,冬季结冰,造成管路不通;冬季使用的柴油标号不符,造成柴油析蜡,堵塞滤清器及油管.5)长期不清洗,不更换柴油滤清器滤芯,造成堵塞.6)喷油泵溢流阀弹簧折断或被异物垫起,使柴油从低压油路流回柴油箱,从而使低压油路不能保持一定油压,发动机不着火.（2）输油泵故障1)止回阀装配不当,或者使用时间过长,使阀座面磨损过甚.2)滤网堵塞.3)输油泵的柱塞发咬,或弹簧折断,或磨损严重,输油泵不能正常供油.4)输油泵推杆咬住.5)手油泵活塞密封不严.(3)供油传动系的故障1)调速器传动杆件磨损过甚,使供油齿条拉杆不能达到启动油量和额定供油量的位置.2)停油汽缸卡死在最低油位,不能使发动机着火,或停油汽缸的连接部分脱落.3)操纵杆连接销轴磨损严重,不起控制作用.(4)喷油泵的故障1)调正齿杆咬死,或柱塞因弹簧折断而卡住,使供油齿杆始终停留在停车位置.2)柱塞磨损过甚,或柱塞在套筒中卡住.3)齿轮磨损严重,使柱塞和挺杆的间隙过大,造成泵油量下降,导致发动机不着火.4)供油调整齿圈的锁紧螺栓松动或脱落,使泵的供油量改变.5)出油阀有污物垫起,或出油阀弹簧折断而漏油或者一阀发卡.6)喷油泵联轴器接合盘损坏,或者联轴器螺栓松动,使供油时间变化,导致发动机不着火.7)喷油泵传动轴和传动齿轮连接松脱,造成喷油泵不工作.8)中间正时齿轮或喷油泵传动齿轮打坏.（5）喷油器的故障1)高压油泵接头松动或高压油管破裂.2)喷油嘴堵塞或喷油嘴针阀由于过热而卡死.3)喷油嘴偶件磨损严重,漏油,雾化不好.4)喷油嘴喷雾压力变化,压力过低,不能燃烧.5)喷油嘴损坏.6)密封垫不密封,漏气.1.3 故障的判断和排除(1)首先检查油箱的油位,如果无油或油位太低,应加注.油位加足后,用手油泵供油,并打开柴油滤清器上的放气螺塞,检查油路中是否有空气, 如有应排净.如果空气排不净,应检查油管接头是否松动和油管有无破裂.检查时可用干净的毛巾将接头和怀疑管线破裂的地方擦净,再用手油泵泵油观察,如果又出现柴油,说明该处松动或破裂.(2)用手油泵泵油,如果来油不畅,说明低压油路中有堵塞现象,应检查油水分离器(粗滤器)、柴油滤清器及管路.特别强调的是应检查油水分离器中的金属滤芯是否堵塞.(3)用手油泵泵油,并打开柴油滤清器上的旋紧螺塞,检查柴油中是否有水珠,如果有水珠,应放出油箱中的油水,重新加入合格的柴油.(4)用手油泵泵油时,感到没有抽力,泵油多次不出油,即是手油泵活塞磨损过甚,或者阀被污染垫起,或磨损严重而密封不严.应检修或更换手油泵,如果在泵油时感到有弹力和阻力,在手柄下压时很痛快,而放开手柄能自动回位,说明油泵的进油管至油箱有阻塞之处.在这一点上将油箱至油水分离器,至输油泵管线全部换成透明的耐压塑料管,对油流和阻塞看得十分清楚.另外,手油泵盖密封不好也会引起输油泵泵油不良.(5)通过上述检查,如一切正常,应检查喷油泵的工作情况,检查传动齿轮是否松脱打坏,喷油提前角是否变化,联轴器固定螺栓是否松动.如果发动机喷油泵轴转动,应拆卸油泵高压油管接头,用起动机带动发动机,并将油门加大,如果喷油泵油管接头松脱处没有油流出,应检查和校验喷油泵.检验喷油泵应在油泵试验台上进行,按标准调正.如果喷油泵校验后,喷油提前角一切正常,仍发动不起来,应拆卸喷油器,检验喷油压力,喷嘴雾化情况,如果雾化不良,也会造成发动机的启动困难.一定要按季节更换符合标准的柴油,防止柴油析蜡.2 工作粗暴2.1 故障现象发动机运转不稳,伴随着排气管冒黑烟而产生类似金属的敲击声.加速时敲击声加剧,高速时敲击声减弱或消失,怠速时又再现敲击声.2.2 故障原因(1)由于喷油泵联轴器固定螺栓松动,造成提前角过大.(2)燃油质量差或各缸供油量不均匀,个别缸供油量过大.(3)长期的高速运行,发动机温度过高或产生爆燃.(4)燃烧室积炭严重也会产生爆燃.2.3 故障排除及时调整供油提前角,并使用正确的燃油.柴油机保养维修技巧发动机是一部机器的核心部件，因此发动机的保养与维修至关重要。
柴油机低压油路常见故障的分析与排除
【摘要】针对柴油发动机燃料系低压油路中不供油、供油不足、供油不稳及漏气等常见故障，从判断依据、诊断方法、检查重点等方面进行了系统的分析，为使用和维修人员处置相关问题提供经验参考。
【关键词】柴油机；燃料系；低压油路；故障分析
随着柴油发动机性能的不断提高，其在建筑机械上的应用也日益广泛。
在使用中燃料系的故障往往出现在供油系统中的低压油路部分，由于其线路复杂、辅助部件较多，往往给诊断检查工作带来一定的难度，本文就柴油机低压油路中常见的不供油、供油不足、供油不稳及漏气等故障的判断检查方法和经验介绍给大家。
1. 不供油
1.1 判断依据：将喷油泵放气螺钉松开，用手油泵泵油，此时放气螺钉处无柴油流出。
若有油流出，可将输油泵螺塞松开，检查弹簧是否折断，若未断，则说明低压油路无故障，属喷油泵问题。
1.2 检查步骤。
（1）检查油箱是否有油，油箱开关是否打开，通气孔是否堵塞，有问题应先予以排除。
（2）松开输油泵出油口油管接头，用手油泵泵油，若有油流出，说明故障在输油泵与喷油泵之间；若无油流出，说明从油箱至输油泵段油管有漏气或堵塞现象。
可松开输油泵进油口的油管接头，看
粗滤器是否完全堵塞，铜垫圈是否平整，若无问题则多属此段油管有漏气，应仔细查出漏气点。
（3）以上检查若均无问题，剩下的就只有两种可能：一是柴油滤清器完全堵塞，二是溢流阀失效。
判断的方法是前者手泵油很费力，后者手泵油不费力。
1.3 检查重点：由于油路堵塞往往要有一个过程，所以不供油故障多为漏气所造成，应作为检查的重点。
2. 供油不足
2.1 判断依据：将喷油泵放气螺钉松开，用手油泵泵油，此时放气螺钉处有油流出，但流量较少。
若油量正常，则将输油泵螺塞松开，检查弹簧是否折断，活塞是否滑动不良，无问题则不属低压油路故障。
2.2 检查步骤：根据手泵油费力与否，若费力，则属柴油滤清器大部堵塞，可拆下清洗保养或更换滤芯；若不费力，可拧紧放气螺钉后再用手油泵泵油，如果手感上无变化，则属溢流阀故障，应给予检查或更换。
2.3 检查重点：多为柴油滤清器堵塞或输油泵弹簧折断。
3. 供油不稳
3.1 判断依据：将喷油泵放气螺钉松开，用手油泵泵油，此时流出的油中含有气泡。
燃油中含有气泡，将使发动机运转不稳，甚至会导致自动熄火，但这种运转不稳往往没有一定的规律，与喷油泵
调速器故障造成的较有规律的运转不稳有着明显的区别。
3.2 检查步骤：
（1）检查油箱油位（有时油位低到接近吸油口时会产生此故障现象）。
（2）检查输油泵进油口管接头及垫圈是否完好。
有些喷油泵在此处是用胶管加铁丝绞紧的办法接头，由于胶管老化或铁丝绞紧处松动而造成漏气的情况较为多见。
（3）仔细检查油箱至输油泵段的油管是否有漏气，有必要的话可更换一条油管。
（4）检查手油泵紧固处是否良好，输油泵壳体是否由于拧紧螺塞时用力过大而出现裂缝。
3.3 检查重点：输油泵进油口油管接头及油箱至输油泵段油管是否漏气。
4. 低压油路漏气
4.1 判断依据：
在输油泵完好的情况下，若无弹簧折断、活塞严重磨损等现象，可分以下两种情况来判断：
（1）当发动机运转情况良好且能正常熄火时，若再启动困难（注意与冷车启动困难相区别）则多属输油泵至喷油泵段低压油路（包括喷油泵低压油腔）存在漏点。
（2）当发动机运转不稳且无规律，甚至自行熄火，则属油箱至
输油泵段负压油路漏气。
4.2 检查步骤。
（1）对于输油泵至喷油泵段油路，由于在发动机工作时，油压高于大气压力，即使油路有漏点也只能漏油，不能进气，因此并不影响发动机的正常工作。
当发动机正常熄火后，由于油从漏点渗出，使高于大气的油压不能维持，甚至引起空气倒灌，造成再次启动发动机的困难。
为了确认这一判断，可用一条新油管从输油泵跳过柴油滤清器暂时直接接至喷油泵，然后在排气后启动发动机再进行观察，若故障消失就可确定是这一段油路出了问题；若故障现象仍在，则说明喷油泵柱塞套筒定位螺钉、放气螺钉或回油螺钉的铜垫圈损坏或安装不正，应仔细观察，将漏点查出。
实践证明，因铜垫圈不合规格（内圆过大）或安装中心不对称而造成漏油漏气的现象十分常见，应引起重视。
若发现厚铜垫圈因装偏已被压伤，则必须更换新垫圈，不要勉强使用。
（2）对于油箱至输油泵段油路，由于在发动机工作时，其压力低于大气压力，因此只要有极微小的漏气点就会将外部空气吸入并引起发动机工作不稳，甚至自行熄火。
具体的判断方法是：当发动机自行熄火后，松开喷油泵放气螺钉，用手油泵泵油，若发现放气螺钉处开始排出带大量气泡的油流并且在反复手泵后，仍无法使油流完全不含气泡时，就可确定负压油路存在漏气点。
此段油管的漏气点多发生在输油泵进油口油管接头处，一般为铜垫圈损坏、铜垫
圈安装不正、软胶油管在此处因老化或被钢丝网刺破而出现裂口等，特别是采用铁丝箍紧的连接，最易在此处出现漏气现象。
（3）从油箱出来的一段硬油管和伸入油箱的那段吸管一般极少出现漏气现象。
但若上述经常漏气的部位查不到漏气点，也就不得不检查它们。
为了确诊，可用一条长塑料管取代这段硬油管向输油泵供油，观察漏气现象是否消失，若仍不消失，最后漏气点则必然是在伸入油箱的吸油管上。
