梁木模板与支撑计算书

梁模板支撑计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。

模板支架搭设高度为4.5米，基本尺寸为：梁截面 B ×D=450mm ×1100mm ，梁支撑立杆的横距(跨度方向) l=0.60米，立杆的步距 h=1.50米，梁底增加1道承重立杆。

45001500110图1 梁模板支撑架立面简图采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1 = 25.000×1.100×0.600=16.500kN/m(2)模板的自重线荷载(kN/m)：q2 = 0.350×0.600×(2×1.100+0.450)/0.450=1.237kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到，活荷载标准值P1 = (1.000+2.000)×0.450×0.600=0.810kN均布荷载 q = 1.2×16.500+1.2×1.237=21.284kN/m集中荷载 P = 1.4×0.810=1.134kN面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；A计算简图0.158弯矩图(kN.m)剪力图(kN)0.034变形图(mm)经过计算得到从左到右各支座力分别为N1=2.228kNN2=7.218kNN3=1.266kN最大弯矩 M = 0.158kN.m最大变形 V = 0.4mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.158×1000×1000/32400=4.873N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3×4333.0/(2×600.000×18.000)=0.602N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.380mm面板的最大挠度小于255.0/250,满足要求!二、梁底支撑方木的计算（一）梁底方木计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 7.218/0.600=12.030kN/m最大弯矩 M = 0.1ql2=0.1×12.03×0.60×0.60=0.433kN.m最大剪力 Q=0.6×0.600×12.030=4.331kN最大支座力 N=1.1×0.600×12.030=7.940kN方木的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 5.00×10.00×10.00/6 = 83.33cm3；I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；(1)方木抗弯强度计算抗弯计算强度 f=0.433×106/83333.3=5.20N/mm2方木的抗弯计算强度小于13.0N/mm2,满足要求!(2)方木抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×4331/(2×50×100)=1.299N/mm2截面抗剪强度设计值 [T]=1.30N/mm2方木的抗剪强度计算满足要求!(3)方木挠度计算最大变形 v =0.677×10.025×600.04/(100×9500.00×4166666.8)=0.222mm方木的最大挠度小于600.0/250,满足要求!三、梁底支撑钢管计算(一) 梁底支撑横向钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。

400800梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)700mm。

梁模板使用的木方截面60×120mm，梁模板截面侧面木方距离400mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取1.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.000m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=24.000kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×24.000=21.600kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×21.60+1.40×3.60)×0.80=24.768N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×17.280+1.4×2.880)×0.400×0.400=0.396kN.m经计算得到面板抗弯强度计算值 f = 0.396×1000×1000/43200=9.173N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×17.280+1.4×2.880)×0.400=5.944kN截面抗剪强度计算值 T=3×5944.0/(2×800.000×18.000)=0.619N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×17.280×4004/(100×6000×388800)=1.284mm面板的最大挠度小于400.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×21.60+1.40×3.60)×0.80×0.70/1=17.34kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=17.338kN；穿梁螺栓的布置距离为侧龙骨的计算间距700mm。

盖梁模板支撑受力计算书某大桥墩柱盖梁模板支撑受力计算，取左4#墩进行受力计算。

一、荷载计算1、盖梁荷载：系梁钢筋砼自重：G=61m3×25KN/m3=1525KN墩柱顶面部分的混凝土由墩柱承载，故不计算G´=1525-3.14×1²×（1.9×2.1）×25＝1227偏安全考虑，以全部重量作用于底板上计算单位面积压力：F1=G´÷S=1227KN÷（2.1m×16.05m）=38.23KN/m22、施工荷载：取F2=1.5KN/m23、振捣混凝土产生荷载：取F3=2.0KN/m24、3mm厚钢模板：取F5=0.5KN/m25、方木：取F6=7.5KN/m36、45b号工字钢：取F7=0.87KN/m二、底模强度计算底模采用组合钢模板，面板厚t=3mm，肋板高h=50mm，厚b=4mm，面板及肋板总高H=53mm，验算模板强度采用宽B=300mm平面钢模板。

1、钢模板力学性能（1）弹性模量E=2.1×105MPa。

（2）截面惯性矩：I=［by23+By13-(B-b)(y1-t)3］/3 （公式1）其中：y1=［bH2+(B-b)t2］/［2(Bt+bh)］=［4×532+(300-4)×32］/［2(300×3+4×55)］=6.205mm y2=H-y1=53-6.205=46.795mm将y1=6.205mm，y2=46.795mm代入公式1得：I=［4×46.7953+300×6.2053-(300-4)(6.205-3)3］/3=15.73cm4（3）截面抵抗矩：W=I/y2=15.73/4.6795=3.36cm3（4）截面积：A=Bt+bh=300×3+4×50=11cm22、钢模板受力计算（1）底模板均布荷载：F= F1+F2+F3=38.23+2+1.5=41.73KN/m2q=F×B=41.73×0.3=12.51KN/m（2）跨中最大弯矩：M=qL2/8=12.51×0.32/8=0.14KN·m（3）弯拉应力：σ=M/W=0.14×103/3.36×10-6=41.7MPa＜［σ］=140MPa 钢模板弯拉应力满足要求。

梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书1、模板参数木支撑纵距Lb (m): 0.500；立杆计算高度H (m): 3.000;立杆采用方木；立杆方木截面宽度b(mm): 80.000；立杆方木截面高度h(mm): 80.000；梁底斜撑方木截面宽度b1 (mm): 40.000:梁底斜撑方木截面高度h1 (mm): 60.000:帽木长度La(m): 1.000:帽木截面宽度b2 (mm): 60.000:帽木斜撑方木截面高度h2 (mm): 80.000:斜撑与立杆连接处到帽木的距离h0 (mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350；混凝土与钢筋自重(kN/m2): 25.000；振捣混凝土荷载(kN/m2): 1.000；新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数梁侧斜撑截面宽度b3 (mm): 40.000；梁侧斜撑截面高度h3 (mm): 60.000；梁侧背楞截面宽度b4 (mm): 40.000；梁侧背楞截面高度h4 (mm): 60.000；梁侧斜撑至梁侧背楞的距离Ld(m): 0.150；4、面板参数面板选用类型: 胶合面板；面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材：杉木；方木弹性模量E(N/mm2): 9000.000；方木抗压强度设计值fv(N/mm2): 10.000；6、斜撑方木参数斜撑方木选用木材：杉木；斜撑方木弹性模量E(N/mm2): 9000.000；斜撑方木抗压强度设计值fv(N/mm2): 11.000；7、帽木方木参数帽木方木选用木材：杉木；弹性模量E(N/mm2): 9000.000；抗剪强度设计值fv(N/mm2): 1.400；抗弯强度设计值fm(N/mm2): 11.000；8、梁侧背楞参数梁侧背楞选用类型：杉木；梁侧背楞弹性模量E(N/mm2): 9000.000；梁侧背楞抗弯强度设计值fm(N/mm2): 11.000；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

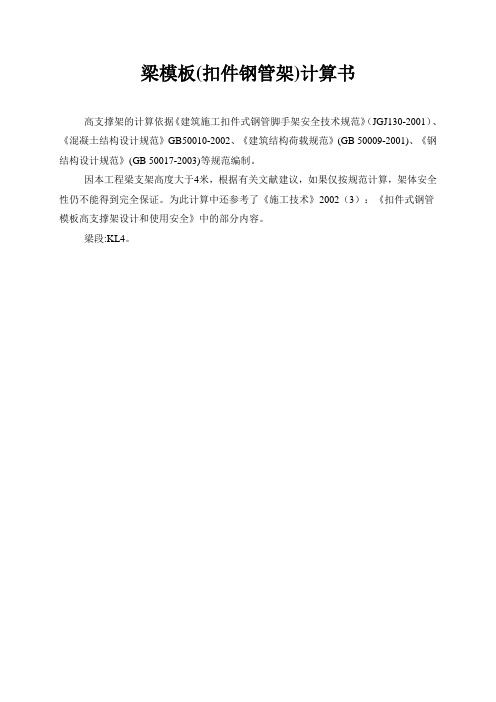

梁模板(扣件钢管架)计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:KL4。

一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.20；梁截面高度D(m)：0.80；混凝土板厚度(mm)：140.00；立杆沿梁跨度方向间距L a(m)：1.00；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.50；板底承重立杆横向间距或排距L b(m)：1.50；梁支撑架搭设高度H(m)：5.70；梁两侧立杆间距(m)：0.60；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数：1；采用的钢管类型为Φ48×3.5；立杆承重连接方式：可调托座；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.50；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木材抗压强度设计值fc(N/mm)：10.0；木材抗弯强度设计值fm(N/mm2)：11.0；木材抗剪强度设计值fv(N/mm2)：1.4；面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：60.0；梁底方木截面高度h(mm)：80.0；梁底纵向支撑根数：2；5.梁侧模板参数主楞间距(mm)：1000；次楞根数：4；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：3.50；主楞合并根数：2；次楞材料：木方；宽度(mm)：60.00；高度(mm)：80.00；斜撑类型：设主楞，设次楞，不设穿梁螺栓；斜撑材料类型：方木；斜撑截面宽度b1(mm)：60；斜撑截面高度h1(mm)：80；斜撑脚点与顶点的水平距离(m)：0.15；斜撑脚点与顶点的竖向距离(m)：0.30；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。

附件一梁底支撑架及梁侧模板计算书以酒店最大梁KZL3(1)：梁截面为1400mmx2900mm为计算依据，其余梁可参考此梁进行支撑架搭设，转换层层高为5.6m。

材料选用：模板：梁底模采用12mm厚竹胶板，梁侧模采用18mm厚木模胶合板，木枋截面：60mm*80mm，钢管：Φ48*2.8mm(实测值)钢管。

φ12对拉螺杆，U型顶托。

采用2.5m的立杆，在梁截面方向正中增加4排立杆，立杆间距500，沿梁长度方向立杆间距600，离地150高设置纵横向扫脚杆，第二道水平连系杆离地1.25m，第三道水平连系杆离地2.35m，立杆上口采用U型顶托(质量必须可靠)，U型顶托上设置短向双钢管用于支承梁底模，在搭设梁底支模架时，短向双钢管均需与大梁两侧立杆上的水平杆扣件连接。

梁侧模距梁底200高设置第一道对拉螺杆，底下3排螺杆纵横间距控制在460mm以内。

梁内严禁穿竹筒(大梁易在此处开裂)，改用φ16PVC管，在大梁上口采用一排一次性螺杆，用以确保梁截面。

设置纵向连续剪力撑，将荷载往框架柱传递。

横向每隔4根立杆设置剪刀撑，剪力撑采用6m钢管。

梁支模架与浇捣成型的框支柱用钢管抱箍连接成整体，增加其整体稳定性。

为防止立杆集中力过大，抵抗对楼面砼产生冲切破坏，在梁截面方向立杆下铺设槽钢，槽口向上，或采用50mm~60mm厚松木板塞在靠近立杆的扫脚杆下方，以增大受力面积。

KZL3(1)框支梁支模示意图一、底板模板计算：底板模计算跨度为150mm，取计算单元为0.6m，现进行强度及挠度验算，按四跨连续梁计算。

荷载统计：模板自重：q1=0.35*0.6*(2*2.7+1.4)/1.4=1.02kn/m梁钢筋砼自重：q2=25.5*0.6*2.9=44.4kn/m振捣砼时产生的荷载标准值：q3=2*0.6=1.2kn/m合计：Q=1.2*(q1+q2)+1.4*q3=1.2*(1.02+44.4)+1.4*1.2=56.2kn/m强度验算：验算式：W≥M/ fmM=0.121*QL2=0.121*56.2*0.15*0.15=0.15kn.m板模板截面抵抗矩：W=600*12*12/6=14400mm3=13 N/mm2f=M/W=0.15*106/14400=10.4N/mm2＜fm=13 N/mm2木材抗弯强度设计值fm强度符合要求挠度验算：验算式：ωA=KwqL4/100EI≤L/400Q=1.02+44.4=45.4kn/mE=9.5*103N/mm2I=600*12*12*12/12=86400mm4Kw=0.967ωA=KwqL4/100EI=0.967*45.4*1504/100*9.5*103*86400=0.27mm≤L/400=150/400=0.375mm挠度符合要求二、梁底木楞验算梁底木楞采用60*80木枋，计算跨度为600mm，计算单元为150mm，按四跨连续梁进行验算。

模板支撑计算书楼面模板支撑系统采用开平市亿利牌钢管门式架进行搭设。

《梁模板》主梁的模板支架搭设方式均采用双体品字排列法搭设，计算最大梁：梁截面为400×1000，层高3.3米,支承梁底模的内楞选用80mm ×80mm松木枋，间距为300mm，外楞选用两根80mm×80mm松木枋。

模板的传力体系：楼面荷载及结构自重→底模→内楞木→外楞木→门架顶托→楼地面1、梁底模板计算选取规格为1500×400×18的梁底模板作为计算单元，按五跨连续梁计算，计算简图如图1。

（1）荷载计算a、模板自重标准值：5×0.02×0.30=0.030kN/mb、新浇筑混凝土自重标准值：24×0.30×1=7.2kN/mq =1.2×(0.030+7.2+0.45)+1.4×0.6=10.06kN/m 按《结构静力计算用表》进行计算，则：M max =0.105ql 2=0.105×10060×0.32=95.07N.m （2）强度验算截面惯性矩I=12b ×h 3=12250×203=166667mm 4 截面抵抗矩W=6b ×h 2=6250×202=16667 mm 3∴σmax = M max /W=95.07×103/16667=5.7N/ mm 2查《建筑施工手册》，木材的抗弯强度设计值f m =13N/mm 2 ∵f m =13 N/mm 2>σmax =5.7N/ mm 2 ∴满足要求。

（2）挠度验算查《建筑施工手册》，常用松木的弹性模量E=9000 N/ mm 2ωmax =0.644×EI ql 1004=0.644×166667900010010400671034⨯⨯⨯⨯-=0.7mm[ω]=l /250=400/250=1.6mm >ωmax =0.7mm ∴挠度验算符合要求。

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=900mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)1200mm。

梁模板使用的木方截面50×100mm，梁模板截面侧面木方距离250mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

当浇筑速度大于10m/h或坍落度大于180mm时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:——混凝土的重力密度，取24.000kN/m3；其中γct ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.900m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=21.590kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×21.600=19.440kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×4.000=3.600kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×19.44+1.40×3.60)×0.90=25.531N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 33.75cm3；截面惯性矩 I = 25.31cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×17.496+1.40×3.240)×0.250×0.250=0.160kN.m 经计算得到面板抗弯强度计算值 f = 0.160×1000×1000/33750=4.728N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×17.496+1.40×3.240)×0.250=3.830kN 截面抗剪强度计算值T=3×3830.0/(2×900.000×15.000)=0.426N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×17.496×2504/(100×6000×253125)=0.305mm面板的最大挠度小于250.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力N = (1.2×19.44+1.40×3.60)×0.90×1.20/2=15.32kN 穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=15.319kN；穿梁螺栓的布置距离为侧龙骨的计算间距1200mm。

梁高支模设计计算书梁高支模设计计算书4.3.3.1梁模板钢管高支撑架计算模板支架搭设高度为8.6米。

基本尺寸为：梁截面B ×D=900mm ×3250mm ，梁支撑立杆的纵距(跨度方向) l=0.45米，立杆的步距h=1.20米，梁底增加5道承重立杆。

梁顶托采用100×100mm 木方。

模板为18mm 厚胶合板，木方规格100×100mm ，间距250mm 。

梁模板支撑架立面简图计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。

集中力大小为F = 1.20×25.000×0.350×0.500×0.230=1.208kN 。

采用的钢管类型为48×3.0。

1、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.000×3.250×0.900+0.500×0.900=73.575kN/m 活荷载标准值q2 = (2.000+1.000)×0.900=2.700kN/m面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为:8600W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.2×73.575+1.4×2.700)×0.230×0.230=0.487kN.m 经计算得到面板抗弯强度计算值f = 0.487×1000×1000/48600=10.022N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.2×73.575+1.4×2.700)×0.230=12.706kN 截面抗剪强度计算值T=3×12706.0/(2×900.000×18.000)=1.176N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×73.575×2304/(100×6000×437400)=0.531mm 面板的最大挠度小于230.0/250,满足要求!2、梁底支撑木方的计算作用荷载包括梁与模板自重荷载，施工活荷载等。
