HXD1D型电力机车操作说明

HXD1D型电力机车操作说明

HXD1D型电力机车操作说明1.开机前检查：在使用HXD1D型电力机车之前，必须进行全面的开机前检查，包括但不限于以下内容：-检查机车外观是否完好，有无明显损坏；-检查机车润滑是否充足，机油、齿轮油、空气滤清器等是否需要更换；-检查机车电磁制动器、动力转向器、牵引电机、制动装置等重要部件是否正常；-检查机车轮对、车轮、制动片等部件是否磨损过度。

2.机车启动：启动机车前，必须确保车辆处于空挡状态，并且空气制动器已经解锁。

按下启动按钮，等待机车系统自检通过后，开始启动机车。

3.牵引操作：-在起步时，必须缓慢加速，避免车轮打滑或者牵引过猛造成车厢碰撞；-在行驶过程中，牵引电机转速和列车速度要保持在适当范围内，避免超速；-在牵引车辆过程中，注意牵引车辆的运行状态，确保车轮、车轴等部件正常运转。

4.制动操作：-制动力度要适当，避免急刹车造成车厢碰撞或者列车脱轨；-对于长时间制动或者急需制动的情况，可以使用辅助制动器，提高制动效果；-在列车停稳后，必须拉紧手制动器并锁紧，确保列车安全停稳。

5.安全注意事项：-在进行机车操作时，必须佩戴好安全帽，并保持机车车厢内清洁、无杂物；-在操作过程中，必须随时留意列车运行状态，确保列车安全顺利运行；-在遇到紧急情况时，必须立即采取相应措施，确保列车安全停稳并及时报告相关部门。

总结：以上为HXD1D型电力机车的操作说明，通过合理操作和维护，可以确保机车的正常运行和延长使用寿命。

在操作过程中，一定要注意安全第一，确保列车及乘客的安全。

希望以上内容对您有所帮助，谢谢！。

160km交流传动客运电力机车培训-总体部分

160km交流传动客运电力机车培训-总体部分

160km/h交流传动客运电力机车培训教材总体部分大连机车车辆有限技术开发部1.机车概述2.机车主要特点3.机车主要技术参数4.机车特性1. 概述立项背景•根据铁路客运运输发展需要，研制160km/h等级的客运电力机车，具有牵引20节旅客列车的能力，既能够在既有线路上牵引提速旅客列车，也能够在高速线路上牵引过境旅客列车，以实现我国铁路客运运输的多样化和无缝衔接。

在160公里速度等级上我公司有东风4D 客、东风10F 型、神州号动车等系列内燃机车和韶山7E 型电力机车的成熟运用经验。

研制基础神州号动车 170km/h 东风4D 客170km/h 韶山7E 170km/h2004年以来，随着机车主传动系统的交流化，我公司相继研制开发了最高运行速度120km/h 的HXD3型、HXD3B型、HXD3C 型交流传动电力机车，形成交流传动机车平台。

研制基础HXD3B 9600kW 货运 500台 HXD37200kW 货运1040 HXD3C7200kW 客货运 710台总体思路1、性能先进采用交流传动及微机网络控制技术，实现自诊断及远程监测，提高机车的牵引及制动功率，改善机车的粘着和控制特性，满足快速旅客列车牵引需求。

总体思路2、安全可靠研制高强度车体和转向架，优化机车动力学性能和轮轨关系，利用空气动力学分析优化机车外形，实现空气制动与电制动良好匹配，优化电气系统及列供系统设计，安装车载安全防护系统（6A系统），确保列车的运行安全。

3、节能环保提高整车的传动效率和部件的单位重量功率，采用电制动能量回馈技术，以实现机车节能降耗。

总体思路牵引性能与既有客运电力机车牵引相比，机车加速性能优越，0-160km/h加速时间缩短了56%，加速距离缩短了60％。

机车型号对比项目本7200kw交流机车既有4800kW直流机车0～加速时间（s）3016800～加速距离（m）888322302剩余加速度（m/s2）0.050.01前期准备2011年6月13-22日，在运输局组织下进行了客运机车运用适应性情况调研。

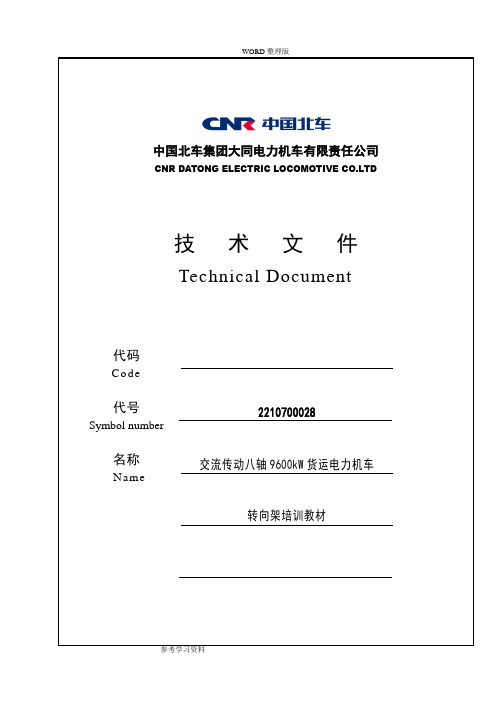

八轴机车转向架培训教程

八轴机车转向架培训教程

中国北车集团大同电力机车有限责任公司CNR DATONG ELECTRIC LOCOMOTIVE CO.LTD1、驱动轴组装；2、构架总装；3、驱动单元组装；4、一系悬挂装配；5、二系悬挂装配；6、牵引装置；7、基础制动装配；8、轮缘润滑器安装；9、排石器和撒砂管装配；10、制动管路装配；11、轴端速度传感器安装；12、接地装置安装；13、牵引电机接地装置；14、转向架铭牌装配图5-1转向架总装412231、中间横梁；2、侧梁；3、前端梁；4、牵引端梁图5-2 构架总装上部结构图图5-3 构架总装下部结构图构架制造方面：主要焊缝采用机械手焊接，组焊后退火以消除焊接应力，机加工后抛丸处理，采用油漆防腐保护。

1、轴箱装配；2、车轮；3、车轴；4、从动齿轮；5、抱轴承箱装配图5-6 驱动轴组装轴箱装配主要由轴箱体、轴箱轴承、后盖、前盖、轴端压盖、螺栓和密封圈等组成，如图5-7轴箱装配采用O 型密封圈和密封胶分别在前盖、后盖处进行密封，以防止水、灰尘等杂物进入。

543图5-7轴箱装配图5-8 轴箱体第五该转向架有2组驱动单元组装逆置安装，每组驱动单元组装主要由齿轮箱、传动齿轮、齿轮油、抱轴承箱组装及电机悬挂等零部件组成，如图a) 上箱b) 下箱图5-10 齿轮箱主动齿轮安装方式为简支梁式结构，不同于既有机车的悬臂式结构，主动齿轮安装于电机传动端轴承所示。

这种布置可改善齿轮及电机轴承的工作条件，1 21、主动齿轮；2、电机轴；3、电机传动端轴承图5-11 主动齿轮安装结构主动齿轮内孔为1 20的锥度，与电机轴采用过盈装配。

在与主动齿轮配合的电枢轴颈上设有两道油沟，拆卸时注油退下主动齿轮，保证拆卸时电机轴与主动齿轮孔的表面不受损伤。

从动齿轮通过压装法组装在车轴上，过盈量为0.35～0.41mm。

同样, 从动齿轮内孔也设有两道油沟，拆卸时注油退下从动齿轮，保证拆卸时车轴与从动齿轮孔的表面不受损伤。

主动齿轮和从动齿轮，如图5-12所示。

HXD1D型电力机车6A系统 ppt课件

HXD1D型电力机车6A系统 ppt课件
机车车载安全防护系统（6A系统）是针对机车的 高压绝缘、防火、视频、列车供电 、制动系统、走行部 等危及安全的重要事项、重点部件和部位，采用实时检测、监视 、报警并可实现网络传输、统一固态存储和智能人机界面，整体研究设计而形成平台 化的安全防护装置。 6A系统利用智能传感技术、通信技术和信息融合技术，对机车重点部位进行动态监测 与监控，数据集中，信息共享，综合分析，提前预警。为机车在途运行提供安全监控 ，为机车地面检修提供安全防范支持，以加强机车运用安全的机防和技防能力。
打雷、闪电等极端恶劣天气，不进行检测
1.机车电钥匙处于断开或拔出状态 2.机车顶部及地沟无人,天窗处于关闭状态. 3.打开6A系统、监控系统及原边电压空开.
1.将控制气路柜上的蓝钥匙插入 系统主机-绝缘检测板卡钥匙孔中，打到“开”位 2.按“出库检测”按钮，板卡屏幕会显示检测电压及结果 3.检测完毕后，将蓝钥匙打到“关”位，并拔出，放回原位。
Page 23
四、HXD1D 6A系统安装位置
车顶绝缘检测子系统 车顶绝缘检测系统主要由车顶绝缘检测功率模块和车顶
绝缘检测板卡两部分组成。安装于6A柜，系统组成示意 框图如下所示：
Page 24
四、HXD1D 6A系统安装位置
走行部1监控子系统 走行部1监控子系统由走行部监测板卡1、数据前置处理
因此，如何用技术手段体系化的解决机车安全的管控问题，已经成为机车 运用部门的关注重点。
Page 34
一、6A系统简介
各监测设备在标准、功能、安装、人机界面、维护管理等方面不统一， 无法纳入规范化管理和信息处理网络。无法适应安全管理、跨局运用等 现实需求。
不同厂家产品 接口均不相同
Page 45
一、6A系统简介

引导文(配套《电力机车车体和转向架的检修与维护》教材) 2

引导文(配套《电力机车车体和转向架的检修与维护》教材) 2
引导文1
学习领域
电力机车车体和转向架的检修与维护
模块一
车体检修
任务内容
1.认知车体结构与设备布置；2.认知通风系统与空气管路系统；
3.电力机车车体检修；4.牵引缓冲装置检修。
任务描述：
通过认知SS9G与HXD3型电力机车的车体结构与设备布置，使其掌握电力机车车体设备和通风、空气管路系统的布置特点，进而熟知车体、车钩的中修工艺过程，了解车体、车钩检修的专用工装设备，具有安全和质量意识，有团结协作能力。
B车外吸入→侧墙过滤装置→车体夹层风道→（2）整流硅风道→1号整流柜→2位牵引电机→风道→4位牵引电机→车底大气
C车外吸入→侧墙过滤装置→车体夹层风道→（3）整流柜风道→2号整流柜→3位牵引电机→3位牵引风机→车底大气
D车外吸入→侧墙过滤装置→车体夹层风道→4位牵引风机→风道→a5位牵引电机b6位牵引电机→车底大气
工艺要点：先进行表面人工除污，达到目视无油垢状态。
A：检查各梁有无裂纹、开焊、硬伤等局部变形，对构架侧横梁焊缝，构架各安装座焊缝进行磁粉探伤，确保构架无裂纹和开焊。构架裂纹或焊缝开焊的话，允许焊修，焊后需经磁粉探伤合格，不得有超标缺陷。或经整修而不影响构架强度时，可维持现状。
B：检查轴箱拉杆座，油压减震器座，沙箱座，制动器座，牵引电机悬挂支座及悬挂板有无变形。各轴箱拉杆梯形槽，有硬伤时锉修恢复，缺损时焊修并用样块检查。
（2）中修工艺a、解体顺序b、钩体检修c钩舌d、缓冲器e、钩尾框
二、实施
请查阅电力机车检修工艺或去机务段检修车间现场参观电力机车中修过程，填写下表。
序
专用工装设备名称
用途
1
牵车机
将需要入库检修的机车牵引入库
2
电气焊设备

HXD1系列机车转向架C5检修技术探讨

HXD1系列机车转向架C5检修技术探讨
· 146 ·
内燃机与配件
HXD1 系列机车转向架 C5 检修技术探讨
姚建辉
（株洲九方装备股份有限公司，株洲 412000）
摘要院文章简要分析了 HXD1 系列机车转向架的一些技术特点、部件使用寿命等，对转向架主要运用质量问题作出研究，探讨了 C5 检修技术的一些状况。
关键词院HXD1 系列；机车转向架；C5 检修技术
1 HXD1 系列机车转向架技术特征 HXD1 系列机车分为多种类型，其中包括货运电力机 车和客运电力机车（HXD1D）等。HXD1 系列转向架有多种 共同技术特征，如轮盘制动、二系高挠钢弹簧等。转向架有 两轴和三轴的差别，HXD1 和 HXD1C 型机车驱动装置中 使用到滚动抱轴结构，电机和齿轮箱使用抱轴式。HXD1 系列机车的转向架轴向的结构也比较相似，大部分机车型 的轮对结构也非常相似[1]。 2 HXD1 系列机车转向架主要部件的保质期 HXD1 系列机车转向架在设计时充分的考虑到了主 要部件的使用年限，文章对 HXD1 系列机车转向架零部件 选型、磨损磨耗等多方面作出研究，如表 1 所示。 3 HXD1 系列机车转向架主要质量问题 3.1 车轮剥离 和 谐 型 机 车 自 身 的 轴 重 非 常 大 ，并 且 运 行 时 的 条 件 比较复杂，引起了较为严重的车轮剥离现象。出现车轮 剥 离 状 况 时 ，机 车 会 出 现 振 动 异 常 ，对 转 向 架 的 零 部 件 造 成 损 坏 ，使 得 部 件 的 使 用 年 限 降 低 ，当 车 轮 剥 离 的 状
为了控制轮胎与路面的噪音的发生，可通过改善路 面，改善轮胎形状，对橡胶材质进行改变等方面实施。
3.2 轴承噪声控制技术 为了控制汽车噪声污染，还可采取其他的控制方法， 首先对齿轮材料与结构进行改变，为促进齿轮材料阻力的 提升，相关人员可利用尼龙酚醛夹布层压塑料来进行制

一号线电客车操作手册培训教材

一号线电客车操作手册培训教材目录1车辆概述 (3)1.1车辆型式和编组 (3)1.2车下设备组成 (3)1.3 主要技术参数 (4)2 司机室设备结构 (5)2.1 操纵台 (5)2.2 控制屏柜 (10)2.4 司机室灯 (16)2.5 前照灯 (17)2.6 电动雨刷 (17)2.7 终点站显示器 (17)2.8 左侧屏 (17)2.9 右侧屏 (19)2.10 细水雾 (21)3 司机室设备操作方法 (23)3.1 开关门 (23)3.2 照明 (24)3.3 空调控制 (24)3.4 雨刷器 (34)3.5 复位按钮 (35)3.6 洗车模式 (35)3.7 停放制动 (35)3.8 司机室电加热系统 (35)3.9 安全逃生门和逃生梯 (35)3.10 列车管理系统（TMS/TCMS） (37)3.11 无线车载台 (46)3.13 乘客信息服务 (47)4 列车驾驶操作 (61)4.1 投入蓄电池 (61)4.2 激活头车 (61)4.3 控制受电弓 (61)4.4 启动辅助电源 (63)4.5 启动空气压缩机 (63)4.6 牵引制动控制 (63)4.7 动车 (64)4.8 停车 (65)4.9 解钩 (66)4.10 断电 (67)4.11 应急操作 (67)1车辆概述1.1车辆型式和编组1.1.1 车辆型式车辆有四种形式,分别为:Tc车：有司机室的拖车。

M车：无受电弓的动车。

Mp车：无司机室带受电弓的动车。

T车：无司机室的拖车。

1.1.2 列车编组方式列车采用三动三拖、六辆编组。

由一个动车和一个拖车组成一个单元，分为三个单元，即：＋Tc－Mp－M－T－Mp－Tc＋。

＋：表示半自动车钩。

－：表示半永久牵引杆。

对应上述编组的车辆编号顺序为1、2、3、4、5、6。

对应上述编组的车辆1（Ⅰ）和2（Ⅱ）位端顺序为：＋Tc（Ⅰ-Ⅱ）－Mp（Ⅰ-Ⅱ）－M（Ⅰ-Ⅱ）－T（Ⅱ-Ⅰ）－Mp（Ⅱ-Ⅰ）－Tc（Ⅱ-Ⅰ）＋1.2车下设备组成1.2.1车下设备组成（一号线一期及延伸线工程）1.2.2车下设备组成(一号线增购车项目)1.3 主要技术参数1.3.1原车主要技术参数车体长度： 19000mm（Tc车19500mm）车辆高度（不含受电弓）： 3800mm车辆高度（落弓时）：≤3810mm车体宽度： 2800mm空气弹簧充气时客室地板面距走行轨顶面高度：1100mm（新轮）转向架中心距： 12600mm转向架固定轴距： 2200mm车两端车钩连接面间长度：118260mm车钩高度： 660+10mm客室内净高：≥2100mm车轮直径：新轮时840mm半磨耗时805mm最大磨耗时770mm轮对内侧距：1353±2mm最高运行速度： 80km/h构造速度： 90km/h通过洗车机稳定运行速度：3～5km/h退行最大速度：10km/h平均加速度（在AW2～AW3情况下，车轮为半磨耗状态，在平直、干燥轨道和额定电压1500V时）：（1）列车速度从0达到40km/h的平均加速度：≥0.83m/s2（2）列车速度从0达到80km/h的平均加速度：≥0.5m/s2（3）牵引冲击率：≤0.75m/s3平均减速度（在AW3情况下，在平直、干燥轨道上，车轮为半磨耗状态，列车从最高运行速度到停车）：（1）常用制动平均减速度：≥1.0m/s2（2）快速制动平均减速度：≥1.2m/s2（3）紧急制动平均减速度：≥1.2m/s2（4）制动冲击率：≤0.75m/s3供电方式：架空接触网（隧道内采用刚性接触网，车场及出入段线采用柔性接触网）供电电压要求：额定电压： DC1500V电压变化范围： DC1000V～1800V2 司机室设备结构Tc车前端设有一个司机室，司机室内设有操纵台、控制屏柜、/右侧屏等设备。

固定式架车机操作及维修保养培训教材

（竹子林车辆段）前言车辆部设备车间主要负责工程车辆、车辆检修设备、通用设备及车辆段起重运输设备维护管理工作，是保障列车维修的重要环节。

其工作人员综合素质的高低直接影响到设备维护保养的质量。

因此，通过内部业务培训，进一步加强车间员工的职业素质，不断提高其理论知识和业务技能，具有十分重要的意义。

本系列教材主要包括不落轮镟床、列车自动清洗机、架车机等车辆检修重点设备；起重机、空压机等特种设备；润滑油、蓄电池等常用知识介绍。

教材从设备简介、结构原理、基本操作、维修保养等方面由浅入深地进行了全面、系统地阐述。

在教材的总体内容和结构上，结合设备运作实际，力求有所创新和突破，提高了教材的适用性，既适用于新员工的上岗培训，同时对员工专业技术水平提高，也有起到了一定帮助作用。

是一套针对性强、可读性好的基础类教材。

本系列教材由运营分公司车辆部设备车间邓少强同志担任主编，各设备系统专业工程师进行编写，参加教材编辑、校核工作的有陈家宏、肖强、赖敏根、辛强等同志。

本教材在编写过程中，得到了车辆部领导、分公司人力资源部、培训中心的帮助和支持，在此一并表示感谢。

由于编者水平有限，教材中难免有不当之处，敬请广大同仁和读者批评指正。

编者2008年3月目录第一章：固定式架车机概述 (1)第一节：固定式架车机简介 (1)第二节：固定式架车机操作模式 (1)第三节：固定式架车机作业流程 (2)第四节：作业程序 (2)第五节：固定式架车机技术参数 (2)第二章：固定式架车机各部分组成 (4)第一节：设备组成 (4)第二节：安全保护措施 (5)第三章：固定式架车机操作规程 (6)第四章：固定式架车机维修保养规程 (8)第一章：固定式架车机概述深圳地铁一期工程使用的固定式架车机，是德国莱因WindhoffAG公司的产品，由3车辆举升单元构成。

主要用途是举升单节地铁车辆或3节车辆编组，以便更换车辆底部的转向架或在车辆底部进行维修工作。

由于固定式架车机具有3车辆举升单元以及在举升单元中融合了车体举升与转向架举升系统的设计特点，因此，可将拆卸下来的转向架从已举升起的车辆下运出，并将新转向架运至车辆的底部。

HXD1D型电力机车操作说明

第2章机车操作说明版本：第版修改记录目录1 概述..................................................................... .. (7)安全相关术语的定义.................................................................. (7)有资质的人员.................................................................. (7)重要提示.................................................................. (7)安全原理.................................................................. (9)联锁系统.............................................................. (9)紧急制动回路.............................................................. (10)惩罚制动回路.............................................................. (11)2 启动和停止操作的位置方案..................................................................... (12)3 启动操作..................................................................... (13)机车外部的检查.................................................................. (13)机械间的准备.................................................................. (13)运用过程.............................................................. (17)在司机室内的准备.................................................................. (17)操纵台.............................................................. (17)日常检查.................................................................. (24)制动试验.............................................................. (24)撒砂试验.............................................................. (32)泄漏试验.............................................................. (33)监控系统试验.............................................................. (34)回到运用模式.............................................................. (34)修理工作之后的检查.................................................................. (34)用车长阀试验紧急制动.............................................................. (34)使用紧急制动按钮试验紧急制动.............................................................. (37)外部照明，标志灯.................................................................. (38)端部照明.............................................................. (38)车外照明.............................................................. (38)内部照明.................................................................. .. (39)司机室灯.............................................................. (39)机械间灯.............................................................. (39)信号设备 ................................................................. (39)高音风笛/低音风笛.............................................................. (39)空调414 启动和牵引操作.................................................................... . (42)司机控制器.................................................................. (42)方向开关.............................................................. (42)牵引/制动手柄.............................................................. (42)定速控制.............................................................. (42)牵引操作.................................................................. (43)要求.............................................................. (43)过程.............................................................. (43)防滑和防空转控制.............................................................. (45)制动操作 ................................................................. (46)空气制动概览.............................................................. (46)压缩空气设备.............................................................. (48)电制动.............................................................. (48)自动制动.............................................................. (48)单独制动.............................................................. (48)后备制动.............................................................. (48)停放车制动 ............................................................. (49)退乘.............................................................. (52)平稳操纵.............................................................. (52)空电联合制动.............................................................. (52)列车电空制动.............................................................. (52)双管供风.............................................................. (52)塞门.............................................................. (53)撒砂.................................................................. . (55)无人警惕装置.................................................................. . (57)库内动车 ................................................................. (58)操作顺序及要求.............................................................. (59)库内动车.............................................................. (60)机车防寒准备.................................................................. . (60)过分相60分相区指示信号.............................................................. (61)过分相过程 ............................................................. (61)在IDU 上的过分相指示 (63)5 司机换端.................................................................... (64)离开司机室.................................................................. (64)司机室占用.................................................................. (64)自动换端.................................................................. (64)6 停止机车操作.................................................................... .. (65)7 显示屏的数据输入..................................................................... (66)车辆质量.................................................................. (66)轮径设 (67)连挂速度控制.................................................................. (67)8 重联－解开重联.................................................................... . (68)联挂程序 ................................................................. (68)机械重联.............................................................. (68)电气连接.............................................................. (69)气路连接.............................................................. (69)重联模式 ................................................................. (70)两台车之间的重联.............................................................. (70)整台车和车辆.............................................................. (71)9 无火回送.................................................................... (73)整台车的回 (73)在重联车辆内拖运故障整台车.................................................................. (74)10 速度调节/定速控制..................................................................... .. (76)操作76断开和闭合定速控制.............................................................. (76)给出最大的可用牵引力.............................................................. (76)操作单独制动.............................................................. (76)自动制动/间接制动的操作.............................................................. (77)牵引方向选择.............................................................. (77)－向后车辆数据的设定.............................................................. (77)确认操作.............................................................. (77)运用状态 ................................................................. .. (77)启动和结束定速控制操作.............................................................. (77)停放制动模式和静止.............................................................. (78)牵引模式.............................................................. (78)在牵引模式和制动模式之间切换.............................................................. (79)定速控制的制动模式.............................................................. (80)手动制动.............................................................. (80)监控81故障.............................................................. (81)误操作.............................................................. (82)1 概述安全相关术语的定义与技术安全相关的重要事项以图标的方式说明。

HXD1D机车电气原理图(授课)

E D CB EDCB160Km/h 六轴客运机车电气原理图位置号图纸区域线号电气部件代码注释示例EDCBEDCB位置描述功能块代码部件类别序列号功能块代码功能块中页码图纸分块（1～8）功能块代码功能块中页码序列号流水号位置号34=11=1101+-E / 131101.0101. 2.01功能描述最多四行带分类编号的控制继电器触点+151.05=34-K081314说明数字量输入/输出信号=K30/03.2+151.06=24-A30.11E131_09SKS3B 13341031.01=72=73=77=91=95=98=K10=K20=K30=Z=00=01=02=11=12=21=22=23=24=28=31=32=34=41=42=43=45=46=47=51=52=62=63=74=37轮缘润滑喇叭卫生间、电磁炉,预留制动防寒电源位置说明主司控器 ,网关,牵引电机隔离撒砂连接器备用机车控制网络拓扑电气接口,DXM11,DIM12,AXM13电气接口,DXM21,DIM22,AXM23电气接口,DXM31~35,DIM36,DXM37~38电气接口,VCM1,VCM2,GWM,ERM读图说明功能区定义主电路辅助压缩机,受电弓、主断路器主变流器控制电源,牵引电机速度和温度检测,MVB 连接TCU 制动系统辅助电路电源控制电源柜，车内行灯插座辅助负载电路列车供电网压、原边电流、DC110V 电压检测、主变压器监控HMI 电源，力矩表，USB 诊断插座，机车信号系统，无人警惕机车综合无线通讯设备（CIR ）重联电缆轴温报警车外照明空调系统，辅助加热前窗除霜装置接地方案车内照明CIO 电源,SKS3反馈信号电源,MCB 反馈信号显示器风扇ED C B AEDCBA代码定义功能区定义+200+106+106.01+106.02+107+108+109+111+111.01+111.02+111.03+111.04+111.05+111.06+111.07+111.08+100+101+101.01+102+103+104+104.02+104.03+110+111.09+111.10+111.11+111.12+111.13+111.20+111.21司机室 1, 车顶内侧司机室 1, 司机室灯司机室 1, 风扇司机室顶盖 2顶盖 1,内侧顶盖 2,内侧顶盖 3,内侧司机室 1司机室顶盖 1顶盖 1受电弓 1顶盖 2顶盖 3顶盖 4受电弓 2避雷器 2 顶盖 4,内侧主司机台制动区主司机台运行区主司机台牵引区副操纵台区司机室左柜区司机室中柜区司机室右柜区主司机脚踏区副司机脚踏区司机室地板区仪表区,左侧仪表区,中部仪表区,右侧主司机侧后墙副司机侧后墙+111.22+111.23+111.24+111.25+111.26司机室前墙(内侧)司机室主司机侧墙司机室副司机侧墙司机室前墙(外侧，主司机侧)司机室前墙(外侧，副司机侧)E DCBAEDCBA位置定义位置定义位置定义+206+206.01+206.02+211+211.01+211.02+211.03+211.04+211.05+211.06+211.07+211.08+211.09+211.10+211.11+211.12+211.13+211.20+211.21+211.22+211.22+211.23+211.24+211.25+211.26司机室前墙(外侧，副司机侧)司机室 2, 车顶内侧司机室 2, 司机室灯司机室 2, 风扇司机室 2主司机台制动区主司机台运行区主司机台牵引区副操纵台区司机室左柜区司机室中柜区司机室右柜区主司机脚踏区副司机脚踏区司机室地板区仪表区,左侧仪表区,中部仪表区,右侧主司机侧后墙副司机侧后墙司机室前墙(内侧)司机室主司机侧墙司机室副司机侧墙司机室前墙(外侧，主司机侧)司机室前墙(外侧，主司机侧)EDCBAE DC BA位置定义位置定义位置定义E D C B EDCB+121+122+122.01+122.02+123+124+125+126+131+132+133+134+135+135.01+135.02+136+138+139司机室1后墙,机械间侧司机室2后墙,机械间侧主干燥器、轮喷电磁阀安装板1外侧墙,司机室 1,右侧内侧墙 1,右侧风笛电磁阀内侧墙 2,右侧内侧墙 3,右侧内侧墙 4,右侧外侧墙,司机室 2,右侧外侧墙,司机室 1,左侧内侧墙 1,左侧内侧墙 2,左侧内侧墙 3,左侧内侧墙 4,左侧主干燥器、轮喷电磁阀安装板2轮喷电磁阀外侧墙,司机室 2,左侧+140+141+141.01+142+143+144+145+143.01+146+147+148+149+150+155+152+153+154+155预留空间牵引风机 1防滑阀 1 防滑阀 2主压缩机1牵引风机 2第三方设备柜牵引风机 3防滑阀 3卫生间主变流器 1冷却塔 1制动柜列车供电柜电源柜辅助滤波柜 2辅助滤波柜 1工具柜蓄电池柜蓄电池柜蓄电池柜EDCBEDCB位置定义位置定义+157+158+159+160+162.01+162+163+164+164.01+165冷却塔 2主变流器 2预留空间牵引风机 4防滑阀 4牵引风机 5主压缩机2牵引风机 6防滑阀 5防滑阀 6网侧柜+180+180.01+180.02+181+181.01+181.02+182+182.01+182.02+183+184+185+185.01底架区域,转向架1/2之间,左侧轮对1前方,左侧轮对1前方,右侧底架区域,转向架1上方底架区域,转向架1上方,左侧底架区域,转向架1上方,右侧底架区域,转向架1/2之间底架区域,转向架1/2之间,右侧风缸风缸主变压器上方底架区域,轮对1前方主变压器EDC BEDCB位置定义位置定义E D C B EDCBE D C B EDCB+186+186.01+186.02+187+187.01+187.02+188+188.01+188.02+188.03+188.04+188.05+188.06+188.07+188.08+188.09+188.10+188.11+189+189.01+189.02+189.03+189.04+189.05+189.06+189.07+189.08+189.09+189.10+189.11底架区域,转向架2上方底架区域,转向架1上方,右侧底架区域,转向架2上方,右侧底架区域,轮对6后方底架区域,轮对6后方,左侧底架区域,轮对6后方,右侧转向架 1 1,左侧 1,右侧 2,左侧 2,右侧 3,左侧 3,右侧牵引电机 1 传感器牵引电机 2 传感器牵引电机 3 传感器分相区分相区转向架 2 4,左侧 4,右侧 5,左侧 5,右侧 6,左侧 6,右侧牵引电机 4 传感器牵引电机 5 传感器牵引电机 6 传感器分相区分相区传感器左侧传感器右侧传感器左侧传感器右侧+191+192+193+196+197+198机械间地板,转向架1上方,左侧机械间地板,转向架1/2之间,左侧机械间地板,转向架2上方,左侧机械间地板,转向架1上方,右侧机械间地板,转向架1/2之间,右侧机械间地板,转向架2上方,右侧E D CBAEDCBA位置定义位置定义位置定义E D C B EDCBE D C B EDCBE D C B EDCBP2P1EDCBAEDCBA12=11-F01+161+101.011=11-E07+101.0125KV,50Hz=11-Q02+1651=11/11.32=11/11.3+16512=11-F03+165+165=11-Q03+165S 34E=41/2.5110143.01=41/2.5110141.01=41/2.5110142.01=41/1.1110144.01=41/1.1110145.01=41/1.1110146.01=11-Q01+1651BAD =92-X165.01+165A=11/5.7B=11/5.7=11-T01+105AN+165+161+161=11-Q04+165E =11/10.61a 1n2a2n =11-T02+161.021S21S12S22S1S=11/10.6P E+161.01+165+1651=11-E08+104.02=41/2.11101133.01=41/2.11101131.01=41/2.11101132.01=41/1.11101137.01=41/1.11101138.06=41/1.11101139.0112=11-F02+104.03+104=41/3.2110169.01=41/3.2110167.01=41/3.2110168.011XA=92-X197.01+1971AB=92-X196.01+1961=11-E01+188.01=37/1.8110151.01=37/1.8110151.02=37/1.8110152.01=37/1.8110152.02=37/1.8110153.01=37/1.8110153.02=37/1.8110154.01=37/1.8110154.02+185.01主变压器2XAY1AB=92-X191.01+1911=11-E02+188.04接地电流互感器+185.011AB=92-X196.02+1961=11-E03+188.0521=11-L01+156.110.56mH=11-T04+185.01-X01S1S2=11-T03+185a7x7a8x8P E+196UE=11/8.1P 1P 2M3XAY1.1=11/8.21.22.12.23.13.24.14.25.15.26.16.2PE4XAY +1855XAY1AB=92-X193.01+1931=11-E04+189.026XAY1CAB=92-X198.01+1981=11-E05+189.04=11/2.1110181.01=11/2.1110182.01=11/2.1110183.01=11/2.1110184.01=11/2.1110185.01=11/2.1110186.01=11/3.1110187.01=11/3.1110188.01=11/3.1110189.01=11/3.1110190.01=11/3.1110191.01=11/3.1110192.017AY 1AB=92-X193.02+1931=11-E06+189.05R O O F110111.01R O O F110111.02A 185 W K 110125.02A185 WK110121.03A 240 B K110121.022X1+S110143.01DE1101031110141.012110142.012X1+S110144.01DE1101041110145.01SCR110146.01A185 WK110121.03A185 WK110121.04E 6 G N /Y E110138.04B2.5 BK110138.02B2.5 BK110138.03R O O F110123.042X1+S1101133.01DE11014111101131.0121101132.01 2X1+S1101137.01DE11014621101138.06SCR1101139.01R O O F110123.01ROOF110123.02R O O F110123.01A 240B K110125.03A 95B K110172.02A 95B K110172.03110169.01DE1101051110167.012110168.01A 95 B K110172.04A 95B K110172.05B95 BK 110151.01B95 BK 110151.02B95 BK 110152.01B95 BK1101512.02B95 BK 110153.01B95 BK 110153.02B95 BK 110154.01B95 BK110154.02A 95 B K110172.07A 95B K110172.08A95 BK110172.01A 95 B K110172.06BAND 405X60X20 SE-CU 110181.01BAND 405X60X20 SE-CU110182.01BAND 405X60X20 SE-CU 110183.01BAND 405X60X20 SE-CU110184.01BAND 405X60X20 SE-CU 110185.01BAND 405X60X20 SE-CU110186.01BAND 405X60X20 SE-CU 110187.01BAND 405X60X20 SE-CU110188.01BAND 405X60X20 SE-CU 110189.01BAND 405X60X20 SE-CU 110190.01BAND 405X60X20 SE-CU110191.01BAND 405X60X20 SE-CU110192.01A 95B K110172.09A 95B K110172.10A 95 B K110172.11A 95B K110172.12A 95B K110172.13A 95B K110172.141~1~1~=======3~3~3~3~EDCBEDCB=11/1.8110181.01=11/1.8110182.01=11/1.8110183.01=11/1.8110184.01=11/1.8110185.01=11/1.8110186.01=11-A01+1471.1=11/6.11.2=11/6.12.1=11/6.12.2=11/6.13.1=11/6.13.21S K 1=11/6.1=11-T03+1855.1=11/8.6-L015.2=11/8.61S K 2=11/6.11U =11/6.11V 1W3U =11/6.13V 3WHB1=11/6.1HB2HB32U =11/6.12V 2W+147+147+1471A=92-X192.GRD01+1921B=92-X192.GRD01+1921C=92-X192.GRD01+192+192+192+192=11/4.7110271.01=11/4.7110272.01=11/4.7110273.01=11/4.4110277.01=11/4.4110278.01=11/4.4110279.01=31/1.1110225.01=31/1.1110226.01=31/1.1110227.01=11/4.6110274.01=11/4.6110275.01=11/4.6110276.01BAND 405X60X15 SE-CU110231.01BAND 405X60X15 SE-CU110251.01A240 BK 110271.01A240 BK 110272.01A240 BK110273.01A240 BK 110277.01A240 BK 110278.01A240 BK110279.01A240 BK 110274.01A240 BK 110275.01A240 BK110276.01SCR A120110281.01EF110210BK110225.01SCR A120110282.01EF110211BK110226.01SCR A120110283.01EF110212BK110227.011~1~1~=======3~3~3~3~EDCBEDCB=11/1.8110187.01=11/1.8110188.01=11/1.8110189.01=11/1.8110190.01=11/1.8110191.01=11/1.8110192.01=11-A02+1581.1=11/7.11.22.1=11/7.12.23.1=11/7.13.22S K 1=11/7.1=11-T03+1856.1=11/8.6-L026.2=11/8.72S K 2=11/7.11U =11/7.11V 1W3U =11/7.13V 3WHB1=11/7.1HB2HB32U =11/7.12V 2W+157+157+1571B=92-X197.GRD01+1971C=92-X197.GRD01+1971A=92-X197.GRD01+197+197+197+197=11/4.1110377.01=11/4.1110378.01=11/4.1110379.01=11/4.3110371.01=11/4.3110372.01=11/4.3110373.01=31/1.1110325.01=31/1.1110326.01=31/1.1110327.01=11/4.2110374.01=11/4.2110375.01=11/4.2110376.01BAND 405X60X15110331.01BAND 405X60X15110351.01SCR A120110381.01EF110310BK110325.01SCR A120110382.01EF110311BK110326.01SCR A120110383.01EF110312BK110327.01A240 BK 110377.01A240 BK 110378.01A240 BK110379.01A240 BK 110371.01A240 BK 110372.01A240 BK110373.01A240 BK 110374.01A240 BK 110375.01A240 BK110376.01M 3~M 3~M 3~M 3~M 3~M 3~E D CBAEDCBA=11/3.8110377.01=11/3.8110378.01=11/3.8110379.01=11-M06+189.09U牵引电机 6VW=11/3.8110374.01=11/3.8110375.01=11/3.8110376.01P E=11-M05+189.08U转向架 2牵引电机 5VW=11/3.8110371.01=11/3.8110372.01=11/3.8110373.01P E=11-M04+189.07U牵引电机 4VWP E=11/2.8110277.01=11/2.8110278.01=11/2.8110279.01=11-M03+188.09U牵引电机 3VWP E=11/2.8110274.01=11/2.8110275.01=11/2.8110276.01=11-M02+188.08U转向架 1牵引电机 2VW=11/2.8110271.01=11/2.8110272.01=11/2.8110273.01P E=11-M01+188.07U牵引电机 1VWP E--++E D CBEDCB=11-Q01+165-U B A T T-X011=21/6.83CMDE4+U B A T T2=21/6.821=21/10.722=21/10.75=21/9.46=21/9.49=21/9.510=21/9.52324252627=43/13.828=43/13.87=21/9.38=21/9.311=21/10.712=21/10.716=28/8.717=28/8.718=21/9.519=21/9.532=21/15.833=21/15.8A=11/1.3B=11/1.31.1 1.22.1??B01??B012.2M 3~M 3~EDCBEDCB=11-T03+185-F01U=11/1.7原边绕组E=11/1.7-X01D 1=41/4.1油流继电器 1M=11/1.7D 2=41/4.11.1=11/1.7D 3=41/4.21.2=11/1.7P E-F022.1=11/1.7-X02D 1=41/4.22.2=11/1.7油流继电器 2D 2=41/4.23.1=11/1.7D 3=41/4.23.2=11/1.7次边绕组P E4.1=11/1.74.2=11/1.7-X031=41/4.4温度传感器 1-B01122=41/4.5-X041=41/4.7温度传感器 2-B02122=41/4.7a 5x 5列车供电绕组-M01-X05U=34/3.4a 6油泵 1V=34/3.4x 6W=34/3.45.1=11/2.3(牵引)滤波电抗器 1-M025.2=11/2.4-X06U=34/3.6油泵 2V=34/3.76.1=11/3.3(牵引)滤波电抗器 2W=34/3.76.2=11/3.4-S0121=21/6.4L 1.1=37/1.4压力释放阀信号(供电)滤波电抗器 112-S22=21/6.4L 1.2=37/1.5L 2.1=37/1.4-S0221=41/4.3(供电)滤波电抗器 2L 2.2=37/1.534-S22=41/4.3P E =11/1.7M 3~M 3~M 3~+++---S1S1S1S2S2S22.12.12.12.22.22.2M 3~M 3~M 3~+++---S1S1S1S2S2S22.12.12.12.22.22.212345678EDCBAEDCBA=11-M01+188.07=11-M02+188.08=11-M03+188.09U=11/4.8U=11/4.6U=11/4.5V=11/4.8V =11/4.7V =11/4.5W =11/4.8W =11/4.7W =11/4.5P E =11/4.8P E =11/4.7P E =11/4.6-X01A=23/3.2-X01A =23/3.5-X01A =23/4.2速度传感器B=23/3.2速度传感器B =23/3.6速度传感器B =23/4.2C=23/3.2C=23/3.6C =23/4.2-B01-B01-B01D=23/3.2D=23/3.6D =23/4.2S C RS C RS C R 转向架 1-X02D =23/3.3-X02D=23/3.7-X02D =23/4.3E=23/3.3E=23/3.7E =23/4.3温度传感器温度传感器温度传感器I=23/3.4I=23/3.7I =23/4.4-B02-B02J=23/3.4-B02J=23/3.7J =23/4.4S C RS C RS C RAAABBBCCCFFFGGGHHH牵引电机=11-M04+189.07=11-M05+189.08=11-M06+189.09U=11/4.4U=11/4.3U=11/4.1V=11/4.4V=11/4.3V =11/4.1W =11/4.4W =11/4.3W =11/4.2P E =11/4.4P E =11/4.3P E =11/4.2-X01A=23/4.5-X01A=23/5.2-X01A=23/5.5速度传感器B=23/4.6速度传感器B=23/5.2速度传感器B=23/5.5C=23/4.6C=23/5.2C=23/5.6-B01-B01-B01D=23/4.6D=23/5.2D=23/5.6S C RS C RS C R转向架 2-X02D=23/4.7-X02D =23/5.3-X02D =23/5.7E=23/4.7E=23/5.3E=23/5.7温度传感器温度传感器温度传感器I=23/4.7I =23/5.3I =23/5.7-B02-B02J=23/4.7J=23/5.4-B02J=23/5.7S C RS C RS C RAAABBBCCCFFFGGGHH -XHA 1A 2A 1A 2B 3B 4B 3B 4A 3A 4A 3A 4B 1B 2B 1B 2EDCBA EDCBA=11-Q03+165=11-Q04+165关开车顶隔离开关VVUU 3=21/12.53=21/12.74=21/12.54=21/12.71=21/12.41=21/12.62=21/12.42=21/12.6TTSSS=11/1.2S=11/1.4E=11/1.2E=11/1.4E DCBA EDCBA=11-Q02+165工作位接地位1=11/1.22=11/1.23=11/1.24=11/1.2-X011=21/6.4-X012=21/6.4-X013=21/11.2-X014=21/11.2EDCBAEDCBA状态=11-A01(2)(8)(7)(10)(8)=11-E01=11-M 01(3)(1)(4)(8)(10)(2)(7)=11-M 02=11-E02(3)=11-T03(4)(8)(7)=11-T04(10)S 1S 2UE (8)P 1P 225kV, 50Hz=11-E03=11-M 03(3)机车(2)(5)(3)(1)主变流器(2)布线绝缘子(3)牵引电机接地线(4)转向架和车体之间的接地线(5)接地母排(6)主变流器和车体之间的接地线(7)轴端接地装置(8)绝缘轴承(9)车体与轴端接地装置的接地线(10)牵引电机(11)接地电抗器(11)(10)(2)(8)=11-M 04(8)(9)(7)=11-E04(3)(10)(2)(8)(7)(4)=11-M 05=11-A02=11-E05(4)(3)(10)(8)=11-M 06(8)(7)(2)=11-E06(6)(1)UUU U--M01EDCBAEDCBA=51/7.7320161.5612+156.01=21-F15713142324=24/9.7=21/1.121+156.01=21-F157=21/1.1辅助压缩机电源=32/9.8320171.631=24-A34+156.0549AXCB =92-X156.13+156.0348ADYB =92-X156.13+156.03D 26=K30/4.3A34_03DXM34B 263132=21-K91+156.06=21/1.3=21-K91+156.06A 1A 2=21/1.5=21/1.5131321241422=21/1.331324344=21-K91-R01+156.0612辅助压缩机=21-A20+149=32/7.8320171.421=32/7.8320171.422辅助压缩机故障12=21-K91+156.06=21/1.3A 1A=91-X156.32A+156.02+156.02=91-X156.32B A 1B-X011+PE--X016M 1B=91-X156.32B +156.02M 1A+156.02=91-X156.32A34=21-K91+156.06=21/1.3P E+149A 2A=91-X156.32A +156.02+156.02=91-X156.32BA 2B-X013-X018=24-A35+156.05辅助压缩机压力检测A 3A=91-X156.32A+156.02+156.02=91-X156.32BA 3B-X015-X0110B 2B=91-X156.32B +156.02B 2A +156.02=91-X156.32A-X3Z 10=K30/5.7E35_13DXM35-X014-X019辅助风缸塞门状态=34/16.1320161.57MB2.5 BK210121.01C 1 B K210121.04C 1 B K210122.01C 1 B K210123.01自带线210122.02自带线 210123.02CU BAR320161.57B2.5 BK210121.05B2.5 BK210121.07B2.5 BK 210121.08B 2.5 B K210131.03B 2.5 B K210131.01B 2.5 B K210132.01B 2.5 B K210132.02E 2.5 G N /Y E210141.01B 2.5 B K210121.011B 2.5 B K210121.014C 1 B K210151.01C 1 B K210151.0201EDCBAEDCBA=31-S01+156.11=31-S02+156.11=24/5.1320161.22=21/3.7210221.08库内动车库内动车=32/7.5320171.656=32/7.5320171.657正常正常21=34/23.522=34/23.521=34/23.522=34/23.5=24-A37+156.04=21-A02+107.01主断和受电弓控制电源41YV46CAB=92-X156.13+156.03D 28=K10/7.2A37_04DXM37B 28=K10/7.2G 2A=91-X156.72A +156.02+156.02=91-X156.72BG 2B-X011=21/18.2-X012=21/18.3制动系统压力传感器=21-A03+110.01=24-A38+156.0442YVD 28=K30/8.3A38_04DXM38B 28=K30/8.3G 2A=91-X156.82A +156.02+156.02=91-X156.82BG 2B-X011=21/18.5-X012=21/18.621+156.01=21-F114=21/2.412+156.01=21-F11413142122=24/8.7=21/2.4=24-A39+156.04=28-A01+149<U99><B01>81CBA=92-X156.13+156.03-X3Z 4=K30/9.7E39_04DXM39受电弓气路隔离塞门打开<U99>43-X02D 8=21/6.4-X02D 5=21/6.4=24-A33+156.05762DAB=92-X156.03+156.03A 4A=91-X156.52A +156.02+156.02=91-X156.52B A 4B-X02C 8-X02C5C 2B=91-X156.32B +156.02C 2A+156.02=91-X156.32A-X3B 6=K30/3.7E33_08DXM3349KF=21/3.7210251.71P>6.5bar P<4.5bar <U43.02>P>辅助压缩机启动请求闭合断开　=24-A31+156.05-X02D6+156.02=91-X156.72AP1AC 1A=91-X156.32A +156.02+156.02=91-X156.32BC 1B-X02D 12C 3B=91-X156.32B +156.02C 3A+156.02=91-X156.32A-X3D 2=K30/1.7E31_03DXM31P1B<U43.13>辅助风缸赛门状态=24-A31+156.05-X02D73C 4B=91-X156.32B +156.02C 4A +156.02=91-X156.32A-X3B 6=K30/1.7E31_08DXM31=24/3.1320161.31=21/12.1210221.02C 1 B K210211.01C 1 B K210212.01C 1 B K210212.02C 1 B K210251.01C 1 B K210251.02C 1 B K210212.03C 1 B K210331.01C 1 B K210331.02C 1 B K210261.91CU BAR320161.31B2.5 BK210221.01C1 BK210261.92C 1 B K210251.71C 1 B K210251.72C 1 B K210261.01C 1 B K210261.02C1 BK210221.99C 1 B K210251.03C 1 B K210251.99C 1 B K210262.01C 1 B K210262.02C1 BK210221.02C 1 B K 210263.01C 1 B K210263.02EDCBAEDCBA=32/9.8320171.624=24-A35+156.05D 22=K30/5.3A35_01DXM35B 22=K30/5.3原边电压互感器配置主和电弓控源断受制电3YX=92-X156.03+156.034YX=92-X156.03+156.035YX=92-X156.03+156.036YX=92-X156.03+156.037YXA =92-X156.03+156.038ABX=92-X156.03+156.032CY=92-X156.03+156.033CBAD =92-X156.03+156.034CBAD 5CBAD 7C BD=92-X156.03+156.03+156.02=91-X156.52AJ4+156.02=91-X156.52AE1A+156.02=91-X156.72AH1A+156.02=91-X156.82AH3A+156.02=91-X156.82AH1A+156.02=91-X156.52AE2A E3A E4A F1A F2A F3AJ4E1BH1BH3BH1BE2B E3B E4B F1B F2B F3B=28/8.1210221.30=41/1.1210221.18=21/2.6210251.71=21/11.1210221.92=21/6.1210221.07=21/7.5210221.13=21/2.1210221.08=21/15.7210221.50=21/5.5210221.11=21/5.5210221.12=21/5.2210221.10=21/12.1210221.04=21/9.4210221.16=21/9.4210221.15=21/9.6210221.19=21/9.6210221.20=21/10.6210221.23=21/10.6210221.24C1 BK210221.96210221.82C1 BK210221.60C1 BK210221.61C1 BK210221.62C1 BK210221.64C1 BK210221.65C1 BK210221.66C1 BK210221.67C1 BK210221.68C1 BK210221.69C1 BK210221.70C1 BK 210221.30C1 BK210221.18210221.92C1 BK210221.07C1 BK210221.13C1 BK210221.08C1 BK210221.04C1 BK210221.23C1 BK210221.24C1 BK210221.50C1 BK210221.11C1 BK 210221.12C1 BK210221.16C1 BK210221.15C1 BK210221.19C1 BK210221.20C1 BK210221.10EDCBAEDCBA升0降升0降E11_06001E12_06110=24/1.7240121.13E11_07100E12_07011=21-S11+111.02降升=24-A11+111.07降弓指令1A =91-X111.02A +111.021B+111.02=91-X111.02B11E11_06122B=91-X111.02B +111.02+111.02=91-X111.02A2A-X3D 4=K10/1.7DXM11升弓指令223B3A-X3Z 6E11_0721司机室 1降弓指令-非=24-A12+111.0713144B4A-X3D 4=K10/2.2E12_06DXM12升弓指令-非23245B5A-X3Z 6E12_07=24/2.8240221.13=21/8.1240121.84=21-S21+211.02降升=24-A21+211.07降弓指令1A=91-X211.02A +211.021B +211.02=91-X211.02B11122B=91-X211.02B +211.02+211.02=91-X211.02A2A-X3D 4=K20/1.7E21_06DXM21升弓指令223B3A-X3Z 6E21_0721司机室 2降弓指令-非=24-A22+211.0713144B4A-X3D 4=K20/2.2E22_06DXM2223245B5A -X3Z 6E22_07升弓指令-非升0降升0降=21/8.4240221.84E21_06001E22_06110E21_07100E22_07011自带线240121.80自带线210431.03C 1 B K210431.02自带线240121.81自带线210432.03C 1 B K210432.02自带线240121.82自带线210441.03C 1 B K210441.02自带线240121.83自带线210442.03C 1 B K210442.02自带线240221.80自带线210461.03C 1 B K210461.02自带线240221.81自带线210462.03C 1 B K210462.02自带线240221.82自带线210471.03C 1 B K210471.02自带线240221.83自带线210472.03C 1 B K210472.02EDCBA EDCBA弓1自动弓2双弓E31_111001E31_120011=21/3.7210221.10=21-S51+156.09弓1自动受电弓选择开关点位1弓2双弓=24-A31+156.0512-X3Z 4=K30/1.7E31_04DXM31受电弓选择开关点位2=24-A31+156.054-X3B 4=K30/1.7E31_05DXM313=21/3.7210221.12=21/3.7210221.11=21-A02+107.01=24-A37+156.04-X022=21/18.3-X021=21/18.4G 4B=91-X156.72B+156.02+156.02=91-X156.72AG 4A-X3B 8=K10/7.7E37_11DXM373受电弓阀板控制=21-A03+110.01=24-A38+156.04-X022=21/18.6-X021=21/18.7G 4B=91-X156.82B+156.02+156.02=91-X156.82AG 4A-X3B 8=K30/8.7E38_11DXM383C 1 B K210531.01C1 BK210221.40C 1 B K210541.013+/-0.2bar 2.5+/-0.2bar C 1 B K210561.01C 1 B K210561.023+/-0.2bar2.5+/-0.2barC 1 B K210571.01C 1 B K210571.02EDCBAEDCBA=21/3.7210221.07=31-S01+156.11=31-S02+156.11正常正常库内动车库内动车41=34/23.642=34/23.641=34/23.642=34/23.6M 2A=91-X156.12A+156.02+156.02=91-X156.12BM 2B１端２端紧急按钮紧急按钮A3B=91-X111.07+111.07=32/9.8320171.620=28-S10+111.13=28-S20+211.13A3A11=28/25.312=28/25.4F 4A=91-X111.17A+111.07+111.07=91-X111.17BF 4BF 4B=91-X211.17B+211.07F 4A+211.07=91-X211.17A11=28/25.312=28/25.4A 2A=91-X211.17A +211.07+211.07=91-X211.17BA 2B=11-Q02+165=24-A39+156.04钥匙箱准备就绪工作位压力释放阀5A=92-X156.13+156.03-X3D 2=K30/9.7E39_03DXM39接地位1=11/11.42=11/11.4=28-A01+149<U99>=11-T03+185=34-E01+148=21/7.1210641.03布赫 报警ALARM=24-A33+156.0543-X02D5=21/2.5-X02D 8=21/2.5-S0121=11/8.712-S-S012212=34/22.47613=34/22.5M 4B=91-X156.82B +156.02M 4A+156.02=91-X156.82A6XDAB =92-X156.13+156.03-X3Z 6=K30/3.7E33_07DXM33HVB 合=21-K01+156.03=24-A33+156.05=24-A33+156.055BDCY =92-X156.13+156.03D 24=K30/3.3A33_02DXM33B 24D 28=K30/3.3A33_04DXM33B 2845BDA=92-X156.06+156.061=21/20.22=24-A39+156.04=24-A39+156.04A39_02DXM39A39_04DXM3944BDC=92-X156.06+156.06D 24=K30/9.3B 24=K30/9.3D 28=K30/9.3B 28=K30/9.3=24-A39+156.04=21-K02+156.03-X3B 2=K30/9.7E39_02DXM39=21-K02+156.039=21/20.7=21/7.1210641.0214=21/20.6542BAC=92-X156.06+156.064712=24-A33+156.058BDCA=92-X156.13+156.03-X3D 4=K30/3.7E33_06DXM33=21-K01+156.03=21-K01+156.039145=21/20.34=21/20.37HVB 控制开关12=21-K01+156.03=11-Q01+165K0110+-6=21/20.4G 1A=91-X156.52A +156.02+156.02=91-X156.52BG 1B-X012=11/5.4-X011=11/5.2F 4B=91-X156.52B +156.02F 4A+156.02=91-X156.52A8C 1 B K210621.01C 1 B K210622.01C 1 B K210622.02C 1 B K210622.03C 1 B K210623.01C 1 B K210623.02C 1 B K210623.03C 1 B K210624.01C 1 B K210624.02C 1 B K210641.91C 1 B K210625.02C 1 B K210631.01C 1 B K210632.01C 1 B K210641.21C 1 B K210641.01C 1 B K210641.02C 1 B K210641.05C 1 B K210641.94C 1 B K210653.93C 1 B K210652.03C1 BK210641.91320171.577C 1 B K210641.92C 1 B K210641.93C 1 B K210653.92C 1 B K210662.91C1 BK210641.06C 1 B K210662.01C 1 B K210661.01C1 BK210662.92C 1 B K210662.02C 1 B K210662.03C 1 B K210671.01C 1 B K210681.01C 1 B K210681.02C 1 B K 210682.01C 1 B K210682.02。
