开关柜局部放电检测技术在状态检修工作中的应用

高压开关柜局部放电检测及应用摘要：局部放电难免会损坏电力系统部件，也会造成不必要的电能消耗。

当前普遍运用的检测技术包括暂态地检测和超声波检测。

这些检测技术的基本原理是不同的，在实际工作可以结合具体情况选择适宜的检测技术。

这样可以保证检测结果的准确性，也可以提高检测效率。

关键词：高压开关柜、局部、放电、检测、应用引言：在高压开关柜的工作过程中，其容易受内部元件、环境等各种因素影响，引发故障致使电网无法正常运行。

假如我们能完全按照高压开关柜的设计、运行、检修标准执行，改善电网运行环境，利用有效措施降低高压开关柜发生故障的频率，就可以保障电网的稳定安全运行，进而为我国经济发展提供充足的电能保障。

1带电检测技术应用于高压开关柜检修中的重要意义停电检修技术在以往是高压开关柜检修的主要方式，此技术能够有效的保障高压开关柜检测的安全性，但是也存在着以下几方面的不足：1）影响范围较大。

高压开关柜的停电检修将会对这一线路的终端用户造成极大的不便，尤其是一些关键的生产线更是无法进行停电作业。

2）高压开关柜停电检修作业有着较为严格的时间限制，时间紧、检修工作量大，从而容易在高压开关柜检修作业中产生遗漏，无法对高压开关柜进行全面的、细致的检测。

3）高压开关柜停电检修作业检查的是高压开关柜的静态特性，容易在高压开关柜检修过程中产生误差。

针对上述问题，需要积极研究并引入高压开关柜带电检测技术，在完成高压开关柜检测的同时不影响高压开关柜的正常供电。

高压开关柜带电检测技术是在高压开关柜正常运行的过程中进行的，能够对高压开关柜内部的局部放电问题进行及时的发现与掌握，借助于高压开关柜带电检测技术能够对高压开关柜的实时运行状态进行准确的掌握，结合带电检测技术所测得的数据，通过分析研究可以对引发不同数据变化的情况进行详细的了解和掌握。

高压开关柜带电检修和停电检修技术都可以对高压开关柜的故障位置和故障原因进行缺陷分析2开关柜存在的问题开关柜存在的问题主要涉及到以下方面：在电力系统中，开关柜是重要的电气设备之一。

开关柜局部放电检测技术的应用分析摘要随着我国电力系统的不断发展和完善，促使开关柜的电力系统中的应用范围更加广泛。

本文根据以往工作经验，对局部放电检测技术的原理进行总结，并从TEV局部放电定位技术的应用、UHF局部放电定位技术的应用、数据判断法的应用、现场联合测试法的应用四方面，论述了开关柜局部放电检测技术的具体应用分析。

关键词开关柜；局部放电检测技术；联合测试法前言在我国电力系统之中，各个变电站已经实现了10KV/35kV金属封闭开光成套設备的普及使用。

但在这些电气设备应用过程中，由于诸多外部因素的影响，很容易出现电气绝缘强度降低等问题，最终引发严重的故障事故。

另外，在停电状态下，很多企业中的开关柜带电检测技术还不成熟，无法对绝缘劣化等问题进行及时发现。

因此，局部放电检测技术的重要性被突显出来，在该项技术的作用下，很多开关柜安全隐患得到了及时解决。

1 局部放电检测技术的原理在变电站绝缘设备使用过程中，各个设备中的绝缘系统和电场强度不能得到有效统一，尤其是在局部区域内，如果电场整体强度与区域介质中的电场强度相同，便会产生局部放电现象。

但此时如果导体之间并没有被施加电压，绝缘系统也不可能被破坏，只能出现部分绝缘体被破坏的现象，绝缘性能也不会受到严重影响，这种现象便被人们称之为局部放电现象。

通过上述具备放电的原理，人们可以对其进行有效检测。

在局部放电现象出现过程中，一般会引起光、热介质高度损耗现象，此时人们可以按照不同性质的测量方式对局部放电情况进行检测，并通过局部放电中所产生的电荷交换等信息对局部放电过程进行表示。

2 开关柜局部放电检测技术的具体应用分析2.1 TEV局部放电定位技术的应用为了对TEV中的探头性能进行确定，相关研究人员可以利用实验对不同探头中的灵敏度进行对比。

例如，可以将TEV探头的两个位置连接在开关柜同一表面之中，此时对传感器检测到的信号进行对比，如果检测到的波形和型号具有较高的相似度，说明TEV探头中两个位置的性能具有较强的相似性。

开关柜局部放电带电检测技术的运用【摘要】开关柜局部放电带电检测技术的运用在电力行业具有重要意义。

本文首先介绍了该技术的概念和重要性，然后详细分析了开关柜局部放电的影响以及带电检测技术的原理。

接着探讨了该技术在实际应用中的具体场景，以及其优势和特点。

对开关柜局部放电带电检测技术的发展趋势进行了展望，总结了其在电力设备安全和可靠性方面的重要性。

展望未来，该技术有望在电力领域得到更广泛的应用，为电力系统的运行保驾护航。

深入研究和推广开关柜局部放电带电检测技术对于提升电力设备的安全性和可靠性具有重要意义，值得持续关注和投入。

【关键词】开关柜、局部放电、带电检测技术、重要性、原理、应用场景、优势、特点、发展趋势、未来发展。

1. 引言1.1 介绍开关柜局部放电带电检测技术开关柜局部放电带电检测技术是一种用于监测和检测开关柜组件中可能存在的局部放电现象的先进技术。

局部放电是指在绝缘系统中出现的局部放电放电现象，是绝缘老化和缺陷的早期表现，一旦得以及早发现和处理，可以有效避免事故的发生。

开关柜局部放电带电检测技术通过安装传感器和监测设备，在实时监测开关柜工作状态的对局部放电现象进行实时监测和分析，及时发现潜在问题，提高了设备的安全性和可靠性。

该技术的重要性不仅在于帮助预防设备事故和故障，保障电网的稳定运行，同时也可延长设备的使用寿命，降低维护成本。

开关柜局部放电带电检测技术在现代电力系统中起着至关重要的作用，是值得深入研究和广泛应用的重要技术。

1.2 阐述该技术的重要性开关柜局部放电带电检测技术是一种用于监测和诊断开关柜内部局部放电现象的技术，具有重要的安全和维护意义。

由于开关柜在电力系统中扮演着至关重要的角色，一旦发生故障可能会导致严重的后果，如停电、火灾等。

及时发现和处理开关柜局部放电问题对确保电力系统的可靠运行具有至关重要的意义。

开关柜局部放电带电检测技术可以有效地帮助运维人员及时发现开关柜内部存在的故障隐患，预防事故的发生，保障电力系统的正常运行。

高压开关柜局部放电检测技术研究及应用摘要：开关柜等电力设备内部产生的局部放电是反映设备绝缘缺陷的重要现象。

变电站内35kV及以下开关柜是输配电系统的重要组成部分，其安全稳定运行直接影响供电的可靠性。

变电检修、电气试验一般为周期性工作，可能不能及时发现设备存在的缺陷。

电力设备局部放电检测技术可以及时发现设备存在的缺陷，保障电力系统平稳、高效运行。

常用的局部放电带电检测方法有超声波法、特高频法、暂态地电压法、高频电流法等。

关键词：高压开关柜；局部放电；检测技术引言开关柜作为电力系统中的关键组件已广泛应用于输电配电网络，承担着开合、控制和保护用电设备的作用，其运行可靠性直接影响着电力系统供电质量及安全性能。

局部放电作为一种潜在威胁，直接影响着开关设备和电力系统的稳定和绝缘安全。

因此，对开关柜局部放电进行检测和定位是发现其内部早期绝缘缺陷的基础，可用于指导巡检人员对开关柜进行下一步操作、维护及检修。

1局部放电带电检测方法1.1特高频检测设备发生局部放电时的电流脉冲能在内部激励频率高达数千兆赫兹的电磁波，特高频检测技术利用这种电磁波信号来检测局部放电。

检测开关柜时，常利用外置式传感器通过开关柜的金属缝隙或观察窗部位进行检测。

特高频检测能有效避免现场300MHz以下的电晕干扰，具有较高的检测灵敏度和抗干扰能力。

1.2暂态地电压检测电力设备内部发生局部放电时，放电脉冲激发的电磁波能在设备金属外壳上产生瞬时的对地电压，这些瞬时电压脉冲可由设备外表面安装的特制耦合电容传感器检测，从而判断设备内部绝缘状态。

2高压开关柜局部放电检测技术的应用2.1基于自适应集合经验模态分解算法的局部放电信号降噪高压开关柜是电网系统中非常重要的装置，它关乎着供电安全，在国家工业的正常运转和人们日常生活的正常推进中，扮演着十分重要的角色，因此保证其安全可靠运行是维系电力网络稳定的必然要求。

评价开关设备状态的重要依据是局部放电测量的结果，开关柜的局部放电检测通常要结合暂态对地电压（transient earth voltages, TEV）检测法和超声波（acoustic emission, AE）检测法，这两种检测方法为开关柜局部放电检测提供了有力的技术支持。

开关柜局部放电带电检测技术应用分析摘要：我们一般利用局部放电带电检测技术对开关柜进现场检测，通过这两种方法能够有效地对开关柜异常故障进行检测，取得较好的应用效果。

文章通过对开关柜故障原因的分析，来揭示开关柜局部放电带电检测技术的应用。

关键词：开关柜；局部放电；带电检测技术在我国的电力系统中，各个变电站已经利用了10 kV/35 kV金属封闭开关成套设备。

在这些电气设备中，由于外部因素，例如，电、化学、热等因素的影响，会导致电气绝缘强度降低，从而发生故障。

在对全国变电站的不完全统计下，全国的电力系统开关柜事故中由于截流或者绝缘所引起的故障高达40.1%，由于绝缘部分出现闪络的事故达到了79.2%。

在停电状态下对高压开关柜内的故障进行检测并进行带电检测的技术不太成熟，在预防性实施周期内，很难发现绝缘劣化等问题。

由于在电力系统的变电站中，高压开关柜设备放置在柜内，即使设备出现异常状况也不容易及时被工作人员发现。

红外测温也不能够对内部设备的故障，因此通过局部放电带电检测能够有效地检测出绝缘性的故障原因，采取有效的措施解决安全隐患，避免击穿等突发事故。

1 对开关柜局部放电带电进行检测的意义在电力系统的运行过程中，开关柜已广泛应用于电力系统的发电、配电、输电以及电能转换等工作当中，在整个电力企业的发展中，有着举足轻重的地位和作用。

然而，在对开关柜的检测工作中，都是在断电的情况下进行的，对开关柜局部放电带电的检测相对较少。

由于开关柜预防性试验周期为六年，因此，在这试验周期内很难详细地掌握开关柜的情况和问题，这就使得对开关柜的检测很难真正实施，不能及时对对开关柜存在的问题进行检测和维修，进而产生故障。

而且，开关柜是安置在安装箱内，电力设备的运行的过程中若发生故障，工作人员也很难在巡视的过程中及时发现，这也给电力系统的安全稳定运行带来很大的安全隐患。

因此，积极加强对开关柜放电带电进行检测能够及时了解和掌握开关柜内部设备的放电变化情况，并且做好有效的事故防范措施，确保电力系统的安全稳定运行。

高压开关柜局部放电带电检测技术的应用分析发布时间：2022-10-09T07:45:46.232Z 来源：《中国科技信息》2022年11期作者：宇文平[导读] 高压开光柜凭借自身的优势与特点，在我国电力系统当中已经得到广泛的应用，宇文平神铁二号线（天津）轨道交通运营有限公司 300300摘要:高压开光柜凭借自身的优势与特点，在我国电力系统当中已经得到广泛的应用，并且获得一致的好评。

但是柜内部的专业电气设备经过长时间的使用，非常容易出现局部放电问题。

这时通过应用高压开光柜局部放电带电检测技术，可以对此类问题进行有效改善与解决。

因此，本篇文章主要对高压开关柜局部放电带电检测技术进行认真的分析，希望能够为相关工作人员起到一定参考与帮助。

关键词:高压开光柜；局部放电带电；检测技术；应用；经过认真的分析和研究之后发现，开关柜运行维护的真实情况与局部区域是否能够稳定供电之间会产生直接的影响。

局部放电带电检测方法是一种具有间接性特点的检测方，现如今电力系统对于开光柜局部放电带电检测技术，主要包括：暂态地电位以及超声波检测，这两种检测方法凭借着自身强大的优势与特点得到广泛的应用。

基于此，本文下面主要对高压开光柜局部放电带电检测技术的应用展开深入的探讨。

1、高压开光柜局部放电带电检测的优势与特点分析随着时间的推移，人们生活水平得到进一步的提高，同时，大众对于用电的安全性、稳定性等多个方面都提出更多的要求，高压开光柜局部放电带电检测变得越来越重要。

通过对我国电力生产管理的方法进行仔细的分析，发现主要以高压开光柜的局部放电检测为重点，能够以最快的速度，寻找到柜内所发生的异常问题，全面了解设备真实的运行情况。

与具有传统的停电检查方式进行比较，发现二者之间有着很大的不同与差异，高压开光柜局部放电带电检测技术最明显的优势与特点包括两个方面，其一:经济上面的优势。

无论是例行检测与试验都需要以停电作为基础进行和展开，这样的情况必定会因为停电而出现经济损失问题，而且还容易增加失修或者是过修问题出现的可能和概率。

开关柜局部放电检测技术的应用分析实际中，开关柜内部的大量电气设备往往会由于热、光等因素，而发生化学反应，从而导致了电气设备故障的产生，进而阻碍了电力设备的平稳、正常的运行。

这就需要积极对开关柜局部放电情况进行检测，保障电力系统的安全稳定运行。

本文就对开关柜局部放电检测技术的应用有关内容进行分析，以供参考。

标签：开关柜;局部放电;带电检测1开关柜局部放电带电进行检测的意义开关柜已广泛应用于电力系统的发电、配电、输电以及电能转换等工作当中，在整个电力企业的发展中，有着举足轻重的地位和作用。

然而，在对开关柜的检测工作中，都是在断电的情况下进行的，对开关柜局部放电带电的检测相对较少。

在实验周期内很难详细地掌握开关柜的情况和问题，这就使得对开关柜的检测很难真正实施，不能及时对开关柜存在的问题进行检测和维修。

而且，开关柜是安置在安装箱内，电力设备运行的过程中如果发生故障，工作人员也很难在巡视的过程中及时发现，这也给电力系统的安全稳定运行带来很大的安全隐患。

因此，积极加强对开关柜放电带电进行检测能够帮助及时了解和掌握开关柜内部设备的放电变化情况，并采取有效的事故防范措施，确保电力系统的安全稳定运行。

2开关柜局部放电检测技术概述局部放电是指发生在电极之间但并未贯穿电极的放电，这些原本微弱的放电产生累积效应，会使绝缘的介电性能逐渐变差，最后导致整个绝缘击穿。

局部放电主要分为绝缘材料内部放电、表面放电以及导体尖端放电等，以电磁波、声波、气体形式等释放能量。

2.1紫外线检测技术如果在外缘局部放电的情况下，受到击穿因素的影响，放电点周围的气体就会产生电离。

从客观角度来讲，气体种类同放射光波的频率之间就会存在密切的关联，当产生电离之后，也会同时产生氮离子，而其发射的光谱，就会落于紫外光波段。

通过可见光图像的叠加处理及成像处理方法的应用，就可以充分明确出电晕的位置及强度。

紫外检测技术属于辅助性的带电检测技术，可以同其他检测技术方法进行配合使用，从而更好地寻找出局部放电信号，明确出放电点的放电部位以及放电程度。

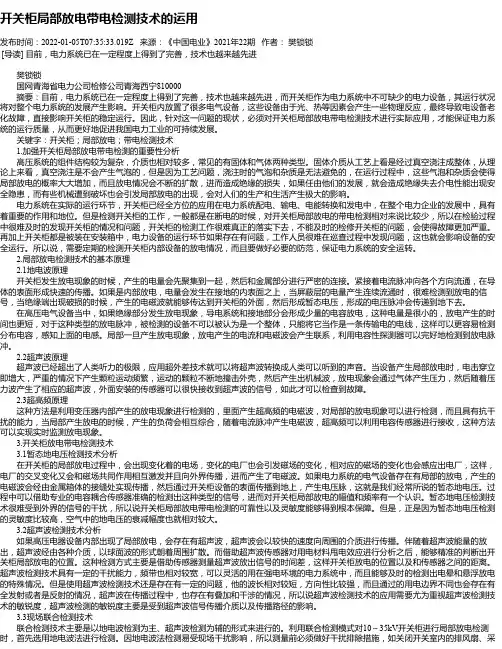

开关柜局部放电带电检测技术的运用发布时间：2022-01-05T07:35:33.019Z 来源：《中国电业》2021年22期作者：樊锁锁[导读] 目前，电力系统已在一定程度上得到了完善，技术也越来越先进樊锁锁国网青海省电力公司检修公司青海西宁810000摘要：目前，电力系统已在一定程度上得到了完善，技术也越来越先进，而开关柜作为电力系统中不可缺少的电力设备，其运行状况将对整个电力系统的发展产生影响。

开关柜内放置了很多电气设备，这些设备由于光、热等因素会产生一些物理反应，最终导致电设备老化故障，直接影响开关柜的稳定运行。

因此，针对这一问题的现状，必须对开关柜局部放电带电检测技术进行实际应用，才能保证电力系统的运行质量，从而更好地促进我国电力工业的可持续发展。

关键字：开关柜；局部放电；带电检测技术1.加强开关柜局部放电带电检测的重要性分析高压系统的组件结构较为复杂，介质也相对较多，常见的有固体和气体两种类型。

固体介质从工艺上看是经过真空浇注成整体，从理论上来看，真空浇注是不会产生气泡的，但是因为工艺问题，浇注时的气泡和杂质是无法避免的，在运行过程中，这些气泡和杂质会使得局部放电的概率大大增加，而且放电情况会不断的扩散，进而造成绝缘的损失，如果任由他们的发展，就会造成绝缘失去介电性能出现安全隐患，而有些机械遭到破坏也会引发局部放电的出现，会对人们的生产和生活产生极大的影响。

电力系统在实际的运行环节，开关柜已经全方位的应用在电力系统配电、输电、电能转换和发电中，在整个电力企业的发展中，具有着重要的作用和地位。

但是检测开关柜的工作，一般都是在断电的时候，对开关柜局部放电的带电检测相对来说比较少，所以在检验过程中很难及时的发现开关柜的情况和问题，开关柜的检测工作很难真正的落实下去，不能及时的检修开关柜的问题，会使得故障更加严重。

再加上开关柜都是被装在安装箱中，电力设备的运行环节如果存在有问题，工作人员很难在巡查过程中发现问题，这也就会影响设备的安全运行。

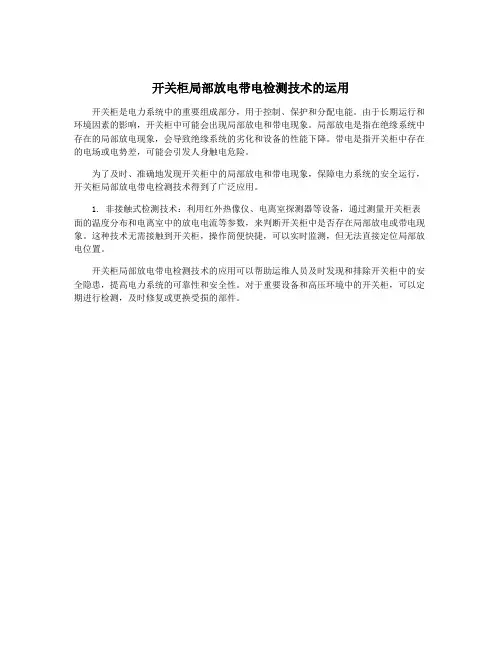

开关柜局部放电带电检测技术的运用
开关柜是电力系统中的重要组成部分，用于控制、保护和分配电能。

由于长期运行和环境因素的影响，开关柜中可能会出现局部放电和带电现象。

局部放电是指在绝缘系统中存在的局部放电现象，会导致绝缘系统的劣化和设备的性能下降。

带电是指开关柜中存在的电场或电势差，可能会引发人身触电危险。

为了及时、准确地发现开关柜中的局部放电和带电现象，保障电力系统的安全运行，开关柜局部放电带电检测技术得到了广泛应用。

1. 非接触式检测技术：利用红外热像仪、电离室探测器等设备，通过测量开关柜表面的温度分布和电离室中的放电电流等参数，来判断开关柜中是否存在局部放电或带电现象。

这种技术无需接触到开关柜，操作简便快捷，可以实时监测，但无法直接定位局部放电位置。

开关柜局部放电带电检测技术的应用可以帮助运维人员及时发现和排除开关柜中的安全隐患，提高电力系统的可靠性和安全性。

对于重要设备和高压环境中的开关柜，可以定期进行检测，及时修复或更换受损的部件。
