第一章 绝缘电阻（率）的测量§1―1 概述一、定义：绝缘电阻R=U/I体积绝缘电阻 Rv=U/Iv 表面绝缘电阻 Rs= U/IsRv ∥RsRv=【d （厚度）/A （面积）】ρv （体积电阻率） ρv 单位：Ω．m ρv=E/j —电流密度（A/m 2） ρv=1/ν—电导率，用来表征材料 ρs= E/j 单位：Ω性能：用绝缘电阻表征绝缘结构性能 二、影响绝缘电阻率ρv 的因素1. 温度 ：T →R （ρv ） （离子电导为主体） 2. 湿度：δ（%） →R （ρv ）3. 电场E ，一般R （ρv ）与E 无关（线性材料） 高场强是 E →R （ρv ） （非线性材料）4. 辐射：剂量 →R （ρv ）5. 交联：无影响 ，高温下交联击穿强度高 标准测试条件： T ：23+2℃ δ（湿度）：50+5% 测试前预处理（正常化） T ：23+2℃ δ（湿度）：50+5% t ：24小时消除辐照、湿度影响、机械应力预处理的目的：消除试品经历的历史条件不同对测试结果的影响§1―2试样与电极系统 一、试样固体（绝缘电阻） 片状 管状一般采用片状，大于电极7mm 以上，厚度不大于4mm （最好在0.5~2mm ） 二、电极系统 ㈠ 三电极系统大电阻测量的本质是微电 流测量。
㈡ 二电极系统 常用于薄膜测量㈢ 三电极的优点① Iv 、Is 分开，实现体积电流测量（Rv ）② 消除电极边缘效应，可使被测部分近似为均化电场 ㈣ 电极尺寸测量极直径：50mm特定环境下用25mm 高压极直径：74mm 特定环境下用54mm保护间隙：2mm 保护极尺寸：10mm C=ε0εrh A R=ρv Ah（A 电极面积） 已知：A 、h 、Rv 、D1，g ，求ρvρv= Rv h4g D 2π）（+三、电极材料选择材料的原则： 1. 导电性好2. 与被测材料紧密接触3. 化学性能稳定，不和被测才来哦发生化学反应4. 经济、操作方便 可用电极材料： 1. 银漆、银膏 2. 蒸镀（铝、铜、金） 3. 铝箔 4. 导电橡胶§1—3 直接法测量绝缘电阻 Rx=U/Ix →U 已知，测Ix 求Rx一、兆欧表：直流电源+流比计（P13 图1-12） а=f （2I 1I ）=f （R1Rx 2R +） 流比计的特点：а与电压大小无关，使用于现场施工 二、检流法（P14 图1-13）① 校正检流计 ② 读出偏转角 R=аK Un n=IxIg— 分流比，K —仪表常数，а—检流计偏转角 U=1000V Imin=10-10 A R=1013Ω 适用于工厂产品测试三、高阻计法（P15 图1-15） Rx=IpSRnU，Rn 最大1012Ω，放大器输入阻抗>1014Ω。

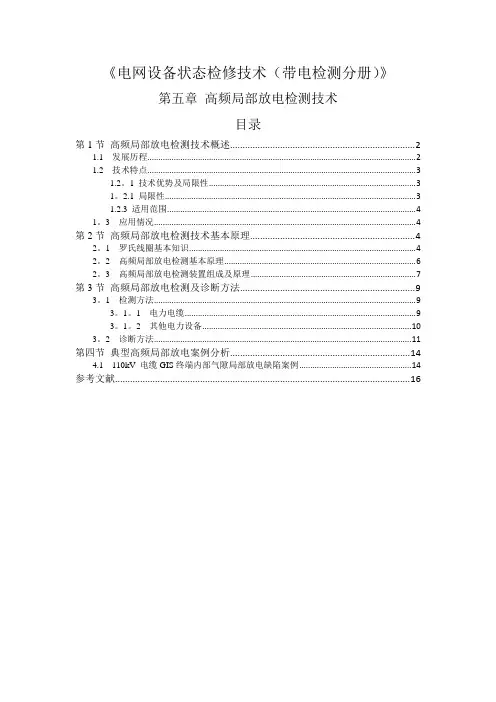

《电网设备状态检修技术（带电检测分册）》第五章高频局部放电检测技术目录第1节高频局部放电检测技术概述发展历程高频局部放电检测方法是用于电力设备局部放电缺陷检测与定位的常用测量方法之一，其检测频率范围通常在3MHz到30MHz之间。
高频局部放电检测技术可广泛应用于电力电缆及其附件、变压器、电抗器、旋转电机等电力设备的局放检测，其高频脉冲电流信号可以由电感式耦合传感器或电容式耦合传感器进行耦合，也可以由特殊设计的探针对信号进行耦合。
高频局部放电检测方法，根据传感器类型主要分为电容型传感器和电感型传感器。
电感型传感器中高频电流传感器（High Frequency Current Transformer ，HFCT）具有便携性强、安装方便、现场抗干扰能力较好等优点，因此应用最为广泛，其工作方式是对流经电力设备的接地线、中性点接线以及电缆本体中放电脉冲电流信号进行检测，高频电流传感器多采用罗格夫斯基线圈结构。
罗格夫斯基线圈（Rogowski coils，简称罗氏线圈）用于电流检测领域已有几十年历史。
早在1887年英国布里斯托大学的茶托克教授即进行了研究，把一个长而且形状可变的线圈作为磁位差计，并且通过测量磁路中的磁阻，试图研究更加理想的直流发电机。
罗格夫斯基线圈检测技术在20世纪90年代被英国的公立电力公司（CEGB）用在名为“El-Cid”的新技术里，用于测试发电机和电动机的定子[1]。
罗氏线圈自公布起就受到了很多学者的重视，对于罗格夫斯基线圈的应用也越来越广泛，1963年英国伦敦的库伯在理论上对罗格夫斯基线圈的高频响应进行了分析，奠定了罗格夫斯基线圈在大功率脉冲技术中应用的理论基础[2]。
20世纪中后期以来，国外一些专家学者和公司纷纷对罗氏线圈在电力上的应用进行了大量的研究，并取得了显着的成果。
如法国ALSTHOM公司有一些基于罗氏线圈电流互感器产品问世，其主要研究无源电子式互感器，在20世纪80年代英国Rocoil公司实现了罗格夫斯基线圈系列化和产业化。
