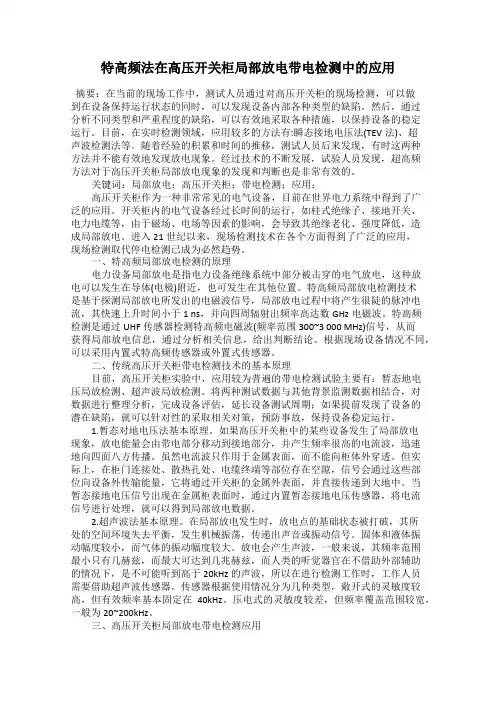

特高频法在高压开关柜局部放电带电检测中的应用摘要：在当前的现场工作中，测试人员通过对高压开关柜的现场检测，可以做到在设备保持运行状态的同时，可以发现设备内部各种类型的缺陷。

然后，通过分析不同类型和严重程度的缺陷，可以有效地采取各种措施，以保持设备的稳定运行。

目前，在实时检测领域，应用较多的方法有:瞬态接地电压法(TEV法)、超声波检测法等。

随着经验的积累和时间的推移，测试人员后来发现，有时这两种方法并不能有效地发现放电现象。

经过技术的不断发展，试验人员发现，超高频方法对于高压开关柜局部放电现象的发现和判断也是非常有效的。

关键词：局部放电；高压开关柜；带电检测；应用；高压开关柜作为一种非常常见的电气设备，目前在世界电力系统中得到了广泛的应用。

开关柜内的电气设备经过长时间的运行，如柱式绝缘子、接地开关、电力电缆等，由于磁场、电场等因素的影响，会导致其绝缘老化、强度降低，造成局部放电。

进入21世纪以来，现场检测技术在各个方面得到了广泛的应用，现场检测取代停电检测已成为必然趋势。

一、特高频局部放电检测的原理电力设备局部放电是指电力设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其他位置。

特高频局部放电检测技术是基于探测局部放电所发出的电磁波信号，局部放电过程中将产生很陡的脉冲电流，其快速上升时间小于1 ns，并向四周辐射出频率高达数GHz电磁波。

特高频检测是通过UHF传感器检测特高频电磁波(频率范围300~3 000 MHz)信号，从而获得局部放电信息，通过分析相关信息，给出判断结论。

根据现场设备情况不同，可以采用内置式特高频传感器或外置式传感器。

二、传统高压开关柜带电检测技术的基本原理目前，高压开关柜实验中，应用较为普遍的带电检测试验主要有：暂态地电压局放检测、超声波局放检测。

将两种测试数据与其他背景监测数据相结合，对数据进行整理分析，完成设备评估，延长设备测试周期；如果提前发现了设备的潜在缺陷，就可以针对性的采取相关对策，预防事故，保持设备稳定运行。

局部放电检测方法之超高频UHF 局部放电检测技术电检测法包括脉冲电流法、无线电干扰电压法、超高频UHF 局部放电检测技术、介质损耗分析法。

电检测法局部放电最直接的现象即引起电极间的电荷移，动每一次局部放电都伴有一定数量的电荷通过电。

介质引起试样外部电极上的电压变化另外每，次放电过程持续时间很短在气隙中一次放电过程在10ns 量级在油隙中一次放电时间也只有1ms 根据Maxwell 电磁理论如此短持续时间的放电脉，冲会产生高频的电磁信号向外辐射局部放电电检测法即是基于这两个原理常见的检测方法有脉冲电流法无线电干扰电压法介质损耗分析法等等特别是20 世纪80 年代由S.A.Boggs 博士和G.C.Stone 博士提出的超高频检测法近年来得到广泛关注。

并逐渐有实用化的产品问世2.1.1 脉冲电流法。

超高频UHF 局部放电检测技术在20 世纪80 年代以前市场上局部放电检测仪的工作频带仅在1MHz 以下1982 年Boggs 和Stone 在他们的试验中使测试仪器的测量频带达到1GHz 成功的测试出GIS 中的初始局部放电脉冲[5]在此频带下噪声信号衰减剧烈可有效的实现噪声抑制且可以基本无损的再现局部放电脉冲从而深化对局部放电的机理性研究。

超高频检测又分为超高频窄带检测和超高频超宽频带检测前者中心频率在500MHz 以上带宽十几MHz 或几十MHz 后者带宽可达几GHz 由于超高频超宽频带检测技术有噪声抑制比高包含信息多等优点受到人们的关注通常所说的超高频检测技术即指超高频超宽频带检测，用于超高频局部放电检测的传感器主要为微带，天线传感器利用微带天线作传感器早在1980 年Kurtz 等人就提出过他们设计的传感器用于大型电机局部放电测试安装在一个或两个磁极上可探测到单根定子线棒的放电目前微带天线传感器已在检测大型电力变压器GIS 电力电缆等设备的局部放电上有相关应用对于大电机局部放电检测，H.G.Sedding 等人在1991 年提出一种定子槽耦合器。

特高频及超声波法在GIS设备带电检测中的应用一、特高频及超声波检测技术简介特高频检测技术是一种基于局部放电的无损检测技术，其原理是利用特高频信号对局部放电进行检测和定位。

局部放电是由电力设备中的绝缘缺陷或电介质中存在的气体、固体、液体杂质等引起的放电现象，是电气设备故障的常见形式之一。

特高频检测技术通过接收放电信号的特性特征，可以准确地判断放电的类型、位置和程度，从而实现对设备的状态监测和故障诊断。

而超声波检测技术则是利用超声波在物质中传播的特性来进行检测和定位。

当设备中存在局部放电现象时，放电会产生瞬间的高温和高压，导致周围介质的瞬时膨胀和振动，产生超声波。

通过接收和分析这些超声波信号，可以准确地定位设备中的局部放电缺陷。

特高频及超声波检测技术具有无损检测、高灵敏度、高分辨率、可在线监测等优点，已被广泛应用于电力设备的故障诊断和状态监测中。

1. 局部放电监测GIS设备中的局部放电是导致其故障的主要原因之一，因此对局部放电的监测和诊断成为了GIS设备带电检测的重点。

特高频及超声波法可以实现对GIS设备中局部放电的实时监测和定位，提供了一种有效手段来解决GIS设备的局部放电问题。

通过特高频技术，可以对GIS设备中发生的局部放电进行精确的定位和诊断。

通过检测局部放电信号的脉冲特性、频率分布等参数，可以判断放电的类型和位置，从而及时发现GIS设备中的故障隐患。

超声波检测技术也可以对局部放电引起的超声波进行实时监测和分析，提供了一种更直观、更可靠的手段来进行故障诊断和定位。

2. 设备状态评估除了局部放电的监测和定位外，特高频及超声波法还可以用于GIS设备的状态评估。

通过对GIS设备进行特高频及超声波检测，可以对设备的绝缘状态、放电水平、损伤程度等进行全面评估，为设备的运行状态提供了科学的依据。

3. 故障诊断和预警特高频及超声波检测技术可以实现对GIS设备中局部放电的实时监测和定位，对设备中的故障隐患进行早期预警。

特高频局部放电检测技术知识讲解电力设备的局部放电是一种常见的电气现象，它预示着设备的绝缘状况可能出现问题。

特高频局部放电检测技术是一种先进的检测技术，能够有效地检测和识别电力设备的局部放电。

本文将详细介绍特高频局部放电检测技术的原理、应用及优势。

一、特高频局部放电检测技术原理特高频局部放电检测技术主要利用局部放电产生的电磁波进行检测。

当电力设备发生局部放电时，放电产生的电流会激发出电磁波，这些电磁波的频率通常在数吉赫兹到数百吉赫兹之间。

特高频局部放电检测设备能够捕捉到这些特高频电磁波，并对其进行处理和分析。

二、特高频局部放电检测技术的应用特高频局部放电检测技术在电力设备检测中具有广泛的应用。

例如，它可以用于变压器、电缆、断路器等电力设备的检测。

通过对特高频电磁波的分析，可以判断出设备的绝缘状况，发现潜在的故障，从而预防设备故障的发生。

三、特高频局部放电检测技术的优势特高频局部放电检测技术相比传统的检测方法具有以下优势：1、高灵敏度：特高频局部放电检测技术对局部放电产生的电磁波非常敏感，可以检测到非常微弱的放电信号，从而能够发现潜在的设备故障。

2、宽频带：特高频局部放电检测设备具有宽频带的接收能力，可以接收到的电磁波频率范围很广，从而能够获得更全面的设备信息。

3、抗干扰能力强：特高频局部放电检测技术对噪声的抑制能力较强，可以有效地避免干扰信号对检测结果的影响。

4、非接触式检测：特高频局部放电检测技术可以采用非接触式的方式进行检测，无需接触设备，从而不会对设备的正常运行产生影响。

四、结论特高频局部放电检测技术是一种先进的电力设备检测技术，具有高灵敏度、宽频带、抗干扰能力强和非接触式检测等优势。

通过对电力设备的特高频电磁波进行检测和分析，可以有效地发现潜在的设备故障，预防设备故障的发生。

在未来的电力设备检测中，特高频局部放电检测技术将会发挥越来越重要的作用。

随着电力系统的不断发展，人们对电力设备的安全与稳定性要求越来越高。

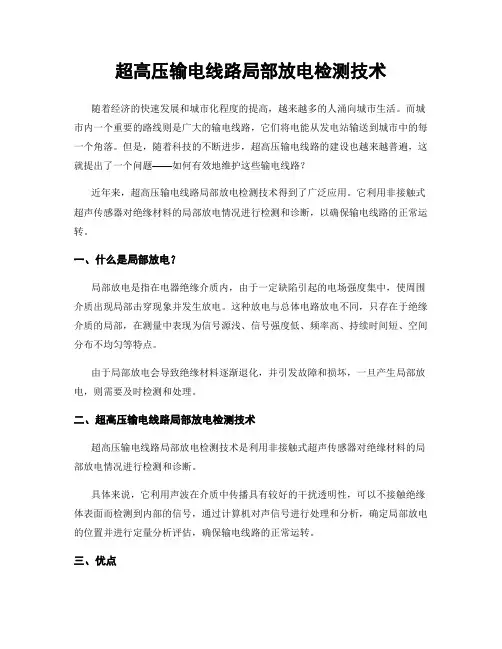

超高压输电线路局部放电检测技术随着经济的快速发展和城市化程度的提高，越来越多的人涌向城市生活。

而城市内一个重要的路线则是广大的输电线路，它们将电能从发电站输送到城市中的每一个角落。

但是，随着科技的不断进步，超高压输电线路的建设也越来越普遍，这就提出了一个问题——如何有效地维护这些输电线路？近年来，超高压输电线路局部放电检测技术得到了广泛应用。

它利用非接触式超声传感器对绝缘材料的局部放电情况进行检测和诊断，以确保输电线路的正常运转。

一、什么是局部放电？局部放电是指在电器绝缘介质内，由于一定缺陷引起的电场强度集中，使周围介质出现局部击穿现象并发生放电。

这种放电与总体电路放电不同，只存在于绝缘介质的局部，在测量中表现为信号源浅、信号强度低、频率高、持续时间短、空间分布不均匀等特点。

由于局部放电会导致绝缘材料逐渐退化，并引发故障和损坏，一旦产生局部放电，则需要及时检测和处理。

二、超高压输电线路局部放电检测技术超高压输电线路局部放电检测技术是利用非接触式超声传感器对绝缘材料的局部放电情况进行检测和诊断。

具体来说，它利用声波在介质中传播具有较好的干扰透明性，可以不接触绝缘体表面而检测到内部的信号，通过计算机对声信号进行处理和分析，确定局部放电的位置并进行定量分析评估，确保输电线路的正常运转。

三、优点信号检测精准。

利用非接触式超声传感器对绝缘材料进行检测，可减少测量误差，提高检测精度。

目前，该技术已经被广泛应用于超高压输电线路、电力变压器、发电机、电缆等领域。

检测效率高。

使用超声波进行数据采集，检测速度快，一次性集成多个检测参数，可以快速分析故障位置，大大提高检测效率，节约成本。

数据处理可靠。

利用计算机技术对检测数据进行处理和分析，可以准确显示故障发生的位置和程度，评估绝缘介质的退化情况，实现真正的在线监测和预警。

四、展望随着电网技术的不断发展，超高压输电线路局部放电检测技术的应用范围不断扩大。

未来，在中低压线路、变电站等场合也有望得到广泛应用，将成为保障电网安全稳定运行的重要手段。

GIS局部放电特高频检测技术的研究一、概述随着电力系统的不断发展，气体绝缘组合电器（GIS）因其优异的绝缘性能和紧凑的结构设计，在电力传输和分配中得到了广泛的应用。

GIS设备在运行过程中，由于设计制造缺陷、安装过程中的不当操作以及运行环境的恶化等原因，可能会产生局部放电现象。

局部放电是GIS设备绝缘性能恶化的重要征兆，长期存在将严重影响设备的正常运行，甚至导致整个电力系统的故障。

对GIS局部放电的检测与监测显得尤为重要。

特高频（UHF）检测技术作为一种新型的局部放电检测手段，因其具有抗干扰能力强、灵敏度高等优点，近年来在GIS局部放电检测中得到了广泛的应用。

特高频检测技术通过接收GIS设备内部局部放电产生的特高频电磁波信号，实现对局部放电的有效检测和定位。

该技术不仅可以用于设备的预防性维护，还可以在设备运行过程中进行实时监测，及时发现并处理潜在的绝缘缺陷，从而提高GIS设备的运行可靠性和电力系统的稳定性。

本文旨在深入研究GIS局部放电特高频检测技术，分析其检测原理、方法及应用现状，并探讨该技术在GIS局部放电检测和定位中的优化与改进。

通过本文的研究，期望能为GIS设备的故障诊断和预防性维护提供更为准确、有效的技术手段，为电力系统的安全稳定运行提供有力保障。

1. GIS（气体绝缘金属封闭开关设备）的重要性及其在电力系统中的应用GIS，即气体绝缘金属封闭开关设备，是现代电力系统中不可或缺的关键组成部分。

其重要性不仅体现在提高电力系统的运行效率和稳定性上，更在于对电力输送和分配过程的安全保障。

GIS设备以其独特的结构和性能优势，在电力系统中发挥着日益重要的作用。

GIS设备具有出色的绝缘性能。

相比于传统的空气绝缘开关设备，GIS采用气体绝缘，大大提高了设备的绝缘强度，使其能够承受更高的电压等级，满足大规模、远距离电力输送的需求。

GIS 设备结构紧凑、占地面积小，有效解决了传统开关设备占地面积大、空间利用率低的问题，特别适用于城市电网和工矿企业等空间有限的场所。

电力变压器局部放电超高频检测技术探析局部放电是导致电力变压器失效的最主要原因之一，对其进行有效的检测与处理，能够保证变压器始终处于最稳定的工作状况中。

本文则分析了一种超高频检测方案，首先指出了该方法的检测原理与优势之处，进而将其应用于某变电站的实际检测中，结果显示效果良好。

标签：变压器；局部放电；超高频；检测对变压器进行绝缘状态监测是保证其稳定发挥作用的关键工作，需要格外重视。

局部放电检测是最主要的检测方法，目前最为有效的局部放电检测方案当属超高频检测技术，其检测精度高、定位准确且抗干扰能力极强。

为了深入研究该技术的应用效果，我们首先应该对其形成一个基本认识。

一、超高频检测技术简介（一）超高频检测系统组成无论是何种超高频检测系统，其基本组成均必须包括传感器、信号处理模块、数据采集模块等，其中数据采集模块又可进一步细分为采集卡和工控机。

对各部件的作用分析如下：传感器主要指超高频传感器，主要作用是检测并传输高频电信号；信号处理模块利用设置好的指令，从传感器接受并传输的信号中滤取所需带宽及频率的信号，清除干扰源；数据采集卡最终接受获取的所需信号，并传输至工控机进行最终的数据处理。

（二）局部放电原因电气绝缘系统各个不同部位的电场，其强度往往差异很大，当某一局部的电场强度足以击穿绝缘屏障后，即会出现局部放电现象，但这种放电尚未贯穿整个绝缘系统，因此并不会对电网运行产生实际影响。

一般情况下，高电场强度下，绝缘体电气强度较弱的位置会出现局部放电。

局部放电虽然不会完全击穿整个绝缘屏障，但却会损坏电介质，尤其是有机电介质，从而在一定程度上降低整个变压器绝缘屏障的电气强度，长此以往，必然会影响变压器的正常工作。

（三）局部放电形成超高频电磁波的原因每一次的局部放电都伴随有正负电荷的中和，因此会形成电流脉冲，向周围辐射电磁波。

放电间隙越小，放电持续时间越短，因此电流脉冲越陡，辐射电磁波的频率也就越高。

同时，局部放电区域绝缘强度越高，击穿越快，电流脉冲也就越陡，辐射电磁波的频率同样也就越强。

特高频传感器监测变压器局部放电的探索特高频传感器监测变压器局部放电的探索变压器是电力系统中非常重要的设备之一，用于改变电压的大小。

然而，随着变压器的使用时间增长，可能会出现局部放电现象，这会对变压器的性能和寿命产生负面影响。

因此，使用特高频传感器来监测变压器的局部放电情况至关重要。

第一步是选择适当的特高频传感器。

特高频传感器通常可以侦测到高频范围内的电磁辐射。

由于局部放电产生的放电频率通常在特高频范围内，因此特高频传感器非常适合监测变压器的局部放电。

第二步是安装传感器。

传感器可以安装在变压器的关键位置，例如绕组和泄漏点。

这些位置是局部放电最有可能发生的地方。

通过在这些位置安装传感器，可以及时监测到局部放电的发生，并采取相应的措施。

第三步是连接传感器到监测系统。

传感器可以通过电缆连接到监测系统，以传输监测数据。

监测系统可以实时分析传感器收集到的数据，并提供警报和报告，以指示局部放电的情况。

第四步是设定监测系统的参数。

监测系统应根据变压器的特点和要求进行适当的参数设置。

例如，可以设定警报阈值，当局部放电超过预设值时，系统将自动发出警报。

第五步是定期检查和维护传感器和监测系统。

传感器和监测系统需要定期检查和维护，以确保其正常工作。

这可以包括清洁传感器，检查电缆连接和校准系统。

最后一步是根据监测数据采取相应的措施。

监测系统提供的数据可以帮助确定局部放电的严重程度和位置。

根据监测数据，可以采取适当的维修和保养措施，以防止局部放电进一步发展，并延长变压器的使用寿命。

总之，通过特高频传感器监测变压器的局部放电是非常重要的。

通过正确选择传感器、安装和连接传感器、设定监测系统参数、定期检查和维护传感器和系统，以及根据监测数据采取相应措施，可以及时发现和处理变压器的局部放电问题。

这将有助于确保变压器的正常运行和延长其使用寿命。

特高频局部放电测试定位方法及应用分析摘要：特高频局部放电定位的基本方法为幅值法和时差法。

但在实际工作中，普通的幅值法和时差法往往难以有效定位。

针对这一问题，本文提出了以幅值法和时差法为基础衍生出的多种定位方法，并对其相应的特点和实际应用进行了分析，以适应不同的设备结构和运行环境。

关键词：定位；特高频；带电测试；局部放电特高频局部放电测试定位方法主要依据放电信号的强度变化规律和时延规律，分别对应幅值定位法和时差定位法。

在实际现场测试中，由于受设备结构、运行环境等方面因素的限制，传统的幅值法和时差法往往难以有效定位。

针对这一现状，本文在幅值法与时差法的基础上，提出了多种衍生定位方法，并对其相应的现场使用情况进行了分析说明，以克服幅值法和时差法本身存在的缺陷，满足不同测试现场的实际定位需要。

1 基础定位方法1.1 幅值定位法1.1.1 方法原理记录各个测点的信号幅值，测点信号幅值越大，说明测点位置与信号源位置越接近。

1.1.2 实际应用分析1）检测仪器最好具有多个检测通道，否则受信号稳定性影响较大；2）若信号源为2个及以上且位于不同位置时，仪器检测到的幅值为多个信号叠加的结果，幅值法的有效性将大大降低；3）特高频信号幅值随着测点与信号源距离增大，衰减速度较慢，且受测点限制，只能将信号源定位在某一特定区域；4）当信号源过于强大时，会在很大区域内检测到幅值相当的信号，出现该情况时，可采用调高检测频带或关闭信号增益的办法；5）幅值法虽然精度较低，易受干扰，但是简单快捷，使用方便，对仪器技术水平要求较低。

1.2 时差定位法1.2.1 方法原理利用信号到达两个传感器的时间差和信号在设备中的传输速度，来计算信号源在两个传感器之间的具体位置。

1.2.2 实际应用分析1）要求仪器具有很高的数据采集和处理速度，能够显示特高频时域波形；2）对某些上升沿不是很明显的放电信号不适用，上升沿判断不准确，会造成时间差不准确；3）时差法精度明显优于幅值法，但对仪器性能要求较高，一般用幅值法定位精度不能满足要求时，才会使用时差法。

创新特高频传感器用于变压器局部放电检测的研究创新特高频传感器用于变压器局部放电检测的研究引言：随着电力系统的不断发展，变压器作为电能转换和传输的重要设备，其正常运行对电网的稳定性和可靠性至关重要。

然而，变压器在长期运行过程中可能会产生局部放电现象，这将对其性能和安全性造成严重影响。

因此，发展一种高效、准确的局部放电检测方法对于变压器的维护和运行至关重要。

第一步：了解局部放电检测技术的背景在变压器局部放电检测中，传感器的选择至关重要。

传统的局部放电检测方法主要依赖于电磁波和超声波传感器，但这些传感器存在灵敏度不高、实时性差和易受干扰等问题。

因此，我们需要寻找一种创新的传感器技术，以提高局部放电检测的灵敏度和准确性。

第二步：探索特高频传感器的潜力特高频技术是指频率在300MHz到3GHz之间的电磁波。

该技术具有高分辨率、高灵敏度和抗干扰能力强等特点，被广泛应用于雷达、通信和生物医学领域。

因此，我们可以考虑将特高频传感器应用于变压器局部放电检测中，以提高检测的精确性和可靠性。

第三步：设计特高频传感器系统基于特高频技术的局部放电检测系统包括传感器、信号处理器和数据分析算法。

传感器的设计需要考虑其对局部放电信号的敏感度和响应速度。

同时，为了减小传感器与变压器之间的耦合效应，可以采用非接触式的特高频传感器。

信号处理器负责采集和处理传感器产生的特高频信号，而数据分析算法则用于对信号进行分析和判定是否存在局部放电现象。

第四步：实验验证和性能评估在实验室条件下，使用自行设计的特高频传感器系统对变压器进行局部放电检测，记录和分析传感器收集到的特高频信号。

通过与传统的局部放电检测方法进行对比，评估特高频传感器系统的性能和优势。

第五步：优化和改进根据实验结果和性能评估，对特高频传感器系统进行优化和改进。

可以考虑改变传感器的结构设计、优化信号处理算法，以提高局部放电检测的准确性和稳定性。

结论：通过创新的特高频传感器技术，可以提高变压器局部放电检测的灵敏度和准确性。

第3章特高频局部放电检测技术第三章特高频局部放电检测技术目录第1节特高频局放检测技术概述 (3)1.1 发展历程 (3)1.2 技术特点 (5)1.2.1 技术优势 (5)1.2.2 局限性 (6)1.2.3 适用范围 (7)1.2.4 技术难点 (7)1.3 应用情况 (9)1.3.1 国外应用情况 (9)1.3.2 国内应用情况 (10)第2节特高频局放检测技术基本原理 (11)2.1 特高频局放电磁波信号基本知识 (11)2.1 GIS内部电磁波的传播特性 (11)2.3 特高频局放检测技术基本原理 (13)2.3 特高频局放检测装置组成及原理 (14)第3节特高频局放检测及诊断方法 (18)3.1 检测方法 (18)3.1.1 操作流程 (18)3.1.2 注意事项 (20)3.2 诊断方法 (21)3.2.1 诊断流程 (21)3.2.2 现场常见干扰及排除方法 (22)3.2.3 放电缺陷类型识别与诊断 (25)3.2.4 放电源定位 (28)3.2.5 局部放电严重程度判定 (29)第4节典型案例分析 (30)4.1 220kV GIS盆式绝缘子内部气隙缺陷检测 (30)4.2 110kV电缆-GIS终端绝缘内部气隙缺陷检测 (32)4.3 220kV GIS内部刀闸放电缺陷检测 (37)参考文献 (43)第1节特高频局放检测技术概述1.1 发展历程电力设备内发生局部放电时的电流脉冲（上升沿为ns级）能在内部激励频率高达数GHz的电磁波，特高频（Ultra High Frequency，UHF）局部放电检测技术就是通过检测这种电磁波信号实现局部放电检测的目的。

特高频法检测频段高（通常为300M～3000MHz），具有抗干扰能力强、检测灵敏度高等优点，可用于电力设备局部放电类缺陷的检测、定位和故障类型识别[1]。

特高频法过去曾被称为“超高频法”。

但是按照中华人民共和国无线电频率划分规定，300MHz~3000MHz频带划分为特高频，因此该检测方法的正式名称为特高频法。
