彩色滤光片介绍共42页

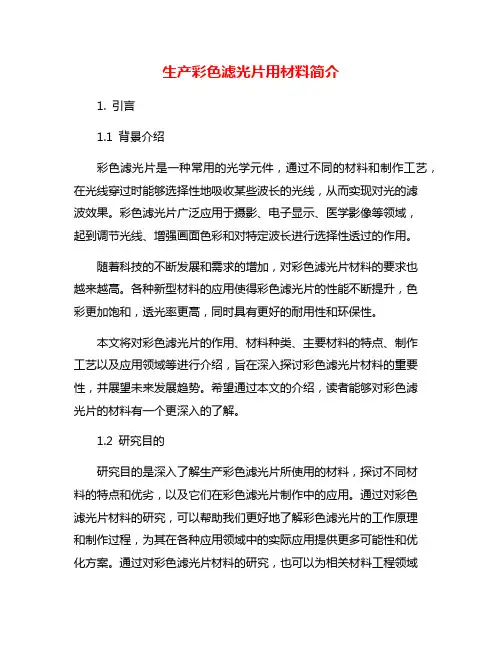

生产彩色滤光片用材料简介1. 引言1.1 背景介绍彩色滤光片是一种常用的光学元件，通过不同的材料和制作工艺，在光线穿过时能够选择性地吸收某些波长的光线，从而实现对光的滤波效果。

彩色滤光片广泛应用于摄影、电子显示、医学影像等领域，起到调节光线、增强画面色彩和对特定波长进行选择性透过的作用。

随着科技的不断发展和需求的增加，对彩色滤光片材料的要求也越来越高。

各种新型材料的应用使得彩色滤光片的性能不断提升，色彩更加饱和，透光率更高，同时具有更好的耐用性和环保性。

本文将对彩色滤光片的作用、材料种类、主要材料的特点、制作工艺以及应用领域等进行介绍，旨在深入探讨彩色滤光片材料的重要性，并展望未来发展趋势。

希望通过本文的介绍，读者能够对彩色滤光片的材料有一个更深入的了解。

1.2 研究目的研究目的是深入了解生产彩色滤光片所使用的材料，探讨不同材料的特点和优劣，以及它们在彩色滤光片制作中的应用。

通过对彩色滤光片材料的研究，可以帮助我们更好地了解彩色滤光片的工作原理和制作过程，为其在各种应用领域中的实际应用提供更多可能性和优化方案。

通过对彩色滤光片材料的研究，也可以为相关材料工程领域的发展提供参考和借鉴，促进新材料的研发和推广应用。

通过本次研究，我们希望能够揭示彩色滤光片材料的重要性，为未来彩色滤光片材料的研究和发展趋势提供一定的指导和启示。

2. 正文2.1 彩色滤光片的作用彩色滤光片是一种应用广泛的光学元件，其主要作用是选择性地透过特定波长的光线，同时阻挡其他波长的光线。

通过使用不同颜色的滤光片，可以实现光的分光和滤色，从而产生不同颜色的光线。

彩色滤光片在各种领域都有重要的应用，例如摄影、电视显示、光谱分析等。

在摄影中，彩色滤光片可以调整色调和对比度，使拍摄的照片更加饱满和生动。

使用红色滤光片可以增强天空的对比度，使云朵更加清晰；使用绿色滤光片可以增强植物的色彩，使照片更加生动。

在电视显示领域，彩色滤光片被广泛应用于液晶显示器和OLED显示器中，用于调节像素的颜色和亮度，使显示效果更加清晰和真实。

液晶知识扫盲系列彩色滤光片c o l o r f i l t e rThe following text is amended on 12 November 2020.液晶知识扫盲系列4：彩色滤光片（color filter）一，什么是color filter彩色滤光片（Color filter）是一种表现颜色的光学滤光片，它可以精确选择欲通过的小范围波段光波，而反射掉其他不希望通过的波段。

彩色滤光片通常安装在光源的前方，使人眼可以接收到饱和的某个颜色光线。

有红外滤光片，绿色，蓝色等。

与UV滤光片，VD滤光片相比，凡是带色的滤光片之总称。

如反差滤光片、分色用滤光片、LB滤光片等。

LCD上的color filter一般采用R(red 红)，G（green 绿），B(blue蓝) 彩色滤光片来控制色彩的显示。

要了解他控制颜色的原理，先要了解TFT-color filter的结构及组成，才能明白它是如何可以在LCD上显示出我们需要的图像的。

二，color filter的结构彩色滤光片基本结构是由玻璃基板（Glass Substrate），黑色矩阵（Black Matrix），彩色层（Color Layer），保护层（Over Coat），ITO导电膜组成。

一般穿透式TFT用彩色光片结构如下图。

首先，如果我们使用高倍的放大镜观察color filter, 可以看到如下所示，是由每一个很少的RGB小点构成，我们把每一个绿色的，红色或蓝色的小点称之为sub-pixel. 每一个RGB的组合称之为pixel. 而旁边黑色的部分，我们就称之为blackmatrix(黑色矩阵)。

为什么我们要使用RGB颜色这是利用三基色混色原理，自然界中的任何颜色可由RGB三种色彩通过不同的比例混合而成。

Color filter 平面图理解了它们能够显示任何我们想要的颜色之外，我们再看看他是如何显示的。

如下图，是液晶面板的结构图。

现行的液晶面板大部分都是利用彩色滤光片实现彩色显示的。

与经纱和纬纱为不同颜色的纺织品一样，通过排列很小的点和线，按照加法混色的原理来进行彩色显示。

彩色滤光片大都是由R（红）、G（绿）、B（蓝）3色子像素构成1个像素，3种颜色混合后变成白色。

从远处看，看到的是混合后的颜色，而像素扩大后，则可以看到很小的色点(网点)。

此外，依次驱动RGB三色光源的场序方式也已经实现了实用化。

RGB子像素的排列方法包括“条状排列”、“对角形排列”以及“三角形排列”等。

条状排列是指将RGB子像素按竖条状排列。

该方法已经用于大尺寸彩色液晶面板，以及多用来显示线条、图形和文字的个人电脑显示器等高清晰显示器用途。

对角形排列是指将RGB子像素的同一颜色按对角线方向斜向排列。

如果第一列为RGBRGB，则第二列为BRGBRG。

这种排列的特点是，可比条状排列获得更加自然的图像。

三角形排列是指将RGB三色按三角形排列。

各点按场域错开半个间距。

纵、横、斜方向均有RGB，可获得自然的图像显示。

该方式被用于取景器等。

采用三角形排列的0.44英寸多晶硅TFT液晶面板等目前已经上市。

要想使液晶面板实现彩色显示，彩色滤光片是重要的部件之一。

因为彩色滤光片决定了显示器的彩色显示质量和亮度。

因此，分光透射率和色调等色彩显示性能非常重要。

同时还要求具有耐热性、耐光性、耐药品性、尺寸稳定性和平滑性等多种特性，以及低成本。

在反射型液晶面板中，入射光两次通过彩色滤光片，因此透射率是非常重要的指标。

而在半透过型液晶面板中，为了使利用外光反射时和利用背照灯的透射光反射时一样，即使在一个像素中也要改变滤光片的形状和膜厚。

彩色滤光片的构成如下：在透明的玻璃基板上，除RGB三原色外，还有遮光用黑色矩阵、保护膜以及通用透明电极（ITO）等。

彩色滤光片分染料类(染色、分散染料、印刷)和颜料类(颜料分散、电镀、印刷、转印、蒸镀)。

以前曾使用色彩鲜艳的染料类彩色滤光片，不过最近多使用耐热性较高的颜料类彩色滤光片。

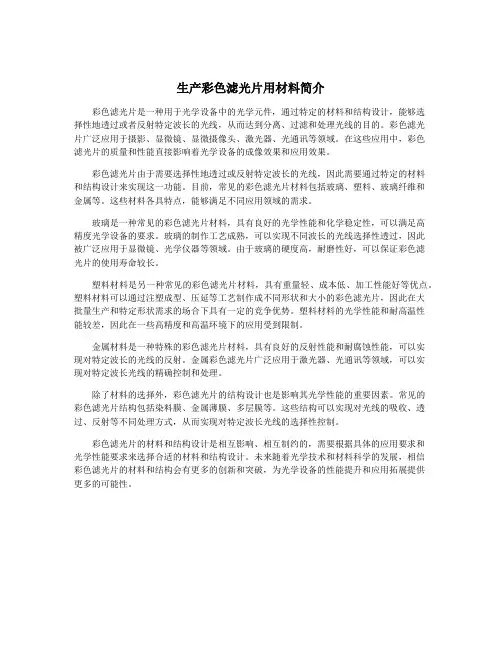

生产彩色滤光片用材料简介彩色滤光片是一种用于光学设备中的光学元件，通过特定的材料和结构设计，能够选择性地透过或者反射特定波长的光线，从而达到分离、过滤和处理光线的目的。

彩色滤光片广泛应用于摄影、显微镜、显微摄像头、激光器、光通讯等领域。

在这些应用中，彩色滤光片的质量和性能直接影响着光学设备的成像效果和应用效果。

彩色滤光片由于需要选择性地透过或反射特定波长的光线，因此需要通过特定的材料和结构设计来实现这一功能。

目前，常见的彩色滤光片材料包括玻璃、塑料、玻璃纤维和金属等。

这些材料各具特点，能够满足不同应用领域的需求。

玻璃是一种常见的彩色滤光片材料，具有良好的光学性能和化学稳定性，可以满足高精度光学设备的要求。

玻璃的制作工艺成熟，可以实现不同波长的光线选择性透过，因此被广泛应用于显微镜、光学仪器等领域。

由于玻璃的硬度高，耐磨性好，可以保证彩色滤光片的使用寿命较长。

塑料材料是另一种常见的彩色滤光片材料，具有重量轻、成本低、加工性能好等优点。

塑料材料可以通过注塑成型、压延等工艺制作成不同形状和大小的彩色滤光片，因此在大批量生产和特定形状需求的场合下具有一定的竞争优势。

塑料材料的光学性能和耐高温性能较差，因此在一些高精度和高温环境下的应用受到限制。

金属材料是一种特殊的彩色滤光片材料，具有良好的反射性能和耐腐蚀性能，可以实现对特定波长的光线的反射。

金属彩色滤光片广泛应用于激光器、光通讯等领域，可以实现对特定波长光线的精确控制和处理。

除了材料的选择外，彩色滤光片的结构设计也是影响其光学性能的重要因素。

常见的彩色滤光片结构包括染料膜、金属薄膜、多层膜等。

这些结构可以实现对光线的吸收、透过、反射等不同处理方式，从而实现对特定波长光线的选择性控制。

彩色滤光片的材料和结构设计是相互影响、相互制约的，需要根据具体的应用要求和光学性能要求来选择合适的材料和结构设计。

未来随着光学技术和材料科学的发展，相信彩色滤光片的材料和结构会有更多的创新和突破，为光学设备的性能提升和应用拓展提供更多的可能性。

关于彩色滤光片（CF）你了解多少？彩色滤光片（CF）概述彩色滤光片（Color Filter）简称CF，是LCD实现彩色化的关键材料。

其原理是在玻璃基板上通过颜料分散等工艺涂布BM、R/G/B、以及O/C，从而使通过的白光过滤为红、蓝、绿三种基本色素点阵来实现彩色显示。

CF显色原理红、绿、蓝叫做色光的三原色，利用这三种色光可以混合出不同的色彩来因为三种颜色每一种都有256个亮度水平级，所以三种色彩叠加就能形成1670万种色彩了（俗称真彩）彩色有三种特性，明度（Value）、色调（Hue）、彩度（Chroma）假想色度坐标(X、Y、Z) ，归一化坐标(x、y、z) l X代表红原色,Y代表绿原色,Z代表蓝原色,这三个原色不是物理上的真实色，而是虚构的假想色彩色滤光片主要生产工艺彩色滤光片是LCD 面板实现彩色化显示的关键原材料，约占彩色LCD 面板材料成本的25%左右。

此外，彩色滤光片还可应用于OLED 等其他平板显示产品。

彩色滤光片是由红、绿、蓝三种颜色组成的滤色膜，有规律地制作在一块玻璃基板上，利用滤光的原理，产生红（R）、绿（G）、蓝（B）三种颜色，根据驱动IC 控制电压的不同，三种颜色依不同种类混合产生各式各样的色彩。

注：LCD 用的CF 的组件主要包括玻璃基板、黑色矩阵（Black Matrix，简称BM）、彩色层（Color Layer，包括R（红）、绿（G）、蓝（B）三种颜色、保护层（Over Coat，简称O/C）及ITO 导电膜。

彩色滤光片是LCD 面板实现彩色化显示的关键原材料，必须与LCD 面板一对一同样大小搭配使用，因此彩色滤光片的技术发展与LCD 面板的技术发展息息相关。

彩色滤光片的初生产技术为染色法，后来又发展了电沉积法、印刷法、颜料分散法等生产技术，其中采用颜料分散法制作的CF 具有高精度及较佳的耐光性与耐热性，已成为国际上制作彩色滤光片的主流方法。

CF 的研究开发和生产
三,试验和研究开发工作 1,工艺试验与结果 , 2,研发工作 ,
BK 膜特性
材料:树脂类颜料分散型黑色光刻胶 特点:生产流程简单 成本低 反射率低 污染小 膜厚0.8—1.5m时,其OD值为1.8—3.5以上 最小宽度:10 m
BM 膜厚 ---- OD值 值
4 3.5 OD 值 3 2.5 2 1.5 1 BK 膜厚(um) 2 高OD值胶 普通BK胶
开口精度 ±3m
彩色滤光片产品主要性能指标( 彩色滤光片产品主要性能指标(二)
项 目 材料 3. BM 膜厚 OD值 材料 4. RGB 膜厚 性能指标 颜料分散型光刻胶 1.0m ≥1.7( 3.0) 颜料分散型光刻胶 1.0m
图形精度 ±3m
图形精度 ±3m
彩色滤光片产品主要性能指标( 彩色滤光片产品主要性能指标(三)
�
ITO膜电阻率 膜电阻率----RF功率分量 膜电阻率 功率分量
ITO 膜电阻率(10 - 4 Ω. cm ) ITO膜电阻率 10膜电阻率( cm) 3.5 3 2.5 2 1.5 0 10 20 30 40 50 RF功率分量 ( RF 功率分量( % ) 功率分量
CF 的研究开发和生产
四,彩色滤光片的品质性能 彩色滤光片产品主要性能指标
膜厚 ---- 后烘烤
100 膜减率(%) (%) 90 80 70 60 0 1 2 3 后烘烤次数 4 5
5
BK 膜 R 膜 G 膜 B 膜 O/C 膜
膜厚----转速 膜厚 转速
1.6 1.4 膜厚 (um um) 1.2 1 0.8 0.6 450 500 550 600 650 700 转速 (rpm)
彩色滤光片产品主要性能指标( 彩色滤光片产品主要性能指标(五)

CF颜料分散法制程图示
着色感光材料法
着色感光材料法是将颜料分散在微粒透明感光性树脂 中，形成着色感光材料，進行涂布→曝光→显影，將 R、G、B重复迚行三次形成电极图案的方法。原理是 采用光学微影(lithography)方式，所以设备也以涂布 设备、曝光设备、显影设备为主。色相特性、颜料选 择、微细化程度与感光材料分散方法等都是由涂布膜 厚所決定。与同為光学微影式染色法相比，染色制程 中的防染处理制程较为简化，但在曝光制程方面，由 于着色感光材料的颜料会吸光，所以必须选用高感度 的感光性树脂及曝光源。
（5）
（6 ）
（9） （8）
Spacer ball状与Spacer柱状
Spacer ball的分布是用来正确控制Cell间的 Gap，需要具备很高的精确度。目前已开始 渐渐采用柱型取代Spacer ball。这个方法可 以消除间隙子产生的光散射，能有效改善对 比度等。
解释：
（1）上偏光板【CF side Polarizer】 （2）彩色滤光片【Color Filter】 （3）配向膜【Alignment layer or PI （Polyamine）】 （4）间隙子【Spacer】 （5）液晶【LC（Liquid Crystal）】 （6）Array 基板【TFT substrate】 （7）下偏光板【TFT side Polarizer】

硬烤
硬烤温度约200~250℃， 目的：去 除显影时造成swelling所残留的水 份及显影液，增加附着力及平坦度。
彩色层制程：
光阷
RGB制程介绍
颜料分散法是将颜料作为着色材料，将颜料分 散在胶合树脂中形成着色树脂，所以称为颜料 分散法。将染料迚行分散则称为染料分散法。 广义的颜料分散法包含印刷法与电镀法，不过 一般最具代表性成膜方法是利用光学微影乊着 色感光材料法与蚀刻法两种。另外预先将彩色 光阷涂布在基材上，再将彩色膜转印到基板上， 乊后再利用光学微影方式來形成电极图案的转 印方式也是近來备受瞩目的新制程。

来自于日本知名的彩色滤光片的制造厂商，与台湾策略联盟 的: 世界巅峰/彩辉科技(日本东洋纸业技术合作)、剑度科技/虹达 科技(日本STI技术合作)、和鑫光电/南鑫光电(日本IBM以及日 本DNP技术合作)、展茂科技(与日本Toppan技术合作)、凸版 国际彩光(日本凸版印刷)。
彩色滤光片（Colorfilter）为液晶平面显示器（Liquid CrystalDisplay）彩色化关键零组件。液晶平面显示器为非主动 发光之组件，其色彩显示必需透过内部的背光模块（穿透型 LCD）或外部的环境入射光（反射型或半穿透型LCD）提供光 源，再搭配驱动IC（DriveIC）与液晶（Liquid Crystal）控制形 成灰阶显示（GrayScale），而后透过彩色滤光片的R,G,B彩色 层提供色相（Chromacity)，形成彩色显示画面。
玻璃基板
R R
、 、 三 色 塗 佈
G G
研磨,前處理 Polishing, Pre-cleanind Black Matrix 形成
B B
洗淨 Cleaning
光阻剝離 Photoresist Removing 洗淨 Cleaning
参考数据 .tw/chi/services/ieknews/c1120-B10-00837-6B9E-0.doc
在液晶胞中需使液晶间隙及液晶的折射率异方 向性达到最适合的状态 在背光源方面，其彩色滤光片RGB三原色透过 率的波峰波长值应接近于三种波长类型之发光 波峰值
22

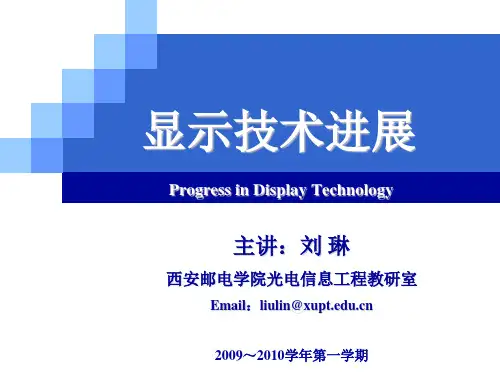

显示技术进展
彩色滤光膜概述
美国是世界上发展LCD最早的国家，由于没有重视彩色 LCD的发展，被日本占了先机。 彩色滤光膜（CF）的成本占整个彩色LCD器件成本为： TFT-LCD模块销售价格中占1/8～1/10； 在普通矩阵驱动LCD模块销售价格中约占1/3； 所以，CF在彩色LCD模块中起到举足轻重的作用，他的生 产成本直接影响到LCD产品的售价和竞争力。

彩色滤光片外观 Mura简介摘要：彩色滤光片（Color Filter）是LCD液晶显示器的重要部件之一，其生产过程中外观Mura管控是品质质量管控的重要环节。

本文针对彩色滤光片外观mura的形貌、产生原因分析及处理对策简单介绍，本文介绍只针对Macro设备（宏观检查机）内不同光源下肉眼观察外观不良，可以对显示行业或者半导体行业的外观品质管控提供参考借鉴。

关键词：彩色滤光片；外观MURA前言：彩色滤光片是LCD颜色产生的重要部件，通过光的三原色（RGB）加法混合原理显示颜色。

三原色叠加能形成1670万种色彩，色彩有三种特性：明亮、色度、彩度。

本文介绍的mura则对明亮度有很大的影响，外观mura指的是显示器亮度不均、造成各种痕迹的现象。

Mura的产生影响CF的品质及客户的满意度。

文章主要介绍四种外观不良：点状、线状、膜面污染及镀膜色差。

一、点状Mura下面简单介绍五类CF场内常见的点状mura。

一、Stage Pin MURA一般是设备机台上有异物导致，整面大板位置固定，常见设备是涂布机和曝光机，如果是连续发生和涂布机Stage关联较大，而曝光机Stage上异物产生点状MURA不良会呈奇偶分布，背白灯光下可见，绿灯下观察形态似山丘，随着光源移动光晕会呈现大小变化；设备平台上沾附异物灰尘或者清洁作业时带入或者异常基板流片是带入等。

二、Lift Pin MURA常见设备有VCD和HPCP，呈现片间差异性，上白灯和上钠灯光源下外观检查可见，呈圆点状有规律等间距排布，存在设备单元集中性，主要原因是光阻未固化前VCD真空和HP预烘烤对玻璃基板造成影响。

三、手指纹mura一般是显影机腔室内显影液滴落导致，分布无规律，macro外观上白、上钠、绿灯、手持荧光灯均可见发亮不规则状或者类似拇指按压状。

四、背污mura一般是基板在传输过程中与滚轮摩擦产生的不良。

常见设备有显影机和清洗机。

绿灯下可见发亮。

五、光阻残MURA 导致光阻残出现的设备比较多且不规则、位置也不固定。

彩色濾光片製程
彩色滤光片制程图示
ITO透明导电层作用
Photo spacer 简介
參考資料
• TFT LCD产品介绍byAlbert Tu. • TFT LCF介绍by 林至成. • 网 • • • •
站:.tw/scteach/diff/wordlin k.htm .tw/scteach/diff/index.html .tw/ / /home/superguitarist/i ndexall.htm
18
1.偏振片 2.玻璃基板 3.公共电极 4.取向层 5.封框胶 6.液晶 7.隔垫物 8.保护层 9.ITO像素电极 10.栅绝缘层 11.存贮电容底电极 12.TFT漏电极 13.TFT柵电极 14.有机半导体有源层 15.TFT源电极及引线 16.各向异性导电胶（ACF）17.TCP 18.驱动IC 19.印刷电路板（PCB）20.控制IC 21.黑矩阵（BM）22. 彩膜（CF）
彩色滤光片制程图示ito透明导电层作用photospacer简介tftlcd产品介绍byalberttu
为什么这个画面是彩色的??? 这彩色的画面的背后功臣是谁???
液晶显示器件的基本结构
7 1 2 21 3 22 4 5 6 20 17 4 8 9 10 2 16 19 15 14 13 12 11 1
液晶屏剖面图
Hale Waihona Puke TFT LCD各结构功能• 背光板模块:提供光的来源. • 上下偏光板,TFTglasssubstrate.液晶:形成偏振光,
控制光线的通过与否. • 彩色滤光片:提供TFTLCD红,绿,蓝(光的三原色) 的来源. • ITO透明导电层:提供透明的导电通路. • Photo spacer:提供一固定高度给彩色滤光片和 TFTglasssubstrate.做为灌入液晶时的空间.及作 为一上下两层glass之支撑.

折射率接近液晶的折射率 膨胀系数也和液晶的相近
防止静电积 累
液晶材料与技术
膜厚
0.3～0.7 mm
1.35 μm 1.75 μm 1.00 μm 0.14 μm 3～4 μm 0.03 μm
18
二、彩色滤光片的特性要求:
1. 分光特性 2. 对比 3. 均一性 4. 平坦度 5. 无缺陷 6. 尺寸精确度
化型丙烯树脂的折射率接近于液晶的折射率。 PS的膨胀系数也要和液晶相近
液晶材料与技术
34
彩色滤光片基本原理 彩色滤光片基板构造
彩色滤光片制程
彩色滤光片技术改进及发展趋势
液晶材料与技术
35
彩色濾光片工程
Color filter process

黑色工程

Black process
（3）平整度好。对于TFT-LCD用的CF，平整性精度 为小于0.1µm，同时要求空间精度好，因为每一个彩 色单元必须与下基板上的一个带TFT的液晶单元对准 。
液晶材料与技术
20
（4）高的热学、光学和化学稳定性。
CF是先制作在上基板内表面，在上下基板形成液晶盒 工艺中要加高温（约250℃），CF必须能经受此高温 而不变形和色度保持恒定；
原因:a.由多层材料組成

b.多层材料是由压合的方式， 结合起來的,會经
过一些高温处理
（2）平坦性佳
原因:要在玻璃基板上形成ITO膜
液晶材料与技术
22
2、黑矩阵的作用：
1、遮蔽像素区域（开口部分）之外的背光源 的漏光；
2、防止相邻RGB亚像素混色，提高显示对比 度；
3、防止光线照射TFT器件的a-Si层而增加漏电 流；

生产彩色滤光片用材料简介【摘要】彩色滤光片是一种常用于摄影和光学设备中的光学元件，其作用包括调节光线颜色和亮度。

生产彩色滤光片的重要性在于为不同行业提供定制化的光学解决方案。

在选择材料时，有机玻璃、玻璃、塑料和硅都是常见的选择。

有机玻璃材料轻便易加工，玻璃材料具有较高的光学性能，塑料材料价格便宜而硅材料耐高温。

不同材料的优缺点比较中，需要根据具体应用场景选择适合的材料。

未来，生产彩色滤光片的发展趋势将更加注重环保和节能，减少对环境的影响。

了解不同材料的特点和适用范围，有助于选择合适的材料进行生产，以满足市场需求和绿色生产要求。

【关键词】彩色滤光片, 材料选择, 有机玻璃, 玻璃, 塑料, 硅, 优缺点比较, 发展趋势, 环境影响, 生产1. 引言1.1 彩色滤光片的作用彩色滤光片是一种能够选择性地透过或者阻挡特定颜色光线的光学器件，广泛应用于摄像、装饰、照明等领域。

作为光学滤波器的一种，彩色滤光片可以过滤掉不需要的光线，使得被观察物体的颜色更加真实鲜艳，同时也可以用来增强某一种颜色，在特定场合下有辅助提高视觉品质的作用。

在实际应用中，彩色滤光片可以用于红外线摄影、Night Vision 夜视仪器、深空天文摄影等。

在生活中，彩色滤光片也被广泛应用于舞台照明、影视制作、舞台表演等场合，以提升视觉效果和观赏性。

在科学研究中，彩色滤光片也扮演着重要的角色，用于光谱分析、荧光显微镜和其他实验中获取更加清晰的数据。

彩色滤光片的作用是通过选择性地过滤特定颜色光线，使得观察者能够看到更加清晰、真实的颜色，从而达到各种应用领域的目的和要求。

1.2 生产彩色滤光片的重要性生产彩色滤光片的重要性在于，滤光片被广泛应用于摄影、光学仪器、显示屏和各种光学设备中，在提高成像质量、增强光学效果、调整光线色温等方面起着至关重要的作用。

彩色滤光片可以通过选择不同的滤色材料，调整不同的光谱特性，实现对光线的有效过滤和控制，使成像更加清晰和真实。

作用:将背光之白光过滤为三原色 配合TFT改变其比例而成多彩色. 要求:1高透过率 高透过率 一般TFT-LCD Module所使用的背光 灯管.其频谱会在短/中/长波长处出现 三个明显的Peak,根据这三个Peak所对 应之波长(此即所谓特定波长)来订定 RGB三种颜色之透过率.
2高色纯度 以CIE1931(x,y,z)为参考之色度座标, 分别量测出R.G.B三颜色之(X,Y)之色度值. 根据NTSC(National Television System Committee),EBU(European Broadcast Union)所定义的RGB三颜色之(X,Y)色度值, 以及CRT.TFT-LCD(Monitor)的RGB三颜色之 (X,Y)一般色度值.
2.BM层 2.BM层
作用: 1提升LCD对比度 2防止TFT元件产生光漏电流 3遮掩LCD显示时的一些斜漏光现象 要求:1遮光性强 2反射率低 3与玻璃的附著性佳 成份:依材料种类分为金属铬遮光层和黑色树 脂遮光层BM型.最新超低反射率的遮光膜采用 铬及其氧化物复合层.
3.RGB层 3.RGB层
4.ITO层 4.ITO层
作用:讯号传输 要求:1. 1.低面阻抗:面阻抗比较低,电压 1. 也较低, 发热量也减少,产品 也越先进. 2.高可见光透过率. 2. 3.与底层保护膜的密著性.
七.未来发展趋势
随著TFT-LCD的发展趋势,CF也必须本 合发展.主要发展方向如下: Resolution(高解析度 高解析度) 1.Hight Resolution(高解析度) 解析度:显示器上水平方向,垂直方向 画素(pixel)之数目. 主要是BM线幅要缩小,因此BM制程精 度必须严格要求.
�
彩色滤光片 彩色滤光片
