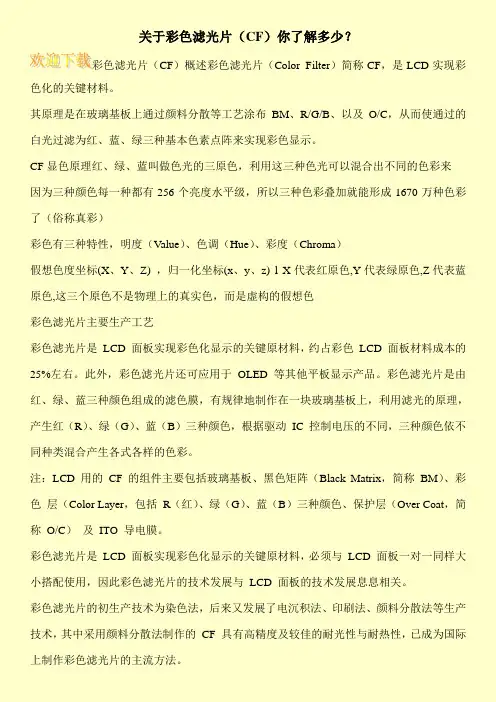

关于彩色滤光片（CF）你了解多少？彩色滤光片（CF）概述彩色滤光片（Color Filter）简称CF，是LCD实现彩色化的关键材料。
其原理是在玻璃基板上通过颜料分散等工艺涂布BM、R/G/B、以及O/C，从而使通过的白光过滤为红、蓝、绿三种基本色素点阵来实现彩色显示。
CF显色原理红、绿、蓝叫做色光的三原色，利用这三种色光可以混合出不同的色彩来因为三种颜色每一种都有256个亮度水平级，所以三种色彩叠加就能形成1670万种色彩了（俗称真彩）彩色有三种特性，明度（Value）、色调（Hue）、彩度（Chroma）假想色度坐标(X、Y、Z) ，归一化坐标(x、y、z) l X代表红原色,Y代表绿原色,Z代表蓝原色,这三个原色不是物理上的真实色，而是虚构的假想色彩色滤光片主要生产工艺彩色滤光片是LCD 面板实现彩色化显示的关键原材料，约占彩色LCD 面板材料成本的25%左右。
此外，彩色滤光片还可应用于OLED 等其他平板显示产品。
彩色滤光片是由红、绿、蓝三种颜色组成的滤色膜，有规律地制作在一块玻璃基板上，利用滤光的原理，产生红（R）、绿（G）、蓝（B）三种颜色，根据驱动IC 控制电压的不同，三种颜色依不同种类混合产生各式各样的色彩。
注：LCD 用的CF 的组件主要包括玻璃基板、黑色矩阵（Black Matrix，简称BM）、彩色层（Color Layer，包括R（红）、绿（G）、蓝（B）三种颜色、保护层（Over Coat，简称O/C）及ITO 导电膜。
彩色滤光片是LCD 面板实现彩色化显示的关键原材料，必须与LCD 面板一对一同样大小搭配使用，因此彩色滤光片的技术发展与LCD 面板的技术发展息息相关。
彩色滤光片的初生产技术为染色法，后来又发展了电沉积法、印刷法、颜料分散法等生产技术，其中采用颜料分散法制作的CF 具有高精度及较佳的耐光性与耐热性，已成为国际上制作彩色滤光片的主流方法。

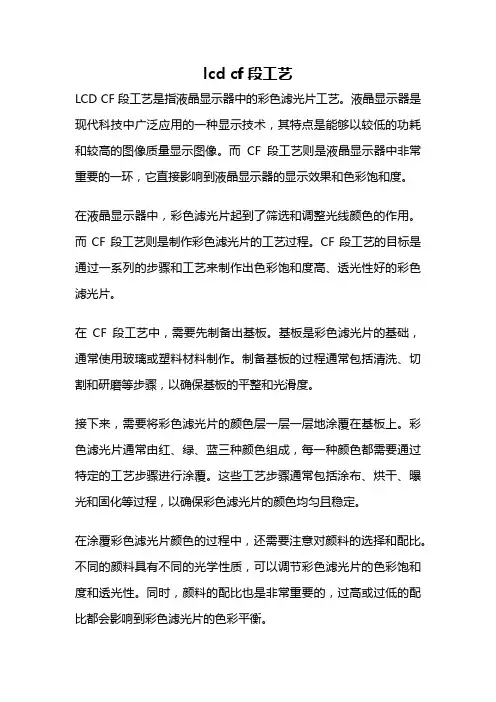

lcd cf段工艺LCD CF段工艺是指液晶显示器中的彩色滤光片工艺。
液晶显示器是现代科技中广泛应用的一种显示技术，其特点是能够以较低的功耗和较高的图像质量显示图像。
而CF段工艺则是液晶显示器中非常重要的一环，它直接影响到液晶显示器的显示效果和色彩饱和度。
在液晶显示器中，彩色滤光片起到了筛选和调整光线颜色的作用。
而CF段工艺则是制作彩色滤光片的工艺过程。
CF段工艺的目标是通过一系列的步骤和工艺来制作出色彩饱和度高、透光性好的彩色滤光片。
在CF段工艺中，需要先制备出基板。
基板是彩色滤光片的基础，通常使用玻璃或塑料材料制作。
制备基板的过程通常包括清洗、切割和研磨等步骤，以确保基板的平整和光滑度。
接下来，需要将彩色滤光片的颜色层一层一层地涂覆在基板上。
彩色滤光片通常由红、绿、蓝三种颜色组成，每一种颜色都需要通过特定的工艺步骤进行涂覆。
这些工艺步骤通常包括涂布、烘干、曝光和固化等过程，以确保彩色滤光片的颜色均匀且稳定。
在涂覆彩色滤光片颜色的过程中，还需要注意对颜料的选择和配比。
不同的颜料具有不同的光学性质，可以调节彩色滤光片的色彩饱和度和透光性。
同时，颜料的配比也是非常重要的，过高或过低的配比都会影响到彩色滤光片的色彩平衡。
除了颜色层的涂覆，CF段工艺中还包括了其他一些重要的步骤。
例如，彩色滤光片的光学性能测试，以确保其满足液晶显示器的要求。
还有对彩色滤光片的防污染处理，以提高其使用寿命和稳定性。
在CF段工艺中，还需要对彩色滤光片进行切割和清洁等后续工艺。
切割过程通常使用激光或刀具进行，以将大尺寸的滤光片切割为适合液晶显示器尺寸的小片。
清洁过程则是为了去除表面的污染物，以确保彩色滤光片的透光性和色彩还原度。
总的来说，LCD CF段工艺是制作液晶显示器彩色滤光片的关键工艺。
通过一系列的步骤和工艺，能够制备出高质量的彩色滤光片，为液晶显示器的图像显示提供良好的色彩效果和透光性能。
不断的工艺改进和技术创新，也将进一步提升液晶显示器的显示质量和用户体验。

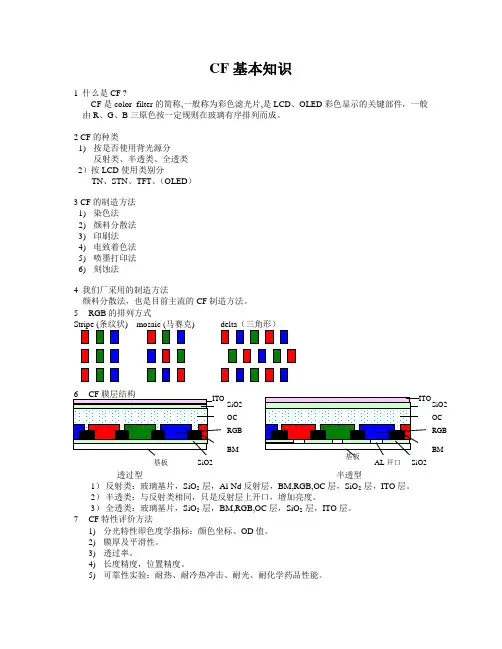

CF基本知识
1 什么是CF ?
CF是color filter的简称,一般称为彩色滤光片,是LCD、OLED彩色显示的关键部件，一般由R、G、B三原色按一定规则在玻璃有序排列而成。
2 CF的种类
1)按是否使用背光源分
反射类、半透类、全透类
2）按LCD使用类别分
TN、STN、TFT、（OLED）
3 CF的制造方法
1)染色法
2)颜料分散法
3)印刷法
4)电致着色法
5)喷墨打印法
6)刻蚀法
4 我们厂采用的制造方法
颜料分散法，也是目前主流的CF制造方法。
5RGB的排列方式
)
)
半透型1）反射类：玻璃基片，SiO2 层，Al-Nd反射层，BM,RGB,OC层，SiO2 层，ITO层。
2）半透类：与反射类相同，只是反射层上开口，增加亮度。
3）全透类：玻璃基片，SiO2 层，BM,RGB,OC层，SiO2 层，ITO层。
7CF特性评价方法
1)分光特性即色度学指标：颜色坐标、OD值。
2)膜厚及平滑性。
3)透过率。
4)长度精度，位置精度。
5)可靠性实验：耐热、耐冷热冲击、耐光、耐化学药品性能。
彩色滤光片的工艺
彩色滤光片（Color Filter）的制备工艺主要包括以下几个步骤：
1.玻璃基板准备：首先需要准备一块硼硅玻璃基板，并进行清洗和干燥处理。
2.制作黑色矩阵（Black Matrix）：在玻璃基板上涂布一层黑色矩阵（Black Matrix），这是一种具有高反射率的材料，可以起到遮光和支撑作用。
3.制作彩色滤光层：在玻璃基板上涂布彩色滤光层，通常采用颜料分散法、染色法、印刷法和电沉积法等方法进行制备。
其中颜料分散法是最常用的方法，它利用颜料颗粒在溶剂中的分散性，将颜料颗粒均匀地分散在透明树脂中，形成彩色滤光膜层。
4.制作电极层：在彩色滤光层上涂布一层电极层，通常采用溅射法或化学气相沉积法制备。
5.贴合和切割：将制备好的彩色滤光片贴合到液晶面板上，并进行切割和检测，以确保其质量和性能符合要求。
总的来说，彩色滤光片的制备工艺比较复杂，需要经过多个步骤，并且要求各个步骤的精度和质量都非常高。
