机器人用履带底盘的动力仿真与有限元分析作者：白程瀚李县法来源：《消费电子》2021年第08期【摘要】本文对可在山地和城市内作业的机器人用底盘做了动力学分析和有限元分析。
首先使用RecurDyn完成了底盘动力学模型的建立，并且模拟了地盘在平地行驶和在软土面的极限爬坡，最后利用Ansys结合动力学分析得出的数据完成了静力学分析与模态分析。
【关键词】履带底盘；动力学仿真；有限元分析；RecurDyn；Ansys为了解决人工作业的短板，各种用于运输、救援和军事任务的可移动机器人应运而生。
[1]这些机器人的移动底盘大致上可分为轮式、履带式和腿式。
其中，履带底盘具有结构较简单、性能可靠、灵活性好等优点，所以被广泛用于执行复杂任务的机器人底盘中，用以代替人进行危险作业或者到达人力难以实战工作的地方工作。
[2]（一）底盘的总体结构与性能本次分析的履带底盘是适用于复杂工况的中小型机器人的履带底盘，采用倒梯形履带布局，轮孔式驱动和半刚性悬架结构。
车架由铝板和铝方管焊接而成，采用双电机直接输出至驱动轮，驱动轮推动橡胶履带的传动形式，可在室内和山地进行作业，其整体模型如图1。
（二）底盤的关键参数此底盘为总重为120kg的机器人设计，其中轮系重量为30kg，运输质量为20kg。
总体尺寸约为900x700x400mm。
履带接地长度为530mm，履带的节距为60mm，履带宽为148mm，其两侧都安装了两个并联的500N/cm的弹簧减震器，并且使用了两个广东东莞中大力德电机公司的Z5BLD60无刷直流电机作为动力源。
（一）动力学模型的建立首先将车架的模型导入至RecurDyn中，然后根据轮系的参数建立履带轮系，建立履带轮系后完善底盘的张紧装置和悬架装置，之后添加约束。
最后在驱动轮转动副上添加驱动为STEP（0，0.1，0.5，830D），可解释为驱动轮的角速度从0.1s开始从0开始增加，在0.5s达到830°/s的最高值并维持这个转速。
《履带车辆行动系统动力学仿真分析》一、引言随着科技的发展，履带车辆在军事、工程、农业等多个领域得到了广泛应用。
其行动系统的性能直接关系到车辆的整体运行效率和安全性。
因此，对履带车辆行动系统进行动力学仿真分析，对于优化车辆设计、提高运行性能具有重要意义。
本文将针对履带车辆行动系统进行动力学仿真分析，以期为相关研究提供参考。
二、履带车辆行动系统概述履带车辆行动系统主要由履带、驱动轮、导向轮、张紧装置等组成。
其中，履带是车辆与地面接触的主要部分，驱动轮为车辆提供动力，导向轮则控制车辆的行进方向，张紧装置则保证履带的张紧度。
这些部件的协同作用，使得履带车辆能够在复杂地形中稳定行驶。
三、动力学仿真分析方法动力学仿真分析是通过对履带车辆行动系统的运动过程进行数学建模，利用计算机软件进行模拟分析的方法。
本文采用多体动力学理论，结合履带车辆的实际结构和工作特点，建立动力学模型。
通过输入各种工况下的驱动力和阻力数据，模拟车辆在不同地形和速度下的行驶情况，从而分析行动系统的动力学性能。
四、仿真结果与分析1. 仿真结果通过动力学仿真分析，我们得到了履带车辆在不同工况下的行驶数据，包括速度、加速度、驱动力、阻力等。
同时，我们还观察到了履带与地面接触的应力分布情况，以及各部件的运动状态。
2. 数据分析根据仿真结果，我们可以对履带车辆行动系统的动力学性能进行分析。
首先，通过对不同工况下的驱动力和阻力进行分析，我们可以了解车辆在不同地形和速度下的行驶性能。
其次，通过对履带与地面接触的应力分布进行分析，我们可以了解履带的磨损情况和承受能力。
最后，通过对各部件的运动状态进行分析，我们可以评估行动系统的协调性和稳定性。
五、结论与展望1. 结论通过动力学仿真分析，我们得到了履带车辆行动系统在不同工况下的运行数据和性能评估。
结果表明，行动系统的设计在一定程度上能够满足车辆在各种地形和速度下的行驶需求。
然而，仍存在一些需要改进的地方，如提高履带的耐磨性、优化驱动轮和导向轮的协调性等。

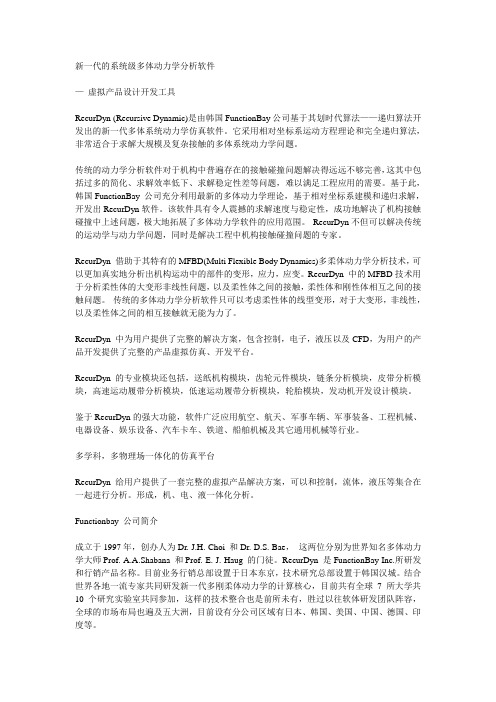

新一代的系统级多体动力学分析软件—虚拟产品设计开发工具RecurDyn (Recursive Dynamic)是由韩国FunctionBay公司基于其划时代算法——递归算法开发出的新一代多体系统动力学仿真软件。
