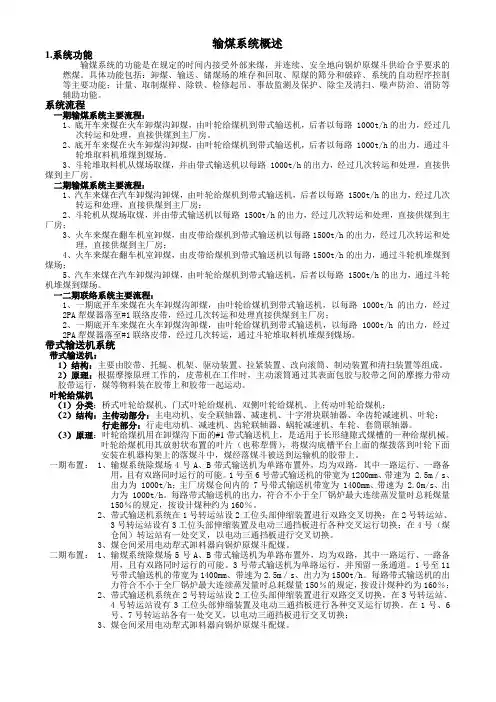

输煤系统概述1.系统功能输煤系统的功能是在规定的时间内接受外部来煤,并连续、安全地向锅炉原煤斗供给合乎要求的燃煤。
具体功能包括:卸煤、输送、储煤场的堆存和回取、原煤的筛分和破碎、系统的自动程序控制等主要功能;计量、取制煤样、除铁、检修起吊、事故监测及保护、除尘及清扫、噪声防治、消防等辅助功能。
系统流程一期输煤系统主要流程:1、底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1000t/h的出力,经过几次转运和处理,直接供煤到主厂房。
2、底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1000t/h的出力,通过斗轮堆取料机堆煤到煤场。
3、斗轮堆取料机从煤场取煤,并由带式输送机以每路 1000t/h的出力,经过几次转运和处理,直接供煤到主厂房。
二期输煤系统主要流程:1、汽车来煤在汽车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1500t/h的出力,经过几次转运和处理,直接供煤到主厂房;2、斗轮机从煤场取煤,并由带式输送机以每路 1500t/h的出力,经过几次转运和处理,直接供煤到主厂房;3、火车来煤在翻车机室卸煤,由皮带给煤机到带式输送机以每路1500t/h的出力,经过几次转运和处理,直接供煤到主厂房;4、火车来煤在翻车机室卸煤,由皮带给煤机到带式输送机以每路1500t/h的出力,通过斗轮机堆煤到煤场;5、汽车来煤在汽车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1500t/h的出力,通过斗轮机堆煤到煤场。
一二期联络系统主要流程:1、一期底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,以每路 1000t/h的出力,经过2PA犁煤器落至#1联络皮带,经过几次转运和处理直接供煤到主厂房;2、一期底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,以每路 1000t/h的出力,经过2PA犁煤器落至#1联络皮带,经过几次转运,通过斗轮堆取料机堆煤到煤场。

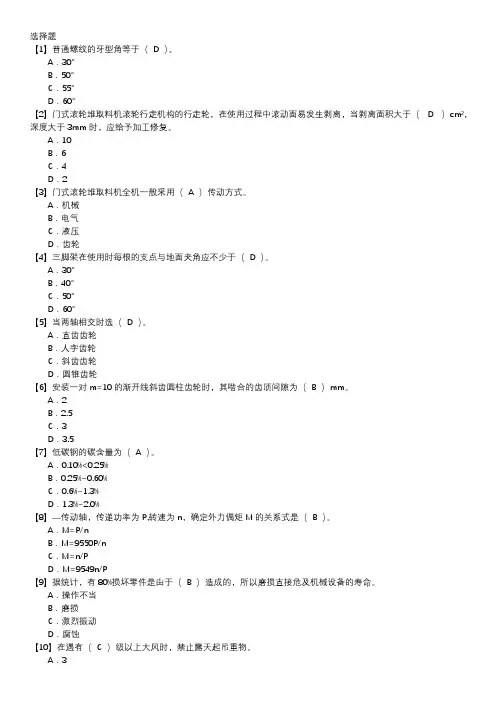

【1】普通螺纹的牙型角等于( D )。
A.30°B.50°C.55°D.60°【2】门式滚轮堆取料机滚轮行走机构的行走轮,在使用过程中滚动面易发生剥离,当剥离面积大于( D )cm²,深度大于3mm时,应给予加工修复。
A.10B.6C.4D.2【3】门式滚轮堆取料机全机一般采用( A )传动方式。
A.机械B.电气C.液压D.齿轮【4】三脚架在使用时每根的支点与地面夹角应不少于( D )。
A.30°B.40°C.50°D.60°【5】当两轴相交时选( D )。
A.直齿齿轮B.人字齿轮C.斜齿齿轮D.圆锥齿轮【6】安装一对m=10的渐开线斜齿圆柱齿轮时,其啮合的齿顶间隙为( B )mm。
A.2B.2.5C.3D.3.5【7】低碳钢的碳含量为( A )。
A.0.10%<0.25%B.0.25%~0.60%C.0.6%~1.3%D.1.3%~2.0%【8】—传动轴,传递功率为P,转速为n,确定外力偶矩M的关系式是( B )。
A.M=P/nB.M=9550P/nC.M=n/PD.M=9549n/P【9】据统计,有80%损坏零件是由于( B )造成的,所以磨损直接危及机械设备的寿命。
A.操作不当B.磨损C.激烈振动D.腐蚀C.6D.8【11】齿轮啮合中齿顶间隙是齿轮模数的( C )倍。
A.0.75B.0.5C.0.25D.1【12】悬臂式斗轮堆取料机行走部分齿轮联轴器找正时,径向位移要求为( D )mm。
A.3B.0.30C.0.10D.0.03【13】在蜗轮、蜗杆传动中,若蜗杆头数2,蜗轮齿数为60,则传动比为( C )。
A.120B.60C.30D.0.033【14】胶接皮带时,接头的做法应是在头部,与运行方向一致撕剥胶带的( B )。
A.工作面B.非工作面C.两面各剥一半D.任何一面均可【15】齿轮油泵装配时轴向间隙最大不超过( B )mm。

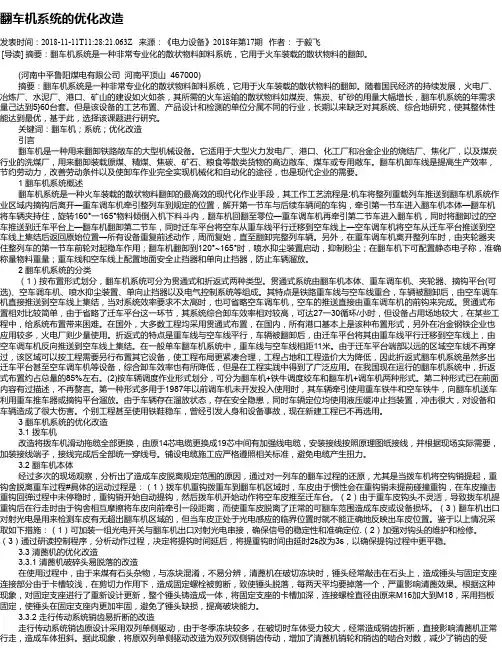

翻车机系统的优化改造发表时间:2018-11-11T11:28:21.063Z 来源:《电力设备》2018年第17期作者:于毅飞[导读] 摘要:翻车机系统是一种非常专业化的散状物料卸料系统,它用于火车装载的散状物料的翻卸。
(河南中平鲁阳煤电有限公司河南平顶山 467000)摘要:翻车机系统是一种非常专业化的散状物料卸料系统,它用于火车装载的散状物料的翻卸。
随着国民经济的持续发展,火电厂、冶炼厂、水泥厂、港口、矿山的建设如火如茶,其所需的火车运输的散状物料如煤炭、焦炭、矿砂的用量大幅增长,翻车机系统的年需求量己达到5}60台套。
但是该设备的工艺布置、产品设计和检测的单位分属不同的行业,长期以来缺乏对其系统、综合地研究,使其整体性能达到最优,基于此,选择该课题进行研究。
关键词:翻车机;系统;优化改造引言翻车机是一种用来翻卸铁路敞车的大型机械设备。
它适用于大型火力发电厂、港口、化工厂和冶金企业的烧结厂、焦化厂,以及煤炭行业的洗煤厂,用来翻卸装载原煤、精煤、焦碳、矿石、粮食等散类货物的高边敞车、煤车或专用敞车。
翻车机卸车线是提高生产效率,节约劳动力,改善劳动条件以及使卸车作业完全实现机械化和自动化的途径,也是现代企业的需要。
1 翻车机系统概述翻车机系统是一种火车装载的散状物料翻卸的最高效的现代化作业手段,其工作工艺流程是:机车将整列重载列车推送到翻车机系统作业区域内摘钩后离开—重车调车机牵引整列车到规定的位置,解开第一节车与后续车辆间的车钩,牵引第一节车进入翻车机本体—翻车机将车辆夹持住,旋转160°一165°物料倾倒入机下料斗内,翻车机回翻至零位—重车调车机再牵引第二节车进入翻车机,同时将翻卸过的空车推送到迁车平台上—翻车机翻卸第二节车,同时迁车平台将空车从重车线平行迁移到空车线上—空车调车机将空车从迁车平台推送到空车线上集结后返回原始位置—所有设备重复前述动作,周而复始,直至翻卸完整列车辆。
全断面岩石掘进机(TBM )施工概预算定额一、全断面岩石掘进机(TBM )施工简介TBM 掘进机是由几十个独立的子系统有机的连接成一个完整的大系统。
是集机械、电子、液压、传感、信息技术于一体,综合了钢结构、机械传动、起重、运输、液压、润滑、气动、水流、通风防尘、减震降温、控制噪音、电气拖动、程控、监控、遥控、超探支护、机械手、激光导向等多学科的技术。
技术复杂、结构庞大,集开挖、支护、出渣、通风、排水于一身,是工厂化的隧道生产线。
TBM 选型主要从工程地质与水文地质条件、隧洞设计、工程特征等三方面考虑。
目前,TBM 主要分为以下三种类型,并分别适应于不同的地质。
1 敞开式TBM :常用于硬岩,在敞开式TBM 上,配置了钢拱架安装器和喷锚等辅助设备,以适应地质的变化。
2 双护盾TBM :适用于各种地质,既能适应软岩,也能适应硬岩或软硬岩交互地层。
3 单护盾TBM :常用于劣质地层。
一般情况下,在良好地质中则使用敞开式TBM ;双护盾TBM 常用于复杂地层的长隧道开挖,对各种不良地质和岩石强度变化有较好适应性。
当在严重破碎或软弱地层中掘进时,双护盾TBM 便作为单护盾TBM 使用;单护盾TBM 由于掘进速度慢,目前很少使用。
下面从几个方面进行全断面掘进机施工介绍。
(一)全断面双护盾掘进机1、双护盾TBM 的构造双护盾TBM由主机和后配套设备两部分组成,全长一般150〜250m,主机十几米长。
(1)主机主机由三部分组成:前盾:包括主轴承支撑的刀头及刀头驱动系统(电机、离合变速器、主齿轮)。
伸缩盾:位于前护盾和后护盾之间的钢结构就是所谓的伸缩盾,分别通过液压连件与前后护盾连接。
后盾:是一个带有抓紧装置的护盾,前盾和后盾分别通过液压连件连接。
(2)后配套设备后配套设备由一系列轨道工作台组成的台车,包括以下主要装置:掘进机及辅助设备的液压和电动装置;变压器及电缆;输送石渣的皮带机;机械传动装置;起吊设备,装卸轨道;管片安装系统;消尘器装置;供风系统;排气设备;高压电缆盘;压缩空气和压水带盘;豆砾石灌注系统;水泥灌浆系统。
选煤厂部分1、选煤厂AQ1010-2005安全规程所指的事故隐患是什么?答:事故隐患是指可导致事故发生的物的危险状态、人的不安全行为及管理上的缺陷。
2、选煤厂AQ1010-2005安全规程所指违章指挥是什么?答:违章指挥是强迫职工违反国家法律、法规、规章制度或操作规程进行作业的行为。
3、选煤厂AQ1010-2005安全规程所指的违章操作是什么?答:违章操作是职工不遵守规章制度,冒险进行操作的行为。
4、选煤厂AQ1010-2005安全规程所指职业病是什么?答:职业病是职工因受职业性有害因素的影响而引起的,由国家以法规形式规定并经国家指定的医疗机构确诊的疾病。
5、防护措施指什么?防护措施是指为避免职工在作业时身体的某部位误入危险区域或接触有害物质而采取的隔离、屏蔽、安全距离、个人防护等措施或手段。
6、危害因素指什么?答:危害因素是指可能造成人员伤害、职业病、财产损失、作业环境破坏的因素。
7、什么是絮凝剂?絮凝剂是加入具有分散固体的液体中,使细颗粒聚集形成絮团的药剂。
它适用于各种污水净化处理。
8、什么是洗水闭路循环?答:洗水闭路循环是指煤泥水经过充分浓缩、澄清后,煤泥在厂内回收,澄清水全部循环使用的煤泥水流程。
9、什么是警冲标?答:警冲标是警惕移动车辆碰撞停放在站、线上的车辆的标志。
10、选煤厂应建立哪些制度?答:选煤厂必须建立、健全各级领导安全生产责任制、职能机构安全生产责任制、岗位人员安全生产责任制,以及安全生产奖惩制度和安全生产办公会议制度等各项规章制度。
11、选煤厂的安全责任是如何规定的?答:选煤厂厂长是本厂安全生产的第一责任者。
总工程师(或技术负责人)对本厂安全工作负技术责任。
各职能部门负责人对本职范围内的安全工作负责。
车间主任、班组长对所管辖范围内的安全工作直接负责。
矿务局(集团公司)局长(经理)必须监督选煤厂安全生产工作,落实安全投入,并对选煤厂的安全生产承担相关责任。
12、选煤厂安全生产管理机构及安全生产人员和装备的要求是什么?答:选煤厂必须设置安全生产管理机构,配备适应工作需要的安全生产人员和装备。

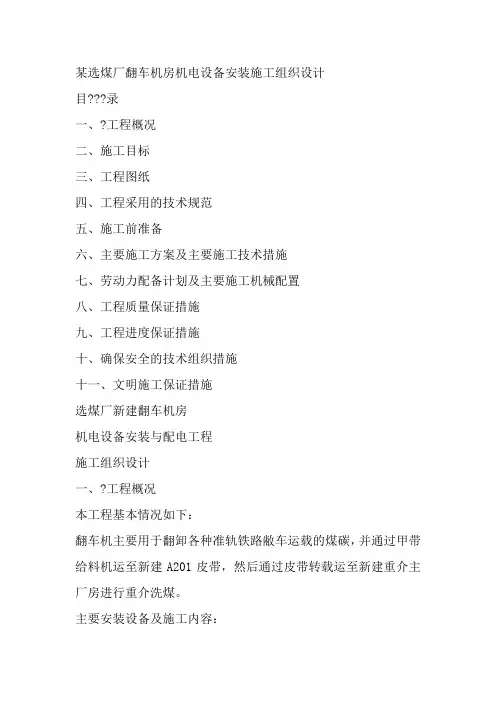

某选煤厂翻车机房机电设备安装施工组织设计目???录一、?工程概况二、施工目标三、工程图纸四、工程采用的技术规范五、施工前准备六、主要施工方案及主要施工技术措施七、劳动力配备计划及主要施工机械配置八、工程质量保证措施九、工程进度保证措施十、确保安全的技术组织措施十一、文明施工保证措施选煤厂新建翻车机房机电设备安装与配电工程施工组织设计一、?工程概况本工程基本情况如下:翻车机主要用于翻卸各种准轨铁路敝车运载的煤碳,并通过甲带给料机运至新建A201皮带,然后通过皮带转载运至新建重介主厂房进行重介洗煤。
主要安装设备及施工内容:翻车机(FZ15-100转子式单车翻车机)一台重调机(DZC120型)一台夹轮器(JLQ1.0b浅坑式)一台双向止挡器(SZQ1.0机械式)一台甲带给料机(JDG/7型L=10m)2台A201皮带机(B=1000?L=104717)电动单梁起重机(LD-10.0型跨距LK=12.65mQ=10T)设备配电调试二、施工目标???质量:达到设计要求和规范规定,争创精品工程。
???安全:杜绝重大伤亡事故,轻伤负伤率控制在0‰。
???文明施工:达到市级文明工地标准。
三、工程图纸:甲方提供设备安装及配电图纸一套。
四、工程采用的技术规范(1)《煤矿安装工程质量检验评定标准》(MT5010-95)(2)《钢结构工程施工质量验收规范》(GB50205-2001)?(3)《电气装置安装工程施工及验收规范》(GB50205-2001)?(4)施工图纸及说明:(设备随机文件)(5)《施工现场临时用电安全技术规程》(JGJ46―88)(6)《建筑机械使用安全技术规程》(JGJ33―86)五、施工前准备(一)、设备验收会同建设单位代表检查新安设备,并填写开箱检查验收记录;要求设备零部件名称、型号、规格、数量符合设计,设备无缺件和损坏等,电气设备各种图纸、试验报告等资料齐全。
(二)、技术准备1、与建设单位联系,由建设单位提供齐全的施工图纸等技术资料;2、组织工程技术人员及工程管理人员熟悉和了解现场情况、工程特点,制订具体施工方案;3、工程技术人员熟悉和审查图纸资料,积极进行设计交底,施工图自审和会审;4、配备必需的施工用表、施工验收规范和标准图集等资料;5、组织施工管理机构,确定施工方案,编制详尽的施工组织设计和措施,建立以工程技术人员为主的技术负责制,加强技术交底。
范文范例精心整理翻车机培训教材FZ15—100型转子式翻车机说明书XX电力设备厂人力资源部编印二OO八年说明为了做好培训工作,更好的为广大用户服务,帮助用户掌握设备的基本原理和性能,正确操作、使用和维护设备。
根据技术部门提供的有关资料,人力资源部编写了本说明书,概括了翻车机全套设备,供广大用户学习参考。
各用户的设备配置和技术参数依所订合同或调试结果而定。
由于水平有限,难免有疏漏及不妥之处,恳请指正。
我们将持续改进,向您提供优质产品和满意服务,共同为社会创造效益。
第一部分 C2型翻车机一、用途C2型转子式翻车机适用于大型火力发电厂、化工厂、水泥厂、港口及冶金行业的焦化厂、烧结厂等,用于翻卸各种准轨铁路敞车运载的煤炭、矿石及其他散装物料。
二、规格、性能l.翻卸形式: C形转子式2.翻卸车辆最大重量:110T3.最大翻卸角度: 17504.翻车机最大回转速度: 1.04r/min5.适用翻卸车辆规格:长:11938~14038mm宽:3100~3243mm高:2790~3293mm6.翻卸车辆轨距: 1435mm7.击振力:0~18KN8.翻车机驱动功率: 2×45KW9.液压站电机功率:15KW10.外形尺寸:长×宽×高21650×7800×8410mml2.总重量: 109.4T三、翻车机结构C2型转子式翻车机由以下几部分组成:l.回转框架 2.传动装置 3.夹车机构4.靠板振动装置5.托辊6.导煤板7.电缆支架.<一>回转框架回转框架由两个C形端盘和三根箱形梁用高强螺栓连接成一个回转体,由两端盘上的滚道置于托辊上作回转运动。
在端盘上除滚道外还有齿条以驱动回转框架作往返回转运动,在一根叫做托车粱的箱形梁上装有轨道以停靠车辆,设置有液压站,并用来作为靠板振动装置的一个支撑点。
在一根叫做靠车梁的箱形梁上装有推动靠板振动装置液压油缸的支座,及夹车装置油缸座和夹车臂的支座。
We will conti nue to im prove the com pany's i nternal contr ol system, and steady im provement i n abil ity to manage a nd control, o ptimize busine ss proce sses, to ensure smoot h processes, responsi bilitie s in pl ace; t o further stre ngthe n inter nal control s, play a contr ol post indepe ndent oversight role of evaluation com plying wit h third-party responsi bility; t o actively make use of inter nal audit tool s dete ct pote ntial manageme nt, streamline, standardize related transactions, strengthe ning operations in a ccor dance wit h law. Dee peni ng the i nformation ma nagement to e nsure full communi cation "zero resistance". o constantly perfect ERP, and BFS++, and PI, and MIS, a nd SCM, information system ba sed constructi on, full integration information system, achieve d information resource s share d; to ex pand Portal system a ppli cation of brea dth and depth, play information system on enterprise of Assistant rol e; to perfect daily r un mai ntena nce operati on of records, prom ote problem reasons analysi s and system ha ndover; to strengthe ning BFS++, a nd ERP and S CM, te chnol ogy application of traini ng, improv e employe es applicati on i nformation system of capa city and level. Humani stic care to ensure "zer o." To strengthening Humanities care, conti nue s to foster company wind clea r, and gas are, a nd heart Shun of culture atmosphere; streng the ning l ove he lpe d trappe d, care difficult em ployees; carrie d out style activitie s, rich empl oyees life; stre ngthe ning health a nd la bour prote ction, orga nization career health me dical, control career against; continues t o implementati on psychologi cal war ning preventi on system, traini ng empl oyees health of chara cter, a nd sta ble of mood a nd e nterprisi ng of attitude, create d friendly fraternity of Humanitie s environment. o stre ngthe n risk manageme nt, ensure t hat the busi ness of "zero risk". To strengt hene d b usi ness plans manageme nt, will busi ness busine ss plans cover t o all level, e nsur e the busi ness can control in control; t o cl ose concern fi nancial, a nd coal ele ctric li nkage, a nd e nergy-savi ng sche duli ng, nati onal poli cy trends, stre ngthe ning track, a ctive should; to implementation State-owne d asset s method, further spe cification busi ness fina nci al management; to perfect risk t ube control system, achieve d risk recogniti on, a nd measure, and assessme nt, and report, and control feedback of closed ring ma nagement, impr ove risk preve ntion capacity. To further standardize trading, a nd strive t o achieve "accordi ng to law, standardize a nd fair." Innovati on of performance management, t o ensure that potential employee s "zero fly". T o stre ngthe n performance manageme nt, pr ocess control, e nhance empl oyee evaluati on a nd level s of effective communication t o improve performance management. T o f urt her quantify and refine empl oyee standards ... Work, full play party, a nd bra nch, and members i n "five type Enterprise" construction in the of core rol e, and fighting fortress r ole and pi one er model r ole; to conti nue s to strengt heni ng "four good" leaders hip construction, full play levels cadre s in enter prise development i n the目录第一部分编制说明··················································································错误!未定义书签。
第一篇输煤系统运行及维护规程第一章燃运运行及事故处理规程概述第一节输煤系统的任务我厂输煤系统的主要任务有以下几点:1、按生产需要及时的,均匀的将燃煤运往锅炉原煤仓;2、在损耗最小的情况下,贮存规定的煤量;3、认真规范的做好输煤的计量工作;4、将原煤破碎到锅炉燃用要求的最佳粒度;5、全面做好各矿来煤的混煤、坪煤的掺烧工作;6、维护输煤系统各设备正常运行,确保安全文明生产。
第二节输煤系统概述一、宣威磷电(3×50MW)综合利用热电站工程锅炉燃料为宣威市当地烟煤加煤矸石。
当地烟煤主要由茨德矿、大田坝斜井、瓦路矿、大地矿、阿直德权矿、来宾赵家冲矿、卡居煤矿、羊场矿区供给。
煤质特性为中高挥发份、高灰份、常水份、低硫份烟煤、燃煤可磨指数较高,属于易磨煤。
煤矸石采用羊场煤矿和卡居煤矿供给的矸石。
本电厂通过炉内添加石灰石粉燃烧脱硫。
石灰石粉直接外购。
二、燃料特性,综合各矿产煤量,供给本电厂3×50MW火力发电机组烧煤具有一定的富余量,原煤运输道路大部份是乡村矿区便道。
各产煤矿区到本电厂运输距离平均在30—50KM,采用汽车运输。
本电厂烧煤分析资料见下表(表中所列的设计煤质,校核煤质一、二为烟煤工业分析数据,煤矸石分析数据单列):锅炉设计燃料:烟煤与矸石7:3混烧工业分析数据燃煤耗量\灰渣量(每月按20天计)工业分析数据厂区自然条件:厂区在宣威市东侧羊场镇工业园区,距市区42km路程,市区到鸡街高速路面20km,鸡街到羊场镇二级白油路面20km,羊场镇到厂区专用道有北道和西道两条道2km。
铁路格喜线经过羊场,镇交通条件比较好。
地质:电厂区域地形地貌,属于低山中高源区,一般海拔高点1950米,低点在主厂房标高0.00米为1861米。
一般高差在89米。
常年主导风向为西南偏南风,最大风速:25米/秒,年平均风速3.6米/秒。
历年平均汽温13. 3℃,极端量低气温14.9℃,极端最高气温33.9℃。
年平均降雨量:975.5MM,日最大降雨量153.1MM,平均相对温度73%。
翻车机控制系统及信号和到位开关原理一、翻车机液压系统主要是由泵站、压车装置、靠车装置、补偿装置、压车油缸阀组装置、及管子附件等组成,整个液压装置安装于翻车机的靠板侧,随主机往复翻转。
泵站设置一套泵装置,采用双联泵供油,大泵向系统中提供执行机构所需的动力,而小泵为控制动力,两泵出口分别设有独立的调压及卸荷回路,减少系统非工作状态下的发热量。
压车装置用于控制各压车油缸的动作,其上有压力阀用于调节系统和控制回路的压力,压力继电器用于系统压力检测,顺序阀用于补偿压力的调节。
靠车装置用于控制各靠车油缸的动作,其上有节流阀和减压阀分别用于调节各靠车油缸的速度和靠车压力。
补偿装置用于补偿车辆弹簧的反弹力,此反弹力是由煤重对弹簧的压缩造成的。
压车油缸阀组装置用于调节各压车油缸的速度,并且在补偿结束或在翻转到110°时或在检测压力失压时释放控制回路的压力。
各机构的设定值如下所示:系统泵压力(大泵)…………………………………3~4.5MPa控制泵压力(小泵)…………………………………3.5~5MPa电加热器投入工作………………………………………15℃电加热器停止工作………………………………………25℃靠板前进减压……………………………………0.35~1Mpa夹紧压力继电器检测压力………………………3~4.5MPa 翻车机的本体油泵正常运转后,将设定大泵工作压力的电磁溢流阀(电磁铁号为YH1)和设定小泵工作压力的电磁溢流阀(电磁铁号为YH2)都调定到指定的工作压力值:大泵工作压力整定为4.5Mpa,小泵工作压力整定为5Mpa。
靠板装置由一个电液换向阀(电磁铁号分别为YH3和YH4,见原理图标注)、一个减压阀、两个液控单向阀及八个单向节流阀集成在一个阀板上来控制。
先通过减压阀将靠板机构工作压力调定到指定值(0.35MPa~1MPa),然后操作电液换向阀控制四个靠车油缸来回动作,注意观察四个靠车油缸动作是否正确,并通过八个单向节流阀来调节四个油缸的前进和后退速度保持同步,从而保证靠板能平稳地前进和后退。
翻车机技术协议目录第一章:技术协议 (3)第二章:供货范围 (27)第三章:设备、图纸、技术资料交付及交付进度 (40)第四章:设备包装与运输 (43)第五章:分包与外购部件 (44)第六章:技术服务、培训与联络 (44)第七章:设备监造与检验 (47)第八章:性能验收试验 (51)一、技术协议1 总则1.1 本技术协议用于某电厂和2×330M W机组集中储煤场及配套设施项目工程的翻车机系统设备。
它提出了该设备的功能设计、结构、性能、制造、供货、安装、试验和验收等方面的技术要求。
1.2 本技术协议提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本技术协议有关工业标准的优质产品。
1.3 如果卖方没有以书面形式对本技术协议的条文提出异议,则意味着卖方提供的设备完全符合本技术协议的要求。
如有异议,不管多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术协议所使用的标准如遇与卖方所执行的标准发生矛盾时,按较高标准执行。
1.5 在合同签订后,买方有权提出因标准、规程和规范发生变化而产生的修订要求,具体事宜由买、卖双方协商确定。
1.6 本技术协议经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等效力。
1.7 卖方应对翻车机系统设备的整套系统和设备(包括附属系统与设备)负有全责,即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得买方的认可。
1.8 卖方配套电动机应满足下列总的要求:部件进行KKS编码。
1.10 本技术协议要求翻车机系统设备为设计、供货、安装、调试、验收等的交钥匙模式工程,包括翻车机系统设备的设计、选型、材料采购、制造、运输、装卸及储存、现场安装、性能试验、消缺和调试及验收等所有工作,也包括质保期技术服务内容,以及人员的培训(食宿及材料费用)、设备调试结束并验收合格后一年的运行、维护等相关工作。
清箅破碎机在双车翻车机室的布置及应用叶海颖
发表时间:2018-04-28T15:25:26.090Z 来源:《电力设备》2017年第35期作者:叶海颖[导读] 摘要:工作时,清箅破碎机沿破碎箅子上的轨道向前移动,同时,前部破切辊高速旋转,把箅条上的物料破碎成小块,从箅孔中排出,解决可振动煤箅不能对大块脆性物料破碎、清箅的问题。
(中国电力工程顾问集团西北电力设计院有限公司陕西西安 710075)
摘要:工作时,清箅破碎机沿破碎箅子上的轨道向前移动,同时,前部破切辊高速旋转,把箅条上的物料破碎成小块,从箅孔中排出,解决可振动煤箅不能对大块脆性物料破碎、清箅的问题。
关键词:清箅破碎机;冻煤
1前言
清箅破碎机是一种大型移动式破碎设备,目前主要用于对固定筛箅上的残留物的破切清除,它不仅可破碎清除大块的煤、煤矸石等硬脆物料,还能将煤中的草绳、树枝等柔性物料撕裂、剪碎,使这些通常很难处理的杂物也能一道被清除干净。
在我国北方,如东北、西北、华北地区,它还被广泛用于破碎冰煤、冻煤等,使传统的人工清理工作变成了机械化自动化作业,从而极大地提高了清箅工作的效率,减轻了工人的劳动强度。
华电土右电厂2×600MW级空冷机组工程位于内蒙古土默特右旗境内。
年耗煤量燃煤约348.48万吨/年,由神华集团包头矿业有限责任公司、内蒙古蒙泰不连沟煤业有限责任公司和土默特右旗境内地方煤矿供应。
燃煤主要采用铁路运输,部分采用公路运输。
铁路运输经包西线、包神线和京包线至萨拉齐车站,然后通过内蒙古储备局一三七处铁路专用线和电厂铁路专用线运输进厂,运距约200km。
卸煤系统设置翻车机室1座,按安装2套C型双车翻车机及其配套的调车系统规划设计,折返式布置,土建部分一次建成,设备分期安装。
厂址地区平均气温7.4℃,最冷月平均气温-10.8℃,极端最低气温-37.4℃。
冬季铁路来煤存在一定比例的冰煤、冻煤,其粒度大于350mm×350mm,无法通过普通振动斜煤箅箅孔,易造成大量积煤,人工破碎清理工作强度大,降低了翻车机作业效率,因此设计中在双车翻车机室-4.5层布置了5台清箅破碎机,以解决卸煤过程中冰煤、冻煤无法过箅问题。
2清箅破碎机主要结构和性能参数
2.1 清箅破碎机主要结构特点
清箅破碎机主要由行走传动系统、破碎系统、机架总成、轨箅总成、防撞装置、电缆装置、电控系统、润滑系统组成。
工作时,清箅破碎机沿破碎箅子上的轨道向前移动,同时,前部破切辊高速旋转,把箅条上的物料破碎成小块,从箅孔中排出,解决可振动煤箅不能对大块脆性物料破碎、清箅的问题。
当破碎机构在遇到难于破碎的杂物时,其破碎行走系统将具有能自动返回等自我保护功能外。
清箅破碎机主要结构特点:1)破切辊上装有独特的破碎齿和回转刀头;2)采用了大螺旋角多螺旋线排布的可拆式活齿结构;3)行走传动机构采用销齿传动;4)设置了铲轨分煤装置和轨道刮扫装置;5)边梁前设有防止煤向两侧抛洒的收扰挡板;6)清箅破碎机的前后两端装有橡胶缓冲器;7)设有简单方便的手摇机构;8)破碎传动采用液力偶合器,和电控系统一道对机器作过载双重保护;9)清箅破碎机设有安全联锁装置。
2.2 清箅破碎机性能参数
华电土右电厂2×600MW级空冷机组工程设计的2套C型双车翻车机为双支点结构,下部是设有5个煤斗,配置了5台清箅破碎机,5组煤箅,清箅破碎机主要参数如下:
被破碎物料:煤、冻煤、少量矸石(含量不大于5%)
最大破碎粒度:煤:1000mm;煤矸石:600mm
行走车轮轨距: 3100/2900mm;行走车轮轮距:1800mm;
轨道型号:43kg/m;工作行程:6870mm;
行走速度:工作时5~7m/min;后退时7~16m/min;
破碎辊直径:φ1500mm;破碎辊长度:2500/2700mm;破碎辊转速:132r/min;
电机总功率:125KW
整机质量:20t
3清箅破碎机在双车翻车机室内的布置优化
3.1 原设计方案
原设计方案同华电包头河西电厂2×600MW工程,针对双支点C型双车翻车机,下部是设有5个煤斗的设计方案,布置了4台清箅破碎机。
从现场反馈情况看,该方案设备布置紧凑,基本能解决燃煤翻卸过程中大块冻煤无法过筛问题,提高了翻车机运行效率。
但中部煤斗箅面存在积煤问题,人工清理困难,且因翻卸的为高挥发份燃煤,易造成安全隐患。
3.3 安装设计中需注意的问题
1)当翻车机下布置清箅破碎机时,应考虑翻车机的回转机构以及清箅破碎机工作时要求的安全高度,同时还应留有一定余量,其布置层高一般比布置振动斜煤箅高0.5m。
2)与翻车机制造厂密切配合,设计中避免翻车机传动装置支架底座、翻车机上机电缆与清箅破碎机运行范围方式干涉。
3)清箅破碎机为移动运行设备,运行范围内应设置防护栏,保证运行、检修人员人员安全。
4结束语
从整体上看,针对来煤存在冻煤的北方地区火力发电厂,清箅破碎机的使用,既加快了翻车机作业的节拍,提高了生产效率,又大大提升了电厂的自动化、现代化水平以及文明生产程度。
工程中可以根据来煤情况、环境气象条件等因素选择振动卸煤箅或清箅破碎机,以解决翻车机室、汽车卸煤沟冻煤、冰煤不易过箅问题。
参考文献:
[1]《QP系列轨道式清蓖破碎机》作者彭英华、彭红娜;出版源《工程机械》,2000,31(1):12-14。
