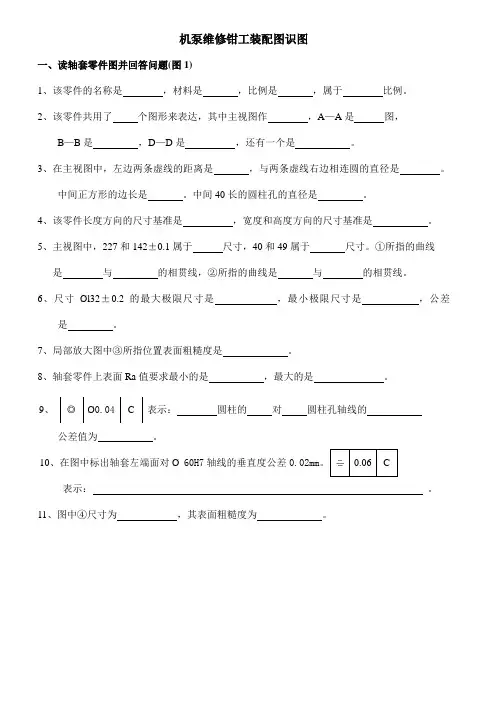

机泵维修钳工装配图识图一、读轴套零件图并回答问题(图1)1、该零件的名称是，材料是，比例是，属于比例。
2、该零件共用了个图形来表达，其中主视图作，A—A是图，B—B是，D—D是，还有一个是。
3、在主视图中，左边两条虚线的距离是，与两条虚线右边相连圆的直径是。
中间正方形的边长是。
中间40长的圆柱孔的直径是。
4、该零件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。
5、主视图中，227和142±0.1属于尺寸，40和49属于尺寸。
①所指的曲线是与的相贯线，②所指的曲线是与的相贯线。
6、尺寸Øl32±0.2的最大极限尺寸是，最小极限尺寸是，公差是。
7、局部放大图中③所指位置表面粗糙度是。
8、轴套零件上表面Ra值要求最小的是，最大的是。
9、◎Ø0.04 C 表示：圆柱的对圆柱孔轴线的公差值为。
10、在图中标出轴套左端面对Ø 60H7轴线的垂直度公差0.02mm0.06 C表示：。
11、图中④尺寸为，其表面粗糙度为。
(图1)二、读齿轮油泵装配图并回答问题(图2)1、齿轮油泵由种共个零件组成，其中有种共个标准件，标准件的名称规格是。
2、齿轮油泵共用了个图形来表达，其中主视图作了剖视和剖视，左视图采用了画法，并有处作了，图中A、B是。
3、装配图中，尺寸Ø14、Ø15是尺寸，尺寸65是尺寸，尺寸70是尺寸，尺寸28.560-0.003是尺寸，尺寸110、86、96是尺寸。
4、尺寸Ø35中，Ø35是、H7是f6是，它们属于制的配合。
Ø14属于制的配合。
5、件7垫片的材料是，件8填料的材料是，它们在油泵中起的作用。
件5从动齿轮中间有上、下两个小通孔，起作用。
6、尺寸G3/8中的G表示，3/8表示。
7、件3泵盖与件1泵体属于联接，件1泵体与件9压紧螺母属于联接。
8、若主动齿轮(左视图)顺时针方向转动，则进油口为，出油口为。
干机械设计这一行的入门和不可缺少的资料（转载） 1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
干机械设计这一行的入门和不可缺少的资料（转载）1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
