低压电气动力设备和试运行检验批质量验收记录

电气设备试验和试运行检检验批质量验收记录
注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明
一、填写依据
1 《建筑电气工程质量验收规范》GB50303-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分
按设计系统、区域划分检验批。

三、GB50303-2002规范摘要
主控项目
10.1.1 试运行前，相关电气设备和线路应按本规范的规定试验合格。

10.1.2 现场单独安装的低压电器交接试验项目应符合本规范附录B的规定。

一般项目
10.2.1 成套配电（控制）柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。

10.2.2 电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h，记录空载电流，且检查机身和轴承的温升。

10.2.3 交流电动机在空载状态下（不投料）可启动次数及间隔时间应符合产品技术条件的要求；无要求时，连续启动2次的时间间隔不应小于5min，再次启动应在电动机冷却至常温下。

空载状态（不投料）运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行（不投料）要求。

10.2.4 大容量（630A及以上）导线或母线连接处，在设计计算负荷运行情况下应做温度抽测记录，温升值稳定且不大于设计值。

10.2.5 电动执行机构的动作方向及指示，应与工艺装置的设计要求保持一致。

低压电气动力设备试运行记录编号： 06-04 /（07-04）□□□低压电气动力设备试运行记录说明《建筑电气工程施工质量验收规范》GB50303 20023.3.7低压电气动力设备试验和试运行应按以下程序进行：1 设备的可接近裸露导体接地（PE）或接零（PEN）连接完成，经检查合格，才能进行试验；2 动力成套配电（控制）柜、屏、台、箱、盘的交流工频耐压试验、保护装置的动作试验合格，才能通电；3控制回路模拟动作试验合格，盘车或手动操作，电气部分与机械部分的转动或动作协调一致，经检查确认，才能空载试运行。

10 低压电气动力设备试验和试运行10.1主控项目10.1.1试运行前，相关电气设备和线路应按本规范的规定试验合格。

10.1.2现场单独安装的低压电器交接试验项目应符合本规范附录Ｂ的规定。

10.2一般项目10.2.1成套配电（控制）柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。

10.2.2电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h，记录空载电流，且检查机身和轴承的温升。

10.2.3交流电动机在空载状态下（不投料）可启动次数及间隔时间应符合产品技术条件的要求；无要求时，连续启动2次的时间间隔不应小于5min，再次启动应在电动机冷却至常温下。

空载状态（不投料）运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行（不投料）要求。

10.2.4大容量（630A及以上）导线或母线连接处，在设计计算负荷运行情况下应做温度抽测记录，温升值稳定且不大于设计值。

10.2.5电动执行机构的动作方向及指示，应与工艺装置的设计要求保持一致。

低压电气动力设备试运行记录精选文档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
低压电气动力设备试运行记录
编号： 0604-001
低压电气动力设备试运行记录
编号： 0604-002
低压电气动力设备试运行记录
编号： 0604-003
低压电气动力设备试运行记录
编号： 0604-004
低压电气动力设备试运行记录
编号： 0604-005
低压电气动力设备试运行记录
编号： 0604-006
低压电气动力设备试运行记录
编号： 0604-007
低压电气动力设备试运行记录
编号： 0604-008
低压电气动力设备试运行记录
编号： 0604-009
低压电气动力设备试运行记录
编号： 0604-010
低压电气动力设备试运行记录
编号： 0604-011
低压电气动力设备试运行记录
编号： 0604-012
低压电气动力设备试运行记录
编号： 0604-013
低压电气动力设备试运行记录
编号： 0604-014
低压电气动力设备试运行记录
编号： 0604-015。

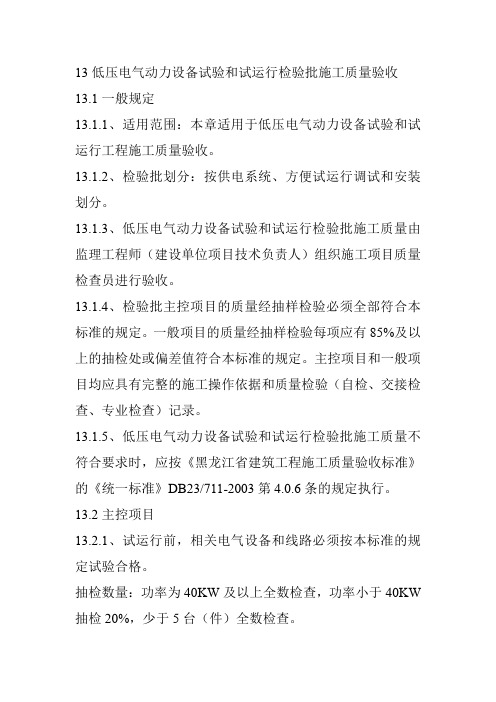

13低压电气动力设备试验和试运行检验批施工质量验收13.1一般规定13.1.1、适用范围：本章适用于低压电气动力设备试验和试运行工程施工质量验收。

13.1.2、检验批划分：按供电系统、方便试运行调试和安装划分。

13.1.3、低压电气动力设备试验和试运行检验批施工质量由监理工程师（建设单位项目技术负责人）组织施工项目质量检查员进行验收。

13.1.4、检验批主控项目的质量经抽样检验必须全部符合本标准的规定。

一般项目的质量经抽样检验每项应有85%及以上的抽检处或偏差值符合本标准的规定。

主控项目和一般项目均应具有完整的施工操作依据和质量检验（自检、交接检查、专业检查）记录。

13.1.5、低压电气动力设备试验和试运行检验批施工质量不符合要求时，应按《黑龙江省建筑工程施工质量验收标准》的《统一标准》DB23/711-2003第4.0.6条的规定执行。

13.2主控项目13.2.1、试运行前，相关电气设备和线路必须按本标准的规定试验合格。

抽检数量：功率为40KW及以上全数检查，功率小于40KW 抽检20%，少于5台（件）全数检查。

检查方法：检查有关的试验记录。

13.2.2、现场单独安装的低压电器交接试验项目应符合表13.2.2的规定。

表13.2.2 低压电器交接试验抽检数量：功率为40KW及以上全数检查，功率小于40KW 抽检20%，少于5台（件）全数检查。

13.3一般规定13.3.1、成套配电（控制）柜、屏、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。

抽检数量：功率为40KW及以上全数检查，功率小于40KW 抽检20%，少于5台（件）全数检查。

检查方法：检查试运行记录或试运行中旁站。

13.3.3、交流电动机的空载状态下（不投料）可启动次数及间隔时间应符合产品技术条件的要求；无要求时，连续启动2次的时间间隔不应小于5min，再次启动应在电动机冷却至常温下。

空载状态（不投料）运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行（不投料）要求。
