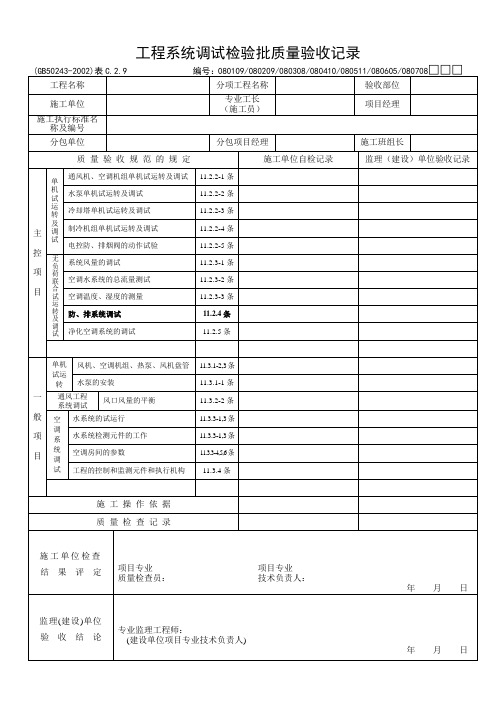

A8017工程系统调试验收记录表

工程系统调试检验批质量验收记录表GB50243-2002工程名称分项工程名称系统调试施工单位验收部位动力站制冷机房冷水系统施工执行标准通风与空调工程施工质量验收规范项目经理名称及编号（GB50243-2002）专业工长分包单位/ 施工班组长质量验收规范的规定施工单位检查评定记录监理单位验收记录1 通风机、空调机组单机试第 11.2.2-1 条/ 运转及调试2 水泵单机试运转及调试第 11.2.2-2 条运行正常，符合规范要求主3 冷却塔单机试运转及调试第 11.2.2-3 条/4 制冷机组单机试运及调试第 11.2.2-4 条/控5 电控防、排烟阀的动作试第 11.2.2-5 条/项验目 6 系统风量的调试第 11.2.3-1 条/7 空调水系统的调试第 11.2.3-2 条符合设计及规范要求8 恒温、恒湿空调第 11.2.3-3 条/9 防、排烟系统调试第 11.2.4 条/10 净化空调系统的调试第 11.2.5 条/1 风机、空调机组第 11.3.1-2 条/2 水泵的安装第 11.3.1-1 条/一 3 风口风量的平衡第 11.3.2-2 条/般 4 水系统的试运行第 11.3.3-1 条运行正常项 5 水系统检测元件的工作第 11.3.3-2 条水系统检测元件工作正常目 6 空调房间的参数第 11.3.3-4 条/7 洁净空调房间的参数第 11.3.3 条/8 工程的控制和监测元件和第 11.3.4 条符合规范规定要求执行结构经检查，主控项目 2 项及一般项目 3 项均符合规范规定要求。

施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日郑州市重点建设工程质量监督中心监制。

工程系统调试验收记录表
GB50243-2002
工程系统调试验收记录表
填表说明：
一、该表由施工单位专业技术员填写，自检合格后报监理机构验收，合格签字盖
章。

二、规范要点：
11.2.1 条：通风与空调工程安装完毕后，必须进行系统的测定和调试。

包括设备单机运转及调试；系统无生产负荷下的联合运转及调试。

11.2.2 条：通风机、空调机组中的风机叶轮旋转方向正确，运转平稳，无异常振动与响声，其电机运行功率应符合设备技术文件的规定，在额定转速下连续运转 2 小时后，滑动轴承外壳最高温度不超过70度，滚动轴承不超过80 度。

11.3.1 条：风机、空调机组、风冷热泵等设备运行时，产生的噪声不宜超过产品性能说明书的规定值。

11.3.1 条：风机盘管机组的三速、温控开关的动作应正确，并与机组运行状态一一对应。

（抽检10%且不少于 5 台）
11.2.3 条：系统总风量调试结果与设计风量的偏差不应大于10%
（抽检10%不少于 1 个系统）
三、监督检查：
要点：
1、系统联动试运转中，设备及主要部件的联动必须符合设计要求，动作协调、正常，无异常现象。

系统经过平衡调整，各风口或风罩的风量与设计风量的允许偏差不应大于15%
2、空调室内噪声应符合设计规定要求。

3、制冷机组、单元式空调机组的试运转，正常运转不应少于8 小时。

4、通风与空调的控制和监测设备，应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备连锁、自动调节、自动保护应能正确动作。

（抽检30%不少于 1 个系统）。
