下载文档原格式
一、实验目的了解偏光显微镜的结构及使用方法。
了解球晶黑十字消光图案的形成原理。
观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。
二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。
结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。
如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。
球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。
实验证实，球晶中分子链垂直球晶的半径方向。

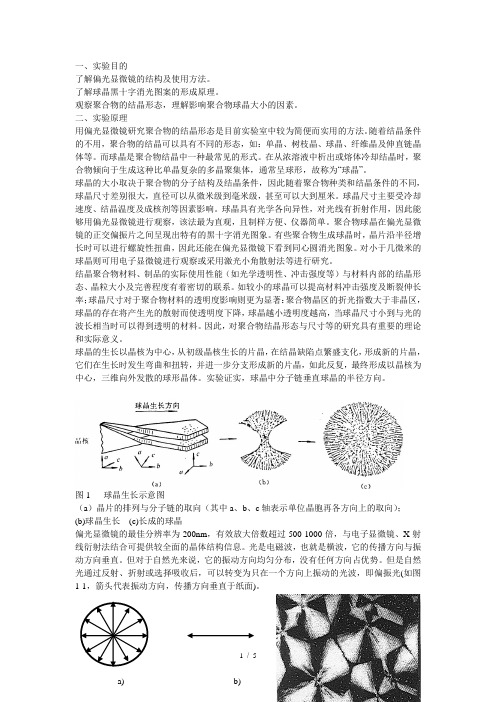

偏光显微镜法观察聚合物球晶形态一、实验目的1.了解偏光显微镜的结构及使用方法。
2.了解球晶黑十字消光图案的形成原理。
3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。
二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。
结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。
如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。
球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。

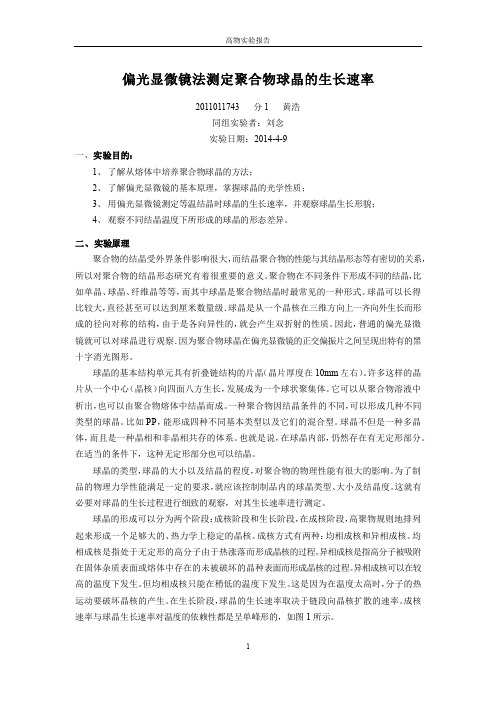

实验18偏光显微镜法观察聚合物球晶结构结晶聚合物材料的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的关系，因此，对于聚合物结晶形态等的研究有重要的理论和实际意义。
随着结晶条件的不同，聚合物的结晶可以具有不同的形态，如单晶、树枝晶、球晶、纤维晶及伸直链晶体等，而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液析出或熔体冷却结晶时，聚合物倾向于生成比单晶更为复杂的多晶聚集体，通常呈球形，故称为球晶。
球晶可以长的很大，直径甚至可以达到厘米数量级。
对于几微米以上的球晶，用普通的偏光显微镜（POM）就可以方便地进行观测，对小于几微米的球晶，则需要用电子显微镜或小角光散射法进行研究。
一、实验目的1、了解偏光显微镜的结构及使用方法；2、掌握用偏光显微镜观察聚合物的球晶形态的方法；3、掌握用偏光显微镜测量聚合物球晶大小及增长速率、结晶熔点的方法。
二、实验原理图18-1偏光显微镜示意图1—目镜；2—透镜；3—检偏镜；4—物镜；5—载物台；6—聚光镜；7—起偏镜；8—反光镜图18-2Zeiss Axioskop40Pol偏光显微镜（附Linkam EC600冷热台）球晶是的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体而成，在生长过程中不遇到阻碍时便形成球形晶体并因此而得名。
分子链的取向排列使球晶在光学性质上是各向异向的，因此在径向和切向的折光率不同。
在正交偏光显微镜下观察时，其透射115116光强如下式所示：)(sin 2sin 2220λπϕ∆⋅=E I (1)式中I 、E 0、φ、Δ分别为透射光强、入射偏振光电场分量的振幅、球晶径向与入射光偏振方向的夹角和径向与切向透射光的光程差，因此在0º、90º、180º和270º时透射光强为0，产生消光现象，可以看到球晶特有的黑十字消光图案（称为Maltase 十字）。
图18-3i PS 的Maltase十字正光性球晶负光性球晶图18-4正负球晶如果半径方向上的折光指数n r 大于垂直于半径方向（切线方向）的折光指数n i ，球晶为正球晶，反之则称为负球晶。

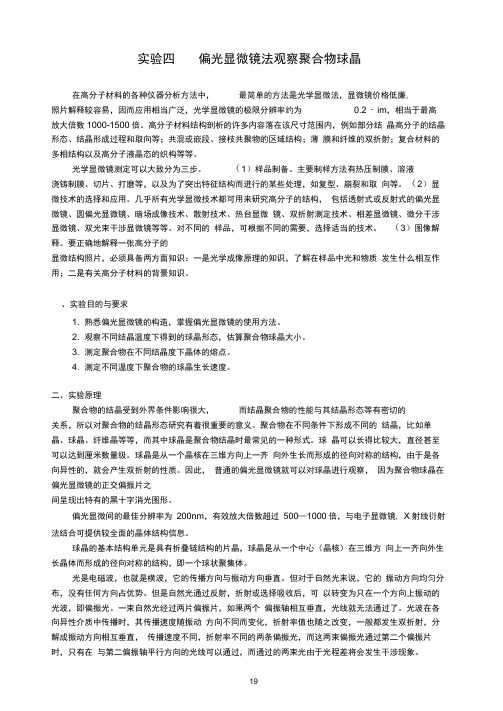

实验四偏光显微镜法观察聚合物球晶在高分子材料的各种仪器分析方法中，最简单的方法是光学显微法，显微镜价格低廉,照片解释较容易，因而应用相当广泛，光学显微镜的极限分辨率约为0.2・im，相当于最高放大倍数1000-1500倍。
高分子材料结构剖析的许多内容落在该尺寸范围内，例如部分结晶高分子的结晶形态、结晶形成过程和取向等；共混或嵌段、接枝共聚物的区域结构；薄膜和纤维的双折射；复合材料的多相结构以及高分子液晶态的织构等等。
光学显微镜测定可以大致分为三步。
（1）样品制备。
主要制样方法有热压制膜、溶液浇铸制膜、切片、打磨等，以及为了突出特征结构而进行的某些处理，如复型、崩裂和取向等。
（2）显微技术的选择和应用。
几乎所有光学显微技术都可用来研究高分子的结构，包括透射式或反射式的偏光显微镜、圆偏光显微镜、暗场成像技术、散射技术、热台显微镜、双折射测定技术、相差显微镜、微分干涉显微镜、双光束干涉显微镜等等。
对不同的样品，可根据不同的需要，选择适当的技术。
（3）图像解释。
要正确地解释一张高分子的显微结构照片，必须具备两方面知识：一是光学成像原理的知识，了解在样品中光和物质发生什么相互作用；二是有关高分子材料的背景知识。
、实验目的与要求1. 熟悉偏光显微镜的构造，掌握偏光显微镜的使用方法。
2. 观察不同结晶温度下得到的球晶形态，估算聚合物球晶大小。
3. 测定聚合物在不同结晶度下晶体的熔点。
4. 测定不同温度下聚合物的球晶生长速度。
二、实验原理聚合物的结晶受到外界条件影响很大，而结晶聚合物的性能与其结晶形态等有密切的关系，所以对聚合物的结晶形态研究有着很重要的意义。
聚合物在不同条件下形成不同的结晶，比如单晶、球晶、纤维晶等等，而其中球晶是聚合物结晶时最常见的一种形式。
球晶可以长得比较大，直径甚至可以达到厘米数量级。
球晶是从一个晶核在三维方向上一齐向外生长而形成的径向对称的结构，由于是各向异性的，就会产生双折射的性质。
高分子结晶形态与偏光镜检测聚合物的结晶受外界条件影响很大，而结晶聚合物的性能与其结晶形态等有密切的关系。
聚合物在不同条件下形成不同的结晶，比如单晶、球晶、纤维晶等等，而其中球晶是聚合物结晶时最常见的一种形式。
球晶可以长得比较大，直径甚至可以达到厘米数量级．球晶是从一个晶核在三维方向上一齐向外生长而形成的径向对称的结构.聚合物晶体都是各向异性的，就会产生双折射的性质。
只有完全的非晶状态的聚合物才有各项同性的光学性质，自然光进入后不会发生双折射现象。
Fig.1 双折射现象示意图双折射现象发生时，如Fig.1 分解为两束光而沿不同方向折射的现象。
它们为振动方向互相垂直的线偏振光。
光在非均质体中比如聚合物传播时，其传播速度和折射率值随振动方向不同而改变，其折射率值不止一个。
光波入射非均质体，除特殊方向以外，都要发生双折射，分解成振动方向互相垂直，传播速度不同，折射率不等的两种偏振光，此现象称为双折射。
Fig.1中寻常光o的折射率对于介质来说是各向同性的，是个折射率球；非寻常光的折射率对于介质来说是各向异性的，通常是折射率椭球。
换句话说寻常光的波前为球面而非寻常光波前为椭球面。
另外O光和e光传播速度不同但是都需要同时离开物质表面所以所走的路径也不相同。
光波在各向异性介质中传播时，其传播速度随振动方向不同而变化。
折射率值也随之改变，一般都发生双折射，分解成振动方向相互垂直、传播速度不同、折射率不同的两条偏振光。
而这两束偏振光经过2次反射离开包材进入空气后，通过偏振片时，只有在与偏振轴平行方向的光线可以通过。
而通过的两束光由于光程差将会发生干涉现象。
由于热封区域的PE经历了不同的热学历史过程，所以结晶的形态不完全相同，导致其各向异性的性能发生改变，造成通过PE后被分解成偏振方向不同的偏振光，同时由于只有在于偏振片透光方向平行的分量可以透过偏振片被观察者观测到，所以其分量会有所不同，导致观察着会看到来自不同区域的PE的反射自然光颜色深浅不一。
一、实验目的1.了解偏光显微镜的结构及使用方法。
2.了解球晶黑十字消光图案的形成原理。
3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。
二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。
结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。
如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。
球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。
实验证实，球晶中分子链垂直球晶的半径方向。
光学显微镜法观察聚合物的结晶形态实验报告下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!实验报告：光学显微镜法观察聚合物的结晶形态一、实验目的：1. 理解并掌握光学显微镜的基本操作方法。
一、实验目的1.了解偏光显微镜的结构及使用方法。
2.了解球晶黑十字消光图案的形成原理。
3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。
二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
而球晶是聚合物结晶中一种最常见的形式。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。
球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。
球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。
聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。
有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。
对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。
结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。
如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。
因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。
球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。
实验证实，球晶中分子链垂直球晶的半径方向。
实验十二高分子结晶形态的偏光显微镜观察一、实验目的
1.了解和掌握偏光显微镜的原理和使用方法。
2.高分子球晶在偏光和非偏光条件下的显微镜观察。
3.了解影响高分子球晶尺寸的因素。
二、实验内容说明
用偏光显微镜研究高分子（聚合物）的结晶形态是目前较为简便而直观的方法。
偏光显微镜的成像原理与常规金相显微镜基本相似，所不同的是在光路中插入两个偏光镜。
一个在载物台下方，称为下偏光镜，用来产生偏光，故又称起偏镜；另一个在载物台上方的镜筒内，称为上偏光镜，它被用来检查偏光的存在，故又称检偏镜。
凡装有两个偏光镜，而且使偏振光振动方向互相垂直的一对偏光镜称为正交偏光镜。
起偏镜的作用使入射光分解成振动方向互相垂直的两条线偏振光，其中一条被全反射，另一条则入射。
正交偏光镜间无样品或有各向同性（立方晶体）的样品时，视域完全黑暗。
当有各向异性样品时，光波入射时发生双折射，再通过偏振光的相互干涉获得结晶物的衬度。
高分子的结晶过程是高分子大分子链以三维长程有序排列的过程。
高分子可出现不同的结晶形态，如球晶，串晶，树枝晶等。
当结晶的高分子具有各向异性的光学性质，就可用偏光显微镜观察其结晶形态。
本实验将观察聚乙烯(PE)和聚丙烯(PP)的结晶形态。
高分子的球晶在非偏光条件下观察为圆形，而在正交偏光下却并不呈完整的圆形，而是四叶瓣的多边形，即中间有十字消光架，这些都是由于正交偏光及球晶的生长特性所决定的。
高分子的结晶过程包括形核与长大。
形核又分为均匀（均相）和非均匀（异质）形核两类。
非均匀形核所需的过冷度较均匀形核小，因此形核剂能有效地提高形核率，细化球晶的尺寸，改善高分子的综合性能。
除此外，生产上还常通过尽可能增加冷速以获得大的过冷度来细化球晶，但对于厚壁制件将导致制件内外球晶大小不匀而影响产品质量。
如果采用形核剂则不会出现上述情况。
观察不同过冷度和有，无形核剂（非均匀）对球晶大小的影响是本实验主要内容之一。
三、实验步骤
1.讲解偏光显微镜的结构，原理和使用方法。
2.讲解高分子样品的制备方法。
3.高分子球晶的偏光和非偏光条件下的显微镜观察。
4.不同过冷度和形核剂条件下的球晶大小的观测。
四、实验报告要求
1.画出非偏光和正交偏光条件下聚乙烯(PE)和聚丙烯(PP)的结晶形态。
2.画出不同过冷度和有，无形核剂条件下的球晶，并说明原因。
