用偏光显微镜(POM)观察聚合物结晶形态测试过程

一、实验目的1.了解偏光显微镜的结构及使用方法。

2.了解球晶黑十字消光图案的形成原理。

3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。

二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。

结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。

因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。

球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。

实验证实，球晶中分子链垂直球晶的半径方向。

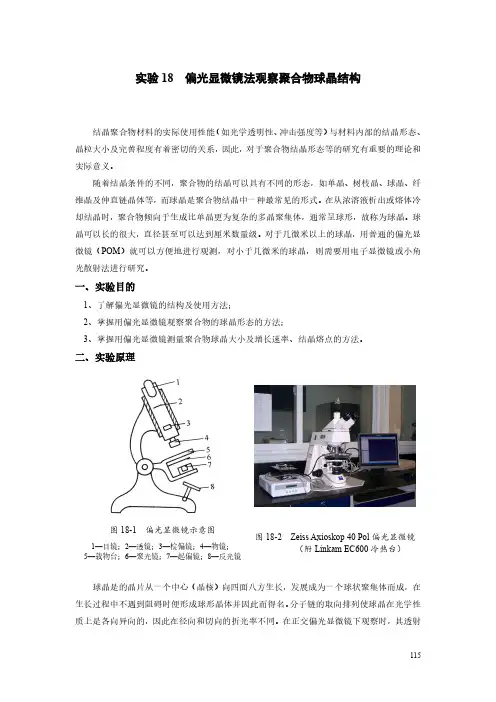

实验18偏光显微镜法观察聚合物球晶结构结晶聚合物材料的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的关系，因此，对于聚合物结晶形态等的研究有重要的理论和实际意义。

随着结晶条件的不同，聚合物的结晶可以具有不同的形态，如单晶、树枝晶、球晶、纤维晶及伸直链晶体等，而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液析出或熔体冷却结晶时，聚合物倾向于生成比单晶更为复杂的多晶聚集体，通常呈球形，故称为球晶。

球晶可以长的很大，直径甚至可以达到厘米数量级。

对于几微米以上的球晶，用普通的偏光显微镜（POM）就可以方便地进行观测，对小于几微米的球晶，则需要用电子显微镜或小角光散射法进行研究。

一、实验目的1、了解偏光显微镜的结构及使用方法；2、掌握用偏光显微镜观察聚合物的球晶形态的方法；3、掌握用偏光显微镜测量聚合物球晶大小及增长速率、结晶熔点的方法。

二、实验原理图18-1偏光显微镜示意图1—目镜；2—透镜；3—检偏镜；4—物镜；5—载物台；6—聚光镜；7—起偏镜；8—反光镜图18-2Zeiss Axioskop40Pol偏光显微镜（附Linkam EC600冷热台）球晶是的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体而成，在生长过程中不遇到阻碍时便形成球形晶体并因此而得名。

分子链的取向排列使球晶在光学性质上是各向异向的，因此在径向和切向的折光率不同。

在正交偏光显微镜下观察时，其透射115116光强如下式所示：)(sin 2sin 2220λπϕ∆⋅=E I (1)式中I 、E 0、φ、Δ分别为透射光强、入射偏振光电场分量的振幅、球晶径向与入射光偏振方向的夹角和径向与切向透射光的光程差，因此在0º、90º、180º和270º时透射光强为0，产生消光现象，可以看到球晶特有的黑十字消光图案（称为Maltase 十字）。

图18-3i PS 的Maltase十字正光性球晶负光性球晶图18-4正负球晶如果半径方向上的折光指数n r 大于垂直于半径方向（切线方向）的折光指数n i ，球晶为正球晶，反之则称为负球晶。

偏光显微镜法观察聚合物结晶形态实验报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!偏光显微镜法是一种广泛应用于材料科学领域的观察和研究工具。

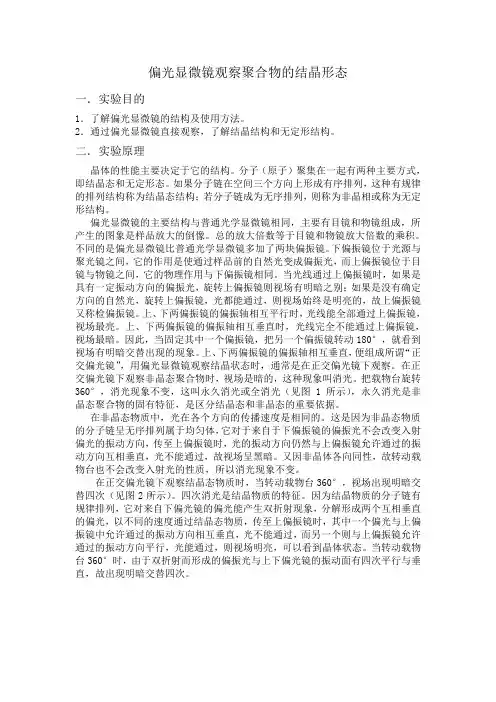

偏光显微镜观察聚合物的结晶形态一．实验目的1．了解偏光显微镜的结构及使用方法。

2．通过偏光显微镜直接观察，了解结晶结构和无定形结构。

二．实验原理晶体的性能主要决定于它的结构。

分子（原子）聚集在一起有两种主要方式，即结晶态和无定形态。

如果分子链在空间三个方向上形成有序排列，这种有规律的排列结构称为结晶态结构；若分子链成为无序排列，则称为非晶相或称为无定形结构。

偏光显微镜的主要结构与普通光学显微镜相同，主要有目镜和物镜组成，所产生的图象是样品放大的倒像。

总的放大倍数等于目镜和物镜放大倍数的乘积。

不同的是偏光显微镜比普通光学显微镜多加了两块偏振镜。

下偏振镜位于光源与聚光镜之间，它的作用是使通过样品前的自然光变成偏振光，而上偏振镜位于目镜与物镜之间，它的物理作用与下偏振镜相同。

当光线通过上偏振镜时，如果是具有一定振动方向的偏振光，旋转上偏振镜则视场有明暗之别；如果是没有确定方向的自然光，旋转上偏振镜，光都能通过，则视场始终是明亮的，故上偏振镜又称检偏振镜。

上、下两偏振镜的偏振轴相互平行时，光线能全部通过上偏振镜，视场最亮。

上、下两偏振镜的偏振轴相互垂直时，光线完全不能通过上偏振镜，视场最暗。

因此，当固定其中一个偏振镜，把另一个偏振镜转动180°，就看到视场有明暗交替出现的现象。

上、下两偏振镜的偏振轴相互垂直，便组成所谓“正交偏光镜”，用偏光显微镜观察结晶状态时，通常是在正交偏光镜下观察。

在正交偏光镜下观察非晶态聚合物时，视场是暗的，这种现象叫消光。

把载物台旋转360°，消光现象不变，这叫永久消光或全消光（见图 1 所示），永久消光是非晶态聚合物的固有特征，是区分结晶态和非晶态的重要依据。

在非晶态物质中，光在各个方向的传播速度是相同的。

这是因为非晶态物质的分子链呈无序排列属于均匀体，它对于来自于下偏振镜的偏振光不会改变入射偏光的振动方向，传至上偏振镜时，光的振动方向仍然与上偏振镜允许通过的振动方向互相垂直，光不能通过，故视场呈黑暗。

偏光显微镜法观察聚合物的结晶形态在使用偏光显微镜观察聚合物结晶形态时，首先要准备好样品，一般采用水介质，将溶解的聚合物结晶用滴定的方法滴入载玻片干燥，形成薄膜。

然后，需要在偏光显微镜上对样品进行观察，首先调整好聚光条件，将偏光片从镜头上取下，用螺旋状不锈钢螺丝将其损坏，然后将偏光片再放回到镜头上。

之后，用滤目镜盒进行调节，使镜头聚光，将样品放在镜头上，通过调节聚光条件，将样品放大，调整显微镜下文字的叠层状况，将样品清晰地显示在显微镜投影仪上。

最后，用偏光镜进行观察，调节偏光片，使聚合物结晶形态的细微特征清晰可见，以获得更加准确的信息。

实验六偏光显微镜研究聚合物的晶态结构用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

众所周知，随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶可以长得很大。

对于几微米以上的球晶，用普通的偏光显微镜就可以进行观察；对小于几微米的球晶，则用电子显微镜或小角激光光散射法进行研究。

聚合物制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态，晶粒大小及完善程度有着密切的联系，因此，对聚合物结晶形态等的研究具有重要的理论和实际意义。

一、目的要求1．了解偏光显微镜的结构及使用方法。

2．观察聚合物的结晶形态，估算聚丙烯球晶大小。

二、基本原理球晶的基本结构单元具有折叠链结构的片晶（晶片厚度在10mm左右）。

许多这样的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体。

根据振动的特点不同，光有自然光和偏振光之分。

自然光的光振动（电场强度E的振动）均匀地分布在垂直于光波传播方向的平面内如图6-1所示；自然光经过反射、折射、双折射或选择吸收等作用后，可以转变为只在一个固定方向上振动的光波。

这种光称为平面偏光，或偏振光如图6-1（2）所示。

偏振光振动方向与传播方向所构成的平面叫做振动面。

如果沿着同一方向有两个具有相同波长并在同一振动平面内的光传播，则二者相互起作用而发生干涉。

由起偏振物质产生的偏振光的振动方向，称为该物质的偏振轴，偏振轴并不是单独一条直线，而是表示一种方向。

如图6-1（2）所示。

自然光经过第一偏振片后，变成图6-1偏振光，如果第二个偏振片的偏振轴与第一片平行，则偏振光能继续透过第二个偏振片；如果将其中任意一片偏振片的偏振轴旋转90°，使它们的偏振轴相互垂直。

这样的组合，便变成光的不透明体，这时两偏振片处于正交。

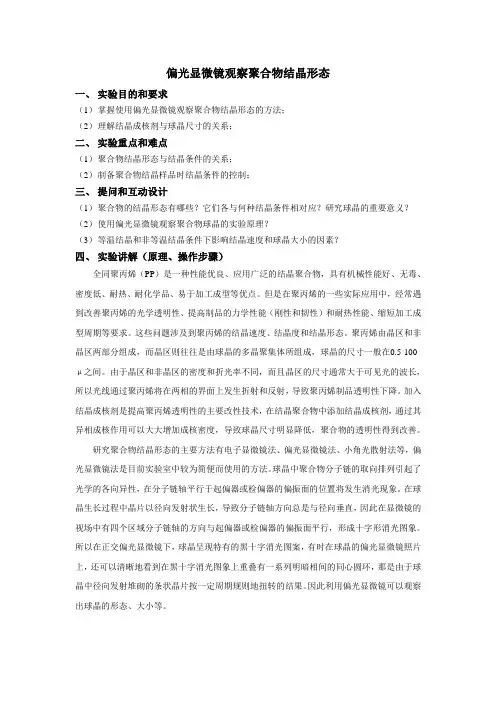

偏光显微镜观察聚合物结晶形态一、实验目的和要求（1）掌握使用偏光显微镜观察聚合物结晶形态的方法；（2）理解结晶成核剂与球晶尺寸的关系；二、实验重点和难点（1）聚合物结晶形态与结晶条件的关系；（2）制备聚合物结晶样品时结晶条件的控制；三、提问和互动设计（1）聚合物的结晶形态有哪些？它们各与何种结晶条件相对应？研究球晶的重要意义？（2）使用偏光显微镜观察聚合物球晶的实验原理？（3）等温结晶和非等温结晶条件下影响结晶速度和球晶大小的因素？四、实验讲解（原理、操作步骤）全同聚丙烯（PP）是一种性能优良、应用广泛的结晶聚合物，具有机械性能好、无毒、密度低、耐热、耐化学品、易于加工成型等优点。
