偏光显微镜法观察聚合物结晶形态实验报告

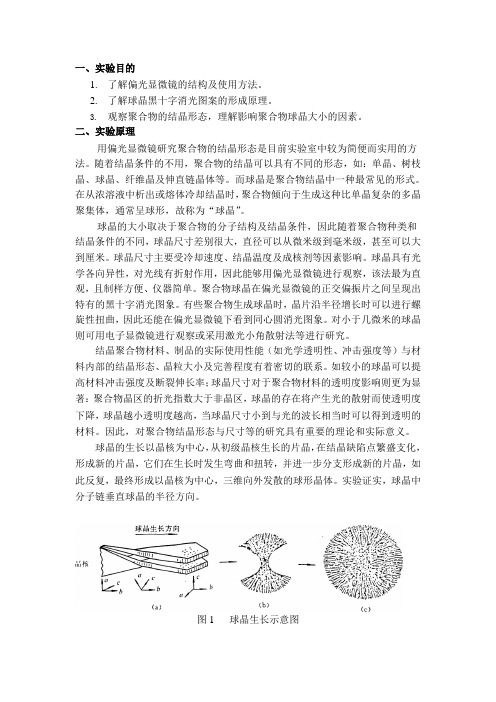

一、实验目的1.了解偏光显微镜的结构及使用方法。

2.了解球晶黑十字消光图案的形成原理。

3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。

二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。

结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。

因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。

球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。

实验证实，球晶中分子链垂直球晶的半径方向。

偏光显微镜法观察聚合物结晶形态实验报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!偏光显微镜法是一种广泛应用于材料科学领域的观察和研究工具。

偏光显微镜观察聚合物的结晶形态一．实验目的1．了解偏光显微镜的结构及使用方法。

2．通过偏光显微镜直接观察，了解结晶结构和无定形结构。

二．实验原理晶体的性能主要决定于它的结构。

分子（原子）聚集在一起有两种主要方式，即结晶态和无定形态。

如果分子链在空间三个方向上形成有序排列，这种有规律的排列结构称为结晶态结构；若分子链成为无序排列，则称为非晶相或称为无定形结构。

偏光显微镜的主要结构与普通光学显微镜相同，主要有目镜和物镜组成，所产生的图象是样品放大的倒像。

总的放大倍数等于目镜和物镜放大倍数的乘积。

不同的是偏光显微镜比普通光学显微镜多加了两块偏振镜。

下偏振镜位于光源与聚光镜之间，它的作用是使通过样品前的自然光变成偏振光，而上偏振镜位于目镜与物镜之间，它的物理作用与下偏振镜相同。

当光线通过上偏振镜时，如果是具有一定振动方向的偏振光，旋转上偏振镜则视场有明暗之别；如果是没有确定方向的自然光，旋转上偏振镜，光都能通过，则视场始终是明亮的，故上偏振镜又称检偏振镜。

上、下两偏振镜的偏振轴相互平行时，光线能全部通过上偏振镜，视场最亮。

上、下两偏振镜的偏振轴相互垂直时，光线完全不能通过上偏振镜，视场最暗。

因此，当固定其中一个偏振镜，把另一个偏振镜转动180°，就看到视场有明暗交替出现的现象。

上、下两偏振镜的偏振轴相互垂直，便组成所谓“正交偏光镜”，用偏光显微镜观察结晶状态时，通常是在正交偏光镜下观察。

在正交偏光镜下观察非晶态聚合物时，视场是暗的，这种现象叫消光。

把载物台旋转360°，消光现象不变，这叫永久消光或全消光（见图 1 所示），永久消光是非晶态聚合物的固有特征，是区分结晶态和非晶态的重要依据。

在非晶态物质中，光在各个方向的传播速度是相同的。

这是因为非晶态物质的分子链呈无序排列属于均匀体，它对于来自于下偏振镜的偏振光不会改变入射偏光的振动方向，传至上偏振镜时，光的振动方向仍然与上偏振镜允许通过的振动方向互相垂直，光不能通过，故视场呈黑暗。

材料化学设计性实验报告实验名称偏光显微镜法观察聚乙烯的球晶形态实验人喻世安学号 11023231 班级 110232 实验日期 2014 年 6 月 19 日指导教师周丹许秋华评分_______________偏光显微镜法观察聚乙烯的球晶形态一、实验目的1.了解偏光显微镜的结构及使用方法。

2.了解球晶黑十字消光图案的形成原理。

3.观察聚合物聚乙烯的结晶形态，理解影响聚合物球晶大小的因素。

二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。

结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。

因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。

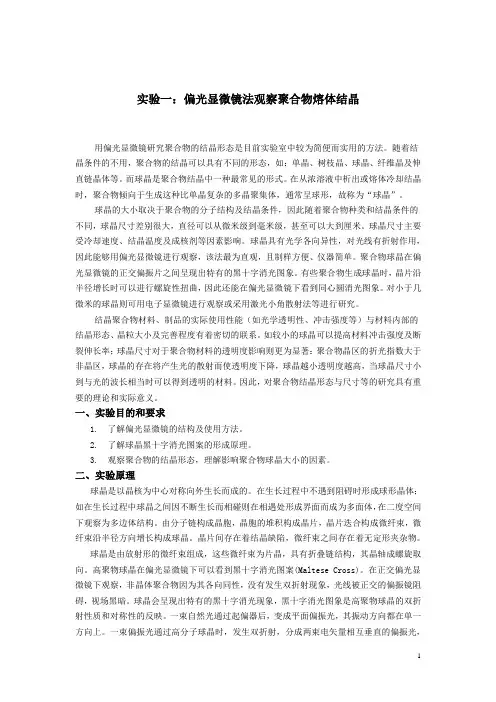

实验一：偏光显微镜法观察聚合物熔体结晶用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。

结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。

因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。

一、实验目的和要求1.了解偏光显微镜的结构及使用方法。

2.了解球晶黑十字消光图案的形成原理。

3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。

二、实验原理球晶是以晶核为中心对称向外生长而成的。

在生长过程中不遇到阻碍时形成球形晶体；如在生长过程中球晶之间因不断生长而相碰则在相遇处形成界面而成为多面体，在二度空间下观察为多边体结构。

偏光显微镜法观察聚合物球晶形态一、实验目的1.了解偏光显微镜的结构及使用方法。

2.了解球晶黑十字消光图案的形成原理。

3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。

二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。

结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。

因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。

球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。

偏光显微镜观察聚合物结晶形态一、实验目的和要求（1）掌握使用偏光显微镜观察聚合物结晶形态的方法；（2）理解结晶成核剂与球晶尺寸的关系；二、实验重点和难点（1）聚合物结晶形态与结晶条件的关系；（2）制备聚合物结晶样品时结晶条件的控制；三、提问和互动设计（1）聚合物的结晶形态有哪些？它们各与何种结晶条件相对应？研究球晶的重要意义？（2）使用偏光显微镜观察聚合物球晶的实验原理？（3）等温结晶和非等温结晶条件下影响结晶速度和球晶大小的因素？四、实验讲解（原理、操作步骤）全同聚丙烯（PP）是一种性能优良、应用广泛的结晶聚合物，具有机械性能好、无毒、密度低、耐热、耐化学品、易于加工成型等优点。

但是在聚丙烯的一些实际应用中，经常遇到改善聚丙烯的光学透明性、提高制品的力学性能（刚性和韧性）和耐热性能、缩短加工成型周期等要求。

这些问题涉及到聚丙烯的结晶速度、结晶度和结晶形态。

聚丙烯由晶区和非晶区两部分组成，而晶区则往往是由球晶的多晶聚集体所组成，球晶的尺寸一般在0.5-100μ之间。

由于晶区和非晶区的密度和折光率不同，而且晶区的尺寸通常大于可见光的波长，所以光线通过聚丙烯将在两相的界面上发生折射和反射，导致聚丙烯制品透明性下降。

加入结晶成核剂是提高聚丙烯透明性的主要改性技术，在结晶聚合物中添加结晶成核剂，通过其异相成核作用可以大大增加成核密度，导致球晶尺寸明显降低，聚合物的透明性得到改善。

研究聚合物结晶形态的主要方法有电子显微镜法、偏光显微镜法、小角光散射法等，偏光显微镜法是目前实验室中较为简便而使用的方法。

球晶中聚合物分子链的取向排列引起了光学的各向异性，在分子链轴平行于起偏器或检偏器的偏振面的位置将发生消光现象。

在球晶生长过程中晶片以径向发射状生长，导致分子链轴方向总是与径向垂直，因此在显微镜的视场中有四个区域分子链轴的方向与起偏器或检偏器的偏振面平行，形成十字形消光图象。

所以在正交偏光显微镜下，球晶呈现特有的黑十字消光图案，有时在球晶的偏光显微镜照片上，还可以清晰地看到在黑十字消光图象上重叠有一系列明暗相间的同心圆环，那是由于球晶中径向发射堆砌的条状晶片按一定周期规则地扭转的结果。

实验18偏光显微镜法观察聚合物球晶结构结晶聚合物材料的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的关系，因此，对于聚合物结晶形态等的研究有重要的理论和实际意义。

随着结晶条件的不同，聚合物的结晶可以具有不同的形态，如单晶、树枝晶、球晶、纤维晶及伸直链晶体等，而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液析出或熔体冷却结晶时，聚合物倾向于生成比单晶更为复杂的多晶聚集体，通常呈球形，故称为球晶。

球晶可以长的很大，直径甚至可以达到厘米数量级。

对于几微米以上的球晶，用普通的偏光显微镜（POM）就可以方便地进行观测，对小于几微米的球晶，则需要用电子显微镜或小角光散射法进行研究。

一、实验目的1、了解偏光显微镜的结构及使用方法；2、掌握用偏光显微镜观察聚合物的球晶形态的方法；3、掌握用偏光显微镜测量聚合物球晶大小及增长速率、结晶熔点的方法。

二、实验原理图18-1偏光显微镜示意图1—目镜；2—透镜；3—检偏镜；4—物镜；5—载物台；6—聚光镜；7—起偏镜；8—反光镜图18-2Zeiss Axioskop40Pol偏光显微镜（附Linkam EC600冷热台）球晶是的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体而成，在生长过程中不遇到阻碍时便形成球形晶体并因此而得名。

分子链的取向排列使球晶在光学性质上是各向异向的，因此在径向和切向的折光率不同。

在正交偏光显微镜下观察时，其透射115116光强如下式所示：)(sin 2sin 2220λπϕ∆⋅=E I (1)式中I 、E 0、φ、Δ分别为透射光强、入射偏振光电场分量的振幅、球晶径向与入射光偏振方向的夹角和径向与切向透射光的光程差，因此在0º、90º、180º和270º时透射光强为0，产生消光现象，可以看到球晶特有的黑十字消光图案（称为Maltase 十字）。

图18-3i PS 的Maltase十字正光性球晶负光性球晶图18-4正负球晶如果半径方向上的折光指数n r 大于垂直于半径方向（切线方向）的折光指数n i ，球晶为正球晶，反之则称为负球晶。

偏光显微镜观察聚合物的结晶形态实验报告一、实验目的1、了解偏光显微镜的结构及使用方法；2、学习用熔融法制备高聚合物球晶；3、观察聚丙烯的结晶形态，估算聚丙烯球晶大小；二、原理球晶的基本结构单元是具有折叠结构的片厚度在100A 左右。

许多这样的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体。

图1-1 球晶内晶片的排列与分子链取向图1-1示意地说明球晶中分子链是垂直球晶半径的方向排列的。

分子链的取向排列使球晶在光学性质上是各向异性的，即在平行于分子链和垂直于分子链的方向上有不同的折光率。

在正交偏光显微晶下观察时，在分子链平行于起偏镜或检偏镜或检偏镜的方向上将产生消光现象。

呈现出球晶特有的黑十字消光图案（称为Maltase十字）。

图1-2 球晶中双折射示意图球晶在正交偏光显微镜下出现Maltase十字的现象可以通过图1-2来理解。

图中起偏镜的方向垂直于检偏镜的方向（正交）。

设通过起偏镜进入球晶的线偏振光的电矢量OR,即偏振光方向沿OR方向。

图1-2绘出了任意两个方向上偏振光的折射情况，偏振光OR通过与分子链发生作用，分解为平行于分子链η和分子链ε两部分，由于折光率不同，两个分量之间有一定的相差。

显然ε和η不能全部通过检偏镜，只有振动方向平行于检偏镜方向的分量OF和OE能够通过检偏镜。

由此可见，在起偏镜的方向上，η为零，OR=ε；在检偏镜方向上，ε为零，OR=η；在这些方向上分子链的取向使偏振光不能透过检偏镜，视野呈黑暗，形成Maltase十字。

此外，在有的情况下，晶片会周期性地扭转，从一个中心向四周生长，这样，在偏光显中就会看到由此而产生的一系列消光同心圆环。

三、仪器和试样1、偏光显微镜及附件：2、载玻片和盖玻片；电炉热台；剪刀；镊子。

3、等规聚丙烯粒料。

四、实验步骤1、制备样品首先取半粒聚丙烯树脂，放在已于电炉热台上恒温的载波片上，待树脂熔融后，加上盖玻片加压成膜。

保温两分钟，然后缓慢结晶，使样品自然冷却到室温。

实验1偏光显微镜法观察聚合物球晶形态一．实验目的1.了解偏光显微镜的基本结构和原理。

2.掌握偏光显微镜的使用方法和目镜分度尺的标定方法。

3.用偏光显微镜观察球晶的形态，估算聚丙烯试样球晶的大小。

二. 实验原理球晶是高聚物结晶的一种最常见的特征形式。

当结晶性的高聚物从熔体冷却结晶时，在不存在应力或流动的情况下，都倾向于生成球晶。

球晶的生长过程如图21-1所示。

球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点发生分叉，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分叉形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。

实验证实，球晶中分子链垂直球晶的半径方向。

图21-1 聚乙烯球晶生长的取向(a)晶片的排列与分子链的取向(其中a、b、c轴表示单位晶胞在各方向上的取向)(b) 球晶生长(c) 长成的球晶用偏光显微镜观察球晶的结构是根据聚合物球晶具有双折射性和对称性。

当一束光线进入各向同性的均匀介质中，光速不随传播方向而改变，因此个方向都具有相同的折射率。

而对于各向异性的晶体来说，其光学性质是随方向而异的。

当光线通过它时，就会分解为振动平面互相垂直的两束光，它们的传播速度除光轴外，一般是不相等的，于是就产生两条折射率不同的光线，这种现象称之为双折射。

晶体的一切光学性质都是和双折射有关。

偏光显微镜是研究晶体形态的有效工具之一，许多重要的晶体光学研究都是在偏光镜的正交场下进行的，即起偏镜与检偏镜的振动平面相互垂直。

在正交偏光镜间可以观察到球晶的形态，大小，数目及光性符号等。

当高聚物处于熔融状态时，呈现光学各向同性，入射光自起偏镜通过熔体时，只有一束与起偏镜振动方向相同的光波，故不能通过与起偏镜成90°的检偏镜，显微镜的视野为暗场。

高聚物自熔体冷却结晶后，成为光学各向异向体，当结晶体的振动方向与上下偏光镜振动方向不一致时，视野明亮，就可以观察到晶体，其原因可由图21－2作简要说明。

一、实验目的1.了解偏光显微镜的结构及使用方法。

2.了解球晶黑十字消光图案的形成原理。

3.观察聚合物的结晶形态，理解影响聚合物球晶大小的因素。

二、实验原理用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。

随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。

而球晶是聚合物结晶中一种最常见的形式。

在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。

球晶的大小取决于聚合物的分子结构及结晶条件，因此随着聚合物种类和结晶条件的不同，球晶尺寸差别很大，直径可以从微米级到毫米级，甚至可以大到厘米。

球晶尺寸主要受冷却速度、结晶温度及成核剂等因素影响。

球晶具有光学各向异性，对光线有折射作用，因此能够用偏光显微镜进行观察，该法最为直观，且制样方便、仪器简单。

聚合物球晶在偏光显微镜的正交偏振片之间呈现出特有的黑十字消光图象。

有些聚合物生成球晶时，晶片沿半径增长时可以进行螺旋性扭曲，因此还能在偏光显微镜下看到同心圆消光图象。

对小于几微米的球晶则可用电子显微镜进行观察或采用激光小角散射法等进行研究。

结晶聚合物材料、制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态、晶粒大小及完善程度有着密切的联系。

如较小的球晶可以提高材料冲击强度及断裂伸长率；球晶尺寸对于聚合物材料的透明度影响则更为显著：聚合物晶区的折光指数大于非晶区，球晶的存在将产生光的散射而使透明度下降，球晶越小透明度越高，当球晶尺寸小到与光的波长相当时可以得到透明的材料。

因此，对聚合物结晶形态与尺寸等的研究具有重要的理论和实际意义。

球晶的生长以晶核为中心，从初级晶核生长的片晶，在结晶缺陷点繁盛支化，形成新的片晶，它们在生长时发生弯曲和扭转，并进一步分支形成新的片晶，如此反复，最终形成以晶核为中心，三维向外发散的球形晶体。

实验证实，球晶中分子链垂直球晶的半径方向。

高分子物理实验讲义材料学院2008.5目录实验一偏光显微镜法观察聚合物的结晶形态 (2)实验二粘度法测定聚合物的分子量 (5)实验三聚合物的热分析—差示扫描量热法 (9)实验四聚合物温度-形变曲线的测定 (13)实验五高聚物表观粘度和粘流活化能的测定 (16)实验六高分子材料应力-应变曲线的测定 (23)实验七高聚物的应力松弛测定 (26)实验八动态粘弹谱法测定聚合物的动态力学性能 (29)实验九高聚物的高频介电损耗测定 (35)参加本实验讲义编写人员如下：实验一偏光显微镜法观察聚合物的结晶形态………………富露祥实验二粘度法测定聚合物的分子量…………………………王娜实验三聚合物的热分析—差示扫描量热法…………………马驰实验四聚合物温度-形变曲线的测定…………………………何秀娟实验五高聚物表观粘度和粘流活化能的测定………………张秀彬实验六高分子材料应力-应变曲线的测定……………………刘大晨实验七高聚物的应力松弛测定………………………………于洋实验八动态粘弹谱法测定聚合物的动态力学性能…………王重实验九高聚物的高频介电损耗测定…………………………王涛实验一偏光显微镜法观察聚合物的结晶形态用偏光显微镜研究聚合物的结晶形态是目前在实验室中较为简便而实用的方法。

结晶条件的不同聚合物的结晶可以具有不同的形态，如单晶、球晶、纤维晶及伸直链晶体等。

在通常条件下，熔体冷却结晶或浓溶液中析出结晶体时，聚合物倾向于生成球晶结构，它是由无数小晶片按结晶生长规律长在一起的多晶聚集体，球晶直径可长到几微米，甚至可达厘米数量级，用偏光显微镜可以进行观察。

结晶聚合物的实际使用性能与材料内部的结晶形态、晶粒大小及完善程度有密切关系，如：光学透明性、冲击强度等。

因此，对于聚合物结晶形态的研究具有重要的理论和实际意义。

一、实验目的：1、了解偏光显微镜的结构、使用方法及目镜分度尺的标定方法。

2、学习用熔融法制备聚合物球晶样品。

3、观察聚丙烯的结晶形态，估算聚丙烯的球晶大小。

实验三偏光显微镜法观察聚合物结晶形态聚合物的各种性能是由其结构在不同条件下所决定的。

研究聚合物晶体结构形态主要方法有电子显微镜、偏光显微镜和小角光散射法等。

其中偏光显微镜法是目前实验室中较为简便而实用的方法。

一、实验目的要求1、了解偏光显微镜的结构及使用方法。

2、观察聚合物的结晶形态，估算聚丙烯球晶大小。

二、实验原理根据聚合物晶态结构模型可知：球晶的基本结构单元是具有折叠链结构的片晶（晶片厚度在100埃左右）。

许多这样的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体。

电子衍射实验证明了在球晶中分子链（c轴）总是垂直于球晶的半径方向，而b轴总是沿着球晶半径的方向（参考图3-1和图3-2）。

在正交偏光显微镜下，球晶呈现特有的黑十字消光图案，这是球晶的双折射现象。

分子链的取向排列使球晶在光学性质上具有各向异性，即在不同的方向上有不同的折光率。

当在正交偏光显微镜下观察时，分子链取向与起偏器或检偏器的偏振面相平行就产生消光现象。

有时，晶片会周期性地扭转，从一个中心向四周生长（如聚乙烯的球晶），结果在偏光显微镜中就会观察到一系列消光同心圆环。

图3-1 片晶的排列与分子链的取向图3-2 球晶形状三、仪器与试样1、仪器偏光显微镜及附件、载玻片、盖玻片、电炉和油浴锅。

2、试样聚丙烯（颗粒状），工业级。

四、实验步骤1、制备样品（1）将少许聚丙烯树脂颗粒料放在已于260℃电炉上恒温的载玻片上，待树脂熔融后，加上盖玻片，加压成膜。

保温2分钟，然后迅速放入140一150℃甘油浴中，结晶2小时后取出。

（2）将少量聚乙烯粒料用以上同样的方法熔融加压法制得薄膜，然后切断电炉电源，使样品缓慢冷却到室温。

2、熟悉偏光显微镜的结构及使用方法（参阅本实验的附录及仪器说明书）。

3、显微镜目镜分度尺的标定将带有分度尺的目镜插入镜筒内，把载物台显微尺放在载物台上，调节到二尺基线重合。

载物台显微尺长1.00毫米，等分为100格，所以每格为0.01毫米。
