IC卡预付费水表

尊敬的用户您好：在安装本表之前请先详细阅读使用说明书！IC卡智能水表使用说明书一、安装注意事项：1、IC卡智能水表与其它电子产品一样，请勿将水表安装在阳光直晒处。

2、热水箱出水处应加装Y型可清洗式过滤器，安装前新装管道请用压力水冲洗干净。

3、供电支路中应安装漏电保护断路器，并有良好接地线。

4、所有水表总供电要求安装需有配电箱、漏电保护开关；对应每个出水口，在距离地面2米或以上位置，安装一个220V的二、三插座，直接在插座上插上配置的开关电源安全供电给水表使用。

5、注意水表水流方向（按底部箭头所示），管道要有回水，否则开始刷卡扣费出冷水。

水表要求水平安装。

6、热水箱与出水口压力差≥6m（0.06Mpa~0.4Mpa），压力不够可以用自动增压泵增压。

7、调试：出厂的原始费率是1分/升。

若需调整请用“管理卡”调整。

8、软件安装、开户发卡、充值、退卡、清卡、报表查询、备份、调整费率等操作。

9、当出水端的水压大于进水端水压时，水表不刷卡即可流水，即反方向不刷卡可流水，安装时请注意防止水串流的现象，或者管道中加装止回阀。

10、当水表安装调试完毕正式使用时，为了防止学生拆开水表不刷卡用水，请在IC卡水表进水端加装防盗扣。

二、水表液晶显示屏显示：1、待机时滚动显示时间、日期：2、刷卡时水表屏幕金额按水表流量递减扣费显示如下：3、当卡上金额消费完时显示：三、IC卡智能水表使用流程：1、打开水龙头，把IC卡垂直插入水表卡槽感应区内不要拿开，水表显示屏显示卡余额水表开始扣费出水。

2、当不需要再用水时，把IC卡直接从卡槽拔出，停止扣费水表关阀停水。

3、当不拿开卡，直接关掉水龙头停止出水，水表过了16秒会发出报警“嘀、嘀、嘀”提醒用户拔卡。

当需要继续用水时，重复第2步即可。

四、注意事项：1、本水卡不再挂失，请注意妥善保管。

2、IC卡不能折弯、钻孔、接近高温如有人为损坏，不作更换。

3、严禁把任何生活用品、杂物放在IC卡水表表面上，以免影响水表的正常使用。

IC卡水表售水管理系统用户手册（版本号V1.0）宁波龙康智能仪表有限公司2005年2月欢迎惠顾及垂询：宁波龙康智能仪表有限公司（100086）北京市海淀区紫竹院路89号紫竹花园A座501室Tel: （+86-10）68436080Fax: （+86-10）68436080目录1、系统组成2、系统运行环境3、必需设备4、用户操作流程简介5、卡片定义说明6、IC卡预付费管理系统的安装7、IC卡预付费管理系统操作说明7.1 启动系统软件7.2 系统登陆界面7.3 系统工作流程7.4 用户管理7.4.1 开户7.4.2 充值7.4.3 退购7.4.4 补卡7.4.5 换表7.4.6用户档案变更7.4.7 销户7.5 设备和水价管理7.5.1水价管理7.5.2 水表管理7.6 查询和统计7.7 系统维护7.7.1 系统参数维护7.7.2 设置单据格式7.7.3 操作员维护7.8 数据的备份和恢复7.9 辅助操作7.9.1读检查卡7.9.2 制作密钥管理卡7.9.3 恢复初始口令IC卡预付费管理系统用户使用1、系统组成：IC卡预付费管理发行系统：安装文件，需要用户安装后才能使用，用来完成对水表的用户管理、设备水价管理、查询、统计和系统维护等所有功能。

以下简称“MIS管理系统”。

2、系统运行环境硬件环境：至少带有一个串口的PC计算机一台；软件环境：WIN98系统、WINDOWS XP系统或WINDOWS 2000系统。

3、必需设备3.1 由本公司提供的通用读写器一台，CPU卡一张，4442卡若干张；3.2 带有系统所需软件的光盘1张。

4、用户操作流程简介4.1 安装前准备好一张CPU管理卡，同时记下注册码。

4.2安装“IC卡预付费管理发行系统”。

安装同时把上一步准备好的CPU管理卡放在前卡座，输入系统管理员密码，完成安装过程。

4.3把CPU管理卡插入后卡座，同时运行“MIS管理系统”，完成相应的功能。

5、卡片定义说明5.1 恢复密钥卡：使水表由运行状态转为生产状态，可供生产厂家进行水表的维护。

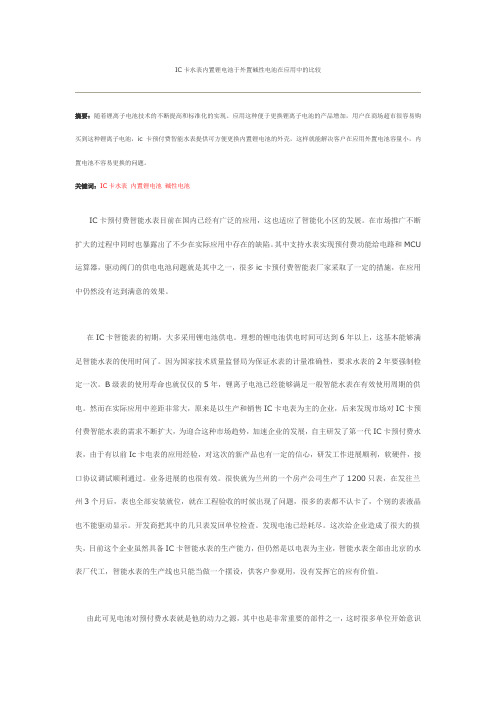

IC卡水表内置锂电池于外置碱性电池在应用中的比较摘要：随着锂离子电池技术的不断提高和标准化的实现。

应用这种便于更换锂离子电池的产品增加，用户在商场超市很容易购买到这种锂离子电池，ic卡预付费智能水表提供可方便更换内置锂电池的外壳，这样就能解决客户在应用外置电池容量小，内置电池不容易更换的问题。

关键词：IC卡水表内置锂电池碱性电池IC卡预付费智能水表目前在国内已经有广泛的应用，这也适应了智能化小区的发展。

在市场推广不断扩大的过程中同时也暴露出了不少在实际应用中存在的缺陷。

其中支持水表实现预付费功能给电路和MCU 运算器，驱动阀门的供电电池问题就是其中之一，很多ic卡预付费智能表厂家采取了一定的措施，在应用中仍然没有达到满意的效果。

在IC卡智能表的初期，大多采用锂电池供电。

理想的锂电池供电时间可达到6年以上，这基本能够满足智能水表的使用时间了。

因为国家技术质量监督局为保证水表的计量准确性，要求水表的2年要强制检定一次。

B级表的使用寿命也就仅仅的5年，锂离子电池已经能够满足一般智能水表在有效使用周期的供电。

然而在实际应用中差距非常大，原来是以生产和销售IC卡电表为主的企业，后来发现市场对IC卡预付费智能水表的需求不断扩大，为迎合这种市场趋势，加速企业的发展，自主研发了第一代IC卡预付费水表，由于有以前Ic卡电表的应用经验，对这次的新产品也有一定的信心，研发工作进展顺利，软硬件，接口协议调试顺利通过。

业务进展的也很有效。

很快就为兰州的一个房产公司生产了1200只表，在发往兰州3个月后，表也全部安装就位，就在工程验收的时候出现了问题，很多的表都不认卡了，个别的表液晶也不能驱动显示。

开发商把其中的几只表发回单位检查。

发现电池已经耗尽。

这次给企业造成了很大的损失，目前这个企业虽然具备IC卡智能水表的生产能力，但仍然是以电表为主业，智能水表全部由北京的水表厂代工，智能水表的生产线也只能当做一个摆设，供客户参观用，没有发挥它的应有价值。

智能水表阀控制原理
智能水表是一种集自动供水、自动计量、自动收费、自动控制、显示报警等多种功能于一体的全新概念的智能水表。

它主要由发讯基表、电控板和电动阀三部分组成。

智能水表工作原理是：以IC智能卡为载体，在管理系统与智能水表间双向传递数据，实现管理功能。

用户把预购的水量存于表中，用水时，该表实时采集流量信号，并在预购的水量中扣除。

当表内剩余水量小于定量时，给出声音报警，同时关闭阀门，这时用户刷卡可以打开阀门，提示及时购水。

当剩余水量为零时，关闭阀门，用户重新购水刷卡打开阀门用水。

使用IC卡预付费水表将会给广大水表用户带来较大的便利，同时也方便了供水管理部门。

明明白白消费。

智能水表具有液晶常显功能，中文提示剩余水量、使用水量。

避免打扰用户，还避免了少数不法分子冒充抄表员进行违法犯罪活动，给社会生活带来较大危害。

实现家庭现代化。

随着生活水平和生活质量的提高，居民对水的要求也越来越高，冷水、热水、中水、纯净水将会逐步进入家庭。

供水管理部门的管理系统中详细记录用户的所有数据，需要时，用户可以随时查询并打印自己的购水记录。

一、IC卡冷（热）水表系统产品说明(一)小口径水表产品说明（DN15-DN25）产品功能1. 自动收费：先预付费、后使用模式。

预付费模式，即先买水后用水：水表初始可用水量为零，阀门关闭。

用户到售水点开户、购水后，领取用户卡。

将卡插入对应水表，水表读取卡中可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点购水，然后将充值后的用户卡插入水表，重复第一次的过程。

后付费模式，即先用水后付费：水表初始可用水量为零，阀门状态关闭。

管理部门设置用户的最大允许先用水量，开户时预先充值到用户卡中。

用户将用户卡插入对应水表，水表读取可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点交费。

然后售水点再次为用户卡充值，重复第一次的过程。

2. 可自动实现阶梯水价水表内配备时钟，并可存储12个月的用水量。

用户卡插入水表时，水表会将每个月的用水量写入用户卡。

用户每次买水时，系统会从用户卡中自动读取每个月的用水量并根据阶梯水价计算多出的水费，在用户购水时补交。

3. 补卡、回收转移功能用户卡一次购水只能与对应水表成功交易一次,若卡丢失，可以根据软件数据库管理功能进行补卡，水量不会损失或重复。

当水表需要更换时，将回收转移卡插入表内，读出表内数据，插入新表后，旧表信息进入新表。

4. 机械与电子两种模式显示IC卡水表保留了机械水表的字轮和指针显示，同时增加了液晶显示。

即使电子部分出现故障，也可以根据机械字轮的显示读取累计用水量。

5. 水表采样具备滴水计量功能计量数据采样采用特制霍尔元件作为发讯装置来触动，计量准确抗干扰性强，软件对采集数据进行容错分析，保证水计量电子计量精度与机械计量精度一致。

表中累计用水量采用递加方式，剩余值采用递减方式，具备滴水计量功能。

产品特点1. 卡座防水设计，整表可实现喷淋防水，即在水表外壳淋水时（时间不超过2小时），不影响IC卡水表工作；2. 先导阀门，不受水垢影响，不受水压影响，更加安全可靠（专利号 ZL00 2 05851）一般IC卡水表采用球阀，阀门开关易受水垢、水压的影响。

慧怡家用水表使用方法随着水资源的供不应求现状，家家户户都安装了家用水表来限制用水，节约用水，但是而对于初次使用者来说，如何正确使用家用IC卡水表是他们关注的重点。

下面我们以慧怡科技生产的家用水表为例，详细介绍下家用射频IC卡水表使用教程，以便用户查阅了解!家用水表分为配套供应、安装、使用说明、用户卡功能说明以及用户须知注意事项这5个部分组成，我们一步一步的介绍下：一、配套供应： 1、智能水表1个 2、铜接管2个 3、热收缩膜2张 4、水表使用说明书1份 5、水表IC卡卡3张，清零卡，设置卡，用户卡 6、水表系统一套二、安装： 1、将防拆热收缩膜套在水表的接管螺母上，然后用电吹风对准防拆热收缩膜处吹或用90℃以上的热水对准防拆热收缩膜浇淋，其热收缩膜即进行收缩而按接管螺母的形状将其箍紧。

水表安装时表壳上的箭头方向必须与水流方向一致，安装必须水平，安装地点应能防止曝晒、受污染和水淹，且便于拆装和观察的场所，寒冬季节应采取防冻措施。

2、水表和仪表罩壳上严禁搁置任何物品。

注意防湿、防潮，严禁水滴渗入水表和仪表内损坏仪表，影响用户正常使用。

3、锅炉进水端安装冷水水表时必须装止回阀，防止热水和蒸汽回流损坏水表。

4、长期使用后，杂物堵塞或零件磨损等原因引起误差，须检修后使用。

水表壳体不得拆卸，发现不正常现象应通知管理部门检修。

5、特别告示：注意安装预留尺寸必须符合水表外形尺寸安装要求，以免由于预留尺寸不足造成水表外壳受拉力损坏。

三、水表使用说明用户需要手持IC卡去水管理部门缴纳一定的水费，再将IC卡插入家中的水表卡槽里(或者刷一下)就能开阀门使用水了。

射频卡智能冷水表计量和监控数据是通过水表和液晶显示并用射频卡传递数据，液晶显示如下图所示：A显示水量体积单位： m.3 B显示容量为五位整数。

C 特定状态显示内容为：“本次购量”，“剩余用量”，“累计用量”，“阀关”,“阀开”，“交费”“换电池”，“限制本次购量”，“卡错”，“攻击”，“换电池”，“E-01[EE错]”，“E-03[受磁攻击]”，“E-07[内部电池电压过低]”。

LXLGK-50E-200E 智能IC卡水表使用说明书产品执行标准:GB/T 778-2018使用前请仔细阅读本使用说明书一、概述LXLGK-50E-200E智能IC卡水表采用先进的微电脑控制技术，以IC卡为信息载体，采用液封湿式水表，非接触式射频卡，机电分离设计，可靠的实现了数据采集、处理、显示、保存及预付费控制等功能；具有功耗低、抗干扰性强、可靠性高、安装使用方便等优点二、功能特点1、基表采用螺翼式干式水表+蝶阀控制器，使表的压损大大低于其他阀门结构的压损。

2、电控减速器采用全铜减速齿轮全封闭设计，具有防水抗疲劳抗损耗的特点3、转动系统产生的力矩是阀门本身所需力矩的9倍，可防止因长期不用，水质较差杂质过多而产生的失控后果.4、机芯采用螺翼式多流速机芯，工作稳定5、具有机械计数跟液晶显示双重显示功能。

6、电控部分采用低功耗进口芯片，功能强大，可靠性高，抗干扰能力强。

7、电源采用3.6V高能ER34615M电池组，年自放电率小于1%，工作寿命长，可靠的全密封设计，采用双干簧管，极大提升机电转换可靠性,可更换电池，不拆表，免焊接，大大降低后期维护费用。

8、具有多种显示功能和工作状态自检功能，可显示累计用水量、累计水量、剩余水量、日期时间等；可自检并显示电池电压低、外磁场干扰、脉冲发讯异常、线路连接异常并警告9、主板采用全密封设计，实现了防水、防潮、防攻击；采用逻辑加密卡，一表一卡不会混乱。

10、具有多模式阶梯水价功能11、主动防御磁攻击，当判定出现磁攻击，水表自动关阀并显示磁攻击报警三、主要技术参数四、安装尺寸五、安装与使用1.选择水表的口径，应根据安装地点的流量大小而定。

2.安装位置要避免暴晒、冰冻、污染、潮湿和水淹，以便拆装和抄表。

冰冻期间，除将水表和水管包扎外，不用时把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀损坏。

建议安装在专用水表箱内。

3. 水表应水平安装，字面朝上，箭头方向与水流方向相同。
