步骤一、创建用户变量1）右键单击“我的电脑”，选择“属性”命令，单击“高级”标签；2）单击“环境变量（N）”按钮，单击“Administrator 的用户变量（U）”下面的“新建（N）”按钮，弹出“创建用户变量”对话框；3）“变量名（N）：”栏输入“LM_LICENSE_FILE”，“变量值（V）：”栏输入“1700@计算机名”；4）单击三次“确定”退出“系统属性”对话框。
步骤二1）打开\patran \MAGNiTUDE下的MSC_Calc.exe文件，拷贝到任意目录，推荐放在桌面上，运行MSC_Calc.exe，会在当前目录下生成一个license.dat文件。
这个文件备用。
2）安装licensing。
打开\MSC.Nastran\MSC.FlexLM，点击setup.exe，进行安装。
3）确认license是否可用以及“服务”是否打开。
打开C:\MSC.Software\MSC.Licensing\10.8中的lmtools.exe，点取config services标签，可以看到三个需要读入文件的空白处，可以根据它空格前的提示在C:\MSC.Software\MSC.Licensing\10.8读入相应的文件（如果里面有则不用变动），把最下面的start server at power up 和use services点上勾，再点取save services.点取start/stop/reread标签，start server. 查看最下面的是否“successful”或者“be running”.如果没有成功不能开始下一步。
步骤三、安装Nastran打开\MSC.Nastran\MSC_Nastran文件夹，运行setup，1）选择Nastran安装位：D:\MSC.Software\MD_Nastran2）在要读入license处输入1700@用户名或通过C:\MSC.Software\MSC.Licensing\10.8路径读入。
[分享] patran&nastran问题集锦之一2007-08-31 21:52 星期五另外,还有以前不知道在什么地方看到的一些问答,这里也一并贴出来.Q：对于有限元或MSC.NASTRAN的初学者，MSC.NASTRAN有哪些入门手册？A：MSC.NASTRAN Getting Started User's Guide与MSC.NASTRAN Common Questions and Answers。
Q：如何找到MSC.NASTRAN在不同工作平台的运算效率比较资料？A：从网址/tech/performance可找到相关资料。
Q：在MSC.NASTRAN分析时若在*.f06文件出现fatal message 9050时代表什么情況？A：此为有限元分析初学者最容易遇到的错误信息。
就静力分析而言，它代表你定义的模型约束条件不足，造成结构在外力作用下会有刚体运动(Rigid Body Motion)或机构(Mechanism)的状況。
详情请参考MSC.NASTRAN Reference Manual第15章或是MSC.NASTRAN Common Questions and Answers中Miscellaneous部份的What is Meant by the Term "Mechanism"?一节。
Q：在MSC.NASTRAN分析时若在*.f06文件出现fatal message 3060时代表什么情況？A：它代表MSC.NASTRAN在分析时无法找到授权密码，或是授权密码过期或错误。
详情请参考MSC.NASTRAN Reference Manual第15章或是MSC.NASTRAN Common Questions and Answers中Diagnostic Messages部份的What Does "User Fatal Message 3060 … Option xxx Not in Approved List Mean?一节。
关于Patran与Nastran无法连接的解决办法我接触这套软件的时候是在有限元的课上，软件和安装方法都是老师提供给我们的，我们就傻瓜式的按照步骤一步步地进行安装，用法也是老师教，所以我们其实也很幸运，初次学习时没走什么弯路。
后来自己琢磨的时候，才发现一些问题。
比如Patran与Nastran的连接问题。
网上我也找过办法，但是都不管用，经过一晚上的劳动并结合网上的经验，自己终于理清了头绪。
为了免除向我一样的小白们的困恼，下面就开始详细介绍解决办法。
（以上为废话，心急者从这儿开始看）首先打开Patran软件，选择Analysis，点击Translation Parameters，会出现下图：记住中间位置MSC.Nastran Version后的版本号。
如图红框内，我的是“2008”。
关掉Patran。
找到Patran的安装盘，我安装在了D盘在右上角位置输入P3_TRANS。
然后以记事本方式打开该文件。
如下：如上图所示，打开2008版本Nastran的路径基本都是错误的。
当然，不管你的Nastran 版本是多少的，哪怕是2010还是2012，都不用管。
Patran中既然默认的是打开2008版本的，我们就按照它的意思走，只要在上图中的打开路径指向我们所安装的2010版本或者2012版本就行了。
现在开始找我们所安装的Nastran的打开路径。
回到桌面，找到Nastran的图标，右键属性。
如下图：复制目标中的路径信息。
替换P3_TRANS中的指定路径。
如下：其他的都不用更改，保存后关闭即可。
注意：如果仍然不能正常调用的话，请再检查一遍自己的建模是否正确。
如果在Patran中分析后出现这种字样：则说明是自己的文件出了问题。
——由獠牙yjc制作。

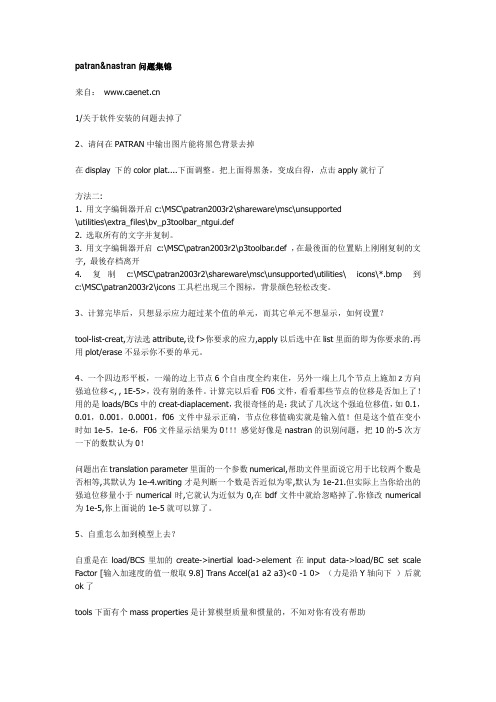

patran&nastran问题集锦来自：1/关于软件安装的问题去掉了2、请问在PATRAN中输出图片能将黑色背景去掉在display 下的color plat....下面调整。
把上面得黑条，变成白得，点击apply就行了方法二:1. 用文字编辑器开启c:\MSC\patran2003r2\shareware\msc\unsupported\utilities\extra_files\bv_p3toolbar_ntgui.def2. 选取所有的文字并复制。
3. 用文字编辑器开启c:\MSC\patran2003r2\p3toolbar.def ，在最後面的位置贴上刚刚复制的文字, 最後存档离开4. 复制c:\MSC\patran2003r2\shareware\msc\unsupported\utilities\ icons\*.bmp 到c:\MSC\patran2003r2\icons工具栏出现三个图标，背景颜色轻松改变。
3、计算完毕后，只想显示应力超过某个值的单元，而其它单元不想显示，如何设置？tool-list-creat,方法选attribute,设f>你要求的应力,apply以后选中在list里面的即为你要求的.再用plot/erase不显示你不要的单元。
4、一个四边形平板，一端的边上节点6个自由度全约束住，另外一端上几个节点上施加z方向强迫位移<, , 1E-5>，没有别的条件。
计算完以后看F06文件，看看那些节点的位移是否加上了！用的是loads/BCs中的creat-diaplacement，我很奇怪的是：我试了几次这个强迫位移值，如0.1，0.01，0.001，0.0001，f06文件中显示正确，节点位移值确实就是输入值！但是这个值在变小时如1e-5，1e-6，F06文件显示结果为0！！！感觉好像是nastran的识别问题，把10的-5次方一下的数默认为0！问题出在translation parameter里面的一个参数numerical,帮助文件里面说它用于比较两个数是否相等,其默认为1e-4.writing才是判断一个数是否近似为零,默认为1e-21.但实际上当你给出的强迫位移量小于numerical时,它就认为近似为0,在bdf文件中就给忽略掉了.你修改numerical 为1e-5,你上面说的1e-5就可以算了。
patran动力分析中遇到问题总结第一篇：patran动力分析中遇到问题总结一、Scratch DBset不够用，计算非正常终止f06文件的错误提示（一）：*** USER FATAL MESSAGE 1221(GALLOC)THE PARTITION OF THE SCRATCH DBSET USED FOR DMAP-SCRATCH DATABLOCKS IS ER INFORMATION: THE DMAP SCRATCH PARTITION WILL NOT SPILL INTO THE 300-SCRATCH ER ACTION: 1.SET NASTRAN SYSTEM(151)=1, OR 2.INCREASE THE NUMBER OF MEMBERS, AND/OR THEIR MAXIMUM SIZE, FOR THE SCRATCH DBSET ON-THE “INIT” STATEMENT.说明：临时性数据库SCRATCH DBSET 满了，需要扩展该数据库规模以满足存储需求。
而且数据库300-SCRATCH 的空间没有让数据库SCRATCH DBSET共享。
解决方法（一）：在rcf文件中添加：SYSTEM(151)=1 使数据库300-SCRATCH的空间能让让数据库SCRATCH DBSET 分享。
若还不能解决此问题，则计算非正常终止，出现 f06文件的错误提示（二）：*** USER FATAL MESSAGE 1012(GALLOC)DBSET SCRATCH IS FULL AND TO BE ER ACTION: SEE THE MSC.NASTRAN INSTALLATION AND OPERATIONS GUIDE OR TAN 4893 ON THE MSC.WEB FOR METHOD TO MAKE LARGE DATABASE.说明：临时性数据库DBSET SCRATCH满了，需要扩充该数据库规模以满足存储需求。
【Nastran经验】常见问题答录每款软件都有自己的特点，使用中会有一些注意事项和操作技巧。
本期针对PATRAN/NASTRAN软件，总结用户经常遇到的一些问题，希望能够帮助正被这些问题困扰或可能遇到这些问题的软件使用人员。
1、设置Patran和Nastran的启动路径鼠标右键点击启动程序的桌面快捷方式，然后点击属性后在弹出窗口中的起始位置栏中填入想要设置的文件路径，整个文件路径中不能出现中文名称。
2、切换Patran的用户界面风格Patran有两种风格的用户界面，如下图所示。
想要在这两种风格之间做切换，可以在上图中目标栏中*\patran.exe后面增添或删除“︺-skin”，其中，︺代表空格。
3、Nastran输出xdb文件过大问题xdb文件有容量限制，如果输出的数据过多可能出现结果丢失情况，所以在分析设置时要选用合适的文件数据块。
默认的文件数据块是1024，可以通过Patran界面设置或修改bdf文件方式提高xdb文件的Buffer Size。
1）在Patran界面下通过Analysis>Solution Parameters...>Results Output Format...步骤，打开如下图所示窗口，在XDB Buffer Size位置进行设置，可设置的最大数值为65536。
2）还可以在Nastran的bdf文件的FMS部分直接加入以下内容：ASSIGN DBC = 'test.xdb', RECL=81923）另外，还可以在上图中将分析结果文件格式设置为OP2，OP2格式不限制结果文件的大小。
4、解决f06文件过大，占用硬盘空间的问题默认情况下Nastran会把结果数据写入f06文件中，大多数情况下这是不必要的，会额外占用硬盘空间。
可以在上图所示窗口中去掉Print前的勾，这样结果数据就不会再写到f06文件中，可以对比勾选和不勾选情况下的f06文件大小，体会这一选项的作用。
竭诚为您提供优质文档/双击可除学习patran和nastran的100个问题总结篇一：patran20XX连接nAsTRAn问题一开始安装好patran20XX（x64）和nastran20XX后，修改p3_TRAns.InI配置好nastran20XX的路径，发现在patran中仍提交不了，很是郁闷。
后来打开Analysis—Translationparameters一看，原来它默认的是nastran20XX的求解器，怪不得，修改成20XX 后成功运行了。
为了避免每次都要修改这个参数，干脆把p3_TRAns.InI 的nastran20XX选项也设置成nastran20XX的求解器吧。
希望我的这个小小的发现对新手们有些帮助吧。
Alocalcommand20XX=c:\msc.software\msc_nastran\20XX1 \bin\nast20XX1.exeAcommand20XX=c:\msc.software\msc_nastran\20XX1\bin\ nast20XX1.exe篇二：patran&nastran使用经验积累大部分东西在nastran、patran的帮助中都有介绍。
一、总1、nastran会生成许多文件，如*.dball（包含数据库运行的永久性数据）/*.f04（包括数据库文件信息和模块执行摘要）/*.f06（包含msc.nAsTRAn的分析结果）/*.log（包含系统信息和系统错误信息）/*.master （数据库运行总辞典）/*.op2（msc.nAsTRAn分析结果，为二进制文件）??。
如果数据库操作是设计好的，则中*.dbal/*.master可在运行后手动清除，也可通过附加执行语句scR=Yes来实现。
2、nastran的输入文件包括几个部分，按先后顺序依次是：nastran语句（可选的）、文件管理段（可选的）、执行控制段（必须的，以限定符“cenD”结束）、情况控制段（必须的）、模型数据段（必须的，以限定符“begInebuLK”开始，以限定符“enDDATA”结束）。
Patran2010+Nastran2010（Patran2011+Nastran2011）安装（我是win7 旗舰版64位系统）patran2010和2011有3个镜像分别是DISK1: WIN32 DISK2: WIN64 DISK3: DOCUMENTATIONnastran2010有1个镜像，都是iso文件，解压文件，文件路径必须全是英文！安装方法如下：1检查电脑网卡，笔记本必须禁用无线网卡，在bios里禁用！！！！2.新建环境变量，计算机右键属性->（左边栏）高级系统设置->高级->环境变量->用户变量->新建->变量名为“LM_LICENSE_FILE”。
2010版变量值为“1700@计算机名”， 2011版变量值为“27500@计算机名”3.生成license.dat文件。
以管理员运行patran2010（或patran2011）\MAGNiTUDE下的MSC_Calc20111130.exe会在当前目录下生成一个license.dat文件。
这个文件备用。
4.安装licensing。
运行patran2010（或patran2011）\MAGNiTUDE目录下的MSC.licensing_11.9_windows.exe，当被问及选择一个license文件的时候选取上一步生成的license.dat文件，继续直到完成。
注意检查license目录下的license.dat文件第一行是否为：serve 计算机名物理地址 1700（2011版本为27500）5.确认license是否可用以及“服务”是否打开。
从开始菜单中找到刚才安装的msc.software>msc.licensing11.9中的FLEXlm Configuration Utility，打开，点取config services标签，把最下面的start server at power up和use services点上勾，再点取save services。
型架刚度分析几何模型的建立有限网格划分载荷与边界定义材料属性库单元特性定义工况定义退出系统基于Patran&Nastran 飞机装配型架刚度分析模块开发及应用洪学玲，郭龙江，万世明，黄跃（成都飞机工业（集团）有限责任公司技装设计所，成都610092）飞机装配型架的设计在飞机制造生命周期中占有很大的比重，其设计质量将直接影响飞机产品的质量、生产率及加工成本。
为了确保飞机装配型架有足够的刚度，又不过于笨重，就需要对型架进行刚度分析。
目前，在国内，工程设计人员由于承担繁重的设计开发任务，分析工作没有得到广泛开展，工装的刚度大多凭借工程经验分析，缺乏理论依据的支撑；此外，随着我国飞机制造业水平的大幅提升，整体结构件大量应用于飞机设计制造中，根据传统工程经验，装配型架亦将增大，因缺乏充分的分析，型架体积一般较大，型架自身材料没有得到充分应用。
国外先进的飞机制造企业已采用工装分析与设计的一体化流程。
针对工程实际，开发装配型架刚度分析模块是一个亟待解决的问题。
MSC.Patran&Nastran 是目前全球应用最广泛的分析程序之一，它的优点不仅在于可以有效地解决工程实际问题，而且表现在它是一个方便的软件二次开发平台。
MSC.Patran 提供了一个高级模块化编程和用户自定义工具的PCL 语言，用于生成用户程序和特定的用户界面，能够解决实际的、专业性很强的问题。
本文就基于MSC.Patran&Nastran 平台，开发了专用于装配型架刚度分析的模块，该模块通过工程实践的应用，证明了其高效性、准确性、实用性，大大提高了分析的效率，缩短了设计的周期。
1装配型架分析装配型架主要用于飞机零件的装配，主要是由骨架和定位器有机连接起来。
骨架主要选用梁、杆等，型架材料一般采用方钢或者矩钢，根据零件特点亦采用其它型材。
定位器是飞机装配型架中广泛采用的定位元件,用于保证所定位的工件处于正确、可靠的位置以及各部件的互换和对接接头的协调等。
关于Patran与Nastran无法连接的解决办法
我接触这套软件的时候是在有限元的课上，软件和安装方法都是老师提供给我们的，我们就傻瓜式的按照步骤一步步地进行安装，用法也是老师教，所以我们其实也很幸运，初次学习时没走什么弯路。
后来自己琢磨的时候，才发现一些问题。
比如Patran与Nastran的连接问题。
网上我也找过办法，但是都不管用，经过一晚上的劳动并结合网上的经验，自己终于理清了头绪。
为了免除向我一样的小白们的困恼，下面就开始详细介绍解决办法。
（以上为废话，心急者从这儿开始看）
首先打开Patran软件，选择Analysis，点击Translation Parameters，会出现下图：
记住中间位置MSC.Nastran Version后的版本号。
如图红框内，我的是“2008”。
关掉Patran。
找到Patran的安装盘，我安装在了D盘
在右上角位置输入P3_TRANS。
然后以记事本方式打开该文件。
如下：
如上图所示，打开2008版本Nastran的路径基本都是错误的。
当然，不管你的Nastran 版本是多少的，哪怕是2010还是2012，都不用管。
Patran中既然默认的是打开2008版本的，我们就按照它的意思走，只要在上图中的打开路径指向我们所安装的2010版本或者2012
版本就行了。
现在开始找我们所安装的Nastran的打开路径。
回到桌面，找到Nastran的图标，右键属性。
如下图：
复制目标中的路径信息。
替换P3_TRANS中的指定路径。
如下：
其他的都不用更改，保存后关闭即可。
注意：
如果仍然不能正常调用的话，请再检查一遍自己的建模是否正确。
如果在Patran中分析后出现这种字样：
则说明是自己的文件出了问题。
