SIMETIC S7-300 可编程控制器安装调试方案Scheme of installation and testing for SIMETIC S7-300 seriesProgram Logic Control1、编制说明:InstructionS7-300是SIEMENS公司生产的适合于小规模性能要求的模块化小型PLC系统。
它具有模块化,无排风扇结构,易于实现分布、用户便利等特点。
当任务规模扩大时,可随时用附加模块对PLC 系统进行扩展。
S7-300 series is produced for SIEMENS company, it is fit for minitype modularize PLC system with little model capability requirement . It have modularize 、no fan configuration , easy to achieve distributing and expedite user etc characteristics . When model of assignments are going to enlarge ,PLC system is going to enlarge with subjoin module at any time .为了高速优质完成安装、调校工作,确保装置能长期、安全、稳定运行,特编制PLC系统调试方案In order to higher efficiency 、finnly completed testing works ,Ensuring equipment can longer time、safety 、stabilization . Speicial compiling this scheme of testing for PLC system .2、编制依据:Gist2.1工程合同Engineering bargain.2.2施工图及相关设计文件。

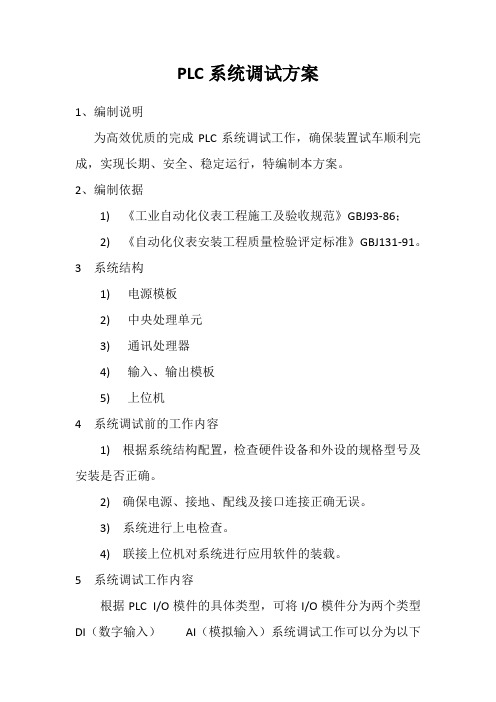

PLC系统调试方案1、编制说明为高效优质的完成PLC系统调试工作,确保装置试车顺利完成,实现长期、安全、稳定运行,特编制本方案。
2、编制依据1)《工业自动化仪表工程施工及验收规范》GBJ93-86;2)《自动化仪表安装工程质量检验评定标准》GBJ131-91。
3系统结构1)电源模板2)中央处理单元3)通讯处理器4)输入、输出模板5)上位机4系统调试前的工作内容1)根据系统结构配置,检查硬件设备和外设的规格型号及安装是否正确。
2)确保电源、接地、配线及接口连接正确无误。
3)系统进行上电检查。
4)联接上位机对系统进行应用软件的装载。
5系统调试工作内容根据PLC I/O模件的具体类型,可将I/O模件分为两个类型DI(数字输入)AI(模拟输入)系统调试工作可以分为以下几个步骤进行:1)对PLC系统进行系统软件、应用软件及硬功能的检查。
根据逻辑原理图,逐个检查逻辑点。
可断开式接通各输入触点,测试检查输入量的变化。
每个逻辑点的测试必须覆盖所有输入触点的各种变化组合。
2)联系装置的仪表、设备,分别进行输入输出信息的传输,动作功能检。
对于限位开关的行程等输入信号的传输和动作检查。
3)联接装置仪表、设备进行实际传动、动作功能的联校。
6质量标准1)施工图及逻辑控制原理图2)系统设备及装置仪表设备说明书3)工业行动化仪表工程施工及验收规范GBJ93—864)自动化仪表安装工程质量检验评定标准GBJ131—915)行业、地区专用标准、规范7施工技术及安全措施1)从事系统安装、调试人员均需持证上岗2)从事调试工作人员需熟悉图纸,精读逻辑控制原理图,并明确安装、调试质量标准。
3)对于与装置仪表、设备及配电柜、电气等需与外专业配合联校工作,需与外专业人员密切配合,确保人员及设备的安全。
4)每项调试工作内容的完成情况,均需填写工作内容反馈质量单,做到数据准确、真实、及时反馈。
并做到数据化、表格化、标准化。
5)标准仪器设备均需在周期内使用。
PLC控制项目系统设计方案分析嘿,大家好,今天咱们来聊聊PLC控制项目系统设计方案。
这可是个技术活儿,不过跟着我,保证让你轻松上手,成为项目里的技术大拿!一、项目背景这个项目是关于PLC控制系统的,简单来说,就是用PLC(可编程逻辑控制器)来实现对设备的自动控制。
这玩意儿广泛应用于各种自动化生产线、设备控制等领域,好处就是稳定、可靠,还能降低人工成本。
二、系统设计目标1.实现设备的自动化控制,提高生产效率。
2.确保系统稳定、可靠,降低故障率。
3.提高系统的可扩展性,便于后期升级和维护。
4.降低人工成本,提高经济效益。
三、系统设计方案1.PLC选型根据项目需求,我们选择一款性能稳定、功能强大的PLC,如西门子的S7-1200系列。
这款PLC具有丰富的通讯接口和编程功能,能满足我们的需求。
2.输入输出模块输入模块主要负责采集现场设备的信号,输出模块则负责控制现场设备。
根据项目需求,我们选择合适的输入输出模块,如模拟量输入输出模块、数字量输入输出模块等。
3.通讯网络设计为了实现设备之间的信息交互,我们需要搭建一个通讯网络。
这里我们选择工业以太网,它具有传输速率快、稳定性高等特点。
4.控制程序设计控制程序是整个系统的核心,负责实现设备的自动控制。
我们需要根据设备的工作原理和工艺要求,编写相应的控制程序。
这里我给大家分享一个小技巧:先将整个系统分解为若干个子系统,再分别编写控制程序,将它们整合在一起。
5.电气设计电气设计是确保系统正常运行的关键。
我们需要根据设备的工作电压、电流等参数,设计合适的电气线路。
同时,还要考虑电气安全,确保系统在恶劣环境下也能稳定运行。
6.人机界面设计人机界面是操作人员与系统交互的平台。
为了提高操作便利性和可视化程度,我们选择触摸屏作为人机界面。
通过触摸屏,操作人员可以实时监控设备运行状态,调整参数,查看故障信息等。
四、系统调试与验收1.系统调试系统调试是确保系统正常运行的重要环节。
PLC系统调试方案PLC(可编程逻辑控制器)系统调试是确保PLC系统能够按照预期进行正常运行的重要环节。
下面将提供一个基本的PLC系统调试方案,具体涵盖以下几个方面:1.确认硬件安装在进行系统调试之前,首先要确认所有的PLC硬件组件已正确安装并连接。
这包括PLC主机、输入输出模块、通信模块等。
检查每个模块的电源是否连接,以及各个模块之间的连线是否正确。
2.验证软件配置进行PLC系统调试之前,需要确保软件配置正确。
这包括PLC程序的编写和上传,I/O映射的正确设置等。
使用专业的编程软件对PLC程序进行验证和调整。
3.建立通信连接4.运行PLC程序在确保硬件安装、软件配置和通信连接正常后,可以运行PLC程序进行实际调试。
通过观察PLC的输出信号和执行器的动作是否符合预期来验证系统的运行情况。
如果出现异常情况,可以通过查看PLC程序和I/O映射配置来进行故障排除。
5.调试输出信号PLC的输出信号是控制整个系统的关键,因此需要特别关注调试输出信号的正确性。
可以通过使用数字多用途表(DMM)或逻辑分析仪等仪器来监测输出信号的电压和波形,确保其处于正确的状态。
6.测试输入信号7.进行故障排除如果在调试过程中出现故障或异常情况,需要及时进行排除。
可以通过查看PLC程序和相关配置文件来找到可能的问题,并逐步排除故障。
在排除故障的过程中,可以利用断路器、万用表等工具来确定电路连接是否正常。
8.记录调试过程和结果在进行调试过程中,应及时记录每一步的操作和调试结果。
这有助于将来的维护和故障排除,也可以作为调试经验的积累。
9.进行综合测试完成基本调试后,需要进行综合测试以验证整个PLC系统的性能和可靠性。
综合测试可以模拟各种正常和异常工况,包括输入信号变化、输出信号动作等。
通过综合测试,可以确保PLC系统在各种情况下都能正常工作。
总结:PLC系统调试是确保系统稳定可靠运行的重要环节。
在调试过程中,需要确保硬件和软件配置的正确性,建立正常的通信连接,并对PLC程序进行验证和调整。
C 案例ASESOCCUPATION2013 0690摘 要:可编程序控制器伴随计算机技术而迅速发展、广泛普及和应用。
PLC工业控制系统为各式各样的自动化控制设备提供了非常可靠的控制应用,其主要原因在于它能够为自动化控制应用提供安全可靠和比较完善的解决方案。
根据PLC自动控制及其逻辑控制的特点,为了更好地运用可编程序控制器,本文探讨对PLC控制系统的设计方法及调试等方面问题。
关键词:PLC 硬件设计 软件设计 脱硫控制系统PLC控制系统的设计及调试文/张晓君PLC控制系统的设计基本是围绕着“三个做”的基本问题展开的,即做什么、怎么做和用什么做。
“做什么”就是根据控制对象的工艺特点和控制要求,明确系统所要完成的工作和必须具备的功能。
PLC控制系统的功能可以包括控制功能、通讯功能、信息处理功能和管理功能。
“怎么做”就是对系统进行分析,拟定出实现系统功能的基本方法和技术条件,并对其进行可行性论证。
“用什么做”就是确定PLC的机型和配置。
通常的设计应先拟定设计任务书,即根据所设计系统的工艺特点和控制要求,拟定设计的技术条件,并以设计任务书的形式确定下来,然后再进行具体设计。
系统设计的任务主要有系统硬件设计和系统软件设计两部分。
硬件设计和软件设计应统筹进行,而不应完全分开。
一、系统硬件设计其内容主要有:选定PLC型号,确定外部设备及其安全保护措施,设计外设连接口或连接装置,绘制PLC输入/输出端子的接线图,确定系统的安装方法和安装工艺。
PLC的选型首先必须考虑的是功能应该满足控制对象的要求,如PLC的运算能力与精度、定时/计数器的数量和定时/计数范围、用户存储器的容量、I/O形式和点数及其响应时间、是否需要智能模块、是否需要在线编程、是否需要具备联网通讯功能、安装位置对PLC结构形式的要求等,此外还需考虑可靠、经济、美观等方面的因素。
确定外设主要应考虑:输入信号的种类和数量,传感器的性能及其抗干扰能力,输出控制对象的种类、数量和容量,如何控制等。
PLC调试中的常见参数设置问题及解决方案在工业控制领域,可编程逻辑控制器(PLC)被广泛应用于自动化设备中。
PLC调试是确保设备正常运行的重要环节。
然而,很多工程师在PLC调试过程中常常遇到参数设置问题,导致设备无法按预期运行。
本文将介绍PLC调试中常见的参数设置问题,并提供解决方案。
通过正确的参数设置,工程师可以有效地调试和优化PLC控制系统。
1. 输入输出(I/O)参数设置问题及解决方案在PLC调试中,I/O参数设置是一个关键的环节。
常见的问题包括信号类型、信号范围和信号功率设置不正确。
解决这些问题的方法如下:a. 确定信号类型:在PLC的输入输出模块中,工程师需要正确选择信号类型,如数字信号、模拟信号或特殊信号(如高速脉冲信号)。
根据实际需求选择适当的信号类型,可避免不必要的错误。
b. 设置信号范围:针对模拟信号,工程师需要设置合适的信号范围,以保证PLC能够正确接收和处理模拟信号。
这通常涉及到对模拟输入模块的校准和调整。
通过校准和调整,可以消除模拟信号的误差,提高系统的准确性和稳定性。
c. 调整信号功率:某些特殊应用中,信号功率的调整非常重要。
例如,在长距离传输或弱信号环境中,工程师需要调整输出信号的功率,以确保信号可靠传输。
通过增加信号放大器或设置信号输出的幅值,可以解决这些问题。
2. 逻辑参数设置问题及解决方案PLC调试过程中,逻辑参数设置是另一个重要的方面。
工程师常常遇到的问题包括逻辑条件错误、逻辑关系混乱和逻辑延时不准确。
以下是解决这些问题的方法:a. 检查逻辑条件:在编写PLC程序时,工程师需要仔细检查逻辑条件是否符合真实情况。
例如,如果逻辑条件设置错误,可能会导致错误的运行顺序或不必要的循环。
通过仔细检查逻辑条件,可以防止这些问题的发生。
b. 简化逻辑关系:复杂的逻辑关系容易导致程序混乱和难以理解。
工程师可以通过简化逻辑关系来提高程序的可读性和易维护性。
例如,使用中间变量或分解复杂的逻辑块可以使程序更清晰明了。
工业自动化中的PLC系统调试技巧随着工业自动化技术的快速发展,PLC(可编程逻辑控制器)系统在各个行业中得到广泛应用。
PLC系统的调试对于保证自动化生产线的正常运行至关重要。
在实际的PLC系统调试过程中,合理运用一些技巧可以提高调试效率和准确性。
本文将介绍一些在工业自动化中常用的PLC系统调试技巧,帮助工程师们解决调试过程中可能遇到的问题。
第一,建立良好的调试计划。
在进行PLC系统调试之前,制定清晰的调试计划是非常重要的。
调试计划应包括识别问题的方法、制定调试步骤和时间安排等。
同时,根据PLC系统的复杂程度和所控制的设备特点,合理规划调试流程和操作顺序,确保能够高效地进行调试工作。
第二,熟悉PLC硬件和软件。
在调试过程中,工程师需要对PLC硬件和软件有一定的了解。
首先,熟悉PLC的结构和组成部分,掌握各个模块的功能和连接方式。
其次,了解PLC软件的基本操作界面和功能,熟悉常用的指令和编程语言。
通过深入研究PLC的硬件和软件,工程师能够更加理解PLC系统的原理和工作流程,从而更好地进行系统调试。
第三,合理运用调试工具。
在PLC系统调试过程中,使用合适的调试工具能够提高效率和准确性。
首先,使用适当的仪器设备,例如数字万用表、示波器和编程器等,对管脚和信号进行测试和监测。
其次,利用网络分析仪等网络调试工具,对PLC系统中的网络通讯进行诊断和分析。
另外,当PLC系统发生故障时,可以使用PLC在线监测软件对系统进行实时监测,帮助定位和解决问题。
第四,运用适当的调试方法。
在进行PLC系统调试时,选择合适的调试方法能够更好地解决问题。
例如,通过分步调试的方法,逐步验证系统的各个模块和功能是否正常。
另外,可以采用逐个模块调试的方法,先调试一个模块,确保其正常运行后再进行下一个模块的调试。
此外,可以运用自动化调试工具,例如远程监控系统和系统日志记录工具等,帮助监测和调试系统中的异常情况。
第五,注重数据的记录和分析。
PLC自动化控制系统安装与调试技术方案(8大步骤)在实验室中,通过模拟各种输入信号,观察PLC的输出响应情况,以验证程序的正确性和完整性。
②在线调试方法:在实际现场,通过调试工具和设备,对PLC进行在线调试,以确保系统的稳定性和可靠性。
4、现场调试:1)安装前检查:在进行现场安装前,应对所有设备进行检查,确保设备完好,各连接线路正确接入,电源电压符合要求。
2)PLC现场安装:根据设计方案和安装要求,对PLC进行现场安装,包括安装支架、固定模块、接线、调整等操作。
3)现场调试:在PLC安装完成后,进行现场调试,包括输入输出信号的检查、程序的上传和下载、逻辑的验证等操作,以确保系统的正常运行和稳定性。
5、联调:在系统各部分安装调试完成后,进行系统联调,即将各子系统连接起来,进行整体调试和验证,以确保系统的一致性和协调性。
6、调试记录:在调试过程中,应及时记录各项操作、试验和结果,以便及时发现问题和解决问题。
7、调试验收:在调试完成后,进行系统的验收,包括系统性能测试、操作人员培训和技术文档编制等工作,以确保系统的质量和可靠性。
8、系统维护:在系统调试验收完成后,应建立系统维护计划和维护手册,定期对系统进行维护和检修,以保证系统的长期稳定运行。
为了设计一块调试板,我们可以使用钮子开关模拟输入节点,使用小型继电器模拟生产工艺设备的继电器与接触器,并使用辅助接点模拟设备运行时的返回信号节点。
这种方法的优点是具有模拟的真实性,可以反映出开关速度差异很大的现场机械触点和PLC内的电子触点相互连接时,是否会发生逻辑误动作。
但是它的缺点是需要增加调试费用和部分调试工作量。
另一种方法是利用PLC强置功能,对程序中涉及现场的机械触点(开关),以强置的方法使其“通”、“断”,迫使程序运行。
这种方法的优点是调试工作量小,简便,不需另外增加费用。
但是逻辑验证不全面,人工强置模拟现场节点“通”、“断”,会造成程序运行不能连续,只能分段进行。
PLC控制系统设计安装与调试课程设计一、课程背景PLC(Programmable Logic Controller,可编程逻辑控制器)被广泛应用于工业自动化控制领域,高可靠性、稳定性和可编程性使得它成为了自动化控制的关键设备。
在现代工业领域中,越来越多的企业需要掌握PLC控制系统的设计、安装与调试技术,以提高企业的生产效率和经济效益。
因此,本课程致力于为学生提供PLC控制系统的基础知识和实际应用技能,为未来工作打下坚实的基础。
二、课程目标该课程的主要目标是:1.掌握PLC控制系统的基础知识,包括PLC的构成、工作原理、编程方法和调试技术;2.学会使用PLC编写程序,掌握常见的逻辑控制模式;3.能够进行PLC控制系统的电气设计和安装,包括数字量和模拟量输入输出、继电器的接线和PLC与外设的连接等;4.能够进行PLC控制系统的调试和维护,发现和排除故障。
三、课程内容1.PLC控制系统的基础知识–PLC概述–PLC构成和工作原理–PLC编程语言和程序结构–常见的逻辑控制模式2.PLC编程实践–编程软件的安装和使用–PLC程序结构的编写方法–常见的逻辑控制模式的编写和实现3.PLC控制系统的电气设计和安装–PLC系统的硬件组成结构–数字量和模拟量输入输出模块的接口与使用–继电器的接线方法–PLC与外设的连接4.PLC控制系统的调试和维护–调试前准备工作和注意事项–调试方法和技巧–故障排除和维护方法四、教学方法本课程采用理论结合实践的教学方法,主要包含以下内容:1.理论授课:通过教材、课件等方式讲解PLC控制系统的基本原理和实际应用技术。
2.实践操作:通过实验或项目实践,让学生亲手实践PLC编程、电气设计、安装和调试等过程,提高实践能力和技能水平。
3.课程论文:要求学生在学完课程后,提交PLC控制系统设计的全套方案,包括电气图纸、软件程序和设计报告等。
五、参考教材1.《PLC工程师基础精讲》(周光耀著,电子工业出版社)2.《PLC自动控制实验与技术》(钱欣明著,化学工业出版社)3.《可编程序控制器PLC》(郑州轻工业学院著,高等教育出版社)六、评分方法1.平时成绩(30%):包括课堂表现、实验操作和作业等。
PLC系统调试方案5篇第一篇:PLC系统调试方案PLC系统调试方案目录1、设备及系统概述2、编制依据3、调试范围4、试运组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理.设备及系统概述可编程控制器(PLC)系统采用模块化结构,能够对中规模至大规模的控制系统进行系统组态、逻辑控制、顺序控制、联锁控制、PID回路调节,以满足最高性能的应用要求。
系统外形体积小,性能价格比高,结构坚固,能保证在恶劣的现场环境下可靠工作。
同时,PLC系统安装和组态简便,适合于各种各样的场合应用,安装费用低,是比较节省投资的解决方案。
通辽发电厂三期1×600WM空冷机组重要的辅助车间控制室内设有就地监控上位机,这其中包括补给水处理系统、除灰系统、除渣系统、空压机系统、燃油系统、暖通系统及辅助系统集中监控等系统。
其他小的控制设备也采用PLC实现其功能,如:空予器间隙调整。
程控设备均采用选用美国AB公司的系列PLC。
2.编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》电力部电建[1996]159号2.2 《电力建设施工及验收技术规范(热工仪表及控制装臵篇)》2.3《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号2.4 《电力基本建设工程整套试运前质量监督检查典型大纲》2.5《电力基本建设工程整套试运后质量监督检查典型大纲2.6 《热工仪表及控制装臵检修运行规程》2.7 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号2.8 《火电施工质量检验及评定标准(热工仪表及控制篇)》2.9 《模拟量控制系统负荷变动试验导则》电力部建设协调司建质[1996]40号2.10 《火电机组热工自动投入率统计方法》电力部建设协调司建质[1996]40号2.11 《电力建设安全工作规程(火力发电厂部分)》DL5009.1-92能源部能源基[1992]129号2.12、《火电机组达标投产考核标准(1998年版)》电力工业部2.13、《火电机组达标投产动态考核办法(试行)》国家电力公司[1998]国家电力公司2.14《东北电力科学研究院质量管理标准》2.15设计院提供的工程图纸、设计说明书等技术资料2.16 制造厂图纸,质量保证书,安装和使用说明书、设计和调试有关文件及会议纪要3、调试范围3.1 硬件检查。
PLC系统调试方案目录1、设备及系统概述2、编制依据3、调试范围4、试运组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理1 设备及系统概述可编程控制器(PLC)系统采用模块化结构,能够对中规模至大规模的控制系统进行系统组态、逻辑控制、顺序控制、联锁控制、PID回路调节,以满足最高性能的应用要求。
系统外形体积小,性能价格比高,结构坚固,能保证在恶劣的现场环境下可靠工作。
同时,PLC系统安装和组态简便,适合于各种各样的场合应用,安装费用低,是比较节省投资的解决方案。
通辽发电厂三期1×600WM空冷机组重要的辅助车间控制室内设有就地监控上位机,这其中包括补给水处理系统、除灰系统、除渣系统、空压机系统、燃油系统、暖通系统及辅助系统集中监控等系统。
其他小的控制设备也采用PLC实现其功能,如:空予器间隙调整。
程控设备均采用选用美国AB公司的系列PLC。
2编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》电力部电建[1996]159号2.2 《电力建设施工及验收技术规范(热工仪表及控制装置篇)》2.3《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号2.4 《电力基本建设工程整套试运前质量监督检查典型大纲》2.5《电力基本建设工程整套试运后质量监督检查典型大纲2.6 《热工仪表及控制装置检修运行规程》2.7 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号2.8 《火电施工质量检验及评定标准(热工仪表及控制篇)》2.9 《模拟量控制系统负荷变动试验导则》电力部建设协调司建质[1996]40号2.10 《火电机组热工自动投入率统计方法》电力部建设协调司建质[1996]40号2.11 《电力建设安全工作规程(火力发电厂部分)》DL5009.1-92能源部能源基[1992]129号2.12、《火电机组达标投产考核标准(1998年版)》电力工业部2.13、《火电机组达标投产动态考核办法(试行)》国家电力公司[1998]国家电力公司2.14《东北电力科学研究院质量管理标准》2.15设计院提供的工程图纸、设计说明书等技术资料2.16 制造厂图纸,质量保证书,安装和使用说明书、设计和调试有关文件及会议纪要3、调试范围3.1 硬件检查。
对所有引入程控系统的电缆进行电缆接线正确性检查,进行绝缘电阻检查。
对程控系统的输入/输出通道进行完好性检查。
3.2 用户软件检查。
对已经设计的用户最终控制软件进行正确性检查。
对不符合现场要求的控制逻辑应以书面的形式提交建设单位和设计单位。
3.3 一次设备检查。
对程控系统直接控制的所有执行元件,如电磁阀,气动门及电动机等进行远方操作试验检查;对由顺控系统发出的热工报警信号进行确认试验。
3.4 对PLC系统所需的测量信号必须保证正确无误。
对每一步序所涉及的系统和信号进行检查无误后,进行系统的步序试验。
3.5 静态试验。
用信号发生器或短接就地开关等方法模拟一次测量参数的变化进行程控系统的静态模拟试验。
对顺控系统进行分项试验和整体联动试验。
3.6 动态试验及投入。
随着各个辅机程控系统的投入逐步投入程控系统,在投入过程中,根据试运中出现的问题,合理地修改控制逻辑、延迟时间、步序和保护定值等动态参数。
4、试运组织与分工4.1所有参加热工调试工作的人员在进行现场工作以前必须进行一次安全规程考试,合格后方可进行工作。
4.2 学徒工和实习人员必须经过安全知识教育后,方可在师傅的指导下参加指定的工作。
4.3 对外单位派来的或借来的调试人员,工作前应介绍现场情况和进行有关安全技术措施的交底。
4.4 热控系统联锁保护试验应在参建的各方相互配合下共同完成。
安装公司负责一次测量信号的正确性和准确性,就地执行设备动作的正确性和准确性;调试单位负责试验的组织安排,试验程序、试验方法的交代,试验工作的协调指挥,检验试验动作过程,对发现的问题及时调整、修改必要的条件或参数,记录试验结果,运行人员为试验操作的具体执行者和试验结果的验收者,整个试验工作应在工程、质检和监理的监督指导下进行。
4.5 投入任何热工控制系统或处理任何设备缺陷或进行大型试验时,均应请示试运指挥部或当班运行值长。
不得未经请示,擅自做主。
4.6 临时投入或切除任何热工保护条件时,应听从项目调试总负责的指挥,其他方面的意见只能作为参考,并认真做好更改纪录。
5、调试程序与工艺5.1 调试前期准备工作5.1.1 收集设计图纸和设备资料。
主要包括:各个程控系统设计原理图,辅助系统网络配置说明书、AB产品的硬件说明书,程控系统的I/O清单,有关一次测量元件和执行元件的设备说明书。
5.1.2 参加新控制设备的技术培训,对新技术和设备进行调研。
5.1.3 参加控制设备出厂调试。
5.1.4 到现场熟悉热控设备和热力系统。
5.1.5 准备调试用仪器设备。
5.2 电力法规及标准对调试的具体要求5.2.1 查线正确率:100%。
5.2.2 接地系统和接地电阻值符合设计规定或厂家规定。
5.2.3 电气绝缘符合国家仪表行业标准或仪表安装使用说明书的规定。
5.2.4 220V交流电源和48V直流电源的电压波动不超过±10%,24V直流电源的电压波动不超过±15%。
5.2.5 I/O通道正确率:100%。
5.2.6 静态试验结果正确,动态试验动作正确。
5.2.7 辅机联锁保护投入率:100%,辅机联锁保护正确率:100%。
5.3 PLC程控系统试验目的5.3.1 保证所有辅助车间设备的远方操作可用,反馈正确。
5.3.2 保证顺序启动功能全部投入。
5.3.3 保证所有程控系统联锁逻辑正确,保护动作及时,无误动,无拒动。
5.4 PLC程控系统调试的基本条件5.4.1 程控系统的硬件设备安装完毕,上位机安装完毕,主站和I/O分站安装完毕,控制设备具备通电条件。
5.4.2 就地一次测量元件安装完毕,接线完成。
5.4.3 就地执行元件安装完毕,接线完成。
5.4.4 辅助车间和电子设备间内照明良好。
5.4.5 该PLC系统所控设备单体调试完毕。
5.5 PLC顺控系统调试试验程序5.5.1 电源电缆检查检查程控系统的所有供电电源接线的正确性。
即按照热工设计图纸(热工电源系统)对每一个接入程控系统的工作电源的电缆进行检查。
电源取出位置应正确,电源接入位置正确,电缆两端有明显的标志和名称。
检查程控系统所有供电电缆回路的绝缘电阻。
5.5.2 机柜送电首先将所有电源开关(包括机柜交流电源开关和机柜直流电源开关)置于“断开“位置,关断所有进入机柜的电源。
检查电源进线接线端子上是否有误接线或者误操作引起的外界馈送电源电压。
确认所有程控柜未通电。
在控制模件柜内,按厂家要求分别拔出控制主机模块、以太网络接口模块和I/O模块,以确保机柜通电时不会发生烧毁模块的事故。
在供电电源处,联系电气专业或相关人员投入总电源开关。
在控制机柜处,用万用表测试电源进线端子处的电压值,其电压值不应超过额定电压的±10%。
如果误差较大,则应通知对侧送电人员停电进行检查,合格后再送电。
5.5.3 各个模块送电依次插入各个模块,观察其状态指示是否正确,或者用工作站对控制主机模块的基本功能或性能进行测试。
5.5.4 程控系统I/O通道完好性检查在断开外部信号电缆的前提下,用高精度信号发生器及高精度万用表对顺控系统的输入和输出通道进行完好性检查。
电压电流型模拟量输入通道检查用模拟量信号发生器发出所需要的模拟量信号(如4-20mA,1-5V),在工作站或其它编程器上检查显示值(一般为工程单位值),纪录下每一个通道的输入信号值和输出显示值。
每一个通道检查3点:0%,50%,100%。
开关量输入通道检查用短接线短接开关量输入信号,在工作站或其它编程器上检查显示状态(可能的工程显示单位为:开门/关门,启动/停止等)。
开关量输出通道检查对于有源开关量输出,在工作站上或其它编程器上发出不同的指令信号(可能的工程单位信号为:开门/关门,启动/停止等),在输出通道的接线端子上,用电压表测试其输出状态的变化(有电压/没有电压)。
对于无源开关量输出,在工作站上或其它编程器上发出不同的指令信号(可能的工程单位信号为:开门/关门,启动/停止等),在输出通道的接线端子上,用通灯或万用表测试其状态的变化。
对于干接点输出,用通灯即可;对于固态继电器输出,则用万用表的欧姆档(放在10M档以上比较明显)进行测试。
5.5.5 检查电缆接线用通灯和万用表等工具对接入顺序控制系统的所有电缆接线进行正确性检查。
对于具有中间端子接线盒的热工测量信号电缆,应该分段检查。
对于与电动机有关和电动门有关的电缆接线应该与公司共同协商检查方式。
必须按照设计院给出的设计热控接线图纸检查所有电缆接线。
5.5.6 一次测量元件检查检查与程控系统有关的一次测量元件的一次校验纪录。
5.5.7 一次执行元件的检查一次执行元件包括电磁阀、电动阀门、气动阀门和电动机等。
电磁阀的检查。
首先用直流电桥测试电磁阀的直流电阻值,,其阻值应符合制造厂的要求。
其二,用兆欧表测试电磁阀线圈对地的绝缘电阻值,其值不应小于1MΩ。
对于直流220V线圈,必须用1000V兆欧表测试;对于其它电压等级的线圈,用500 V兆欧表测试。
其三,给电磁阀送电,通过听、触摸和其它有效方法检查电磁阀的动作情况,阀芯应动作灵活可靠,介质通道畅通。
电动阀门的检查。
首先用万用表测试电机线圈的直流电阻。
对于角型接法的三相电机,应检查其各相间阻值应一致;对于星型接法的三相电机,不但要保证各相间阻值一致,同时要保证各相对地间阻值也应一致。
在上述检查过程中,如发现有阻值不一致现象,则不允许对电机进行送电。
其二,对电机线圈的绝缘电阻进行测试。
用500V兆欧表进行测试,绝缘电阻应不小于0.5MΩ。
其三,配电装置检查。
主要检查如下内容:各接触器安装牢固,其所带各接点动作可靠;热继电器整定值正确,应为1.1I N(其中I N为电机额定工作电流);配电装置内部接线正确。
其四,进行电动门开关方向检查。
解除自保持回路和远方控制回路,将电动门在就地手动摇到50%位置左右,按下开门和关门方向按钮,电动门应按照预想的方向动作。
对于具有中停功能的电动门,还应该分别在开门和关门两个方向上试验中停按钮的功能。
其五,力矩开关的调整。
大部分生产厂家在设备出厂前对力矩开关定值已整定完毕,在现场调试时无需再次调整,尤其是进口电动门,能不动就不动。
如果不能够保证阀门的严密性,则应该对力矩开关按照厂家说明书进行微量的调整。
其六,行程开关的调整。
首先将行程开关保护解除,使阀门全开(或全关)且力矩开关已动作,然后调整行程开关,使其略提前于力矩开关动作。
