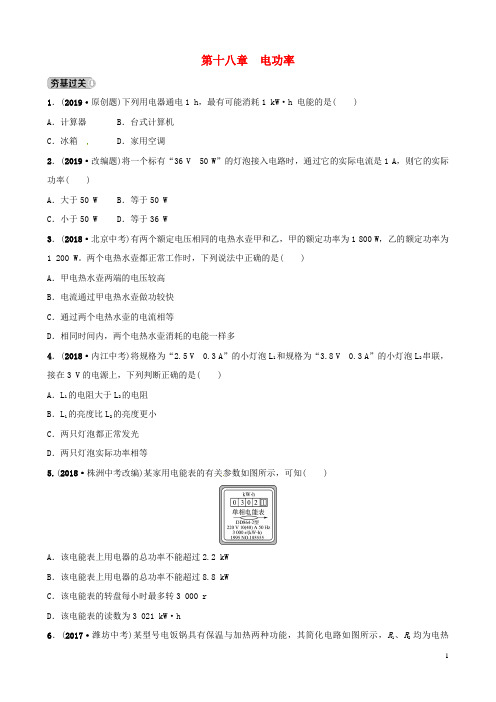

第十八章电功率1．(2019·原创题)下列用电器通电1 h，最有可能消耗1 kW·h 电能的是( )A．计算器B．台式计算机C．冰箱D．家用空调2．(2019·改编题)将一个标有“36 V50 W”的灯泡接入电路时，通过它的实际电流是1 A，则它的实际功率( )A．大于50 W B．等于50 WC．小于50 W D．等于36 W3．(2018·北京中考)有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 800 W，乙的额定功率为1 200 W。
两个电热水壶都正常工作时，下列说法中正确的是( )A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多4．(2018·内江中考)将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联，接在3 V的电源上，下列判断正确的是( )A．L1的电阻大于L2的电阻B．L1的亮度比L2的亮度更小C．两只灯泡都正常发光D．两只灯泡实际功率相等5.(2018·株洲中考改编)某家用电能表的有关参数如图所示，可知( )A．该电能表上用电器的总功率不能超过2.2 kWB．该电能表上用电器的总功率不能超过8.8 kWC．该电能表的转盘每小时最多转3 000 rD．该电能表的读数为3 021 kW·h6．(2017·潍坊中考)某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。
下列说法正确的是( )A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态7．(2018·邵阳中考)将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )A．电冰箱产生热量最多 B．电脑产生热量最多C．电热毯产生热量最多 D．三者产生热量一样8．(2018·宜昌中考)两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1、R2产生的热量之比为( )A．2∶1 B．1∶2 C．4∶1 D．1∶49．(2018·凉山州中考节选)将一个标有“36 V10 W”字样的灯泡，接到电压为18 V的电源上，此时该灯泡的实际功率为__________W(灯丝电阻不随温度改变)。

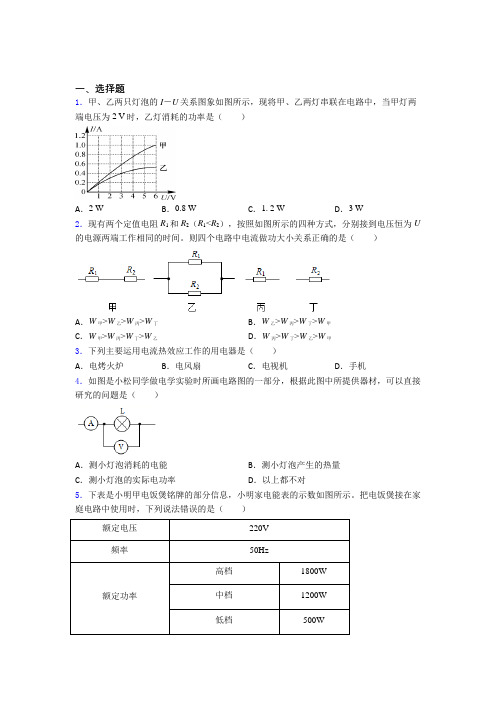

一、选择题1．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W2．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。
则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W乙>W丙>W丁>W甲C．W甲>W丙>W丁>W乙D．W丙>W丁>W乙>W甲3．下列主要运用电流热效应工作的用电器是（）A．电烤火炉B．电风扇C．电视机D．手机4．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对5．下表是小明甲电饭煲铭牌的部分信息，小明家电能表的示数如图所示。
把电饭煲接在家庭电路中使用时，下列说法错误的是（）额定电压220V频率50Hz额定功率高档1800W 中档1200W 低档500WA．电饭煲是利用电流的热效应工作的B．电饭煲在中档正常工作时电热丝阻值比低档正常工作时小C．电饭煲在高档正常工作10min，消耗的电能为1.08 106JD．若家中只接入电饭煲，在高档正常工作10min，电能表示数将变成84.3kW·h6．如图所示的电路中，电源电压保持不变。
只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，在相同的时间内，电流通过两个电阻所做的功之比是（）A．2：3B．3：2C．5：2D．1：27．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。
把电饭煲接在家庭电路中使用时，下列说法正确的是（）额定电压220V频率50Hz额定功率高挡1800W 中挡1200W 低挡500WA．电饭煲正常工作时电热丝两端电压，低档比高档时小B．电饭煲正常工作时电热丝阻值，中档比低挡时大C．小东家电能表当前的示数为73256kW h⋅D．若家中只接入电饭煲，在高挡正常工作20min，电能表示数将变成7326.2kW h⋅8．将标有“220V 100W”字样的白炽灯泡，接在110V（设此时灯泡的电阻与正常工作时的电阻相同）的电源上，灯泡消耗的实际功率为（）A．100W B．50W C．25W D．10W9．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。
2018年九年级物理《第18章电功率》综合大题复习资料【1】一．计算题（共10小题）1．小希摁遥控器关闭电视机电源后，发现待机状态的电视机指示灯始终亮着。
于是他想：这时电视机是否还在消耗电能呢？元旦期间，小希全家外出时，他只让电视机处于待机状态，然后，拔掉其它所有用电器的电源插头，记下时间和家中电能表的读数如图16所示。
问：（1）元旦期间，小希家电视机消耗的电能是J。
（2）小希家的电视机的待机状态下消耗的电功率是多少W？2．小强家买了一个自动电热水壶，其铭牌如下表。
小强装了0.5kg的水，加热5min后把水烧开，水壶自动断电。
已知大气压为1个标准大气压，电热水壶正常工作且电阻不变，水的初温为20℃，c水=4.2×103J/（kg•℃），求：（1）这壶水吸收的热量；（2）水壶消耗的电能；（3）此电热水壶的热效率。
3．某电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。
S是热水器的功率选择开关，可选择高、低两档加热功率，R1、R2都是发热电阻器。
主要的技术指标如表（c水=4.2×103J/（Kg•℃）；ρ水=1.0×103kg/m3）。
求（1）把一箱水温度升高10℃时，水吸收的热量是多少？（2）当热水器在高档正常工作时，电路中的电流是多少？（3）当S拨至2时，电热管的实际功率只有1000W，实际电压是多少？4．如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I﹣U关系图象如图乙所示。
（1）灯泡的额定功率；（2）电路中最小总功率；（3）求滑动变阻器的最大阻值。
5．图甲是小明家电热水壶内部的简化电路图，其中R1为加热管，R2为限流电阻，只有加热管R1放出的热量能被水吸收。
S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下图乙是该电热水壶的铭牌。

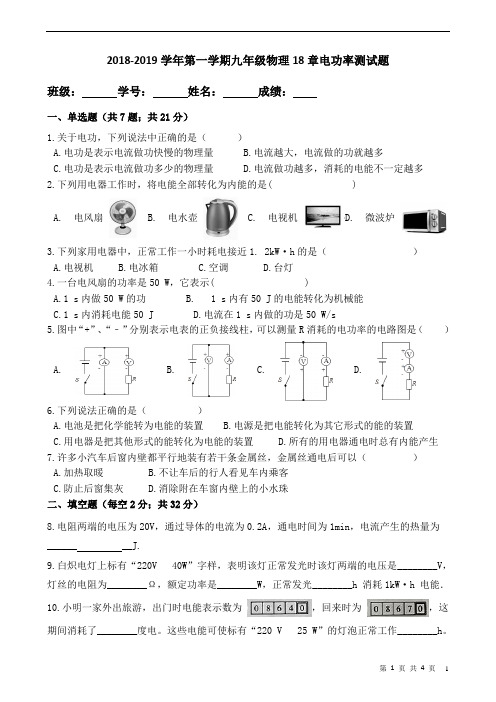

2018-2019学年第一学期九年级物理18章电功率测试题班级：学号：姓名：成绩：一、单选题（共7题；共21分）1.关于电功，下列说法中正确的是（）A.电功是表示电流做功快慢的物理量B.电流越大，电流做的功就越多C.电功是表示电流做功多少的物理量D.电流做功越多，消耗的电能不一定越多2.下列用电器工作时，将电能全部转化为内能的是( )A. 电风扇B. 电水壶C. 电视机D. 微波炉3.下列家用电器中，正常工作一小时耗电接近1. 2kW·h的是（）A.电视机B.电冰箱C.空调D.台灯4.一台电风扇的功率是50 W，它表示( )A.1 s内做50 W的功B. 1 s内有50 J的电能转化为机械能C.1 s内消耗电能50 JD.电流在1 s内做的功是50 W/s5.图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）A. B. C. D.6.下列说法正确的是（）A.电池是把化学能转为电能的装置B.电源是把电能转化为其它形式的能的装置C.用电器是把其他形式的能转化为电能的装置D.所有的用电器通电时总有内能产生7.许多小汽车后窗内壁都平行地装有若干条金属丝，金属丝通电后可以（）A.加热取暖B.不让车后的行人看见车内乘客C.防止后窗集灰D.消除附在车窗内壁上的小水珠二、填空题（每空2分；共32分）8.电阻两端的电压为20V，通过导体的电流为0.2A，通电时间为1min，电流产生的热量为______ __J.9.白炽电灯上标有“220V 40W”字样，表明该灯正常发光时该灯两端的电压是________V，灯丝的电阻为________Ω，额定功率是________W，正常发光________h 消耗1kW·h 电能．10.小明一家外出旅游，出门时电能表示数为，回来时为，这期间消耗了________度电。
这些电能可使标有“220 V 25 W”的灯泡正常工作________h。
2019年中考物理总复习 第十八章 电功率真题演练](https://img.taocdn.com/s1/m/130f643a14791711cc79174c.png)

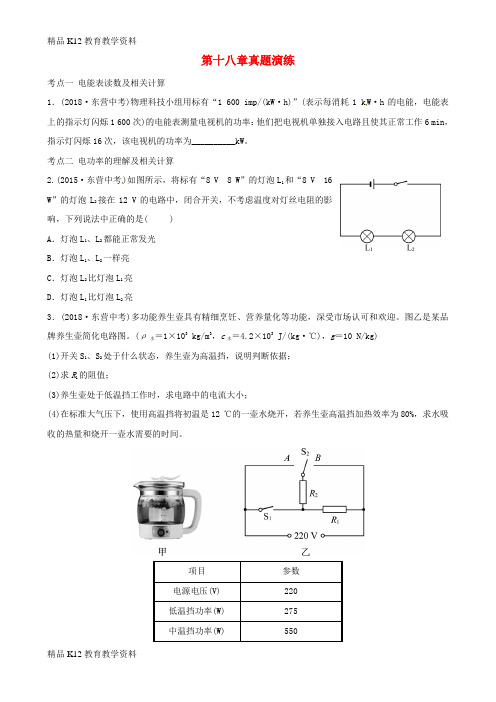

第十八章真题演练考点一电能表读数及相关计算1．(2018·东营中考)物理科技小组用标有“1 600 imp/(kW·h)”(表示每消耗1 k W·h的电能，电能表上的指示灯闪烁1 600次)的电能表测量电视机的功率：他们把电视机单独接入电路且使其正常工作6 min，指示灯闪烁16次，该电视机的功率为__________kW。
考点二电功率的理解及相关计算2.(2015·东营中考)如图所示，将标有“8 V8 W”的灯泡L1和“8 V16W”的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是( )A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮3．(2018·东营中考)多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
(ρ水＝1×103 kg/m3，c水＝4.2×103J/(kg·℃)，g＝10 N/kg)(1)开关S1、S2处于什么状态，养生壶为高温挡，说明判断依据；(2)求R1的阻值；(3)养生壶处于低温挡工作时，求电路中的电流大小；(4)在标准大气压下，使用高温挡将初温是12 ℃的一壶水烧开，若养生壶高温挡加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
4．(2017·东营中考)某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。
其简化等效电路如图所示，此时处于空挡位置。
闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时R1、R2同时工作，洗衣机处于加热状态；旋至2挡时R2和电动机同时工作，洗衣机处于保温洗涤状态。
R1和R2均为电热丝，其阻值不受温度影响，R1＝22 Ω，主要参数如表所示。
[c水＝4.2×103J/(kg·℃)](1)洗衣机内注入10 kg的水，在额定电压下连续加热1 050 s，水温由20 ℃上升到50 ℃，此过程中的加热效率是多少？(2)R2阻值是多少？(3)洗衣机处于保温洗涤状态时，干路电流是多少？(4)防电墙技术的应用是洗衣机未来发展的趋势。
阶段检测卷(三)第十三章～第二十二章第Ⅰ卷(选择题共30分)一、本大题包括10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项符合题目要求。
1．(2018·盐城中考)我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用( )A．微波 B．次声波 C．超声波 D．红外线2．(2018·山西中考)端午情浓，粽叶飘香。
端午节那天，小明家里弥漫着粽子的清香。
这现象表明( ) A．分子间存在引力B．分子间存在斥力C．温度越高分子运动越慢D．分子在不停地做无规则的运动3．(2018·枣庄中考)以下几条摘录是出自某同学在学习“内能”一章时的课堂笔记，其中不正确的是( )A．扩散现象不能在固体之间发生B．分子间的引力和斥力是同时存在的C．物体吸收热量，温度不一定升高D．摩擦生热是通过做功的方法改变物体的内能4．(2018·烟台中考)炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的( )A．密度 B．内能 C．热量 D．比热容5．(2018·云南中考)汽车是一种运输工具，关于汽车的知识下列说法正确的是( )A．发动机的做功冲程将内能转化为机械能B．汽油只有在高温时才会蒸发C．选择水作为发动机的冷却剂，是利用水的比热容较小的特点D．车轮胎上的花纹是为了减小摩擦6．(2018·威海中考)下列关于能源的说法，正确的是( )A．风能是不可再生能源B．太阳能、水能是二次能源C．人类已建成的核电站是利用核聚变发电的D．化石能源的大量使用造成了酸雨、雾霾等环境问题7.(2018·邵阳中考)在如图所示的实验电路中，电源电压为3 V，L1、L2发光时的电阻均为5 Ω，下列说法错误的是( )A．灯L1、L2是串联的B．电流表的量程应选0～3 AC．电压表的量程应选0～3 VD．电压表测的是灯L1两端的电压8．(2018·北京中考)下列做法中符合安全用电要求的是( )A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝9．(2018·滨州中考)如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动)，产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。
第十八章《电功率》知识点1：电流做功1．电功(1)定义：电能转化为其他形式的能的过程，也可以说成是电流做功的过程(2)符号：W(3)单位：焦耳，简称焦，符号是J 。
生活中常用“度”作电能单位，学名叫做千瓦时，(4)符号是kW ·h ；换算关系：1度＝1 kW ·h ＝3.6×106J(5)公式：W ＝UIt ；W ＝Pt (可以用于任何电路，无限制条件) (6)推导式：W ＝ I 2Rt ＝U 2R t (只能用于纯电阻电路) 2.电能表表盘主要参数： (1)“220 V ”指电能表应接在220 V 的电路使用。
(2)“10(40) A ”，10 A 表示电能表持续工作的标定电流，40 A 表示短时间内允许通过的最大电流。
(3)3 000 revs/(kW ·h)、3 000 imp/(kW ·h)：用电器每消耗1 kW ·h 的电能，电能表转盘转动3 000转或灯闪烁3 000次知识点2：电功率1．电功率(1)符号：P(2)单位：瓦特，简称瓦，符号W(3)公式P ＝Wt；P ＝UI (可以用于任何电路，无限制 (4)推导式P ＝I 2R ＝U 2R (只能用于纯电阻电路) 2．额定电压 额定功率知识点3：焦耳定律1.内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比2.公式Q ＝I 2Rt (可以用于任何电路，无限制条件)3.推导式Q ＝I 2Rt ＝UIt ＝U 2R t (只能用于纯电阻电路) ★知识梳理1. 考查热点： 电功的概念，电功率与焦耳定律，实际功率与额定功率的概念，测定小灯泡的电功率，电功和电功率的计算2. 考查题型： 以选择题、填空题、实验题、计算题为主3. 备考重点： 电功、电功率和电热的计算，伏安法测电功率的探究实验考点1：电能表例1 小明家电能表上个月底的示数为，这个月底的示数如图所示，可知他家本月用电是__100__kW ·h ，本月表盘转了__6×104__圈。
第十八章真题演练考点一电能表读数及相关计算1．(2018·东营中考)物理科技小组用标有“1 600 imp/(kW·h)”(表示每消耗1 kW·h的电能，电能表上的指示灯闪烁1 600次)的电能表测量电视机的功率：他们把电视机单独接入电路且使其正常工作6 min，指示灯闪烁16次，该电视机的功率为__________kW。
考点二电功率的理解及相关计算2.(2015·东营中考)如图所示，将标有“8 V8 W”的灯泡L1和“8 V16W”的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是( )A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮3．(2018·东营中考)多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
(ρ水＝1×103 kg/m3，c水＝4.2×103J/(kg·℃)，g＝10 N/kg)(1)开关S1、S2处于什么状态，养生壶为高温挡，说明判断依据；(2)求R1的阻值；(3)养生壶处于低温挡工作时，求电路中的电流大小；(4)在标准大气压下，使用高温挡将初温是12 ℃的一壶水烧开，若养生壶高温挡加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
4．(2017·东营中考)某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。
其简化等效电路如图所示，此时处于空挡位置。
闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时R1、R2同时工作，洗衣机处于加热状态；旋至2挡时R2和电动机同时工作，洗衣机处于保温洗涤状态。
R1和R2均为电热丝，其阻值不受温度影响，R1＝22 Ω，主要参数如表所示。
[c水＝4.2×103J/(kg·℃)](1)洗衣机内注入10 kg的水，在额定电压下连续加热1 050 s，水温由20 ℃上升到50 ℃，此过程中的加热效率是多少？(2)R2阻值是多少？(3)洗衣机处于保温洗涤状态时，干路电流是多少？(4)防电墙技术的应用是洗衣机未来发展的趋势。
第十八章真题演练考点一电能表读数及相关计算1．(2018·东营中考)物理科技小组用标有“1 600 imp/(kW·h)”(表示每消耗1 kW·h的电能，电能表上的指示灯闪烁1 600次)的电能表测量电视机的功率：他们把电视机单独接入电路且使其正常工作6 min，指示灯闪烁16次，该电视机的功率为__________kW。
考点二电功率的理解及相关计算2.(2015·东营中考)如图所示，将标有“8 V8 W”的灯泡L1和“8 V 16 W”的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是( )A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮3．(2018·东营中考)多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
(ρ水＝1×103 kg/m3，c水＝4.2×103 J/(kg·℃)，g＝10 N/kg)(1)开关S1、S2处于什么状态，养生壶为高温挡，说明判断依据；(2)求R1的阻值；(3)养生壶处于低温挡工作时，求电路中的电流大小；(4)在标准大气压下，使用高温挡将初温是12 ℃的一壶水烧开，若养生壶高温挡加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
项目参数电源220 电压(V)低温275 挡功率(W)中温550 挡功率(W)高温1 100 挡功率(W)容积 1(L)4．(2017·东营中考)某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。
其简化等效电路如图所示，此时处于空挡位置。
闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时R1、R2同时工作，洗衣机处于加热状态；旋至2挡时R2和电动机同时工作，洗衣机处于保温洗涤状态。
R1和R2均为电热丝，其阻值不受温度影响，R1＝22 Ω，主要参数如表所示。
第十八章电功率1．(2019·原创题)下列用电器通电1 h，最有可能消耗1 kW·h电能的是( )A．计算器B．台式计算机C．冰箱D．家用空调2．(2019·改编题)将一个标有“36 V50 W”的灯泡接入电路时，通过它的实际电流是1 A，则它的实际功率( )A．大于50 W B．等于50 WC．小于50 W D．等于36 W3．(2018·北京中考)有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 800 W，乙的额定功率为1 200 W。
两个电热水壶都正常工作时，下列说法中正确的是( )A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多4．(2018·内江中考)将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联，接在3 V的电源上，下列判断正确的是( )A．L1的电阻大于L2的电阻B．L1的亮度比L2的亮度更小C．两只灯泡都正常发光D．两只灯泡实际功率相等5.(2018·株洲中考改编)某家用电能表的有关参数如图所示，可知( )A．该电能表上用电器的总功率不能超过2.2 kWB．该电能表上用电器的总功率不能超过8.8 kWC．该电能表的转盘每小时最多转3 000 rD．该电能表的读数为3 021 kW·h6．(2017·潍坊中考)某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。
下列说法正确的是( )A．S1、S2闭合时，电饭锅处于加热状态B．S1、S2闭合时，电饭锅处于保温状态C．S1闭合、S2断开时，电饭锅处于加热状态D．S1断开、S2闭合时，电饭锅处于保温状态7．(2018·邵阳中考)将规格都是“220V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )A．电冰箱产生热量最多B．电脑产生热量最多C．电热毯产生热量最多D．三者产生热量一样8．(2018·宜昌中考)两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1、R2产生的热量之比为()A．2∶1B．1∶2C．4∶1D．1∶49．(2018·凉山州中考节选)将一个标有“36 V10 W”字样的灯泡，接到电压为18 V的电源上，此时该灯泡的实际功率为__________W(灯丝电阻不随温度改变)。
10．(2018·云南中考改编)一个“220V 4.4 W”的LED灯与一个“220V44 W”的白炽灯亮度相当。
该LED灯泡的电阻是________________Ω；若该LED灯每天正常工作4小时，30天消耗的电能是______________度，这些电能可供“220V44 W”的白炽灯正常工作________小时。
11．(2018·垦利一模)标有“6V 6 W”“6V 3 W”字样的灯泡L1、L2串联在某电源上，设灯丝电阻不变，则灯L1和L2的实际功率之比为__________；要保证不影响两灯的正常工作寿命，电源电压不能超过______V。
12．(2019·改编题)当电路中只有一个电饭煲接入电路，正常工作12 min，发现标有“600r/(kW·h)”字样的电能表转盘转了120转，则这个电饭煲的额定功率是______________W。
13．(2017·德州中考改编)充电宝是一个可充放电的锂聚合物电池。
给充电宝充电时，充电宝相当于电路组成中的__________(选填“电源”或“用电器”)；某充电宝部分相关参数如表所示。
该充电宝完全充满电时储存的电能为__________________J，输出功率为______W。
完全充电100 mA/20 V/5 h输出电压 5 V输出电流 1 000 mA14.(2018·南充中考)如图所示，电源电压不变，灯泡标有“4V 2 W”字样，当开关S闭合时，灯泡正常发光，电流表的示数为0.6 A，电阻R的电功率为__________W，通电1 min，R产生的热量为________J。
15．(2019·改编题)电炉子工作时，电炉丝热得发红而导线不太热，请解释此现象的原因：_____________________________________________________________________________________________________________________________________________________________________________________________。
16．(2018·垦利一模改编)如图甲是用伏安法测量额定电压为2.5 V小灯泡额定功率的电路图。
(1)闭合开关前，滑动变阻器的滑片应置于___________(选填“左”或“右”)端。
(2)闭合开关后，小灯泡发光，但电压表示数为0。
经检查，图中a、b、c三根导线中有一根断了，则该导线是______(填写字母)。
(3)排除故障后继续测量灯泡的额定功率。
具体做法：闭合开关，缓慢移动滑动变阻器的滑片，灯泡亮度逐渐________，直至电压表的示数为__________V时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是__________W。
若此时只将小灯泡换成“2.5V0.6 W”的另一小灯泡，其他不变，那么该小灯泡的实际功率______(选填“>”“<”或“＝”)0.6 W。
(4)若电流表已坏，小莉用一个电阻箱代替电流表测量小灯泡的额定功率。
她设计了如图丙所示的电路图，并按照图丙所示的电路图连接好实物。
以下是她的实验步骤，请将它补充完整：①只闭合开关________，移动变阻器的滑片P，使电压表示数为2.5 V；②保持①中滑动变阻器的滑片P的位置不变，________________________________________，调节电阻箱的阻值，当电压表示数为2.5 V时，读出电阻箱连入电路的阻值R0；③利用上述测量出的物理量和已知量，写出小灯泡额定功率的表达式P＝____________。
17．(2018·东营模拟)小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构(如图甲)、使用方法及注意事项，并观察了豆浆机铭牌(如图丙)，电路原理图可等效成图乙。
如表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态。
请你帮小明解决下列问题：工作时间(min) 1 4 1 4工作状态粉碎打浆加热粉碎打浆加热(1)豆浆机正常工作电热丝电阻是多少？(2)豆浆机正常工作做一次豆浆，电流做功多少焦？(3)小明想了解家里电路的实际电压，于是将家里的其他用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2 000 r/(kW·h)”字样的电能表转盘在3 min内转了50转，则此时电热丝的实际功率是多少？(不考虑温度对电阻的影响)18．(2018·垦利一模)新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。
R1和R2均为电热丝，S1是自动控制开关。
煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30 m in内，电路中总电流随时间变化的图像如图乙所示。
求：(1)S和S1都闭合时电饭锅的电功率；(2)电热丝R2的阻值；(3)30 min内电饭锅产生的总热量。
19．(2018·玉林中考改编)如图所示，电源电压U为10 V并保持不变，滑动变阻器规格为“20Ω 1 A”。
闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5 A；当滑片P移至中点时，电流表示数为0.4 A。
则( )A．灯泡正常发光时，灯丝电阻为25 ΩB．滑片P在中点时，灯泡消耗的功率为2.4 WC．滑片P在中点时，灯泡消耗的功率为3.2 WD．滑片P在最左端时，2 min内电流通过灯泡所做的功为10 J20．(2018·包头中考)如图甲所示的电路中，R0为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60 Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是( )A．R的阻值增大，电流表与电压表的示数都变小B．电源电压为12 VC．当电流为0.6 A时，1 s内电路消耗的电能为21.6 JD．R0两端的电压变化范围为6～18 V21．(2018·西宁中考)如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是( )A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．U形管中液面高度的变化反映电阻丝产生热量的多少C．要保持两个电阻丝两端电压相等D．通电时间相同，两个容器中空气吸收的热量相同22．(2019·易错题)一只灯泡标有“12 V 6 W”字样，它正常工作时的电流是__________A，若把它与另一只“12 V12 W”的灯泡串联在电路中，为了让两只灯泡都能长时间发光，则所能加的最大电压是________V。
23．(2019·改编题)如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
(1)实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中____________________，这种研究方法叫__________。
(2)甲装置可探究电流产生的热量与________的关系，通电一段时间后，______(选填“左”或“右”)侧容器中U形管中液面的高度差大。
(3)甲装置中，通过5 Ω电阻丝的电流为2 A时，通电10 s电流通过此电阻产生的热量为__________J。
(4)乙装置中的电阻R3的作用主要是________________________________。
(5)如果乙装置中R3发生了断路，保证通电时间相同，则左侧U形管中液面的高度差将________(选填“变大”“变小”或“不变”)。
(6)利用甲装置还可以研究电压一定时，电流通过导体时产生热量与电阻的关系。
可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在________两个接线柱之间即可。
