全国中考物理电功率的综合计算问题中考真题汇总及答案解析

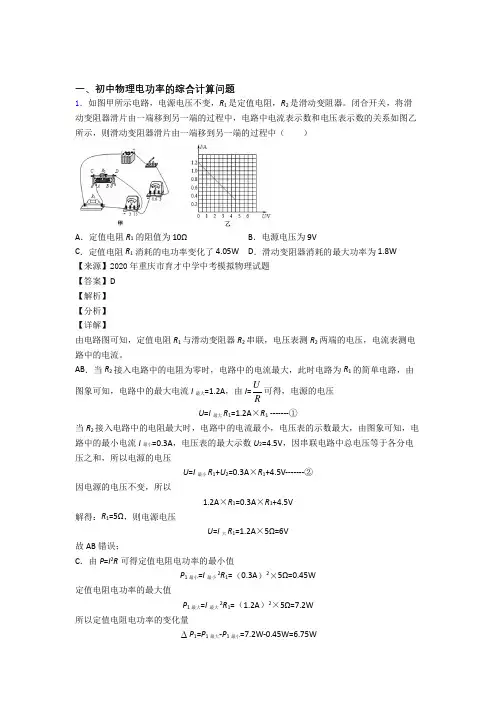

一、初中物理电功率的综合计算问题1．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。

闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．定值电阻R1的阻值为10ΩB．电源电压为 9VC．定值电阻R1消耗的电功率变化了 4.05W D．滑动变阻器消耗的最大功率为 1.8W【来源】2020年重庆市育才中学中考模拟物理试题【答案】D【解析】【分析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。

AB．当R2接入电路中的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，由图象可知，电路中的最大电流I最大=1.2A，由I=UR可得，电源的电压U=I最大R1=1.2A×R1 -------①当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I最小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以电源的电压U=I最小R1+U2=0.3A×R1+4.5V-------②因电源的电压不变，所以1.2A×R1=0.3A×R1+4.5V解得：R1=5Ω，则电源电压U=I大R1=1.2A×5Ω=6V故AB错误；C．由P=I2R可得定值电阻电功率的最小值P1最小=I最小2R1=（0.3A）2×5Ω=0.45W定值电阻电功率的最大值P1最大=I最大2R1=（1.2A）2×5Ω=7.2W所以定值电阻电功率的变化量ΔP1=P1最大-P1最小=7.2W-0.45W=6.75W故C 错误；D ．由图乙可知，滑动变阻器消耗的功率为P 2=I 2R =(12UR R +)2⨯R 2=()2225ΩU R ⨯+R 2=()22225ΩU R R +=()22225Ω20ΩU R R -+ 当R 2=5Ω时，P 2有最大值P 2max =220ΩU =()26V 20Ω=1.8W故D 正确。

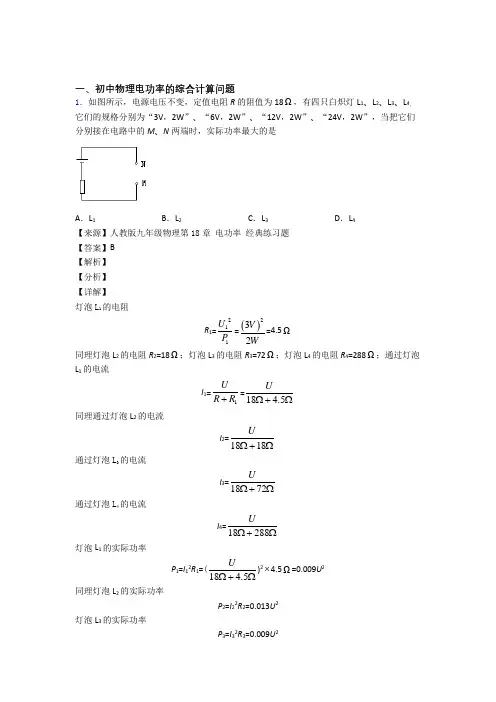

一、初中物理电功率的综合计算问题1．如图所示，电源电压不变，定值电阻R 的阻值为18Ω，有四只白炽灯L 1、L 2、L 3、L 4，它们的规格分别为“3V ，2W ”、“6V ，2W ”、“12V ，2W ”、“24V ，2W ”，当把它们分别接在电路中的M 、N 两端时，实际功率最大的是A ．L 1B ．L 2C ．L 3D ．L 4【来源】人教版九年级物理第18章 电功率 经典练习题【答案】B 【解析】 【分析】 【详解】 灯泡L 1的电阻R 1=211U P =()232V W =4.5Ω同理灯泡L 2的电阻R 2=18Ω；灯泡L 3的电阻R 3=72Ω；灯泡L 4的电阻R 4=288Ω；通过灯泡L 1的电流I 1=1U R R +=18 4.5U Ω+Ω同理通过灯泡L 2的电流I 2=1818UΩ+Ω通过灯泡L 3的电流I 3=1872UΩ+Ω通过灯泡L 4的电流I 4=18288UΩ+Ω灯泡L 1的实际功率P 1=I 12R 1=(18 4.5UΩ+Ω)2⨯4.5Ω=0.009U 2同理灯泡L 2的实际功率P 2=I 22R 2=0.013U 2灯泡L 3的实际功率P 3=I 32R 3=0.009U 2灯泡L 4的实际功率P 4=I 42R 4=0.003U 2所以实际功率最大的是灯泡灯泡L 2，故选B 。

2．如图所示，电源电压恒为6V ，小灯泡L 标有“4V 1.6W ”字样（阻值保持不变），R 1=20Ω。

滑动变阻器R 2标有“30Ω 1A ”。

电流表的量程为0~0.6A ，电压表的量程为0~3V 。

下列说法正确的是（ ）A ．闭合S 2，断开S 1、S 3时，通过电阻R 1电流为0.2AB ．断开S 2，闭合S 1、S 3时，滑动变阻器R 2连入阻值范围5Ω~10ΩC ．闭合开关S 3，断开S 1、S 2时，电灯L 消耗的功率范围为0.225W~0.9WD ．闭合所有开关，滑动变阻器R 2消耗的最大功率和最小功率之比为3：1 【来源】2018年山东省威海市文登区中考一模物理试题 【答案】ACD 【解析】 【分析】 【详解】A ．从图中可以看到，闭合S 2，断开S 1、S 3时，灯泡和电阻R 1串联接在电路中，灯泡的电阻大小是()22LL L 4V 10Ω1.6WU R P ===根据欧姆定律可知，通过电阻R 1电流大小是1L 16V0.2A 10Ω20ΩU I I R R ====++即通过电阻R 1电流是0.2A ，A 正确；B ．断开S 2，闭合S 1、S 3时，只有滑动变阻器R 2接入电路，电流表的量程为0~0.6A ，当电路的电流最大是0.6A ，滑动变阻器接入电路的阻值大小是2max 6V10Ω0.6AU R I === 这个阻值大小是滑动变阻器接入电路的最小阻值，所以滑动变阻器R 2连入阻值范围是10Ω~30Ω，B 错误；C ．闭合开关S 3，断开S 1、S 2时，灯泡和变阻器R 2串联接在电路中，根据2P I R =可知，当电路中的电流最小时，灯泡的电功率最小，这时电路中的总电阻最大，电路中的电流大小是min 6V0.15A 10Ω30ΩI ==+这个电流值大小没有超过电流表的量程，也没有超过滑动变阻器的最大电流限度 电压表的示数是L 0.15A 10Ω 1.5V U =⨯=这个电压值没有超过电压表的量程，这时灯泡的最小电功率是()22Lmin min L 0.15A 10Ω0.225W P I R ==⨯=当电路中的电流最大时，灯泡的电功率最大，这时电路中的总电阻最小，假如电流大小是0.6A ，那么电压表的示数是L 0.6A 10Ω6V U =⨯=这个电压的数值大过了电压表的量程，所以电流不能是0.6A ，假如电压表的示数达到最大3V ，这时电流最大，大小是max 3V0.3A 10ΩI == 这个电流值大小符合电路的安全要求，所以灯泡的最大电功率是()22Lmax max L 0.3A 10Ω0.9W P I R ==⨯=综上所述，电灯L 消耗的功率范围为0.225W~0.9W ，C 正确；D ．闭合所有开关，灯泡被短路，电阻R 1、R 2并联接在电路中，根据2U P R=可知，当R 2的电阻最小时，其电功率最大，流过它的电流最大，是0.6A ，其阻值大小是2min 6V10Ω0.6AR == 电功率大小是()222max2min 6V 3.6W 10ΩU P R === 当R 2的电阻最大时，其电功率最小，流过它的电流最小，假如R 2的电阻是30Ω，其电流大小是2min 2max 6V0.2A 30ΩU I R === 这个电流大小符合电路的安全要求，那么其电功率大小是()222min2max 6V 1.2W 30ΩU P R === 那么滑动变阻器R 2消耗的最大功率和最小功率之比是2max 2min : 3.6W :1.2W 3:1P P ==D 正确。

一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。

中考物理电功率真题汇编(含答案)含解析一、电功率选择题1．共享电动车不仅环保节能而且为人们的出行带来了很大方便。

已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（）A. 电动机线圈电阻为24ΩB. 电动机的机械功率为96WC. 电动机的效率是66.7%D. 电动车前进时受到的阻力为16N【答案】 D【解析】【解答】解：（1）因电动机转轴卡住不能转动时为纯电阻用电器，所以，由I＝可得，电动机线圈的电阻：R＝＝＝4Ω，A不符合题意；（2）当在水平地面上以v＝18km/h＝5m/s的速度匀速直线行驶时，电动车为非纯电阻，此时电动机消耗的电功率：P M＝UI′＝48V×2A＝96W，电动机线圈电阻消耗的热功率：P R＝（I′）2R＝（2A）2×4Ω＝16W，电动机的机械功率：P机械＝P M﹣P R＝96W﹣16W＝80W，B不符合题意；电动机的效率：η＝ ×100%＝×100%≈83.3%，C不符合题意；因电动车在水平地面上匀速直线行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，所以，由P＝＝＝Fv可得，电动车前进时的牵引力即受到的阻力：f＝F＝＝＝16N，D符合题意。

故答案为：D。

【分析】结合题意，电动机转轴卡住不能转动时为纯电阻用电器，根据欧姆定律I＝求出电动机线圈的电阻；当在水平地面上匀速直线行驶时，电动车为非纯电阻，根据P=UI求出此时电动机消耗的电功率，根据P=I2R求出电动机线圈电阻消耗的热功率，利用nη＝×100%求出电动机的效率；电动车在水平地面上匀速直线行驶时处于平衡状态，受到的阻力和牵引力是一对平衡力，二力大小相等，利用P＝＝＝Fv求出电动车前进时的牵引力即受到的阻力.2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、B 两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则（）A. I1=I2， A管中的液面较低B. I1=I2， A管中的液面较高C. I1＞I2， A管中的液面较低D. I1＞I2， A管中的液面较高【答案】D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故AB错误；由Q=I2Rt可知，通电时间相同时，I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高．故选D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U形管内两液面的差值变大，据此进行解答．4．下列估计值中，最接近实际的是（）A. 人正常步行时的速度约为5m/sB. 住宅楼每层楼的高度约为3mC. 一本物理书的质量约为30gD. 一盏家用节能灯的功率约为1kW【答案】B【解析】【解答】解：A、人正常步行的速度在4km/h=4× m/s≈1.1m/s左右．故A不符合实际；B、住宅楼三层的高度在10m左右，一层楼的高度一般在3m左右．故B符合实际；C、一个大苹果的质量在300g左右，一本物理书的质量与此差不多，在300g左右．故C 不符合实际；D、教室中日光灯的额定功率在40W左右，家用节能灯的额定功率比日光灯还要小得多，一般在10W左右．故D不符合实际．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．5．关于家里的用电器，下列数据最符合实际的是（）A. 白炽灯的正常工作电流约为0.1AB. 遥控器的干电池电压约为220VC. 空调制冷时的功率约为10WD. 电扇正常工作1h耗电约为1KW•h【答案】A【解析】【解答】解：A、白炽灯的额定功率为40W，正常工作电流约为I= =≈0.18A，0.1A相差不大，故A符合实际；B、遥控器的干电池电压约为1.5V，故B不符合实际；C、空调制冷时的功率约为1000W，故C不符合实际；D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1KW×1h=0.11KW•h，故D不符合实际．故选A．【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错．6．如图所示，电源电压保持18V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．为保证各器件安全，不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. S断开时电压表示数为0VB. S闭合后，电压表最大示数为15VC. 小灯泡L正常发光时，变阻器R消耗的电功率为6WD. S闭合后，小灯泡L的最小实际电功率为0.5W【答案】 C【解析】【解答】解：（1）S断开时，电压表测电源的电压，则电压表的示数为18V，故A错误；（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端的电压，为保证各器件安全，电压表的最大示数U V=U L=6V，故B错误；由P=可得，灯泡的电阻：R L===12Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.5A，因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压：U R=U﹣U L=18V﹣6V=12V，变阻器R消耗的电功率：P R=U R I=12V×0.5A=6W，故C正确；（3）当滑动变阻器接入电路中的电阻最大时灯泡L的功率最小，因为串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：I===0.25A，灯泡的最小电功率：P L=I2R L=（0.25A）2×12Ω=0.75W，故D错误．故选C．【分析】（1）S断开时，电压表测电源的电压，根据电源的电压可知电压表的示数．（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端的电压，为保证各器件安全，电压表的最大示数和灯泡的额定电压相等，此时灯泡正常发光，根据P=求出灯泡的电阻，根据欧姆定律求出电路中的电流，利用串联电路的电压特点求出滑动变阻器两端的电压，再利用P=UI求出变阻器R消耗的电功率；（3）当滑动变阻器接入电路中的电阻最大时灯泡L的功率最小，利用电阻的串联和欧姆定律求出电路中的电流，最后利用P=I2R求出灯泡的最小电功率．7．图甲是小灯泡的电压﹣﹣电流图象．将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（）A. 电流表的示数为0.2AB. 滑动变阻器R接入电路中的电阻为15ΩC. 电路消耗的总功率为1.35WD. 10s内滑动变阻器R产生的热量为13.5J 【答案】C【解析】【解答】解：A、当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I=0.3A，即电流表的示数为0.3A，故A错误；B、根据串联电路电压的规律，变阻器两端的电压：U滑=U﹣U L=4.5V﹣2.5V=2V，由I= 可得，滑动变阻器R接入电路中的电阻：R滑= ≈6.7Ω，故B错误；C、电路消耗的总功率：P总=U总I=4.5V×0.3A=1.35W，故C正确；D、变阻器R在10s产生的热量：Q=W滑=U滑It=2V×0.3A×10s=6J，故D错误．故选C．【分析】A、根据图甲，由P=UI确定当小灯泡的功率为0.75W时，灯的电压和通过的电流；B、根据串联电路电压的规律，由欧姆定律可求变阻器连入电路中的电阻；C、根据P=UI求电路消耗的总功率；D、根据Q=W=U滑It10s内滑动变阻器R产生的热量．8．下列各选项中，完全正确的是（）A.常见做法目的高山上用高压锅做饭升高沸点家用电器金属外壳接地避免人体触电拉开弓把箭射出利用弹性势能B.C.D.【答案】 A【解析】【解答】A、选项中高山上用高压锅做饭，是因为高山的海拔较高，水的沸点很低，所以必须用高压锅增大气压，提高水的沸点。

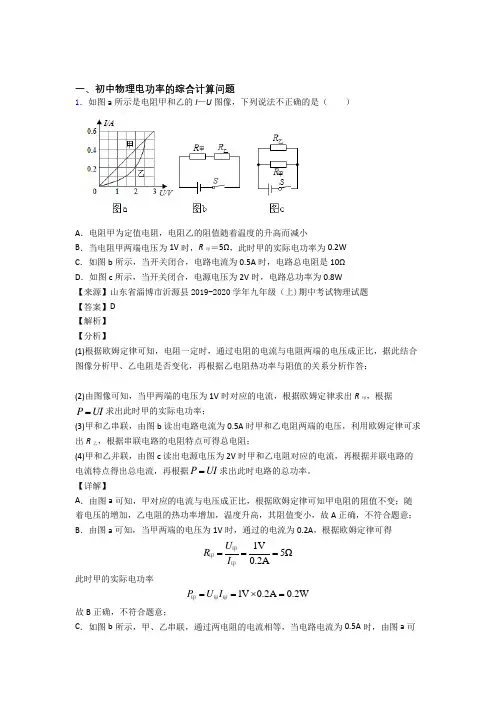

一、初中物理电功率的综合计算问题1．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【来源】山东省淄博市沂源县2019-2020学年九年级（上)期中考试物理试题 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。

【详解】A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意；B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得1V052AΩ.U R I ===甲甲甲 此时甲的实际电功率1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确，不符合题意；C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V，根据URI=可知，此时甲乙的阻值相同，则电路总电阻5Ω5Ω10ΩR R R=+=+=甲乙故C正确，不符合题意；D．如图c所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图a可知0.4A I=甲，0.2A I=乙根据并联电路中干路电流等于各支路电流之和可知，干路电流0.4A0.2A0.6AI I I=+=+=甲乙则此时电路的总功率2V0.6A 1.2WP UI==⨯=故D错误，符合题意。

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。

2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

若把 A 、E 两点接入电压为U 的电源两端且只闭合开关S 2时，电路消耗的总电功率为 P 3。

已知P 2：P 3= 9∶5，则 （ ）A ．R 1：R 2=5∶4B ．R 1：R 2= 4∶5C ．P 1：P 2= 9∶4D ．P 1：P 2=9∶5【来源】2020年天津市滨海新区中考一模物理试题（初中毕业生模拟学业考试)【答案】BC 【解析】 【分析】 【详解】由题意知，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为211212U P R R R R =+当开关S 1和S 2都断开时，电路消耗的总电功率为222U P R =把 A 、E 两点接入电压为U 的电源两端且只闭合开关 S 2时，电路消耗的总电功率为2312U P R R =+由以上三式联立求得1245R R =∶∶，1294P P =∶∶ 故AD 不符合题意，BC 符合题意。

初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

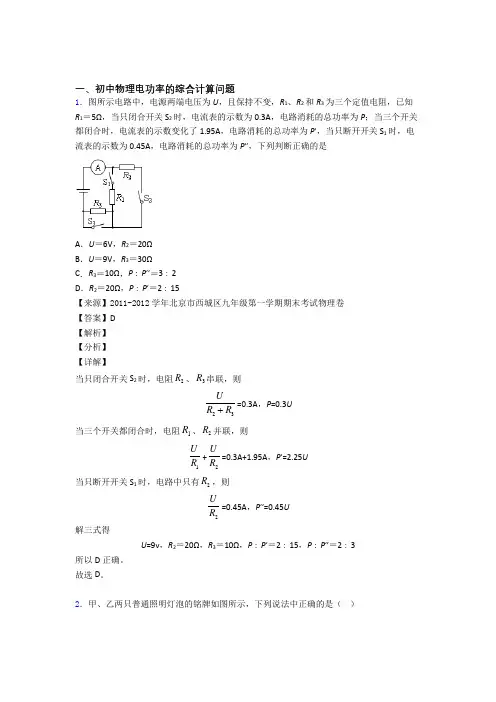

一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷【答案】D【解析】【分析】【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23U R R =0.3A ，P =0.3U 当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2U R =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

故选D 。

2．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）A．两灯串联在220V的电路中，甲灯比乙灯亮B．乙灯的灯丝较细，正常发光时的电流较小C．两灯均正常发光时，甲灯消耗的电能较小D．乙灯的实际功率一定是25W【来源】广东省深圳市福田区2019-2020学年九年级（上)期末物理试题【答案】B【解析】【详解】A．由甲、乙图和电功率变形公式2URP可知，甲灯的电阻小于乙电阻。

当两灯串联时电流相等，乙灯的实际功率大于甲灯实际功率，甲灯没有乙灯亮，故A错误；B．乙灯的灯丝较细，电阻大，正常发光时由公式=UIR可知通过乙灯的电流比甲灯小，故B正确；C．两灯均正常发光时，由于没有给出发光时间，无法比较哪盏灯灯耗电能多，故C错误；D．乙灯的额定功率为25W，实际功率是实际电压下的功率，如果实际电压不等于额定电压，实际功率就不等于额定功率，故D错误。

中考物理电功率直题汇编( 含答案 ) 及分析一、电功率选择题1．如下图的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 向右挪动时，电路中保持不变的是（）A.用电器耗费的总功率B.电压表 V 的示数与电流表C.电流表 A 的示数与电流表D.电压表 V 的示数与电流表【答案】 D A的示数的比值A1的示数的差值A1的示数的乘积【分析】【解答】由电路图知道， R1与 R2并联，电流表 A1测 R1的电流，电流表 A 测并联电路的总电流，电压表测电源电压，所以不论滑片怎样挪动，电压表的示数不变；当滑动变阻器的滑片 P 向右挪动时，变阻器连入电路中的电阻变大，由P=U2/ R 知道，用电器耗费的总功率变小， A 不切合题意；由图知道，电压表V 的示数与电流表 A 的示数的比值等于电路的总电阻，因为滑动变阻器的滑片P 向右挪动而使总电阻变大，所以该比值变大，B 不切合题意；因为并联电路中各支路互不影响，所以当滑动变阻器的滑片P 向右挪动时，经过 R1的电流不变，即电流表A1示数不变，但变阻器因为连入电路中的电阻变大，而使经过变阻器的电流变小，因为电流表 A 的示数与电流表 A1的示数的差值等于经过变阻器的电流，所以，该差值会变小， C 不切合题意；又因为电压表示数不变、电流表A1示数不变，所以电压表 V 的示数与电流表A1的示数的乘积不变， D 切合题意，故答案为： D。

【剖析】联合电路图判断电阻的连结方式及电表的丈量对象，经过滑动变阻器的滑片P 向右挪动时变阻器连入电路中的电阻变化，联合欧姆定律、并联电路的规律、电功率公式进行剖析即可 .2．依据额定电压为 2.5V 小灯泡的I-U 图像（如下图）剖析，以下结论正确的选项是（）A. 当小灯泡的电压为0V 时，其电阻为0 B. 当小灯泡的电流为0.1A 时，其本质功C. 经过小灯泡的电流与其两头的电压成正比D. 小灯泡的额定功率为0.625W【答案】D【分析】【解答】 A. 电阻是导体的属性，当小灯泡的电压为0V 时，电流为零，但电阻不为 0， A 不切合题意；B. 如图当小灯泡的电流为0.1A 时，两头电压为0.5V，其本质功率为：，B 不切合题意；C.因为灯丝电阻随温度高升而变大，当灯两头的电压高升时，灯丝的温度高升，电阻壮大，所以经过小灯泡的电流与其两头的电压不可正比， C 不切合题意；D. 小灯泡的额定电压为 2.5V时，电流为0.25A，所以功率为：， D 切合题意；故答案为： D。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

一、初中物理电功率的综合计算问题1．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ） A ．30W 30V B ．15W 10V C ．15W 15V D ．30W 60V 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（三) 【答案】C 【解析】 【分析】根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用P UI =求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。

【详解】 AD ．根据UI R=可得，两电阻两端允许所加的最大电压 2A 10Ω20V U I R ==⨯=甲甲甲，0.5A 20Ω10V U I R ==⨯=乙乙乙因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压10V U U ==乙通过乙电阻的电流110V 1A 10ΩU I R ===甲 则并联电路中的最大总功率1()10V (1A 0.5A)15W P UI U I I ==+=⨯+=乙故AD 错误；BC ．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流0.5A I I '==乙根据UI R=可得，串联电路两端允许加的最大电压 ()0.5A ()15V 10Ω20ΩI R U R I R '+'''==+=⨯=乙甲故B 错误、C 正确。

故选C 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。

当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。

当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W 【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题【答案】B【解析】【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。

【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源 -----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231U R R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源 --------(5) 联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误； D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W 不是4.5W 所以D 错误。

一、初中物理电功率的综合计算问题1．在如图（a ）所示的电路中，电源电压U 0保持不变，R 0为定值电阻，移动滑动变阻器R 的滑片P ，电压表和电流表示数的部分U —I 关系图象如图（b ）所示，则下列说法正确的是（ ）①电压表示数为5V 时，R 消耗的电功率最大 ②滑动变阻器的总阻值为20Ω③电压表示数为5V 和4V 时，R 消耗的总功率相等 ④电压表示数为4V 时，R 0消耗的电功率最小 A ．①② B ．②③C ．①③D ．②④【来源】2020年四川省绵阳地区中考一模物理试题【答案】B 【解析】 【分析】利用并联电路总电阻与各分电阻的关系，据图分析并联电路的电流、电压关系，再选用欧姆定律，电功率公式进行计算。

【详解】①由图(b)可知，电压表示数为5.0V 时，5.0V 0.5A 2 5.0W R R P U I ==⨯⨯=总总而电压表示数为4.0V 时，则4.0V (1A+0.25A)5.0W R RP U I '''==⨯=总总 故①错误；②由于P 在中点时，R 左、右两部分并联电阻最大，两端电压最大5V ，两边电流相等，均为0.5A 。

所以5V=100.5AU R R I ===Ω右左 故R =20Ω。

故②正确；③在①中已算出电压表示数为5V 和4V 时，R 消耗的总功率相等；故③正确；④由于R 0在干路上，且为定值电阻，由20P I R =，4V 时干路电流1.25A ，大于5V 时的干路电流1A ，所以4V 时R 0的消耗功率不是最小，故④错误。

只有②③正确。

故选B 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

中考物理总复习《电功和电功率的综合计算》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________1．某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图所示，其巾R 1、R 2为电热丝，M 为吹风器，部分参数如表所示。

请回答下列问题： （1）1度的电能可供电炖盅在低温挡正常工作多少小时？ （2）电热丝R 1、R 2的阻值分别为多少？（结果保留整数） （3）若实际电源电压为198V ，低温挡的实际功率为多大？（4）该电炖盅还安装有一个吹风器，可以帮助吹散打开盅盖时冒出的蒸汽。

已知该电机线圈的电阻为2Ω，额定电流为0.1A ；求吹风器正常工作10s ，电流通过电机线阙产生的热量。

XX 型电炖盅 额定电压220V高温挡功率 2000W 低温挡功率 400W2．作为四大国粹之一的中药能有效抑制病毒在人体内的传播。

如图甲所示为一款电热中药壶，其简化电路图如图乙所示，它有急火和温火两种工作状态，由温控开关S 1自动控制，温火时的电功率为220W 。

1R 和2R 均为发热电阻，且1R 的阻值为110Ω。

[()34.010J /kg ?C c =⨯⋅中药]求：（1）中药壶在温火状态下的电流；（2）将3kg 中药从20℃加热至100℃，中药吸收的热量； （3）急火时的电功率。

3．如图所示110ΩR =，230ΩR =和320ΩR =，电源电压保持不变，若1S 、2S 都断开时，电流表示数为0.4A ，求： （1）电源电压是多少？（2）当1S 闭合，2S 断开时，电流表的示数是多少？ （3）当1S 、2S 闭合时，电路中消耗的功率是多少？4．如图所示，L 是标有“6V ；1.2W”字样的小灯泡，R 是定值电阻。

只闭合开关S 3，灯泡正常发光，再闭合S 1，电流表的示数变化了0.4A 。

求： （1）灯泡的额定电流； （2）定值电阻R 的阻值；（3）只闭合开关S 2，改变电源电压，灯泡仍正常发光时，求此时电路10min 内消耗的电能。

初三物理电功率试题答案及解析1.如图所示电路，灯泡L1标有“6V6W”，L2标有“6V 3W”，电流表A1的量程是0 ~ 3A， A2的量程为0～0.6A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关S后，假设灯泡电阻不随温度变化，为保证所有电学元件的安全，则允许加的电源电压和通过电流表A1的电流不得超过（）A．3.6V 0.9A B．6V 1.5A C．12V 3A D．15V 3.75A【答案】A【解析】开关闭合后，两灯泡并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测通过灯泡L1的电流；（1）两灯泡的额定电流分别为：两灯泡的电阻分别为：因L1的额定电流为1A，A2的量程为0～0.6A，所以，L1支路的最大电流I1′=0.6A，所以L1两端的电压最大是U=I1′R1=0.6A×6Ω=3.6V；因并联电路中各支路两端的电压相等，且电压表量程0～15V，两灯泡的额定电压均为6V，所以a、b间允许加的电压为3.6V；通过L2的电流：因并联电路中干路电流等于各支路电流之和，且A1的量程是0～3A，所以，电流表A1的示数：I=I1′+I2′=0.6A+0.3A=0.9A，综上可知，选项A正确．【考点】电路分析，并联电路中电流、电压的关系，电功率的计算2.在“测小灯泡电阻”实验中，移动滑动变阻器的滑片，发现电压表示数由1V增大到3V时，电流表示数相应变化了0.4A，则小灯泡的电功率变化了 W。

【答案】1.6【解析】根据题意可知，则，解得：，所以小灯泡的功率变化了【考点】电功率的计算3.（8分）如图所示是一种常见的电热水袋内部结构示意图，其性能指标如表所示。

电热水袋正常工作时，请通过计算回答：（1）通过发热体R的电流。

（2）发热体R的阻值。

（3）通电1 0min，发热体R消耗的电能。

（4）请通过分析或计算比较红色指示灯L与发热体R的电阻大小关系，并简要说明理由。

【答案】⑴ 2.5A ⑵ 88Ω⑶ 3 .3× 105 J ⑷红色指示灯L的电阻大。

2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。

(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。

查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。

（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。

（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

一、初中物理电功率的综合计算问题1．如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（）A．灯泡L1比L2的亮B．电流表A1示数比A2的大C．若L1灯丝烧断，L2两端电压变大D．若L2灯丝烧断，电流表A示数变小【来源】广东省广州市南沙区2017届中考物理一模试题【答案】D【解析】【详解】AB．由图可知，两只灯泡并联，两灯泡电压相等，灯泡L1比灯泡L2电阻大；由I=U/R可得，通过L1的电流小，即电流表A1示数比A2的小，U1=U2，由P实=UI可知，P实1<P实2，灯泡L2比L1的亮，故AB错误；C．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，故C错误；D．由图可知，电流表A1测量灯泡L1的电流；电流表A2测量灯泡L2的电流；电流表A测量干路上的电流；若L2灯丝烧断，电流表A2示数为0，根据并联电路中干路上的电流等于各支路电流之和，可知电流表A示数变小，故D正确。

故选D。

2．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在图甲中灯L１的功率为4W，在图乙中灯L１的功率为9W。

设灯丝电阻不变。

下列说法中正确的是A．甲、乙两图电路消耗的总功率之比是3:2B．甲、乙两图中灯L1两端的电压之比是2:3C．L1、L2两灯灯丝电阻之比是2:1D．乙图中灯L1、L2的功率之比是2:1【来源】河南省焦作市2018-2019学年九年级（上)期末检测物理试题【答案】BC【解析】 【详解】B ．由图甲知道，两灯串联，根据题意，由2U P R=知道，21114U P W R ==， 由图乙知道，两灯并联，所以U =U 1′=U 2′，由2U P R=知道，2119U P W R '==， 所以，21211221114949P P U R U W U U W R ===='， 解得甲、乙两图中灯L 1两端的电压之比是：11123U U U U ==' ， 故B 正确；C ．由于U 1 =23U ，根据串联电路的电压特点知道，U 2 =13U ，由串联电路的分压原理知道，L 1、L 2两灯灯丝电阻之比是：1122223113UR U R U U === ， 故C 正确；D ．乙图中灯L 1、L 2并联，两端电压相等，由2U P R=知道，灯L 1、L 2的功率之比是：2121221212U R R U R P P R '==='， 故D 错误；A ．甲电路中电流是：12222=23U U UI R R R R R ==++串乙电路中电流是：122223=22UU U U U I R R R R R +=+=并， 由P=UI 知道，甲、乙两图电路消耗的总功率之比是：2232=392UU P R U P U R ⨯=⨯甲乙，故A 错误。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)学校:___________班级：___________姓名：___________考号：___________ 1．铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调，接入如图所示的家庭电路中，求：（1）只闭合开关1S ，电锅正常工作，流过电路的电流；（2）开关1S 和2S 都闭合，正常工作15分钟，电路消耗的电能是多少度。

2．小明家安装了某品牌小厨宝，其加热电阻丝的规格为“220V2000W ”，水箱容积5L 。

（33110kg /m ρ=⨯水，()34.210J /kg c =⨯⋅水℃）正常工作时，问：（1）加热电阻丝的阻值？（2）若水箱内加满水，把水从5℃加热到65℃，加热时间至少多长？3．某品牌电煎锅的简化电路如图所示，它分为高、中、低三挡，最大功率为990W 。

S 为旋钮开关，转动S 可将开关分别调至0、1、2、3挡位置，与该挡的两个触点同时接通。

R 1、R 2、R 3为发热电阻，且阻值恒定。

将电煎锅接入220V 的家庭电路中，当开关S 旋至1挡时，电路的工作电流为1A ；当开关S 旋至2挡时，电路的功率为550W 。

某次用2挡烹饪中，用时1min 将质量为50g 、比热容为()34.010J/kg ⨯⋅℃的某种食物从20℃加热至119℃。

求：（1）电阻R 1、R 2、R 3的阻值；（2）该次烹饪中电煎锅加热食物的效率。

4．图甲是最大功率为1000W 的电煎锅，它分为高、中、低三挡。

图乙是其简化电路图，S 为总开关，S 0为调挡开关，转动S 0可将开关调至1、2、3位置。

R 1、R 2、R 3为发热电阻且阻值相等。

求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。

【食物的比热容取4.0×103J/（kg⋅℃）】5．如图是某电热锅内部简化电路图，电源电压恒为220V，R1、R2是电热丝，R1的阻值为55Ω。
