(物理)中考物理电功率专项综合练习题(含答案)

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。

在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U UR R =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。

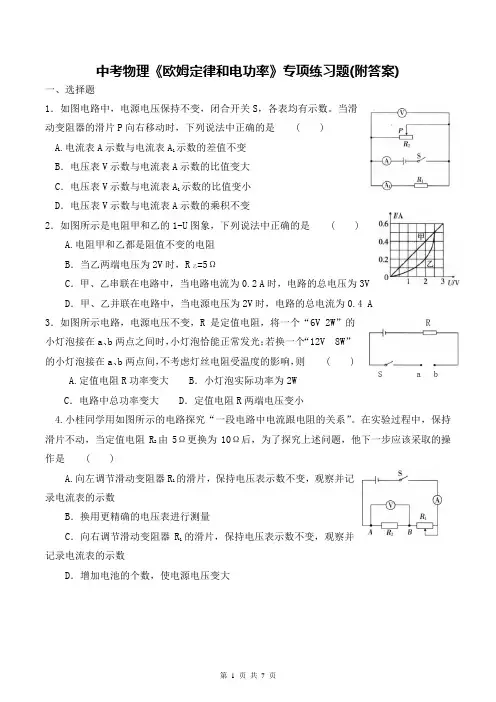

中考物理《欧姆定律和电功率》专项练习题(附答案)一、选择题1．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。

当滑动变阻器的滑片P向右移动时，下列说法中正确的是 ( )示数的差值不变A.电流表A示数与电流表A1B．电压表V示数与电流表A示数的比值变大示数的比值变小C．电压表V示数与电流表A1D．电压表V示数与电流表A示数的乘积不变2．如图所示是电阻甲和乙的1-U图象，下列说法中正确的是 ( )A.电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4 A3．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则 ( )A.定值电阻R功率变大 B．小灯泡实际功率为2WC．电路中总功率变大 D．定值电阻R两端电压变小4.小桂同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。

在实验过程中，保持滑片不动，当定值电阻R由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操2作是 ( )的滑片，保持电压表示数不变，观察并记A.向左调节滑动变阻器R1录电流表的示数B．换用更精确的电压表进行测量的滑片，保持电压表示数不变，观察并C．向右调节滑动变阻器R1记录电流表的示数D．增加电池的个数，使电源电压变大5．如图所示的电路中，电源的电压保持不变。

闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是 ( )A.可能是R．发生短路 B．可能是变阻器发生短路C．可能是电流表发生短路 D．可能是开关接触不良6．家庭电路中使用电热水壶时，电灯会变暗。

简化的电路如图所示，设R为干路电线的等效电阻且保持不变，电源电压保持不变，闭合开关S后，下列说法正确的是 ( )A.灯两端的电压变小 B．R两端的电压不变C．电路的总电阻变大 D．电路的总功率不变7．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是 ( )A.用户家里的用电器两端电压等于UB．输电线上消耗的电功率为U2/rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时；用户家里用电器两端电压保持不变8．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为． ( )A.1.8 W,5.4×10-2 WB.3.6 W,O. 108 WC.6. 48×l03 W,l. 94×l02 WD.0.6 W,l.8×10-2 W9．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。

2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

若把 A 、E 两点接入电压为U 的电源两端且只闭合开关S 2时，电路消耗的总电功率为 P 3。

已知P 2：P 3= 9∶5，则 （ ）A ．R 1：R 2=5∶4B ．R 1：R 2= 4∶5C ．P 1：P 2= 9∶4D ．P 1：P 2=9∶5【来源】2020年天津市滨海新区中考一模物理试题（初中毕业生模拟学业考试)【答案】BC 【解析】 【分析】 【详解】由题意知，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为211212U P R R R R =+当开关S 1和S 2都断开时，电路消耗的总电功率为222U P R =把 A 、E 两点接入电压为U 的电源两端且只闭合开关 S 2时，电路消耗的总电功率为2312U P R R =+由以上三式联立求得1245R R =∶∶，1294P P =∶∶ 故AD 不符合题意，BC 符合题意。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

中考物理高频考点《电功率》专项测试卷（附答案）讲方法一、范围值(最值)问题1. 一般思路：首先判断滑动变阻器的移动会导致的电表的变化以及由其引起的安全隐患，从而推出滑动变阻器对应的最值.2. 串联电路中滑动变阻器的最大实际功率问题：如图2-2-1所示, 当满足Rₓ=R₀时，电阻Rₓ的实际功率最大，且P x=U24R0.二、比例问题一般思路1.根据题目画出对应的等效电路图；2.分析已知条件，得出电阻比：①根据电源电压不变U=U列等式 (知道电流比)；②根据电压比U₁:U₂=I₁R₁:I₂R₂列等式；③根据题目中的电功率比(P1:P2=I12R1:I22R2).3.根据实际问题再继续解题.三、变化量问题一般思路1.根据题目分析电路图 (明确各电表所测用电器)；2.根据公式Rπ⃗=ΔUI (只适用于定值电阻阻值的计算)，判断Rπ=UI中△U对应的电压表所测的是电路中的哪一部分，若该电压表所测部分电路包含滑动变阻器，则R和的值等于除此部分电路以外的不变等效电阻值；若该电压表所测部分电路不包含滑动变阻器，则R差的值等于此部分电路的等效电阻值；3.电功率变化问题：做电功率变化的问题时要注意：ΔP≠ΔUΔI;P≠ΔU2R;ΔP≠ΔI2R,而应该是：ΔP=P′−P(ΔP=U′I′−UI;ΔP=U′2R −U2R;ΔP=I′2R−I2R).学思路铺垫1把标有“6V 3W”①的小灯泡L与最大阻值为100Ω的滑动变阻器R H连接在总电压恒为 18V的电路中，灯丝电阻不随温度变化，如图2-2--2 所示. 电流表和电压表选择的量程分别为“0~0.6A” 和“0~15V”④.在保证电路安全的情况下，滑动变阻器接入电路中的电阻变化范围与灯泡电功率变化范围是 ( )A. 0~100Ω 0~3WB. 0~24Ω 0~0.75WC. 0~60Ω 27W~0.75WD. 24Ω~60Ω 3W~0.75W铺垫2如图 2 --2 --3 所示电路电源两端电压保持不变.当开关S₁闭合, S₂断开时⑨，电阻. R₁消耗的电功率为P₁,，电路消耗的总电功率P球=3P1̅̅̅̅̅̅̅̅̅̅̅̅̅();当开关S₁断开，S₂闭合时⑨，电阻. R₂消耗的电功率为P₂,电路消耗的总电功率为P总′.若P3:P2′=3:2̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅9,下列关系正确的是 ( )A.R₁:R₂=5:2B.R₂:R₃=5:4C.P₁:P₂=9:10D.P2:P总=27:10压轴题如图2-2-4所示的电路中,电源电压恒为4.5V, 电压表量程0~3V, 电流表量程0~0.6A, 滑动变阻器规格是“10Ω 1 A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化.则下列说法正确的是 ( )A. 电流表的示数变化范围0.3A~0.6AB. 电压表的示数变化范围是 1.5V~2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω~10ΩD. 该电路最大功率是2.7W提能力1. 如图2-2-5所示, 电源电压 18V, 且保持不变, 电流表接“0~0.6A”量程, 电压表接“0~15V”量程，灯泡上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响，则下列计算正确的是( )A. 灯泡正常发光时的电流0.2AB. 当电流表的示数为0.4A时，电压表的示数为4.8VC. 为了保证电路的安全，滑动变阻器允许接入的最大阻值为36ΩD. 为了保证电路的安全，滑动变阻器允许接入的最小电阻是24Ω2. 如图2-2-6所示电路，电源使用的是学生电源，当电源旋钮旋至某一挡后，开关S闭合，S₁、S₂断开时，电压表的示数为2V，灯泡L正常发光，且功率为4W；当电源旋钮旋至另一挡时，开关S、S₁、S₂都闭合时, 电流表的示数为2.5A, 灯泡L的功率为1W; 已知R₂=0.5R₁,则下列说法错误的是 ( )A. 灯L的电阻为4ΩB. 先后所使用两挡电源电压之比为3：1C. 电阻 R₁的阻值为2ΩD. S、S₁、S₂都闭合时, 电路的总功率是 15W3. 如图2-2-7所示, 电阻R₁=2R₂=R₃=18Ω.现有一个电压保持U不变的电源，当把该电源接在U,电阻. R₁消耗的电功率P₁=4.5W,电路总电功率为A、B两个接线端时，R两端的电压为34U,，电路总电功率为P CD.则( ) PAB. 当把该电源改接在C、D两个接线端时，R两端的电压为12A. 电源的电压U=6VB. 电阻. R₄=63ΩC. 电阻 R₃消耗的功率P₃=2.5WD.P AB:P CD=2:34. 如图2-2-8所示电路中，电源两端电压保持不变. 闭合开关S，将滑动变阻器的滑片P由B 端向A 端滑动一段距离，电压表 V₁、V₂示数的变化量分别为△U₁、△U₂,电流表示数的变化量为△I. 下列判断中正确的是( )A. 定值电阻 R₁的阻值为B. 电阻 R₁消耗的电功率增大了△U₁·△IC. 电压表 V₁示数变大，电压表 V₂示数变大，电流表示数变大D. 电压表 V₂示数与电流表示数的比值不变5. 在图2-2-9所示电路中，电源电压为18V且保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V, 小灯泡L的铭牌为“6V 3W”, 滑动变阻器R的规格为“100Ω 1A”. 闭合开关,为了保证电路安全，在变阻器滑片P移动过程中，下列说法中正确的是 (不考虑温度对灯丝电阻的影响) ( )A. 电流表示数允许的变化范围为0.3A~0.5AB.滑动变阻器 R 接入电路的阻值允许变化范围为0~90ΩC. 灯泡L的电功率允许的变化范围为1.5W~3WD. 滑动变阻器R的电功率允许的变化范围为3.75W~6W6. 如图2-2-10所示的电路中，电源电压9V保持不变，当开关S₁、S₂都闭合时，电压表示数为5V；滑动变阻器的滑片保持不动，只有S₁闭合时，电压表示数为6V，两个开关都闭合与只有S₁闭合时电流表示数变化了0.2 A，则电阻R₂的阻值为Ω.7. 图2-2-11所示电路中，电源两端电压保持不变. 闭合开关S，将滑动变阻器的滑片P由b端向a 端滑动一段距离，电压表V₁、V₂示数的变化量分别为△U₁、△U₂,电流表示数的变化量为△I(本题变化量是指后来电表的示数减去原来的示数).不考虑温度对灯丝电阻的影响，下列判断中正确的是 ( )A.△U₁>0,△U₂>0,△I>0B.△U₁>0,△U₂<0,△I<0C.△U₁>0,△U₂>0,△I<0D.△U₁>0,△U₂<0,△I>08. 如图2-2-12甲所示电路，电源两端电压不变. R₁是滑动变阻器，R₂是定值电阻. 当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图2−2--12乙所示. 下列判断正确的是 ( )A. 电源两端电压为 10VB. 电路消耗电功率的最大值为7.8WC. 变阻器 R₁接入电路的最大阻值为100ΩD. 定值电阻 R₂的电阻值为40Ω9. 当定值电阻 R两端的电压由U₁(U₁≠0)增大到U₂时，通过它的电流由I₁增大到I₂.电压增加量△U=U₂−U₁,电流增加量△I=I₂−I₁,电功率增加量为△P,则 ( )A.R=UI B.R=UI1+I2C.△P=△U△ID.△P=△U(I₁+I₂)10.在如图2-2-13所示电路中，电源电压为U且保持不变. 闭合开关S当滑动变阻器的滑动触头P向右滑动时，电路中的电流I和三个电阻两端电压U₁、U₀和U₂都发生变化，变化量的大小分别用△I、△U₁、△U₀、△U₂: 表示. 下列说法正确的是 ( )A.△U₀=△U₁+△U₂B.R1=U1U2C. 电路的总功率增大D. R₁的功率增大11. (多选) 如图2-2-14所示电路中，电源两端电压为 18V并保持不变，小灯泡 L上标有“6V3W”字样, 定值电阻. R₁=10Ω,滑动变阻器最大电阻值R₂=50Ω.不考虑灯丝电阻随温度的变化，下列说法正确的是 ( )A. 开关S断开时，电压表的示数为 18VB. 电路接通后，小灯泡L的最小实际电功率为0.75WC. 电压表的示数减少1V，电阻R₁两端的电压就增加1VD. 小灯泡L正常发光时，变阻器R₂消耗的电功率为3.5W12. 如图2-2-15所示电路，电源两端电压为9V，且保持不变.R为保护电阻，滑动变阻器的最大阻值为50Ω, L 为标有“6V 3W”的小灯泡, 灯丝电阻不变. 电流表量程为0~0.6A, 电压表量程为0~3V.闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为R'.下列判断中正确的是 ( )A.R′=9ΩB. 电流表的示数变化范围为0.3A~0.6AC. R=5ΩD. 电压表的示数变化范围为0~1.5V13.小敏同学在做电学实验时按照如图2-2-16所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W.滑动变阻器. R₀的最大阻值为20Ω，允许通过的最大电流为0.5A. 将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是( )A. 通过电阻 R的电流最大值为0.4AB. 滑动变阻器接入电路的最小值为5ΩC. 电压表示数最大的变化量为 1VD. 滑动变阻器 R₀消耗的最大功率为1.2W14. 如图2-2-17甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图2-2-17乙中的甲、乙所示. 根据图可知，滑动变阻器 R₂的阻值变化范围为Ω.15. (多选)如图2-2-18甲所示电路电源两端电压不变，R₁是电阻箱，R₂是定值电阻. 当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图象如图2-2-18乙所示. 由此可知( )A. 电源两端电压为 10VB. 定值电阻 R₂的电阻值为20ΩC. 电路消耗电功率的最大值为7.2WD. 电阻箱 R₁接入电路的最大电阻值为100Ω16.一个阻值为 R₁的定值电阻与一个滑动变阻器串联接在电压恒为U的电源两端. 当滑动变阻器的滑片 P从一端滑到另一端时，电路消耗的总功率的变化量为△P,，则滑动变阻器两端的电压变化量|△U | = .17.将小灯泡L₁和L₂ (均不考虑灯丝电阻变化)并联接到电压为U的电源两端，它们都正常发光，此时L₁和L₂的电功率分别为 P₁和P₂(P₁⟩P₂).若把L₁和L₂串联接到另一电源两端，要求 L₁和L₂两端的电压均不超过各自的额定电压，则串联时电路两端的最大电压为 .参考答案铺垫 1答案 D解析 (1) 由“6V 3W”, 根据 P=UI 可得灯泡正常发光时的电流IΞ=P⊗U稀=3W6V=0.5A;根据P=U2R 可得：灯丝电阻R L=U2P侧=(6V)23W= 12Ω由题意可知电路中的最大电流应为0.5A即: I=UR⊥+R =18V12Ω+R=0.5A;所以滑动变阻器连入电路的最小值为Rₘᵢₘ=24Ω;此时灯泡正常发光，灯泡的电功率为3W.(2)为了保护电压表，滑动变阻器两端的最大电压为 15V，此时滑动变阻器连入的电阻最大，所以U=U1′+ U R;灯泡两端最小电压为U1′=U−U R=18V−15V=3V此时电路中的电流为最小值：I′=U1′R L =3V12Ω=0.25A所以滑动变阻器连入的最大电阻为60Ω，灯泡的电功率为P min=I′2R L=(0.25A)2×12Ω=0.75W 由以上可知滑动变阻器允许连入的范围为24Ω~60Ω; 灯泡的电功率变化的范围是3W~0.75W,故选 D. 铺垫2答案 BC解析由题意可知画图如下：(1) 当 S₁闭合, S₂断开时, R₁与 R₃串联, 由 P= I²R得: I²(R₁+R₃)=3I²R₁,解得, R₁: R₃=1:2 ①(2) 当 S₁断开, S₂闭合时R₂与 R₃串联,由P=U2R 得: U2R1+R3:U2R2+R3=3:2, 解得, R2+R3R1+R3=3:2②由①②可得R₁:R₂ =2:5, R₂:R₃=5:4 ③, 故选项 A 错误 B正确;(3) 由 P= I²R得: P1=(UR1+R3)2R1④P2=(UR2+R3)2R2⑤由③④⑤可知: P₁:P₂=9:10,故选项C正确；(4) 由P=U2R 得, P总=U2R1+R3circle6由③⑤⑥可知: P2:P总=10:27,故选项 D错误；故选 BC.压轴题答案 B解析由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流.(1)根据P=UI 可得,灯的额定电流: I稀=P侧U侧=1.25W2.5V=0.5A,有串联电路中各处的电流相等，且电流表的量程为0~0.6A 所以电路中的最大电流为Iₘₐₓ=0.5A,故 A 不正确；由I=UR ,灯泡的电阻R L=U侧I侧=2.5V0.5A=5Ω,电路中的总电阻R=UI nux=4.5V0.5A=9Ω,由串联电路中总电阻等于各分电阻之和所以滑动变阻器接入电路中的最小阻值：R肉=R−R L=9Ω−5Ω=4Ω,故 C不正确；该电路的最大功率：Pₘₐₓ=UIₘₐₓ=4.5V×0.5A=2.25W, 故D不正确;(2)当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：电压表的最小示数：U1=I min R L=0.3A×5Ω=1.5V所以电压表的示数变化范围1.5V~2.5V, 故 B正确.真题演练1. 答案D解析 (1)灯泡正常发光时的电压U L=6V,功率P₁=3W,由P=UI可得，正常发光时的电流：I1=P1.U L =3W6V=0.5A,故 A不正确；(2) 由I=UR 可得，灯泡的电阻：R L=U1I1.=6V0.5A=12Ω,当电流表的示数为0.4A时，灯泡两端的电压：U1′=IR L=0.4A×12Ω=4.8V,因串联电路中总电压等于各分电压之和，所以，电压表的示数：U R=U−U1.=18V−4.8V=13.2V,故 B 不正确；(3)当电压表的示数U R′=15V时，滑动变阻器接入电路中的电阻最大，此时灯泡两端的电压: U1′=U−U R′= 18V−15V=3V,因串联电路中各处的电流相等所以，此时电路中的电流：I′=U L′R L =3V12Ω=0.25A滑动变阻器接入电路中的最大阻值：R′=U R′I′=15V0.25A=60Ω,故 C不正确；(4)灯泡的额定电流为0.5A，电流表的量程为0~0.6A，则电路中的最大电流. I′′=0.5A,此时电路中的总电阻：R总=UI′′=18V0.5A=36Ω,滑动变阻器接入电路中的最小阻值：R′′=R∗−R L=36Ω−12Ω=24Ω,故 D 正确.2.答案 D解析 (1) S闭合, S₁、S₂断开时的等效电路图如图一所示I1.=I=U1R1=2VR1,灯泡功率P L=I2R L=(2VR1)2R I.=4W,则R L=R12,已知R₂=0.5R₁,则R L=R12=4R22,(2) 开关S、S₁、S₂都闭合时的等效电路图如图二所示通过灯泡与电阻的电流之比为：I2 Iν=U′R2U′=RνR2=4R2R2=4R2,I2=4I1′R2;电路电流I1.+I2=2.5A,I L′+4I1.′R2=2.5A①P₁′=I₁′²R₁=1W,因为R1.=4R22,所以4I₁'²R₂²=1W, I₁'R₂=0.5 ②把②代入①解得：I1.′=0.5A,I2=2A,把 IL'=0.5A 代入②解得, R₂=1Ω,所以R L=R12=4R22,所以R₁=2Ω, R₁=4Ω,I L=I=U1R1=2VR1=2V2Ω=1A,U=Uv+IRL=2V+1A×4Ω=6V, U'= IL'RL=0.5A×4Ω=2V;先后所使用两挡电源电压之比为U:U′=3: 1开关S、S₁、S₂都闭合时电路的总功率P′=U′I′=2V×2.5A=5W;故 ABC正确，不符合题意；D说法错误，符合题意.3.答案 B解析当把该电源接在A、B 两个接线端时，电阻 R₁与 R₂、R 串联在电路中; 电阻R₁=18Ω,消耗的电功率P₁=4.5W;则U1=√P1R1=√4.5W×18Ω=9V;由串联的分压规律可得：U1U2=R1R2;则U2=R2U1R1=R2×9V2R2=4.5V;因为 R 两端的电压为34U,U1+U2=U−34U,即: 9V+4.5V=14U;解得:U=54V.所以R 两端的电压U R=34U=34×54V=40.5V;由串联电路的电压规律可得：U1U R =R1R;则R=U R R1U1=40.5V×18Ω9V=81Ω;电路总电功率为P AB=U2R8=U2R+R1+R2=(54V)281Ω+18Ω+9Ω=27W;当把该电源改接在C、D两个接线端时，电阻R₃、R₄与R 串联在电路中，R 两端的电压为12U;则U3.4=U R′=12U;由串联电路的电压规律可得：R₃+R₄=R;则R₄=R−R₃=81Ω−18Ω=63Ω;电路总电功率为P cD=U2R∗′=U2R+R3+R4=(54V)281Ω+18Ω+63Ω=18W;故P ABP cD =27W18W=32;综上分析可知B选项正确. 故选 B.4.答案 A解析 (1) R₁两端的电压U R1=U−U2,ΔU R1=ΔU2,R1=ΔU R1I =ΔU2I,故 A正确;滑片由B端向A 端滑动过程中，电路电流减小，所以电阻 R₁消耗的电功率减小，而不是增大,故 B 错误;(2)将滑动变阻器的滑片 P 由 B 端向 A 端滑动一段距离，接入电路中的电阻变，电路中的总电阻变大，I=UR,所以电路中的电流变小即电流表的示数变小，R₁两端的电压变小即电压表 V₁的示数变小，因为串联电路中总电阻等于各分电阻之和，所以 R₂和滑动变阻器两端的电压之和变大即电压表 V₂的示数变大，故C不正确；因为电压表 V₂的示数变大，电流表的示数变小，所以电压表 V₂示数与电流表示数的比值变大，故 D不正确.5. 答案 D解析由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流.灯泡正常发光时的电压为 6V，功率为 3W，因为串联电路中各处的电流相等所以根据P=UI 可得，电路中的电流：I=P1U L =3W6V=0.5A,因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压： U R =U −U L =18V -6V=12V, 滑动变阻器的功率: P =U R I =12V×0.5A=6W; 灯泡的电阻: R L =U L I L= 6V0.5A =12Ω,因为灯泡的额定电流为0.5A ，电流表的量程为0.6A ，所以电路中的最大电流为Imax =0.5A,此时电路中的总电阻：R 总 =UImax=18V0.5A =36Ω,因为串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小值： R min =R 总−R 1=36Ω−12Ω=24Ω, 故 B 错误; 当电压表的示数为 15V 时,灯泡两端的电压： U 1min =U −U 动=18V −15V =3V ，此时灯泡的电 功率最小， 为 Pₘᵢₘ=U 1,minn2R L=(3V )212Ω=0.75W;故 C 错误;电路中的电流： I min =U 1,mn R 1.=3V 12Ω=0.25A,故A 错误;滑动变阻器接入电路中的最大阻值： R Umax2=U Rmax I min=15V0.25A =60Ω,滑动变阻器的功率最小为 P 水=U Rmax2R m`x=(15V )260Ω=3.75W;所以滑动变阻器 R 的电功率允许的变化范围为3.75W~6W, 故D 正确. 6.答案 5解析 当开关 S ₁、S ₂都闭合时，等效电路图如图1所示；滑动变阻器的滑片保持不动，只有 S ₁闭合时，等效电路图如图2所示.因串联电路中总电压等于各分电压之和，所以，图1中 R ₂两端的电压 U₂=U −Uᵥ=9V −5V=4V, 图2中R ₂两端的电压 U₂′=U −Uᵥ′=9V-6V=3V由 I =UR 可得：U 2U 2′=I 1R 2I 2R 2=I 1I 2=4V 3V=43,因只有S ₁闭合时电路中的总电阻大于两个开关都闭合时的总电阻，所以两个开关都闭合与只有S ₁闭合时，电路中的电流变小即 I₂=I₁−0.2A, 则 I1I 2=I 1I1−0.2A=43, 解得： I₁=0.8A,I₂=0.6A,图 1 中: R₂= U2I 1=4V0.8A =5Ω. 7.答案D解析 将滑动变阻器的滑片P 由b 端向a 端滑动一段距离，接入电路中的电阻变小，电路中的总电阻变小，由 I =UR 可知，电路中的电流变大即电流表的示数变大，所以 △I>0，由U =IR,灯泡两端电压变大,所以. △U₁>0,由U=IR, R ₁两端电压U ₁变大, △U₂=U −U₁变小，即 △U₂<0.所以 ABC 错误, D 正确.8. 答案 C解析 当滑片位于最左端时电路为 R ₂的简单电路，此时电路中的电流最大，由乙图可知Imax= 0.6A, 由 I =UR可得， 电源的电压： U =IₘₐₓR₂=0.6A ×R₂;当滑片 位于最右端时，滑动变阻器的最大阻值R ₁与电阻R ₂串联，电压表测R ₁两端的电压，此时电路中的电流最小；由乙图可知， U₁=10V,Iₘᵢₘ=0.1A,变阻器 R ₁接入电路的最大阻值： R 1=U 1Imin= 10V0.1A =100Ω,故 C 正确;因为串联电路中总电压等于各分电压之和，所以 电 源 的 电 压 U =IₘᵢₘR₂+U₁=0.1A × R₂+10V, 因为 电 源 的电 压 不 变，所以( 0.6A ×R₂= 0.1A ×R₂+10V, 解得： R₂=20Ω,故 D 不正确；电源的电压 U =0.6A ×R₂=0.6A ×20Ω=12V ，故 A 不正确；电路消耗的最大电功率：Pmax = Imax U = 0.6A×12V = 7.2W, 故 B 不正确.9.答案 AD解析因定值电阻的阻值不变所以，由I=UR可得，前后两次电压分别为：U₁=I₁R,U₂=I₂R,所以，电压增加量△U=U₂−U₁=I₂R−I₁R=(I₂−I₁)R=△IR,变形可得R=UI,故 A 正确、B错误;由P=UI 可得，前后两次电阻消耗的功率分别为：P₁=U₁I₁, P₂=U₂I₂所以，电功率增加量△P=P₂−P₁=U₂I₂−U₁I₁因ΔU△I=(U₂−U₁)(I₂−I₁)=U₂I₂−U₂I₁−U₁I₂+U₁I₁,所以, △P≠△U△I, 故C错误;△U(I₁+I₂)=(U₂−U₁)(I₁+I₂)=(I₂R−I₁R)(I₁+I₂)=(I₂−I₁)(I₁+I₂)R=(I22−I12)R=I22R−I12R=P2−P1=P,故 D 正确.10.答案A解析当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的电流减小；则滑动变阻器两端电压增大，R₁、R₂两端电压减小；因为串联电路中总电阻等于各分电阻之和，所以电压增加的量等于电压减小的量，即△U₀=△U₁+△U₂,故 A 正确.11.答案ABD解析 A. 开关S断开时，电路开路，电压表直接接在电源两端，故电压表测得是电源电压. 故 A 正确;B. 电路接通后，灯泡，定值电阻以及滑动变阻器串联在电路中，电压表测得是灯泡和定值电阻两端的电压.根据灯泡的额定电压和额定功率可计算出灯泡的电阻R =12Ω.灯泡的最小功率即是滑动变阻器接入电路中阻值最大的时候. 因为当电路中的电阻最大，电压一定, 由欧姆定律I=UR =18V12Ω+10Ω+50Ω=0.25A知：此时电路中电流最小，R₁不变，故此时灯泡的实际功率 P= I²RL最小, P = I²RL = 0.25A×0.25A×12Ω=0.75W. 故 B 正确;C. 开关接通后，由于电压表测得是灯泡和定值申.阻两端的电压. 申，压表的示数减少1V，滑动变阻器两端的电压应增加 1V，如果开关没接通，电压表的示数不变. 故 C错误；D.小灯泡L正常发光时，电路中的电流I= 3W6V= 0.5A,故此时电路中电压表的示数为：U=0.5A× (10Ω+12Ω) =11V.故滑动变阻器两端的电压为：18V-11V =7V, 故滑动变阻器的功率为: P=UI=7V×0.5A=3.5W. 故D正确.12.答案 A解析因为 P = UI, 所以I侧=P汤U侧=3W6V=0.5A灯泡的电阻：R L.=U总I侧=6V0.5A=12Ω;由图可知，R总=R+R L.+R肉,当滑动变阻器的连入电阻为零时，灯正常发光即: I1=UR L+R =9V12Ω+R=0.5A,所以R=6Ω; 又因为电压表量程为0~3V所以滑动变阻器两端的最大电压为3V，当电压表示数为U₂=3V时，灯泡及保护电阻上的电压：U₁=U−U₂=9V−3V=6V;此时电路中的电阻最大，由欧姆定律可知，电路中的电流最小，I′N=U−3VR L+R =9V−3V12Ω+6Ω=13A≈0.33A;此时滑动变阻器的最大接入电阻：R′=U稀I I =3V1A=9Ω;由以上分析可知: 电流表的示数变化范围为0.33A~0.5A电压表的示数变化范围为0V~3V.13.答案 C解析由电阻R 允许消耗的最大电功率为0.9W,所以通过电阻 R 的最大电流为I = √PR =√0.9W10Ω=0.3A<0.5A<0.6A,即电路中的最大电流为0.3A，故 A 选项错误；此时R 两端的电压为UR = IR = 0.3A×10Ω=3V，此时滑动变阻器两端的电压为U₀=U−U R=6V−3V=3V,滑动变阻器接入电路的最小电阻为R0=3V0.3A=10Ω,故 B 选项错误；当滑动变阻器电阻全部接入电路时，即 R₀'= 20Ω, 电路中的电流为I′=UR+R o′=6V10Ω+20Ω=0.2A,R 两端的电压为U R′=I′R=0.2A×10Ω=2V,所以电压表示数最大的变化量为1V，故C选项正确；设滑动变阻器接入电路的电阻为R₀"时消耗的最大功率此时电路中的电流为I′′=UR+R0′′=6V10Ω+R0′′,滑动变阻器的功率为P=(I′′)2R0′′=(6V10Ω+R0′)2R0′′=当R₀′′=10Ω,滑动变阻器的功率最大P最大 =0.9W, 故 D选项错误.14.答案0Ω~20Ω解析当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由图象知：电路电流I=0.2A，滑动变阻器两端的电压U₂=4V;滑动变阻器的最大阻值为R2=U2I =4V0.2A=20Ω;由图象知电路电流为I'=0.6A时, 滑动变阻器两端电压U′₂=0V,此时滑动变阻器接入电路的阻值为0Ω；所以滑动变阻器 R₂的阻值变化范围为0~20Ω.15.答案 BCD解析当电阻箱接入电路中的电阻为0时，电路为R₂的简单电路，由图象可知，电路中的最大电流Imax =0.6A,由I=UR可得，电源的电压：U=IₘₐₓR₂=0.6A×R₂,当电阻箱接入电路中的电阻最大时，电阻箱的最大阻值R₁与电阻 R₂串联，电压表测R₁两端的电压，电路中的电流最小，由图象可知，电压表的示数U₁=10V,电路中的最小电流Iₘᵢₘ=0.1A,则电阻箱 R₁的最大阻值：R1=U1I min =10V0.1A=100Ω,故 D正确;因串联电路中总电压等于各分电压之和，所以，电源的电压：U=IₘᵢₘR₂+U₁=0.1A×R₂+10V,因电源的电压不变，所以，0.6A ×R₂=0.1A×R₂+10V,解得：R₂=20Ω,故 B正确;电源的电压U=0.6A×R₂=0.6A×20Ω=12V, 故 A 不正确;电路消耗的最大电功率：Pₘₐₓ=IₘₐₓU=0.6A×12V=7.2W, 故C正确.16.答案PR1U解析当滑动变阻器接入电路的阻值为零，电路中只有 R₁，则电路消耗的功率P=U2R1;当滑动变阻器全部连入时，电路中电阻变大.电流变小.则电路消耗的总功率变小；因为当滑动变阻器的滑片 P从一端滑到另一端时，电路消耗的总功率的变化量为△P此时电路消耗的总功率为P′=P−P=U2R1-△P;根据 P=UI 可知：此时电路中的电流为I= P′U =U2R1−PU=UR1−PU,R₁两端的电压U1=IR1=(UR1−PU)R1=U−PR1U,根据串联电路的电压等于各部分电路两端电压之和可得：变阻器两端的电压U′=U−U1=U−(U−PR1U )=PR1U;因为当滑动变阻器接入电路的阻值为零，变阻器两端的电压为零；所以滑动变阻器两端的电压变化量|△U |= U′=PR1U.17.答案U(1+P2P1)解析小灯泡L₁和 L₂并联接到电压为U 的电源两端时因为并联电路中各支路两端的电压相等，且都正常发光所以根据P=UI 可得，两灯泡的额定电流分别为：I1=P1U ,I2=P2U;因为串联电路中各处的电流相等，且P₁>P₂, 所以I₁>I₂所以两灯泡串联时,电路中的最大电流为 I₂因为P=U2R ,所以两灯泡的电阻分别为：R1=U2P1;R2=U2P2;因为串联电路中总电阻等于各分电阻之和，所以串联时电路两端的最大电压：Uₘᵤₓ=I2(R1+R2)=P2 U ×(U2P1+U2P2)=U(1+P2P1).。

中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。

当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。

求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。

中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。

当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。

（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。

（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

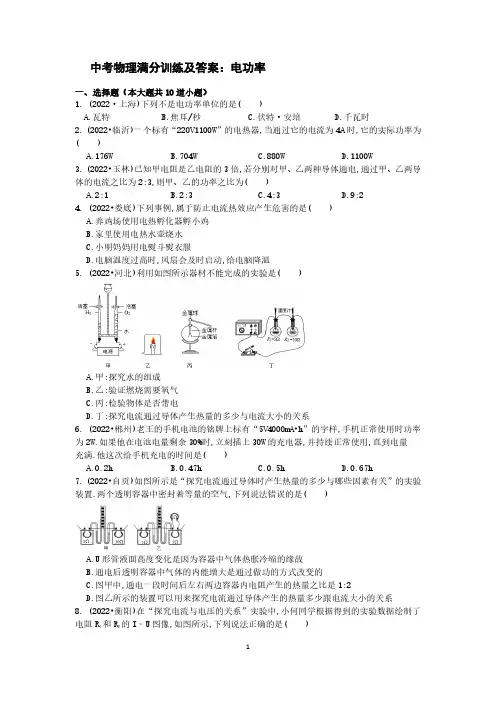

中考物理满分训练及答案：电功率一、选择题（本大题共10道小题）1. (2022·上海)下列不是电功率单位的是( )A.瓦特B.焦耳/秒C.伏特·安培D.千瓦时2. (2022•临沂)一个标有“220V1100W”的电热器,当通过它的电流为4A时,它的实际功率为( )A.176WB.704WC.880WD.1100W3. (2022•玉林)已知甲电阻是乙电阻的3倍,若分别对甲、乙两种导体通电,通过甲、乙两导体的电流之比为2:3,则甲、乙的功率之比为( )A.2:1B.2:3C.4:3D.9:24. (2022•娄底)下列事例,属于防止电流热效应产生危害的是( )A.养鸡场使用电热孵化器孵小鸡B.家里使用电热水壶烧水C.小明妈妈用电熨斗熨衣服D.电脑温度过高时,风扇会及时启动,给电脑降温5. (2022•河北)利用如图所示器材不能完成的实验是( )A.甲:探究水的组成B.乙:验证燃烧需要氧气C.丙:检验物体是否带电D.丁:探究电流通过导体产生热量的多少与电流大小的关系6. (2022•郴州)老王的手机电池的铭牌上标有“5V4000mA•h”的字样,手机正常使用时功率为2W.如果他在电池电量剩余30%时,立刻插上30W的充电器,并持续正常使用,直到电量充满.他这次给手机充电的时间是( )A.0.2hB.0.47hC.0.5hD.0.67h7. (2022•自贡)如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是( )A.U形管液面高度变化是因为容器中气体热胀冷缩的缘故B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1:2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系8. (2022•衡阳)在“探究电流与电压的关系”实验中,小何同学根据得到的实验数据绘制了电阻R1和R2的I﹣U图像,如图所示,下列说法正确的是( )A.R1与R2的阻值之比是1:2B.R1与R2串联接在3V的电源两端,R1消耗的功率是0.9WC.R1与R2串联接在3V的电源两端,通过R1与R2的电流之比是2:1D.R1与R2并联接在3V的电源,电路消耗的总功率是2.7W9. (2022•岳阳)如图,电源电压不变,定值电阻R1＝20Ω,小灯泡L标有“8V4W”字样(灯丝电阻不变),电流表量程为0～3A.当只闭合开关S,滑动变阻器R2的滑片P从b端滑动到某一位置时,变阻器连入电路中的阻值减小了16Ω,电流表示数增大了0.2A,此时小灯泡恰好正常发光.在保证电路安全的情况下,都正确且无漏选的一组是( )①电源电压为12V②R2的最大阻值为24Ω③开关都闭合时,R2的最大功率为28.8W④在电流表有示数的情况下,电路消耗的总功率最小值为3.6WA.①②B.①②④C.①③④D.①②③④10. (2022•广安)利用如图所示的装置测量小灯泡的电功率,电源电压恒定不变,小灯泡上标有“3.8V“字样.如果闭合开关,实验操作过程中出现了以下几种情况,分析错误的是( )A.无论怎样移动滑动变阻器的滑片,小灯泡不亮,电压表的示数几乎等于电源电压,电流表几乎无示数,原因可能是小灯泡断路B.无论怎样移动滑动变阻器的滑片,小灯泡很暗且亮度不变,原因是滑动变阻器同时接入两个下接线柱C.当小灯泡的实际电压为2.5V时,要测量小灯泡的额定功率,需将滑片向左移动D.电压表无示数,小灯泡不亮,可能是小灯泡短路二、填空题（本大题共8道小题）11. (2022•黑龙江)如图,灯L标有“4V2W”,R＝20Ω,闭合开关S时,灯L正常发光(灯丝的电阻不受温度影响),电流表示数为A,通电1min电路中产生的热量为J.12. (2022•牡丹江)如图所示,R1＝10Ω,R2＝5Ω,闭合开关,电压表的示数为3V,电源电压U ＝V,R1的电功率P1＝W,通电10s后,R2消耗的电能W2＝J.13. (2022·上海浦东新)在10秒内通过某导体横截面的电荷量为4库,则导体中的电流为________安,此过程中电流做功24焦,则导体两端的电压为________伏.若该导体两端的电压增加为10伏,则该导体的电阻为________欧.14. (2022•苏州)某型号的电水壶有加热和保温两个挡位,其电路如图所示.当S闭合、S1断开时,电水壶处于挡,加热和保温的功率分别为1200W和44W.用它把质量为1kg、初温为20℃的水加热到100℃,用时400s,则水吸收的热量是J,此过程中电水壶的效率η＝%.[c水＝4.2×103J/(kg•℃)]15. (2022•德阳)如图所示的电路中,电源电压U＝10V,R1＝5Ω,R2＝20Ω.只闭合S1时,电路中的工作电流是A;当只闭合S2时电路消耗功率为P,只闭合S1和S3电路消耗的功率为P',则两次功率之比P:P'等于.16. (2022•南通)某品牌能热水器具有电加热功能.太阳能属于能源,电加热器的功率为2.1kW,则加热两小时消耗的电能为kW•h;热水器储水100kg,水的比热容为4.2×103J/(kg•℃),某天阳光照射水温升高60℃,水吸收的热量为J,要产生同样多的热量,需要电加热s.17. (2022•辽宁)如图甲所示,电源电压为5V,电流表量程为0～0.6A,电压表量程为0～15V.在保证所有元件安全的情况下,只闭合开关S、S1,最大范围移动滑动变阻器滑片,绘制出电流表示数与电压表示数关系的图象,如图乙所示.只闭合开关S、S2,最大范围移动滑动变阻器滑片,绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图象,如图丙所示.滑动变阻器R1的最大阻值为Ω,灯泡的额定功率为W,以上两种情况,电路最大功率为W.18. (2022•陕西)如图-1所示电路,电源电压不变,L是额定电压为2.5V的小灯泡,R为滑动变阻器.闭合开关,滑片P在某两点间移动的过程中,电流表A与电压表V1的示数变化关系如图-2所示.当电流表示数为0.2A时,两电压表的示数相等,则电源电压为___V.小灯泡正常工作时的电流为A,此时滑动变阻器接入电路的阻值为Ω,电路的总功率为W.三、实验题（本大题共5道小题）19. (2022·上海)某同学做“测小灯泡电功率”的实验,他将电源(电源电压为2伏的整数倍)、待测小灯(额定电压为6伏,如果实际电压超过7.5伏时小灯会损毁)、电流表、开关串联.并将电压表并联入电路.实验时,他将电压表的示数U V,电流表的示数I A,以及两者的乘积U V I A 记录下来,表格中为部分数据.(1)电压表并联在_________________两端(选填“小灯泡”或“滑动变阻器”);(2)求出电源电压U___________________(需写出主要计算过程);(3)求出小灯的额定电功率P额_______________(需写出主要计算过程).20. (2022•青岛)探究电流通过导体产生的热的多少与什么因素有关实验小组同学猜想:电流通过导体产生的热可能与通过导体的电流、导体的电阻和通电时间有关.于是他们利用如图器材进行了探究实验.甲、乙、丙三个装置的透明容器中各有一段电阻丝,容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化.(1)选用组合,并将它们联接到电源两端进行实验,可以探究电热与电阻的关系.(2)选用乙、丙组合,串联接到电源两端进行实验,可以探究电热与的关系,其中15Ω电阻的作用是.(3)选用乙、丙组合,串联接到电源两端进行实验,发现乙装置U形管中液面无高度差,丙装置U形管中液面有高度差,产生此现象的原因可能是乙装置.21. (2022•金华)学习小组开展“测量小灯泡的功率”实验,实验电路如图甲,绘制出小灯泡的I-U关系曲线如图乙,已知小灯泡的额定电压为3.8V,电源电压恒为6V.回答下列问题:(1)闭合开关后移动变阻器的滑片,当电压表示数为V时,读出电流表示数,即可计算小灯泡的额定功率;(2)实验时,变阻器的滑片向左移动过程中,电流表与电压表示数的比值将(选填“变大”“不变”或“变小”).22. (2022南京模拟)在“测量小灯泡额定功率”的实验中,实验器材有:两节新干电池、电流表、电压表、额定电压2.5V的小灯泡,滑动变阻器、开关,导线若干,实物电路如图甲所示.(1)甲图中有一根导线连接错误,在导线上画“×”并在图上改正(所画的导线不能交叉).(2)改正错误后进行实验,根据实验数据描出的小灯泡的I﹣U图象如图乙所示,则小灯泡额定功率是W.(3)仅用该实验装置中的器材,以下探究活动不能够完成的是.A.测量小灯泡的电阻B.探究串联电路电流的特点C.探究串联电路电压的特点D.探究电流与电压的关系(4)完成上面实验后,小明又设计了如图丙所示的电路,测出了额定电流为I额小灯泡L2的额定功率.实验方案如下:(电源电压不变,滑动变阻器R1的最大阻值为R1,滑动变阻器R2的最大阻值为R2)①只闭合开关S和S2,移动R1滑片,使电流表示数为I额.②只闭合开关S和S1,保持R1滑片位置不动,移动R2滑片,使电流表的示数为I额.保持滑动变阻器R2的滑片位置不动,将另一个滑动变阻器滑片移到最左端,电流表的示数为I1,再将此滑动变阻器的滑片移到最右端,电流表的示数为I2,则小灯泡额定功率的表达式P额＝.(用I额、I1、I2、R1、R2中的字母表示)23. (2022•黑龙江)在“测量小灯泡的电功率”实验中,电源电压为4.5V,小灯泡额定电压为2.5V,图甲是未连接完整的实验电路:(1)连接实验电路的过程中,开关应;(2)用笔画线代替导线,将图甲的实验电路连接完整(要求滑动变阻器的滑片P向B端移动时电流表的示数变大);(3)闭合开关后,小明发现小灯泡不发光,电流表示数几乎为零,电压表示数接近4.5V,则电路的故障可能是(填一种情况即可);(4)排除故障后,调节滑动变阻器的滑片,如图乙所示,电压表的示数为V,为了测小灯泡的额定功率,应将滑片向(选填“A”或“B”)端移动;(5)改变滑片P的位置,获得多组对应的电压、电流值,绘制了如图丙所示的I-U图像,由图像可知,小灯泡的额定功率为W;(6)由图丙可知小灯泡正常发光时的电阻是Ω,小灯泡的电阻是变化的,原因是灯丝电阻受的影响.四、综合题（本大题共2道小题）24. (2022•江西)如图所示,已知电源电压恒为8V,小灯泡上标有“6V3W”.(1)求小灯泡正常发光时的电流和电阻;(2)闭合开关S,移动滑片P,使小灯泡正常发光,求此时滑动变阻器连入电路中的电阻和电路消耗的总功率.25. (2022•凉山州)某品牌电热水壶铭牌中部分参数如表所示,现将其接入220V电路中,向壶内盛入1.5L的水,在标准大气压下将水从20℃加热至沸腾,求:(1)此过程中壶内水吸收了多少热量;(2)该电热水壶正常工作时电阻是多大;(3)若烧水实际耗时为10min,求此过程电热水壶的热效率是多少一、选择题（本大题共10道小题）1. 【答案】D2. 【答案】解:(1)由P＝UI可得,正常工作时的电流I＝＝5A,由I＝可得,电热器内电热丝的电阻:R＝＝44Ω,(2)当通过它的电流为4A时,该电热器的实际功率:P实际＝(I实际)2R＝(4A)2×44Ω＝704W.故选:B.3. 【答案】解:由题意可知,R甲＝3R乙,甲、乙两导体的电流之比为I甲:I乙＝2:3,则甲、乙的功率之比＝＝×＝×3＝×3＝.故选:C.4. 【答案】解:ABC、用电热孵化器孵小鸡、使用电热水壶烧水、用电熨斗熨衣服,都是将电能转化为内能,属于利用电流的热效应,故ABC不符合题意;D、电脑温度过高时,风扇会及时启动,给电脑降温,是为了防止电热产生危害,故D符合题意.故选:D.5. 【答案】故选:D.6. 【答案】解:手机充满电储存的电能为:W＝UIt＝5V×4000×10﹣3A×1h＝20W•h,需要充的电能W＝Wη＝W充﹣W用＝P1t﹣P2t,充满需要的时间t＝＝＝0.5h.故选C.7. 【答案】解:A.电流通过导体产生的热量不能直接显示出来,容器中空气会由于热胀冷缩而出现高度差,由此反映出产生的热量多少,故选项A说法正确;B.容器中气体的内能增大是通过电阻丝将热量传递给气体的,故气体内能增大是通过热传递的方式改变的,故选项B说法错误;C.甲图中电阻之比为:R1:R2＝5Ω:10Ω＝1:2;串联电路中电流相等,故电流之比为:I1:I2＝1:1;图甲中电阻产生热量之比为:＝＝＝,故C正确;D.图乙中容器中电阻相等,根据串并联电路关系可知,他们的电流不等,并联电阻支路中电流为干路电流的一半,两边容器中电阻的电流不同,可以用来探究产生热量与电流大小的关系,故选项D说法正确.故选:B.8. 【答案】解:A、根据欧姆定律,由图可得,电阻R1与R2的阻值:R1＝＝＝10Ω,R2＝＝＝5Ω,R1与R2的阻值之比是:2:1,故A错误;B、R1与R2串联接在3V的电源两端,根据串联分压的特点,R1与R2的阻值之比是:2:1,R1与R2的电压之比是:2:1,即R1两端的电压是2V,R1消耗的功率:P1＝＝＝0.4W,故B错误;C、R1与R2串联接在3V的电源两端,根据串联电路的电流处处相等,通过R1与R2的电流之比是1:1,故C错误;D、R1与R2并联接在3V的电源,电路消耗的总功率是:P总＝P1′+P2＝+＝+＝2.7W,故D正确.故选:D.9. 【答案】解:(1)当开关S闭合,S1、S2断开,滑动变阻器的滑片P在b端时,滑动变阻器接入电路最大阻值,R与L串联接入电路,此时通过电路的电流为I1,滑动变阻器的滑片P从b 端滑动到某一位置时,滑动变阻器接入电路中的阻值减小了16Ω,由欧姆定律可知,此时电路中的电流变大,电流表示数变化了0.2A,电路中的电流增加0.2A,此时小灯泡恰好正常发光,此时通过电路的电流为I2,则I2＝I L＝＝＝0.5A,所以滑动变阻器的滑片P在b端时电路的电流:I1＝I2-ΔI＝0.5A-0.2A＝0.3A,灯泡的电阻:R L＝＝＝16Ω,串联电路总电阻等于各分电阻之和,由欧姆定律可知,滑动变阻器的滑片P在b端时电源电压:U＝I1(R滑+R L)＝0.3A×(R滑+16Ω)------①,滑动变阻器的滑片P从b端滑动到某一位置时电源电压:U＝I2(R滑′+R L)＝0.5A×(R滑-16Ω+16Ω)------②,①②两式联立,解得:R滑＝24Ω,U ＝12V,故①、②正确;(2)当开关S、S1、S2都闭合时,滑动变阻器和定值电阻并联接入电路,灯泡被短路,并联电路各支路两端电压相等,通过定值电阻的电流:I0＝＝＝0.6A,因为并联电路干路电流等于各支路电流之和,电流表测干路电流,电流表量程为0～3A,当电流表示数达到最大时,通过滑动变阻器的电流最大,则通过滑动变阻器的最大电流:I′＝I-I0＝3A-0.6A＝2.4A,所以滑动变阻器的最大功率为:P＝UI′＝12V×2.4A＝28.8W,故③正确;(3)当开关S闭合,S1、S2断开,滑动变阻器的滑片P在b端时,滑动变阻器接入电路最大阻值,R 与L串联接入电路,此时通过电路的电流最小,最小为I1＝0.3A,电路消耗的总功率最小值为:P′＝UI1＝12V×0.3A＝3.6W,故④正确.综合分析①②③④都正确.故选:D.10. 【答案】解:A、无论怎样移动滑动变阻器的滑片,小灯泡不亮,电流表几乎无示数,则电路可能断路;电压表的示数几乎等于电源电压,说明电压表与电源连通,原因是小灯泡断路,故A正确;B、无论怎样移动滑动变阻器的滑片,小灯泡很暗且亮度不变,则电路的电流很小,变阻器没有了变阻的作用,故原因是滑动变阻器同时接入两个下接线柱,故B正确;C、灯在额定电压下正常发光,实际电压为2.5V小于灯的额定电压3.8V,应增大灯的电压,根据串联电路电压的规律,应减小变阻器的电压,由分压原理,应减小变阻器连入电路中的电阻大小,故滑片向右移动,故C错误;D、电压表无示数,小灯泡不亮,若电流表有示数,可能是小灯泡短路;若电流表无示数,则可能整个电路断路,故D正确.故选:C.二、填空题（本大题共8道小题）11. 【答案】解:由图知R与L并联,电流表测干路电流,灯L正常发光,所以U＝U R＝U L＝4V, 由P＝UI可得通过灯泡的电流:I L＝＝＝0.5A,由欧姆定律可得通过R的电流:I R＝＝＝0.2A,由并联电路的电流特点可得电流表示数:I＝I L+I R＝0.5A+0.2A＝0.7A;通电1min电路中产生的热量:Q＝W＝UIt＝4V×0.7A×60s＝168J.故答案为:0.7;168.12. 【答案】解:闭合开关,两电阻并联,电压表测量电源电压,电压表的示数为3V,电源电压U＝3V,R1的电功率P1＝＝＝0.9W,通电10s后,R2消耗的电能W2＝t＝×10s＝18J.故答案为:3;0.9;18.13. 【答案】0.4 6 1514. 【答案】解:(1)由电路图可知,开关S闭合、S1断开时,两电阻串联,当开关S、S1闭合时,电路为电阻R1的简单电路,因串联电路中的总电阻大于任一分电阻,所以由P＝UI＝可知,电路为R1的简单电路时,电路中的电阻最小,电功率最大,电水壶为高温挡;R1、R2串联时,电路中的电阻最大,电功率最小,电水壶为低温挡;(2)将1kg、20℃的水加热到100℃,水吸收的热量:Q吸＝c水mΔt＝4.2×103J/(kg•℃)×1kg×(100℃﹣20℃)＝3.36×105J;由P＝得电水壶消耗的电能:W＝P加热t＝1200W×400s＝4.8×105J;加热水时热水壶的效率:η＝×100%＝×100%＝70%.故答案为:保温;3.36×105;70.15. 【答案】解:(1)只闭合S1时,只有R2接入电路,电路中的工作电流为:I2＝＝＝0.5A;(2)只闭合S2时,R1和R2串联,此时电路中的电流为:I串＝＝＝0.4A,此时电路消耗的功率为:P＝UI串＝10V×0.4A＝4W,只闭合S1和S3时,R1和R2并联,此时电路中的总电阻为:R并＝＝＝4Ω,此时干路电流为:I并＝＝＝2.5A,此时电路消耗的功率为:P'＝UI并＝10V×2.5A＝25W,所以两次功率之比P:P'＝4W:25W＝4:25.故答案为:0.5;4:25.16. 【答案】解:太阳能属于可再生能源,电加热器的功率为2.1kW,则加热两小时消耗的电能W＝Pt＝2.1kW×2h＝4.2kW•h;水吸收的热量Q吸＝cmΔt＝4.2×103J/(kg•℃)×100kg×60℃＝2.52×107J;要产生同样多的热量,消耗的电能W′＝Q吸＝2.52×107J,需要电加热的时间t′＝＝＝1.2×104s.故答案为:可再生;4.2;2.52×107;1.2×104.17. 【答案】解:(1)只闭合开关S、S1,灯泡与滑动变阻器R1串联,电压表测R1两端的电压,根据串联电路的分压原理可知,当滑动变阻器接入电路的电阻最大时,滑动变阻器两端的电压最大,由图乙可知,滑动变阻器两端的最大电压为4V,通过的最小电流为0.2A,由欧姆定律可知,滑动变阻器R1的最大阻值:R1大＝＝＝20Ω;当灯泡正常发光时,电路中的电流最大,由图乙可知此时电路中电流为0.5A,即灯泡的额定电流为0.5A;只闭合开关S、S2,灯泡与滑动变阻器R2串联,电压表测R2两端的电压,当灯泡正常发光时电路中的电流最大,由欧姆定律可知,此时滑动变阻器R2接入电路的电阻最小,由串联电路的分压原理可知,滑动变阻器R2两端电压最小,由图丙可知此时滑动变阻器R2两端的电压为2V,由串联电路的电压特点可知,灯泡额定的电压:U额＝5V-2V＝3V,所以灯泡的额定功率:P额＝U额I额＝3V×0.5A＝1.5W;(2)由P＝UI可知,电源电压一定时,电路中的电流最大时,电路的电功率最大,由题意可知,两次电路中灯泡正常发光时电路中的电流最大,因此两次电路中的最大电流都等于灯泡的额定电流,所以两次电路消耗的最大功率:P＝UI额＝5V×0.5A＝2.5W.故答案为:20;1.5;2.5.18. 【答案】解:由图-1可知,小灯泡与滑动变阻器串联,电压表V1测小灯泡两端的电压,电压表V2测滑动变阻器R两端的电压,电流表测电路中的电流;(1)根据图-2可知,当电流表示数为0.2A时,电压表V1的示数为U1＝1.5V,由题意可知,此时两电压表的示数相等,即U2＝U1＝1.5V,由串联电路的电压特点可知,电源电压:U＝U1+U2＝1.5V+1.5V＝3V;(2)小灯泡在额定电压下正常发光,因此小灯泡正常发光时其两端的电压U L＝U额＝2.5V,由图-2可知此时通过小灯泡的电流为I L＝0.25A,由串联电路的电流特点可知,此时电路中的电流:I＝I滑＝I L＝0.25A,由串联电路的电压特点可知,滑动变阻器两端的电压:U滑＝U-U L＝3V-2.5V＝0.5V,由欧姆定律可知,滑动变阻器接入电路的电阻:R滑＝＝＝2Ω,电路的总功率:P＝UI＝3V×0.25A＝0.75W.故答案为:3;0.25;2;0.75.三、实验题（本大题共5道小题）19. 【答案】滑动变阻器8伏 3.6瓦【详解】(1)[1]当U V=2V,U V I A=1.2W时,电路电流I1=0.6A当U V=6V,U V I A=2W时,电路电流I2=0.3A可知,随着被测电路两端电压升高,电路中电流变小,电压表应测量滑动变阻器.(2)[2]根据串联电路电压规律可知U=2V+U L,U=6V+U′L由如果灯泡实际电压超过7.5伏时小灯会损毁,可知6V<U<9.5V电源电压为2伏的整数倍,则电源电压为8V.(3)[3]当U V=2V时灯泡两端电压为6V额定电压,电路中电流为0.6A,灯泡的额定功率为16V0.6A 3.6WP U I==⨯=⨯额额20. 【答案】解:(1)要探究电热与电阻的关系,需要控制通过电阻的电流与通电时间相同,而电阻的阻值不同,因此选用甲和乙组合,将它们串联接到电源两端进行实验;(2)选用乙、丙组合,串联接到电源两端进行实验,则通过容器中电阻的电流不同,而电阻大小和通电时间相同,因此可以探究电热与电流的关系,其中15Ω电阻的作用是分流;(3)发现乙装置U形管中液面无高度差,丙装置U形管中液面有高度差,产生此现象的原因可能是乙装置漏气.故答案为:(1)甲、乙;串;(2)电流;分流;(3)漏气.21. 【答案】解:(1)小灯泡的额定电压为3.8V,当电压表示数为3.8V时灯泡正常工作,此时灯泡的功率为额定功率,读出电流表示数,即可计算小灯泡的额定功率;(2)图中,电压表测灯的电压,电流测灯的电流,当滑片向左滑动时,变阻器连入电路中的电阻变小,由欧姆定律,电路中电流变大,灯的电压变大,根据P＝UI,灯的功率变大,灯丝的温度升高,因灯丝的电阻随温度的升高而变大,故灯丝的电阻变大;由欧姆定律R＝,电流表与电压表示数的比值即灯的电阻的倒数,故电流表与电压表示数的比值将变小.故答案为:(1)3.8;(2)变小.22. 【答案】(1)如上所示:(2)0.625:(3)D:(4)②I额2•.23. 【答案】解:(1)为保护电路,连接实验电路的过程中开关应处于断开状态;(2)滑动变阻器选用“一上一下”两个接线柱串联接入电路,且变阻器的滑片P向右移动时电流表的示数变大,根据欧姆定律可知电路总电阻变小,则滑动变阻器接入电路的阻值变小,故应将滑动变阻器的右下接线柱与电源的负极接线柱相连,如图:(3)实验过程中,小明发现小灯泡不发光,电流表示数几乎为零,电压表示数接近4.5V,则电路可能断路,而电压表有示数而且等于电源电压,则电压表与电源接通,电路出现的故障是小灯泡断路;(4)闭合开关后,缓慢移动滑动变阻器的滑片P,同时观察电压表示数的变化;电压表选用小量程,分度值为0.1V,示数为1.9V;小灯泡的额定电压为2.5V,若要测得小灯泡正常发光时的电阻,应让灯泡两端的电压变大,让滑动变阻器两端的电压变小,根据串联分压特点可知,滑动变阻器接入电路的阻值应变小,滑片P应向B端移动;(5)由丙图可知,小灯泡正常发光时,通过灯泡的电流为0.25A,小灯泡正常工作时的电功率P ＝UI＝2.5V×0.25A＝0.625W.(6)由图象可知,小灯泡正常发光时,通过灯泡的电流为0.25A,根据欧姆定律可知小灯泡正常发光时的电阻R＝＝＝10Ω;分析图丙还发现灯泡电阻是变化的,其原因是灯丝的电阻受温度的影响.故答案为:(1)断开;(2)见解答图;(3)小灯泡断路;(4)1.9;B;(5)0.625;(6)10;温度.四、综合题（本大题共2道小题）24. 【答案】解:(1)由P＝UI可知,小灯泡正常发光时的电流:I L＝I额＝＝＝0.5A,由欧姆定律可知,小灯泡正常发光时的电阻:R L＝＝＝12Ω;(2)由电路图可知,小灯泡和滑动变阻器串联,电压表测小灯泡两端的电压,电流表测电路中的电流,由欧姆定律可知,小灯泡正常发光时电路中的总电阻:R＝＝＝16Ω,由串联电路的电阻特点可知,此时滑动变阻器连入电路中的电阻:R滑＝R﹣R L＝16Ω﹣12Ω＝4Ω,电路消耗的总功率:P＝UI＝8V×0.5A＝4W.25. 【答案】解:(1)由ρ＝可得,水的质量:m＝ρ水V＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg,在一标准大气压下,水的沸点为100℃,将1.5kg的水从20℃加热至沸腾需要吸收的热量:Q吸＝c水m(t2﹣t1)＝4.2×103J/(kg•℃)×1.5kg×(100℃﹣20℃)＝5.04×105J;(2)由P＝得,该电热水壶正常工作时电阻:R＝＝＝48.4Ω;(3)烧水实际耗时10min消耗电能:W＝Pt＝1000W×10×60s＝6×105J,此过程电热水壶的热效率:η＝×100%＝×100%＝84%.。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。

(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。

查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。

（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。

（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

中考物理《欧姆定律、电功率》专项练习题(附带答案)一、选择题1.空调、洗衣机、电视机和电冰箱，额定功率最接近1kW的是（）A. 空调B. 洗衣机C. 电视机D. 电冰箱2.一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（）A. 灯丝电阻增大，功率增大B. 灯丝电阻减小，功率增大C. 灯丝两端电压增大，功率增大D. 灯丝中电流增大，功率减小3.电阻R1和R2串联在电路中时，电功率比为1：2，如R1和R2并联在电路中，电功率之比为（）A. 1：4B. 1：2C. 2：1D. 4：14.如图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则（）A． R2的电功率一定减小 B． R2的电功率一定增大C．电流表的示数增大 D．电压表的示数减小5.如图所示，L1“3V 3W”、L2“3V 1.5W”。

灯丝电阻不变，电源电压3V．开关S闭合后，下列说法正确的是（）A．L1和L2的电阻之比是2：1 B．L1和L2的电流之比是1：2C．L1两端电压是2V D．两灯消耗的总功率是1W6.如图，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，电路通电时间为3min.下列说法中不正确的是（）A. 电源电压为6VB. 电阻R2的阻值为30ΩC. 电路的总功率为3WD. 这段时间电路消耗的电能为9J二、填空题7.有一只标有“3.8V 0.3A”的小灯泡。

其中“3.8V”是指小灯泡的。

将小灯泡接在3.0V的电路中，实际的电功率是W．（灯丝电阻不变，结果保留两位小数）8.如图所示，小灯泡L上标有“8V 8W“字样，闭合开关S后，电流表的示数为0.5A。

若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是W，小灯泡在1min内消耗的电能是J。

9.如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯泡正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡正常发光时的电流为_________A；通电10s，定值电阻R产生的热量为__________J。

中考物理《电功和电功率的计算》专项练习题(附答案)一、单选题1．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同2．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W3．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P ④P＞Ⅰ2（R1+R2）A．①②B．②③C．①④D．③④4．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联在电路中，另有一只电压表接在了A、B、C三接线点中的某两点之间．闭合开关S后，当滑片P移至某一端点时，电流表示数为0.4A，电压表示数为8V，再将滑片P移动至另一位置时，电流表示数为0.6A，电压表示数为6V．则下列说法正确的是（）A．电压表接在了A、B两点之间B．电源电压为14VC．在滑动变阻器滑片从b端移动到a端的过程中，定值电阻R0的最大功率为19.6WD．在滑动变阻器滑片从b端移动到a端的过程中，电路消耗的总功率变化了9.6W5．如图甲所示，电源电压恒为4.5V，小灯泡L上标有“2.5V“字样；图乙是通过小灯泡L的电流I与其两端电压U的关系图．闭合开关S，电流表示数为0.2A，下列说法正确的是（）A．此时小灯泡L的电阻值为10ΩB．通电10s电路消耗的电能为90JC．小灯泡L的实际电功率为0.5W D．电阻R的阻值为15Ω6．某洗衣机说明书所列数据如表所示，下列说法正确的是（）额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为30ND．洗衣机接在110V的电路中，实际消耗功率为220W7．图甲是某同学“探究电流与电压关系”的电路图，闭合开关S后，滑动变阻器的滑片P从a端移至b 端的过程中，电流表和电压表的示数（I﹣U）如图乙所示，则下列说法正确的是（）A．R0的电阻值是0.2ΩB．该电路最小功率0.05WC．滑动变阻器的总电阻是5ΩD．滑动变阻器R的电功率先变大后变小8．将“3V 1W”和“6V 3W”的灯泡串联接在电源电压是6V的电路上，则它们消耗的Ω实际功率之比是（）A．3Ⅰ4B．4Ⅰ3C．1Ⅰ3D．3Ⅰ19．某同学设计了如图的双向开关电路，电源电压保持不变，灯L l标有“6V 6W”字样，灯L2标有“9V 4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法中正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为15VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为3ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为4：310．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W11．图为某电磁炉与液晶电视的产品铭牌。

2024年中考物理复习真题训练—电功率（含答案解析）一、选择题1.（2023·吉林长春·统考中考真题）下列用电器正常工作1h，消耗电能最多的是（）A．空调B．节能灯C．电风扇D．液晶电视【答案】A【详解】根据常见用电器的工作功率可知，空调的功率约为1500W，节能灯的功率约为40W，电风扇和液晶电视的功率约为100W。

根据W=Pt可知，以上用电器都正常工作1小时，消耗的电能最多的是空调。

故A符合题意，BCD不符合题意。

故选A。

2．（2023·福建·统考中考真题）下列利用电流热效应工作的用电器是（）A．电视机B．电风扇C．电脑D．电炉【答案】D【详解】A．电视机工作时电能不是主要转化为内能，不是利用电流热效应工作的，故A不符合题意；B．电风扇工作时电能主要转化为机械能，不是利用电流热效应工作的，故B不符合题意；C．电脑工作时电能不是主要转化为内能，不是利用电流热效应工作的，故C不符合题意；D．电炉工作时电能主要转化为内能，是利用电流热效应工作的，故D符合题意。

故选D。

3.（2023·湖南株洲·统考中考真题）如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。

若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（）A．增强B．不变C．减弱D．条件不足，无法确定【答案】C【详解】由题意可知，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。

导体的电阻大小跟长度和横截面积有关，长度越长电阻越大，横截面积越小，电阻越大；若将柱状的橡皮泥揉搓成细条状后再接入电路，说明这段彩色橡皮泥变长变细了，所以其电阻要变大，根据欧姆定律可知，在电压不变时，电阻变大，则电流变小，由P=UI可知，LED灯的实际功率变小，则LED灯的亮度减弱。

故ABD不符合题意；C符合题意。

故选C。

4．（2023·甘肃金昌·统考中考真题）2022年我国在超导领域取得重大突破。

中考物理专题训练——电功和电功率一、单选题1．甲、乙两用电器的电功率之比为2:3，消耗的电能之比为4:3，则工作时间之比为（）A．8:9B．1:1C．1:2D．2:12．两只小灯泡L1和L2上都标有“6V”字样，小灯泡两端的电压与通过小灯泡的电流变化的关系如图所示。

若把L1和L2接在电源电压为6V的电路中工作，则下列说法错误的是（）A．小灯泡L1的电阻在某一时刻可能是30ΩB．小灯泡L2在某一时刻的实际功率可能是0.4WC．两灯泡串联时电路的总功率是1.2WD．两灯泡并联时电路的总功率是3.6W3．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．金属导电时，电子定向移动的方向与电流方向相反C．在电压一定时，电阻与电流成反比D．电能表是测量用电器消耗电功率的仪表4．在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器滑片P向右移动的过程中，灯泡亮度发生变化，下述判断正确的是（）A．电压表示数不变B．电流表示数变大5．汽车超载是发生交通事故的重要原因之一，为了交通安全，很多路段上设置了汽车超载监测站。

如图所示是某监测站称重秤的模拟装置图，下列说法正确的是（）A．图中称重表既可用电压表，也可用电流表B．当车辆越重时，通过定值电阻R0的电流越大C．当车辆越重时，电路消耗的总功率越大D．当车辆越重时，称重表的示数越大6．小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是( )A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同7．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（）A．每两盏灯并联为一组，再分别与一只开关串联B．每两盏灯串联为一组，然后三组并联C．每三盏灯并联为一组，再与开关串联D．这些灯都与开关并联8．如图所示，电源电压为6V，电阻R=20Ω，在S闭合的情况下，下列说法错误的是（）A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在a、b两点间接入一个电压表C．在a、b两点间接个“2V，0.2A”的小灯泡，小灯泡能正常发光D．在a、b两点间接个10Ω的电阻，电路消耗的电功率为1.2W二、填空题三、作图题14．如图甲所示是某同学常用的一个插线板。

中考物理《电功和电功率的计算》专项练习题(附有答案)一、计算题1．家用豆浆机主要由一个电热器(电热丝)R和一个电动机M带动的打浆器构成，内部电路简化图如图所示．制作豆浆的过程是先加热，后打浆，再加热煮熟，即加热和打浆是交替进行的．某品牌豆浆机铭牌上的部分技术参数如表．请回答：(1) 豆浆机在额定电压下打浆，通过电动机的电流是多少？(2) 电热丝R的阻值是多大？(3) 如图所示是该豆浆机某次正常制作豆浆过程中电热器和电动机交替工作的图象.这次制作豆浆的过程中消耗的电能是多少kW·h？2．如图所示，电源电压保持不变，灯泡上标有“12V6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．(1)电源电压(2)将滑片移到B端，三个开关都闭合，1min内电路消耗的电能是多少？(3)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？3．如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶，它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．4．如下图所示为一款智能恒温加热杯垫，它具有加热和保温两挡调温功能，当它处于保温挡时，能够使水温长期保持在60%左右，主要参数如下表所示。

求： 品名：恒温加热底座净重：235g额定电压：220V加热功率：16W保温功率：8W(1)用加热杯垫将500g 水由20℃加热到60℃需要2h ，则该杯垫的加热效率是多少？[()34.210J/kg c =⨯⋅水℃](2)1度电可以使该加热杯垫在保温状态下工作多少小时？5．在如图所示的电路中，电源电压恒定为6V ，定值电阻R 1阻值为10Ω，闭合开关S ，电流表的示数为0.9A 。

中考物理复习《电功率》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．“千瓦时”是下列哪个物理量的单位（）A．电能B．电流C．电功率D．电压2．如图所示电路，电源电压恒定，灯L标有“6V0.5A”（假设灯丝电阻都不变），闭合开关S、S1，滑片移至a端时，电流表示数为1A，灯泡正常发光；当断开S1，滑片移至b端时，下列说法正确的是（）A．电源电压为3VB．滑动变阻器的电功率为1.5WC．电路中的电流为0.25AD．灯L的实际功率小于0.75W3．观察和实验是进行科学研究的基本方法，也是认识自然规律的重要途径．控制变量法就是一种常用的物理实验研究方法，如图所示的各项实验中不属于．．．这种方法的是()A．将两支试管放入一个烧杯中做熔化实验B．取两根相同的蜡烛做平面镜成像实验C．将两根电阻丝串联起来探究电热与电阻的关系D．用一只手捏住物体探究压强与受力面积的关系4．如图所示电路，阻值为6Ω的电阻与一个“6V3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）A．等于4.5W B．小于4.5W C．大于4.5W D．等于3W5．让标有“220V800W”的电炉和标有“220V800W”的电动机都正常工作相同的时间，则它们产生的热量（）A．电炉多B．电动机多C．一样多D．无法判断6．一只电能表标有“3 000 r/(kW·h)”字样,现观察转盘转了45圈,那么用电器共消耗了多少电能() A．1.35×105 J B．1.35 kW.h C．0.15 kW·h D．5.4×104 J7．下列实验说明的原理与其应用对应关系中不正确的是A．连通器和水壶都是连通器原理B．天平是等臂杠杆，利用了杠杆平衡原理C．验电器是利用同种电荷相互排斥原理D．白炽灯泡利用了电流的热效应8．如图所示的电路中，电源电压保持不变，R1为定值电阻。

中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)学校:___________班级：___________姓名：___________考号：___________ 1．铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调，接入如图所示的家庭电路中，求：（1）只闭合开关1S ，电锅正常工作，流过电路的电流；（2）开关1S 和2S 都闭合，正常工作15分钟，电路消耗的电能是多少度。

2．小明家安装了某品牌小厨宝，其加热电阻丝的规格为“220V2000W ”，水箱容积5L 。

（33110kg /m ρ=⨯水，()34.210J /kg c =⨯⋅水℃）正常工作时，问：（1）加热电阻丝的阻值？（2）若水箱内加满水，把水从5℃加热到65℃，加热时间至少多长？3．某品牌电煎锅的简化电路如图所示，它分为高、中、低三挡，最大功率为990W 。

S 为旋钮开关，转动S 可将开关分别调至0、1、2、3挡位置，与该挡的两个触点同时接通。

R 1、R 2、R 3为发热电阻，且阻值恒定。

将电煎锅接入220V 的家庭电路中，当开关S 旋至1挡时，电路的工作电流为1A ；当开关S 旋至2挡时，电路的功率为550W 。

某次用2挡烹饪中，用时1min 将质量为50g 、比热容为()34.010J/kg ⨯⋅℃的某种食物从20℃加热至119℃。

求：（1）电阻R 1、R 2、R 3的阻值；（2）该次烹饪中电煎锅加热食物的效率。

4．图甲是最大功率为1000W 的电煎锅，它分为高、中、低三挡。

图乙是其简化电路图，S 为总开关，S 0为调挡开关，转动S 0可将开关调至1、2、3位置。

R 1、R 2、R 3为发热电阻且阻值相等。

求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。

【食物的比热容取4.0×103J/（kg⋅℃）】5．如图是某电热锅内部简化电路图，电源电压恒为220V，R1、R2是电热丝，R1的阻值为55Ω。
