电动缸受力说明计算

气缸拉力计算公式
气缸拉力是指在气缸内产生的推动力的大小。

气缸拉力的计算是非常重要的，它可以帮助我们确定所需的推力以及设计合适的气缸系统。

要计算气缸的拉力，我们需要考虑一些关键因素。

首先是气缸的尺寸和几何形状。

气缸的尺寸包括直径和活塞的行程。

这些参数将直接影响气缸的拉力大小。

通常来说，较大直径的气缸和较长行程的气缸将产生更大的拉力。

其次，我们还需要考虑气缸内的压力。

气缸内的压力与气缸的操作流程和工作介质有关。

我们可以通过压力传感器来测量气缸内的压力值。

一般来说，较高的压力将产生更大的拉力。

除了气缸的尺寸和压力，气缸的材质和制造质量也是影响拉力的因素之一。

高质量的气缸能够保证更好的密封性和工作效率，从而提供更稳定和可靠的拉力输出。

当我们需要计算气缸的拉力时，可以使用以下公式：
拉力 = 油缸面积× 气压差
其中，油缸面积可以通过活塞直径来计算，公式为：
油缸面积= π × (活塞直径/2)^2
气压差指的是气缸内的压力和外部环境压力之间的差值。

这个公式为我们提供了一种简便的方式来计算气缸的拉力。

通过测量活塞直径和气压差，我们可以得到气缸的拉力值。

这对于设计气缸系统和确定所需推力非常有指导意义。

总之，气缸拉力的计算是设计和使用气缸系统的重要步骤。

通过考虑气缸的尺寸、压力、材质和制造质量，我们可以使用相关的计算公式来准确计算气缸的拉力。

这将帮助我们设计出稳定、可靠、高效的气缸系统，提升工作效率并满足特定的应用需求。

气缸力的计算方法(一)气缸力的计算方法气缸力计算是在工程领域中常见的一项计算任务，可用于分析气缸系统的压力和力量。

本文将详细介绍气缸力计算的各种方法。

静态气缸力计算方法静态气缸力计算方法适用于稳定的压力状态下，可用以下几种方式计算：1.理想气体状态方程法：根据理想气体状态方程P V=m R*T，其中P表示压力，V表示气缸体积，m表示气体质量，R表示气体常数，T表示绝对温度。

通过测量气缸体积和温度，并假设气体为理想气体，可以计算出气缸力。

2.工程经验法：根据实际工程经验，通过测量相似工况下气缸力和压力的关系，建立经验公式。

例如，可以建立气缸力与压力的线性关系，并根据压力值推算气缸力。

3.压力传感器测量法：使用压力传感器测量气缸内部的压力值，并根据物理公式计算出气缸力。

此方法准确度较高，但需要安装和校准传感器。

动态气缸力计算方法动态气缸力计算方法适用于气缸系统中存在压力波动和动力变化的情况，常用方法有：1.传递函数法：通过建立气缸系统的传递函数模型，利用控制理论中的方法进行计算。

该方法适用于具有线性特性的气缸系统，并且需要明确系统的输入和输出。

2.数值模拟法：通过使用计算机进行数值模拟分析，考虑气缸系统中的各种参数和边界条件，预测气缸力随时间的变化情况。

该方法需要进行数值计算和较高的计算资源。

3.实验测量法：通过在实际气缸系统中进行测量，获取气缸力随时间的变化数据，并进行分析和计算。

该方法准确度较高，但需要搭建实验装置和进行较多的实验测试。

以上是气缸力计算的几种常用方法，根据不同的工程需求和可用资源，选择合适的方法进行计算。

在实际工程中，还需考虑气缸系统中一些不确定因素的影响，如摩擦、漏气等，以提高计算的准确性和可靠性。

气缸力计算的应用领域气缸力计算在工程领域中有着广泛的应用。

以下是几个常见的应用领域：1.液压系统设计：在液压系统中，气缸力的计算可以帮助工程师确定合适的气缸尺寸和工作压力，确保系统能够提供足够的力量来完成所需的工作任务。

tn气缸推力计算公式TN 气缸推力的计算可不是一件简单的事儿，这得用到一些物理和数学的知识。

咱们先来说说什么是气缸推力。

想象一下，你在一个工厂里，看到那些机器手臂在不停地工作，它们的运动就是靠气缸来推动的。

气缸就像是一个大力士，给机器提供了动力。

而我们要算的气缸推力，就是这个大力士到底有多大的劲儿。

TN 气缸推力的计算公式是：F = P×A 。

这里的“F”就是推力啦，“P”指的是气缸内的工作压力，“A”呢，则是活塞的受压面积。

那这个受压面积“A”又怎么算呢？对于 TN 气缸，一般是按照活塞的直径来计算的。

假设活塞的直径是“D”，那受压面积“A”就等于π×(D/2)² 。

比如说，有一个 TN 气缸，它的活塞直径是 10 厘米，工作压力是 5 兆帕。

咱们来算算它的推力。

首先，把直径换算成米，就是 0.1 米。

那么受压面积 A = 3.14×(0.1/2)² = 0.00785 平方米。

工作压力 5 兆帕换算成牛顿每平方米就是 5×10^6 牛顿/平方米。

最后算出来的推力 F =5×10^6×0.00785 = 39250 牛顿。

我之前在一个汽车制造厂里就碰到过这样的情况。

有一台组装设备出了故障，师傅们怎么都找不出原因。

我去帮忙查看，发现是气缸的推力不够，导致零件安装不到位。

当时大家都很着急，因为生产线停一分钟，损失可就大了。

我赶紧用上面说的公式算了一下，发现是气缸的工作压力设置低了。

调整之后，设备马上就正常运转起来，大家都松了一口气。

在实际应用中，计算 TN 气缸推力的时候，还得考虑很多因素。

比如摩擦力、密封阻力等等。

有时候，这些小因素可能会让计算结果有一些偏差。

所以呀，咱们在设计和使用的时候，要留一些余量，可别让机器关键时刻掉链子。

还有啊，不同类型的 TN 气缸，结构上可能会有一些差异，这也会影响到推力的计算。

所以，在计算之前，一定要把气缸的参数搞清楚，可不能马虎。

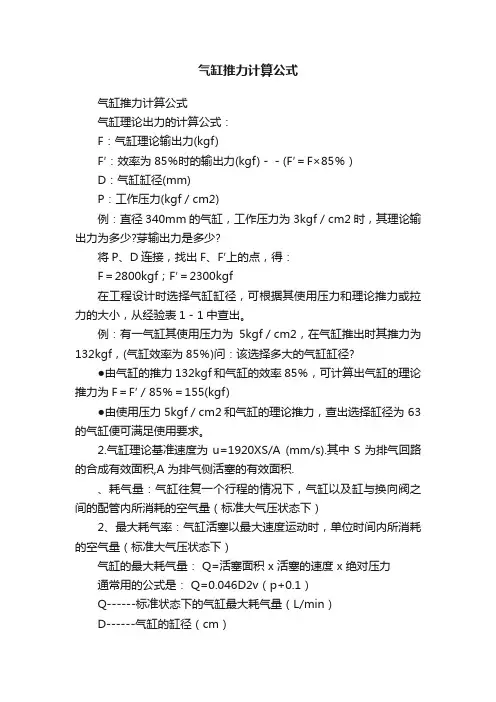

气缸推力计算公式
气缸推力计算公式
气缸理论出力的计算公式：
F：气缸理论输出力(kgf)
F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）
D：气缸缸径(mm)
P：工作压力(kgf／cm2)
例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F＝2800kgf；F′＝2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?
●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)
●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为 63的气缸便可满足使用要求。

2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A 为排气侧活塞的有效面积.
、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）
2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）
气缸的最大耗气量： Q=活塞面积 x 活塞的速度 x 绝对压力
通常用的公式是： Q=0.046D2v（p+0.1）
Q------标准状态下的气缸最大耗气量（L/min）
D------气缸的缸径（cm）
v------气缸的最大速度（mm/s）p------使用压力（MPa）
气缸耗气量及气管流量计算方法。

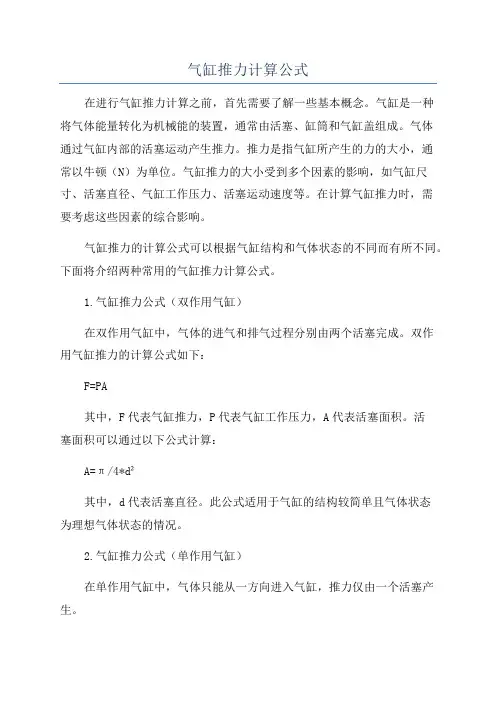

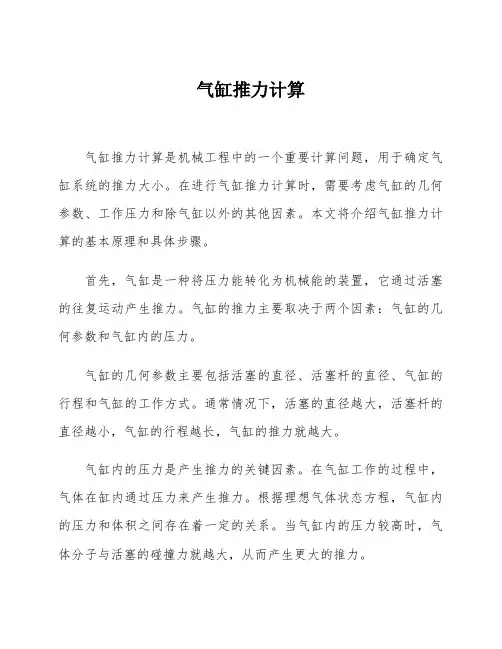

气缸推力计算公式在进行气缸推力计算之前，首先需要了解一些基本概念。

气缸是一种将气体能量转化为机械能的装置，通常由活塞、缸筒和气缸盖组成。

气体通过气缸内部的活塞运动产生推力。

推力是指气缸所产生的力的大小，通常以牛顿（N）为单位。

气缸推力的大小受到多个因素的影响，如气缸尺寸、活塞直径、气缸工作压力、活塞运动速度等。

在计算气缸推力时，需要考虑这些因素的综合影响。

气缸推力的计算公式可以根据气缸结构和气体状态的不同而有所不同。

下面将介绍两种常用的气缸推力计算公式。

1.气缸推力公式（双作用气缸）在双作用气缸中，气体的进气和排气过程分别由两个活塞完成。

双作用气缸推力的计算公式如下：F=PA其中，F代表气缸推力，P代表气缸工作压力，A代表活塞面积。

活塞面积可以通过以下公式计算：A=π/4*d²其中，d代表活塞直径。

此公式适用于气缸的结构较简单且气体状态为理想气体状态的情况。

2.气缸推力公式（单作用气缸）在单作用气缸中，气体只能从一方向进入气缸，推力仅由一个活塞产生。

F=PA-P0*A0其中，F代表气缸推力，P代表气缸工作压力，A代表活塞面积，P0代表气缸内部的初始压力，A0代表气缸的油气腔面积。

此公式适用于单作用气缸，可以更准确地计算气缸的推力大小。

实际上，气缸推力的计算还需要考虑一些其他因素，如摩擦阻力、密封效果、工作温度等。

这些因素会影响气缸的工作效率和推力大小。

在气缸推力计算中，需要综合考虑这些因素，得出最终的推力数值。

总结起来，气缸推力计算公式根据气缸结构和气体状态的不同而有所不同。

在实际应用中，需要综合考虑气缸尺寸、活塞直径、工作压力等因素，并根据具体情况选择合适的计算公式。

准确计算气缸推力对于工程设计和力学分析非常重要，可以帮助确定系统的性能和工作状态。

因此，研究与应用气缸推力计算公式具有重要的理论和实际意义。

气缸力的计算方法气缸力是指气缸在工作过程中产生的推力或拉力。

在工程领域中，气缸力的计算是重要的一项任务，因为它可以帮助工程师确定气缸的工作性能和适用范围。

本文将介绍气缸力的计算方法，从而帮助读者更好地理解和应用气缸。

在计算气缸力时，首先需要了解气缸的工作原理。

气缸是一种将液体或气体能量转化为机械能的装置。

它通常由一个活塞、一个活塞杆和一个气缸筒组成。

当液体或气体通过气缸进入气缸筒时，会对活塞施加压力，从而产生力。

气缸力的计算方法主要依赖于气缸的压力和活塞的面积。

气缸的压力可以通过测量液体或气体的压力来获得。

活塞的面积可以通过测量活塞的直径或半径，并计算出面积来获得。

一般来说，气缸力的计算公式如下：气缸力 = 气缸压力× 活塞面积其中，气缸力的单位通常是牛顿（N），气缸压力的单位通常是帕斯卡（Pa），活塞面积的单位通常是平方米（m^2）。

在实际应用中，气缸力的计算可以根据具体情况进行调整。

例如，如果气缸是水平安装的，重力对气缸力的影响可以通过添加或减去重力分量来考虑。

另外，由于气缸内部存在摩擦力和密封损失，实际气缸力可能会略有偏差。

除了上述基本的气缸力计算方法外，还有一些特殊情况需要特别考虑。

例如，当气缸存在多个活塞时，每个活塞的面积和压力都需要进行独立计算，并将它们的力求和。

此外，当气缸存在角度或偏斜时，需要考虑力的分解和合成，以获得准确的气缸力。

在实际工程中，气缸力的计算是非常重要的。

它可以帮助工程师设计合适的气缸系统，确保系统的稳定性和安全性。

例如，在机械制造中，气缸力的计算可以用于确定适当的气缸尺寸和工作压力，从而保证机械装置的正常运行。

在汽车工程中，气缸力的计算可以用于设计汽车发动机的气缸系统，以提高发动机的性能和燃烧效率。

气缸力的计算方法是工程领域中的重要内容。

通过准确计算气缸力，可以帮助工程师设计和优化气缸系统，从而提高工程设备的性能和效率。

在实际应用中，需要根据具体情况进行调整和修正，以确保计算结果的准确性和可靠性。

直行程气缸推力计算公式及输出力矩表
气缸推力计算公式是：F=P*A-f
F:气缸出力（kgf）,A:截面积（cm2）,P:使用的压力(kgf/cm2) ,f:摩擦阻力（kgf）
无杆腔截面积*工作气压力=活塞推力
有杆腔截面积*工作气压力=活塞拉力
气缸选用须知
根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

直行程气缸广泛应用于直行程阀门行业，如气动闸阀，气动截止阀，气动刀型闸阀，气动浆液阀，气动插板阀，气动棒条阀等都是用直行程气缸！
下面是气缸理论输出力表
注：F1=气缸推力，F2=气缸拉力。

气缸出力的计算：压强X面积
解释：压强=就是你准备通入气缸的气压，一般工厂气压在5~8bar
面积=气缸内径（活塞的受力面积）
注意：1.计算时注意单位换算
2.计算出来的是理论出力,根据安装和具体的
情况,需要有30~50%余量.如果是垂直安装,加大一倍.
Kgf表示千克力，是工程单位制中力的主单位。

1Kgf 压强的含义是在地表质量为1Kg的物体受到的重力的大小。

所以1kgf/cm^2=
9.80665N/0.0001m^2=98066.5Pa，
1.1kgf=107873.15Pa。

粗略计算取重力加速度为
9.8m/s^2，则1kgf/cm^2=98000Pa，
1.1kgf/cm^2=107800Pa
kg/cm2不是压力的单位，可以理解为单位面积内的质量的单位。

压力是力，N、kgf等都可以作为力的单位。

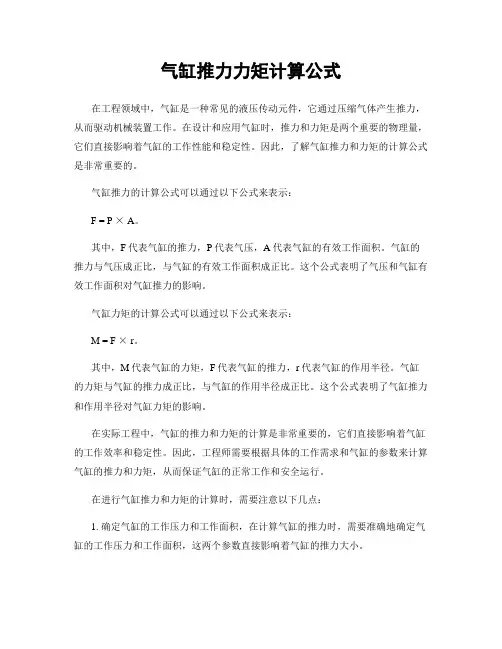

气缸推力力矩计算公式在工程领域中，气缸是一种常见的液压传动元件，它通过压缩气体产生推力，从而驱动机械装置工作。

在设计和应用气缸时，推力和力矩是两个重要的物理量，它们直接影响着气缸的工作性能和稳定性。

因此，了解气缸推力和力矩的计算公式是非常重要的。

气缸推力的计算公式可以通过以下公式来表示：F = P × A。

其中，F代表气缸的推力，P代表气压，A代表气缸的有效工作面积。

气缸的推力与气压成正比，与气缸的有效工作面积成正比。

这个公式表明了气压和气缸有效工作面积对气缸推力的影响。

气缸力矩的计算公式可以通过以下公式来表示：M = F × r。

其中，M代表气缸的力矩，F代表气缸的推力，r代表气缸的作用半径。

气缸的力矩与气缸的推力成正比，与气缸的作用半径成正比。

这个公式表明了气缸推力和作用半径对气缸力矩的影响。

在实际工程中，气缸的推力和力矩的计算是非常重要的，它们直接影响着气缸的工作效率和稳定性。

因此，工程师需要根据具体的工作需求和气缸的参数来计算气缸的推力和力矩，从而保证气缸的正常工作和安全运行。

在进行气缸推力和力矩的计算时，需要注意以下几点：1. 确定气缸的工作压力和工作面积，在计算气缸的推力时，需要准确地确定气缸的工作压力和工作面积，这两个参数直接影响着气缸的推力大小。

2. 确定气缸的作用半径，在计算气缸的力矩时，需要准确地确定气缸的作用半径，这个参数直接影响着气缸的力矩大小。

3. 考虑气缸的摩擦力和惯性力，在实际工程中，气缸的推力和力矩还受到摩擦力和惯性力的影响，因此在计算时需要考虑这些因素。

4. 考虑气缸的工作环境和工作条件，在计算气缸的推力和力矩时，还需要考虑气缸的工作环境和工作条件，例如温度、湿度、振动等因素，这些因素也会对气缸的推力和力矩产生影响。

通过以上的计算公式和注意事项，工程师可以准确地计算气缸的推力和力矩，从而保证气缸的正常工作和安全运行。

同时，工程师还可以根据具体的工作需求和气缸的参数来优化气缸的设计和应用，提高气缸的工作效率和稳定性。

WEC系列电动缸地址：天津市和平区贵州路4号龙通大厦1302-1303室邮编：300051电话：022-********/1/2/3，138********传真：022-********网址： E-mail: Cinfo@(Version- 0704 )WEC系列电动缸电动缸将电机的旋转运动通过丝杠和丝杠副的机械运动转换为推杆的直线运动。

利用伺服电机的闭环控制特性，可以很方便地实现对推力、速度和位置的精密控制；利用现代运动控制技术、数控技术及总线（网络）技术，实现程序化、总线（网络）化控制。

由于其控制、使用的方便性，将实现气缸和液压缸传动所不能实现的精密运动控制。

主要特性铝合金外壳：60X60、90X90、120X120、160X160不锈钢或电镀推杆丝杠：滚动丝杠或滑动丝杠导向：防旋转导轮推力轴承防尘密封限位/回零传感器：磁性霍尔可选电机：直流伺服电机、交流伺服电机、步进电机、普通交/直流电机、减速电机等最大推力5000公斤运动行程50-2500mm最高速度1500mm/s单向重复定位精度±0.02mm；可选高精度应用领域坐标机械手：物流传送、自动化生产线造波机并联机构：实验台、仿真台、天线并联机床医疗设备：CT、咖玛刀专用设备：自动调偏、阀门控制、激光加工、炼钢实验设备：汽车零部件的实验和测试。

技术参数单位：毫米；毫米/秒；公斤WEC060 WEC090 WEC120 WEC160 型 号B05B10B05B10B25B05B10B20B40B05B10B20B40,B50外形截面 60X60 90X90 120X120 160X160 丝杠直径 162532 50(40) 滚珠 51051025[5]102040[5]102050,40丝杠导程滑动4（Tr16x4） 5（Tr24x5） 6（Tr32x6） 8（Tr48x8）无负载转矩 （Nm） 0.3 0.3 0.5 0.60.90.60.70.8 1.0 1.0 1.2 1.5 2.0 推力转矩系数 （Kg/Nm） 100511005120100512513100512512，10滚动 1000 1500 2000 2500 最大行程滑动500 1000 1500 2000 最大推力 30090022004500重复精度 ±0.05 (可到0.02) 丝杠精度 (0.018—0.052)/300mm 回程间隙 0.05—0.15 (导程越大,间隙越大)基础重量 （0行程） 3.2kg 7.2kg 15.6kg 35.5kg 附加重量 （每米增加） 6.7kg15.2Kg21kg 49kg直联90% 滚动 并联81% 直联 40% 效率 滑动 并联36%说明：1、[ ]中选择的项推力降低, 不优先使用2、丝杠的精度为5级和7级， 可以提供更高精度，需要特殊订货。
