《工程制图》课程标准一、基本信息学习领域：工程制图制定时间：2018年7月适用专业：室内设计所属系部：工程系参考学时：60学时学分：3.5二、课程性质《工程制图》是高职工程类专业的一门职业基础课程，通过课程学习，主要培养室内设计技术专业学生的建筑制图和识图能力，以及培养学生的团队协作、沟通表达、工作责任心、职业规范和职业道德等综合素质和能力。
通过本门课程的学习，了解制图规格及基本技能，建筑的含义及分类、建筑工程图样、装饰工程图样的绘制程序与步骤，掌握阅读和绘制工程图样的理论和方法，培养学生的空间想象能力和绘制工程图样的技能，为毕业后从事室内设计工作打下良好基础。
《电气及工程制图》是电子技术应用专业的一门既有基本的系统理论又有较强实践性的综合性必修技术基础课程，在专业学习中起到承上起下的作用，是学生向工程实践学习的过渡和转折点。
本课程包括工程制图、电气制图和AUTO CAD的主要内容，掌握《机械制图》、《电气制图》的国家标准，能熟练地使用绘图工具和计算机绘制、识读一般复杂程度的机械零件图、建筑平面图和电子工程图样等；能绘制电子产品装配草图。
通过本课程的学习，培养学生既具有工程基础又有较高的工程文化素质，既有丰富的工程设计绘图基础知识、基本理论，又有较熟练的绘图和读图能力，还有较敏捷的灵活思维和创新意识。
能视野开阔、善于自学，创新思变。
跟上时代的步伐，能自觉按照国家标准用各种手段较快地、准确地绘制、阅读一般复杂程度的各类图样。
本课程的主要任务是培养学生的基本识图、绘图能力，空间想象和思维能力，以及手工和计算机绘图的实际技能。
采取项目化的安排，在完成各个学习项目的过程中，学习绘图知识和识读工程图纸的能力。
课程基本理念1、突出学生主体，注重学生能力培养《电气及工程制图》是面向中职电子技术应用专业的学生，着重培养学生的基本识图、绘图能力，空间想象和思维能力，以及手工和计算机绘图的实际技能，激发学生的学习兴趣，在启发、提示下使其自主地、全面地掌握制图规范和计算机制图基本方法，提高学生的思维能力和实际操作能力，增强学生理论联系实际的能力，培养学生的创新精神，使学生养成独立分析和解决问题的习惯，以提高技能、磨砺意志、思维活跃、展现个性和拓宽视野为基本目标。

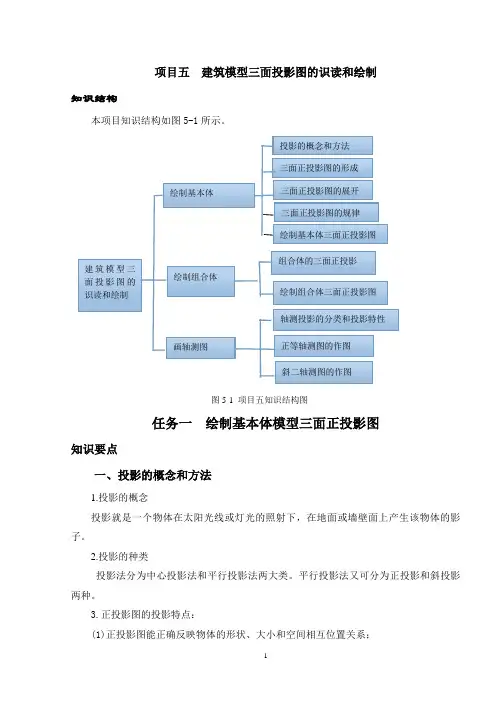

项目五建筑模型三面投影图的识读和绘制知识结构本项目知识结构如图5-1所示。
图5-1 项目五知识结构图任务一绘制基本体模型三面正投影图知识要点一、投影的概念和方法1.投影的概念投影就是一个物体在太阳光线或灯光的照射下，在地面或墙壁面上产生该物体的影子。
2.投影的种类投影法分为中心投影法和平行投影法两大类。
平行投影法又可分为正投影和斜投影两种。
3.正投影图的投影特点：(1)正投影图能正确反映物体的形状、大小和空间相互位置关系；(2)正投影图作图方便快捷；(3)正投影图的度量性好，按比例可直接量取物体的形状和大小。
正因为正投影图具有以上优点，因而在工程上应用最广泛。
绘制房屋建筑工程图主要用正投影，今后不作特别说明，“投影”即指“正投影”。
二、三面正投影图的形成1.三面正投影体系的设立在三面正投影体系中：水平放置的投影面，称为水平投影面，用H表示；正对观察者的投影面，称为正立投影面，用V表示；右面侧立的投影面，称为侧立投影面，用W表示。
这三个投影面两两相交，交线称为投影轴，其中H面与V面的交线称为OX轴；H面与W面的交线称为OY轴；V面与W面的交线称为OZ轴，且三条投影轴相互垂直的。
三个投影面或三个投影轴的交点O，称为原点。
OX轴可表示长度方向，OY轴可表示宽度方向，OZ轴可表示高度方向。
2. 三面正投影图的形成将形体安放于于H面的上方，V面的前方，W面的左侧。
自前向后作正投影，形成形体的正立面投影图或称正立投影图，简称V图；自上而下作正投影，可得形体的水平面投影图或称平面图，简称H图；自左向右作正投影，形成侧立面投影图或称侧立面图，简称W 图。
三、三面正投影图的展开1.将V面及正立面图保持不变，将H面及连同平面图绕OX轴90°，将W面及侧立面图绕OZ轴向右旋转90°，使它们和V面及正立面图处在同一个平面上。
三个正投影图展开后，三条投影轴成为十字交叉轴，OX轴、OZ轴位置不变，原OY轴则被一分为二，在H面内的为OY H；另一条在W面内的标为OY W。
