第三章投影的基本知识§3-1投影及其特性§3-2正投影图及其特性§3-3基本形体的投影§3-4组合形体的投影投影法的基本概念一、投影的基本概念二、投影法分类把空间形体表示在平面上，是以投影法为基础的。
投影法源出于日常生活中光的投射成影这个物理现象。
例如，当电灯光照射室内的一张桌子时，必有影子落在地板上；如果把桌于搬到太阳光下，那么，必有影子落在地面上。
§3-1投影及其特性假设要画出一个房屋形体的图形（图a），可在形体前面设置一个光源S （例如电灯），在光线的照射下，形体将在它背后的平面P 上投落一个灰黑的多边形的影。
这个影能反映出形体的轮廓，但表达不出形体各部分的形状。
假设光源发出的光线，能够透过形体而将各个顶点和各根侧棱都在平面P上投落它们的影，这些点和线的影将组成一个能够反映形体各部分形状的图形（图b），这个图形称为形体的投影。
光源S称为投射中心。
投影所在的平面P称为投影面。
连接投射中心与形体上各点的直线称为投射线。
通过一点的投射线与投影面P相交，所得交点就是该点在平面P上的投影。
作出形体投影的方法，称为投影法。
S投影中心投射线A空间点投影ba投影面P B空间点投影的基本概念投影三条件：①投影中心及投射线②投影面（不通过投影中心）③表达对象（空间几何元素或几何形体）投影——通过表达对象的一系列投射线与投影面的交点的总和。
投影法——获得投影的方法。

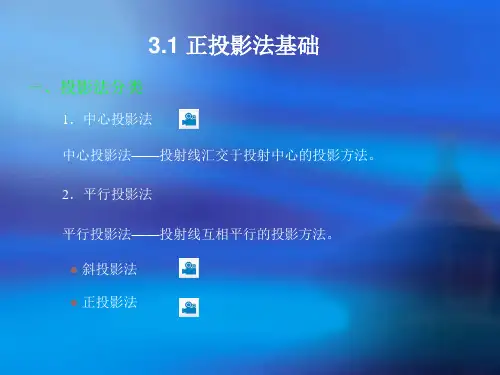

投影法的分类：投影中心投影平行投影斜投影正投影斜投影正投影投影面P中心投影中心投影法S 投射中心cba投射线A CB表达对象投影中心S 距投影面P 有限远中心投影法当投影中心S距投影面P为有限远时，所有的投射线都从投影中心一点出发（如同人眼观看物体或电灯照射物体），这种投影方法称为中心投影法。
用中心投影法获得的投影通常能反应表达对象的三维空间形态，立体感强，但度量性差。
这种图习惯上称之为透视图。
分析上图，我们可以得到中心投影的两条基本特性：1）直线的投影，在一般情况下仍为直线；2）点在直线上，则该点的投影必位在该直线的投影上。
