AI-708M型多路巡检显示报警仪(适合温度、压力、流量、液位、湿度……的测量报警) 使用说明书 (V7.0)一、概叙AI-708M是模块化与智能化完美结合的新型多路/双路巡检显示报警仪。
它具备强大的编程输入能力,配合各种输入模块,能适合热电偶、热电阻、电压、电流等多种信号的输入,它不仅具备通常巡检仪的全部功能,更适合在计算机监控系统中做数据采集下位机,为计算机提供廉价、适应性强、可靠且精确度高的模拟量采集数据。
它具备输入数字校正系统、数字滤波、可编程输入规格及可编程报警输出等功能;具有85-264VAC范围输入的开关电源及多种安装尺寸等特点;它通过最新的2000版ISO9001质量认证,可靠性高;通过欧洲CE产品认证,符合EMC电磁兼容标准,能在强干扰环境下稳定工作;新版AI-708M的主要功能及特点如下:★采用宇光V7.X版仪表硬件通用平台,该平台年产量将在3万台以上,从而实现了批量生产,质量稳定可靠且成本更低,而以往旧版本的产品采用专用硬件,年产量不足千台,成本高且不易建立稳定的质量保障体系。
★ 测量精度由以往产品的0.5级提升为0.2级,但由于新硬件平台产量大而可降低生产成本,因此在精度提高的同时保持产品价格不变。
为配合0.2级测量精度,热电偶测量可支持冰点补偿、铜电阻补偿及恒温槽补偿等各种高精度补偿功能。
★ 6个可编程输入回路,配合不同的输入模块,可以输入最多6路的热电偶、电压或电流信号。
输入为热电阻时,可支持6路二线制接线方式或3路三线制接线方式输入。
★ 齐全的输入规格,各路输入可以使用不同的信号规格。
当输入为线性电压、电流或电阻时,各回路可独立定义刻度及小数点位置,当输入为热电偶或热电阻等温度传感器时,可独立进行平移修正及选择0.1/1℃指示分辨率。
各输入回路均具备数字滤波,且滤波强度可以独立调整或取消滤波。
★ 输入显示路数可任意设置为1-6路。
当输入路数设置为2路时,仪表的2个显示窗将同时显示2路输入信号,这样其功能与双回路显示仪相同。
XMTG系列智能显示调节仪使用说明书大连仪表集团工业仪表有限公司一概述仪表采用了当今先进的微处理器,机芯结构简单、合理,没有可调整元件,所有参数设置、功能方式选择、模拟量输入输出的准确度标定均通过面板上的按键实现。
具有热电阻、热电偶、电流、电压、频率等多种信号输入功能,有两路隔离的模拟输出。
可单排数字显示或双排数字显示。
有三个可编程继电器,选用于输入断线报警或上下限报警。
根据用户要求,可以增加对输入信号进行开方运算、断续或连续PID调节等。
有24V配电输出。
具有多重抗干扰功能设计,能在各种复杂环境下稳定工作,可靠性能高,抗干扰能力强。
采用开关电源,体积小,重量轻。
二主要技术指标1 显示方式:-1999~9999单数显或双数显2 测量精度:0.5级3 输入信号热电阻:Pt100、Cu100、Cu50、BA2、BA1热电偶:K、E、S、B、J、T、R、N线性电阻:0~400Ω线性电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V线性电流:0~10mA、4~20mA频率:0~10000Hz4 输入电阻热电偶输入:≥500KΩ电压输入:≥500KΩ电流输入:≤100Ω频率输入:≥10KΩ5 输出负载能力输出0~10mA:≥1.5KΩ输出4~20mA:≥750Ω6 继电器触点容量:交流220V,3A(阻性负载)7 断电保持设置参数时间:≥20年8 调节方式:普通位式控制、时间比例PI调节、断续PID调节、连续PID调节9 绝缘电阻:≥500MΩ10 绝缘强度:≥1500V11 环境温度:0~50℃12 相对湿度:≤85%13 电源:220V、50Hz14 消耗功率:≤6W15 外形尺寸(mm):160×80、80×160、96×96、72×72、96×48、48×9616 开口尺寸(mm):152×76、76×152、92×92、68×68、92×44、44×9217 仪表重量:0.5Kg三仪表面板及使用说明仪表有48×96、96×48、72×72、96×96、80×160、160×80等多种外形尺寸,每种仪表均有上、下两个显示屏,上面显示屏用来显示测量值,下面显示屏用来显示给定值、输出值或报警值。
XMZ系列智能数字显示控制仪表使用说明书一、概述XMZ系列仪表采用多项国际先进技术,具备100~240VAC 宽范围输入的开关电源,输入采用数字校正及自校准技术,测量精确稳定,消除温漂和时漂引起的测量误差。
仪表全面采用表面贴装工艺,并采用多重保护和隔离设计,抗干扰能力强、可靠性高。
XMZ 系列仪表具有多类型输入功能,一台仪表可以配接不同的输入信号(热电偶/ 热电阻/ 线性电压/ 线性电流/线性电阻), 大大减少了备表的数量。
其适用范围非常广泛,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、报警控制、数据采集和记录。
二、技术规格输入规格:热电偶:K、S、Wr、E、J、T、B、N 等。
热电阻:Pt100、Cu50等。
电阻:0~80Ω、0~400Ω等。
电压:0~20m V …… 0~1V→输入阻抗≥5MΩ,0~5V→输入阻抗≥100KΩ。
电流:4~20mA、0~20mA等→输入电阻≤250Ω,0~10m A→输入电阻≤500Ω。
测量范围:-1999~+9999。
测量精度:0.2级(±0.2%FS)。
注:仪表对B分度号热电偶在0~600℃范围内可进行测量,但测量精度无法达到0.2级,在600~1800℃范围内可保证0.5级测量精度。
因钨铼热电偶本身精度及一致性较低,仪表对WRe3-WRe25 的测量精度只为0.5级。
报警输出:继电器触点开关输出(常开+常闭),触点容量220V AC/2A或24VDC/2A。
报警精度:±1℃或±1定义单位。
变送范围:0~22mA、0~10VDC。
变送精度:0.5级(±0.3%FS)。
配电输出:24VDC电压,最大输出电流为25mA,可供无源变送器使用。
温度补偿:-199.9~200.0℃数字式温度自动补偿。
使用环境:环境温度0~50℃,相对湿度≤85%,避免强腐蚀气体。
电源:开关电源90~260V AC(50HZ/60HZ),24VDC±2V,功耗≤5W。
XMZ系列智能数字显示控制仪表使用说明书一、概述XMZ系列仪表是智能数字显示控制仪表。
它具备强大的编程输入能力,配合各种输入模块,能适合热电偶、热电阻、电压、电流等多种信号的输入,它不仅具备通常巡检仪的全部功能,更适合在计算机监控系统中做数据采集下位机,为计算机提供廉价、适应性强、可靠且精确度高的模拟量采集数据。
具备输入数字校正系统、数字滤波、可编程输入规格及可编程报警输出等功能;具有90-260VAC范围输入的开关电源及多种安装尺寸等特点。
6个可编程输入回路,配合不同的输入模块,可以输入最多6路的热电偶、电压或电流信号。
齐全的输入规格,各路输入可以使用不同的信号规格。
当输入为线性电压、电流或电阻时,各回路可独立定义刻度及小数点位置,当输入为热电偶或热电阻等温度传感器时,可独立进行平移修正及选择0.1/1℃指示分辨率。
各输入回路均具备数字滤波,且滤波强度可以独立调整或取消滤波。
输入显示路数可任意设置为1-6路。
具备定点/自动巡回测量显示功能,并可手动设置巡检速度。
本系列仪表具备公共的上、下限报警限值设定功能,并且其报警限值与回差各路可分别独立设置。
XMZ-5最多可同时支持6路输入和2路继电器输出。
具备先进的与计算机通讯功能,仪表可选配通讯组件(RS232C/RS485),可与上位计算机通信,或接微型打印机,定时/随机打印测量数据。
它在通讯时可等同6台独立的测量仪表,可大大降低计算机采集模拟量数据的成本。
二、技术规格输入规格:热电偶和线性mV电压:K、S、WRe5-26、E、J、T、B、N、0-20mV、0-50mV、0-100mV等热电阻:Pt100、Cu50、0-80欧、0-400欧等线性电压:0-1V、0.2-1V、0-2.5V、0-5V、1-5V等线性电流:0-10mA、0-20mA、4-20mA等热电阻接线为三线制,要求三线电阻相等,引线电阻小于18欧测量范围:K(-50~1300℃)、S(-50~1700℃)、WRe526(0~2300℃)、T(-200~350℃)、E(0~00℃)、J(0~000℃)、B(0~800℃)、N(0~300℃)、Pt100(-200~600℃)、Cu50(-50~150℃)线性输入:-1999~9999由用户定义测量精度:0.2级(±0.2%FS±1个字);0.3级(±0.3%FS±1个字,仅Cu50)注:B分度号热电偶在0~600℃时可进行测量,但精度无法达到标定精度,在600~800℃可保证测量精度。

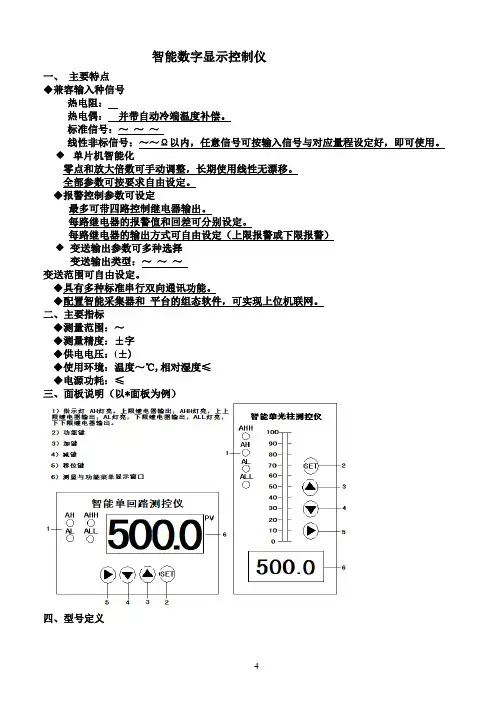

智能数字显示控制仪一、主要特点◆兼容输入种信号热电阻:热电偶:并带自动冷端温度补偿。
标准信号:~~~线性非标信号:~~Ω以内,任意信号可按输入信号与对应量程设定好,即可使用。
单片机智能化零点和放大倍数可手动调整,长期使用线性无漂移。
全部参数可按要求自由设定。
◆报警控制参数可设定最多可带四路控制继电器输出。
每路继电器的报警值和回差可分别设定。
每路继电器的输出方式可自由设定(上限报警或下限报警)◆变送输出参数可多种选择变送输出类型:~~~变送范围可自由设定。
◆具有多种标准串行双向通讯功能。
◆配置智能采集器和平台的组态软件,可实现上位机联网。
二、主要指标◆测量范围:~◆测量精度:±字◆供电电压:(±)◆使用环境:温度~℃,相对湿度≤◆电源功耗:≤三、面板说明(以*面板为例)四、型号定义五、输入类型选型代码(与参数对应)代码输入类型与测量范围代码输入类型与测量范围代码输入类型与测量范围(~℃)(~℃)非标信号(~)(~℃)(~℃)电阻非标信号(~Ω)(~℃)~(~)频率非标信号(~)(~℃)~(~)~开方(~)(~℃)~(~)~开方(~)(~℃)~(~)~开方(~)(~℃)~(~)~开方(~)(~℃)~(~)全切换输入长按键秒后,就可进入下列菜单:每按一次减键就照下列顺序变化参数,参数循环变化!要设定当前参数值,按一下键进入,通过移位键与加减键改变数值,设定好再按一下键确认!如要参数功能设定范围出厂值说明上限报警值~显示上限报警的报警设定值上限报警回差~显示上限报警的回差值下限报警值~显示下限报警的报警设定值下限报警回差~显示下限报警的回差值上上限报警值~显示上上限报警的报警设定值上上限报警回差~显示上上限报警的回差值下下限报警值~显示下下限报警的报警设定值在进入一级菜单中出现时,按一下键,在窗口输入密码,按一下键进入下列菜单:每按一次减键就照下列顺序变化参数,参数循环变化!要设定当前参数值,按一下键进入,通过移位注:接远传压力表输出,以量程输出~Ω为例,把设为,,,与,,,,设定好,就能显示测量值!八、应用说明仪表与传感器量程的选择:所有传感器的量程一定要与仪表的量程一致,否则,仪表显示不准例:液位变送器量程米(铭牌为准),输出例一:以上面米变送器为例!高于米,低于米都要报警(用户可根据自己的实际情况改变报警方式)例四:特殊要求!有客户在使用光柱仪表时,如买的变送器量程,实际测量液位,需要光柱条的百分百显示随的变化,显示还是真实的测量值!如下设定参数:把设为,,,与,九、附加说明、通讯及打印协议(另附)、维护与质保由于设计上已考虑到仪表的长期稳定性,在正常使用情况下,仪表无需特别维护。

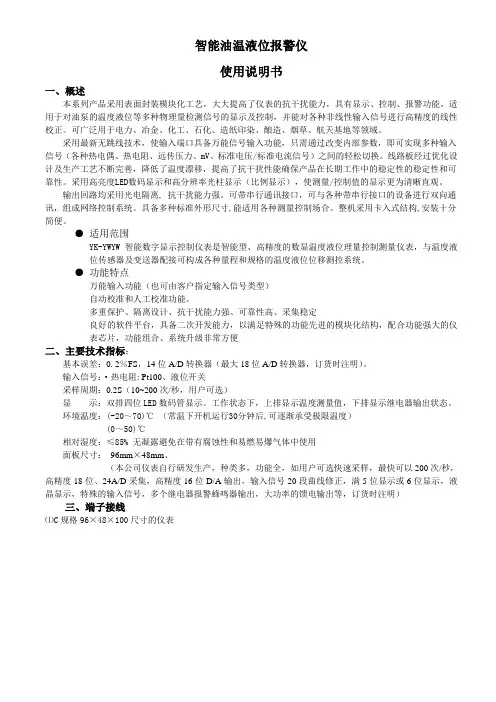

智能油温液位报警仪使用说明书一、概述本系列产品采用表面封装模块化工艺,大大提高了仪表的抗干扰能力,具有显示、控制、报警功能,适用于对油泵的温度液位等多种物理量检测信号的显示及控制,并能对各种非线性输入信号进行高精度的线性校正。
可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。
采用最新无跳线技术,使输入端口具备万能信号输入功能,只需通过改变内部参数,即可实现多种输入信号(各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号)之间的轻松切换。
线路板经过优化设计及生产工艺不断完善,降低了温度漂移,提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示(比例显示),使测量/控制值的显示更为清晰直观。
输出回路均采用光电隔离, 抗干扰能力强。
可带串行通讯接口,可与各种带串行接口的设备进行双向通讯,组成网络控制系统。
具备多种标准外形尺寸,能适用各种测量控制场合。
整机采用卡入式结构,安装十分简便。
●适用范围YK-YWYW智能数字显示控制仪表是智能型、高精度的数显温度液位理量控制测量仪表,与温度液位传感器及变送器配接可构成各种量程和规格的温度液位位移测控系统。
●功能特点万能输入功能(也可由客户指定输入信号类型)自动校准和人工校准功能。
多重保护、隔离设计、抗干扰能力强、可靠性高、采集稳定良好的软件平台,具备二次开发能力,以满足特殊的功能先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便二、主要技术指标:基本误差:0.2%FS,14位A/D转换器(最大18位A/D转换器,订货时注明)。
输入信号:·热电阻: Pt100、液位开关采样周期:0.2S(10~200次/秒,用户可选)显示:双排四位LED数码管显示。
工作状态下,上排显示温度测量值,下排显示继电器输出状态。
环境温度:(-20~70)℃(常温下开机运行30分钟后,可逐渐承受极限温度)(0~50)℃相对湿度:≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用面板尺寸:96mm×48mm、(本公司仪表自行研发生产,种类多,功能全,如用户可选快速采样,最快可以200次/秒,高精度18位、24A/D采集,高精度16位D/A输出,输入信号20段曲线修正,满5位显示或6位显示,液晶显示,特殊的输入信号,多个继电器报警蜂鸣器输出,大功率的馈电输出等,订货时注明)三、端子接线⑴C规格96×48×100尺寸的仪表五、操作说明(一)按键功能:●—手动打印键或其他特殊用途。
XMT7000智能双排显示四限报警温度调节仪(本说明书适用于四限报警仪专用说明书)XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要技术指标输入信号: 热电偶K E S J T F2热电阻Pt100 Cu50基本误差:输入满量程的±0.5%±1个字分辨率:热电偶: 1℃热电阻: 0.1℃(-50~200.0℃) 1℃(-200~600℃)采样周期:2次/秒报警功能: 上限下限上上限下下限控制输出: 继电器触点AC250V 3A(阻值)固态继电器触发(SSR) DC12V过零触发脉冲:光偶可控硅输出 1A 600V控制方式:模糊PID控制、位式控制电源电压: AC85-264V(50/60Hz)工作环境:温度0-50℃,湿度<85%RH的无腐蚀性场合,功耗<5VA面板尺寸:80×160,160×80 单位: mm显示方式: 双排数码管设定设定方式:轻触键设定产品型号命名首次使用仪表必知请按说明书与仪表接线指示连接仪表设备,上电后,仪表首先显示为传感器输入信号,约1秒钟,仪表上排数码管将显示测量温度。
下排显示设定温度。
此时如果上排显示“HH”或” LL”或显示温度不正常,请检查温度传感器(热电偶或热电阻)是否已经与仪表连接正确或所购买的温度传感器是否与仪表标签上标注的相符。
常用操作与面板布置¾标号①显示测量温度或参数名称¾标号②显示设定温度或参数值¾标号③为上限与下限报警指示灯¾标号④为输出指示灯¾标号⑤为自整定指示灯¾标号⑥为进入设定状态键,又名功能键¾标号⑦为加数键¾标号⑧为咸数键¾标号⑨为移位键按“SET”键(功能键)3秒进入仪表内部参数设定显示温度时,按“SET”键(功能键)1秒,SV窗口个位出现小数点并闪烁,上排显示SP,此时按▲向上调节温度设定值,按▼向下调节温度设定值,按SET键确认。
XMDA 系列2-6 路智能数字显示控制仪表使用说明书一、概述XMDA 系列仪表是智能2-6 回路数字显示控制仪表。
它具备强大的编程输入能力,配合各种输入模块,能适合热电偶、热电阻、电压、电流等多种信号的输入,它不仅具备通常巡检仪的全部功能,更适合在计算机监控系统中做数据采集下位机,为计算机提供廉价、适应性强、可靠且精确度高的模拟量采集数据。
具备输入数字校正系统、数字滤波、可编程输入规格及可编程报警输出等功能;具有90-260VAC 范围输入的开关电源及多种安装尺寸等特点。
6 个可编程输入回路,配合不同的输入模块,可以输入最多6 路的热电偶、电压或电流信号。
齐全的输入规格,各路输入可以使用不同的信号规格。
当输入为线性电压、电流或电阻时,各回路可独立定义刻度及小数点位置,当输入为热电偶或热电阻等温度传感器时,可独立进行平移修正及选择0.1/1℃指示分辨率。
各输入回路均具备数字滤波,且滤波强度可以独立调整或取消滤波。
输入显示路数可任意设置为1-6 路。
具备定点/ 自动巡回测量显示功能,并可手动设置巡检速度。
本系列仪表具备公共的上、下限报警限值设定功能,并且其报警限值与回差各路可分别独立设置。
XMDA 最多可同时支持6 路输入和2 路继电器输出。
具备先进的与计算机通讯功能,仪表可选配通讯组件(RS232C/RS485),可与上位计算机通信,或接微型打印机,定时/ 随机打印测量数据。
它在通讯时可等同6 台独立的测量仪表,可大大降低计算机采集模拟量数据的成本。
二、技术规格输入规格:热电偶和线性mV 电压:K、S、WRe5-26、E、J、T、B、N、0-20mV、0-50mV、0-100mV 等热电阻:Pt100、Cu50、0-80 欧、0-400 欧等线性电压:0-1V、0.2-1V、0-2.5V、0-5V、1-5V 等线性电流:0-10mA、0-20mA、4-20mA 等热电阻接线为三线制,要求三线电阻相等,引线电阻小于18 欧测量范围:K(-50~1300℃)、S(-50~1700℃)、WRe526(0~2300℃)、T(-200~350℃)、E(0~00℃)、J(0~000℃)、B(0~800℃)、N(0~300℃)、Pt100(-200~600℃)、Cu50(-50~150℃)线性输入:-1999~9999 由用户定义测量精度:0.2 级(± 0.2%FS ± 1 个字);0.3 级(± 0.3%FS ± 1 个字,仅Cu50)注:B 分度号热电偶在0~600℃时可进行测量,但精度无法达到标定精度,在600~800℃可保证测量精度。
智能显示控制仪XMT808-S系列使用说明书皖字03000023●性能稳定、可靠;测量准确、直观●与各种具有线性输出特性的传感器配套●多种报警方式选择、继电器控制输出●手动清零、开机自动清零、峰值记忆●串行RS-485双向通信●交流86~265V AC、50Hz电源XMT808-S 系列智能显示控制仪感谢您使用本公司的XMT808-S 系列智能显示控制仪,为了更好发挥本产品的功能,以免因操作失误造成不必要的损失,在您使用本产品时,请务必阅读本说明书。
本产品适用与各种具有线性输出特性的传感器或其他测量设备,作为称重、拉力、张力、压力、位移、温度、湿度等的测量显示、报警、控制、通讯、特殊值的记忆等。
一、 技术参数1. 测量功能: 与各种传感器配套测量2. 输入方式: 模拟电流、电压或频率信号3. 精度: ±0.2%(FS) ,(23℃±5℃)4. 最大显示: -1999~9999;自由设定小数点5. 显示器: 0.56及0.32英寸高亮度LED 数码6. 报警输出: 可选单点、上下限、上上限、下下限报警模式7. 开关量输出:继电器触点0.6A(220VAC)、2A(30VDC)8. 通讯接口: 标准串行RS-485双向接口、多机地址编码0~99 9. 通讯波特率:2400、4800、9600、19200bps 任意设定 10. 消耗功率: 小于5 VA 11. 使用温度: -10~60℃12. 电源: 交流85~265V AC 、50Hz 电源三、操作面板说明操作面板各部分功能见图1说明。
AL1AL2AL3RUNSETPVSV BSCCXMT808-S PV 显示窗口SV 显示窗口报警灯1报警灯3报警灯2移位、清零键减少键增加键设置键操作面板各部分功能简要说明: 1. 测量值显示窗口a ) PV 显示窗口:连续检测模式(检测类型含义代号为 )时显示实时测图1 操作面板功能示意图量值; 断续检测模式时(检测类型含义代号 为 )时显示峰值;b ) SV 显示窗口:连续检测模式(检测类型为 )时显示第一报警值A L M 1;断续检测时(检测类型含义代号: 为)显示实时检测值;2. 左、右路显示单位:Kg 、MPa 等(可选)----计量单位(用户订货时说明);3. AL1----报警继电器指示(亮:吸合;灭:断开),见报警方式设定; 4. AL2----报警继电器指示(亮:吸合;灭:断开),见报警方式设定; 5. AL3----报警继电器指示(亮:吸合;灭:断开),见报警方式设定;6. SET----设置键,在正常检测状态下按该键可进入系统参数设置和校准过程; 7.----用于移位或清零操作:当仪表处于参数设置状态或校准状态时,该键用于移位操作;当仪表处于正常检测状态时,长按该键可实现显示值清零操作(当清零要求密码时,密码为:;当清零不要密码时,长按该键3秒左右可实现显示清零 );8.----设定值增加键。
智能数字显示报警仪 本系列智能数字显示仪表采用专用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准技术,测量精确稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC电磁兼容性测试,抗干扰能力强、可靠性高,具有很高的性价比。 本系列智能数字显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常广泛。 智能数字显示仪表以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示,还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式,可选配1~4个继电器报警输出,还可选配变送输出,或标准通讯接口(RS485或RS232C)输出等。 一、性能特点 1、 专用的集成仪表芯片,具备更为可靠的抗干扰性及稳定性。 2、 万能信号输入,通过菜单设置即可配接常用热工信号。 3、 可在线修改显示量程、变送输出范围、报警值及报警方式。 4、 软、硬件结合的抗干扰模式,有效抑制现场干扰信号。 5、 数字化校准技术,无电位器等可调部件。 6、 热电偶冷端温度及热电阻引线电阻自动补偿。 7、 可对外接的二、三线制变送器提供配电功能。 8、 具备光电隔离的变送输出功能。 9、 具备光柱模拟显示功能。 10、 具备RS232或RS485通讯功能,与上位机连接可构成数据采集系统及控制系统。 二、技术指标 1、 显示方式:以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示。 2、 显示范围:-1999~9999。 3、 测量准确度:±0.2%FS±1字或0.5%FS±1字;±0.1%FS±1字(需特殊订制)。 4、 分 辨 率:末位一个字。 5、 输入信号: 热 电 偶: K、E、S、B、J、T、R、N;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。 热 电 阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。 直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V;0~10V(订货时需指定,与其他信号不兼容)。 直流电流:0~10mA、0~20mA、4~20mA 。 线性电阻:0~400Ω(远传压力表)。 频 率:0.1Hz-10KHz。(该功能需单独指定,与其它信号不兼容输入)。 6、 变送输出准确度:同测量准确度。 7、 模拟输入阻抗:电流信号Ri=100Ω;电压信号Ri=500KΩ。 8、 模拟输出负载能力: 电流信号:4~20mA输出时Ro≤750Ω;0~10mA输出时Ro≤1.5KΩ。 电压信号:要求外接仪表的输入阻抗Ri≥250KΩ,否则不保证连接外部仪表后的输出准确度。 9、 配电输出:DC24±2V 30mA。 10、报警方式:1-4路报警控制(下下限SP4、下限SP2、上限SP1、上上限SP3),LED指示。 11、报警精度:±1字。 12、保护方式:输入回路断线、输入信号超/欠量程报警。 13、通讯方式:RS232或RS485 。 14、通讯距离:1km。 15、设定方式:面板轻触式按键数字设定,设定值断电永久保存。 16、使用环境温度:-10~55℃;环境湿度:10~90%RH。 17、耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1分钟。 18、绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。 19、电 源:开关电源:交流:85~265V,频率: 50Hz/60Hz; 20、线性电源:交流:220V±10V,频率: 50Hz±2Hz; 21、直流电源:24V±2V。 22、 功 耗:<5W。 a.显示区域定义 双排数码管显示:在运行状态下,上排数码管显示测量值(PV),下排数码管显示上限报警值(SP1)。参数设定状态下,上排数码管显示设置参数代码,下排数码管显示设置参数值。 单排数码管显示:在测量状态下数码管显示测量值。参数设置时该数码管依次显示设置参数代码和设置参数值。 光柱显示:显示测量值的百分比,双色光柱(液位)仪表底色为绿色,测量值为红。 指示灯功能定义: H上限报警指示;L下限报警指示;HH上上限报警指示;LL下下限报警指示。 在输入的线性信号(4-20mA及1-5V)、热电偶、热电阻输入断线,或者输入信号超过测量量程时,仪表会以数码管闪烁的方式进行报警,并副显示窗显示闪烁的“OFF”。 b.键盘区域定义 SET:仪表由正常运行状态转入参数设定状态。 MAN:在仪表运行状态下,先按SET键再按MAN键即进入参数设定状态,每一项参数修改完成后按SET键进行确认并自动转入下一菜单,直到退出设置而转入正常运行状态。在设置参数过程中按此键可以退出当前所设置的参数而回到上一个参数。如在设置过程中想退出设置状态,则同时按SET和MAN键即可。 :光标右移位键,设定状态时,每按一下该键,小数点向右移一位,小数点闪烁位为当前设定位,到个位位置后再按此键则自动循环到首位。该键在运行状态下无效。 :增1键,按一次数字增1,当光标在最右位数字时,长时间按此键(2秒以上)可作连续加。该键在运行状态按下后显示输出信号的百分数。 :减1键,按一次数字减1,当光标在最右位数字时,长时间按此键(2秒以上)可作连续减。该键在运行状态下无效。 2、 参数设置的操作方法: 双排数码管显示的仪表在运行状态下,先按SET键,然后按MAN键,此时仪表上排参数代码位置显示SEL,下排参数位置显示555,并有光标闪烁,结合按(移动光标位置)、、(增、减数值)键,将555改为655,再按SET键,即可以进入参数设置,详见参数设置[表一]。 单排数码管显示的仪表参数代码和参数均在同一排数码管显示。在运行状态下,先按SET键,再按MAN键,此时显示SEL,再按一次SET键,后面显示的即是参数,连续按SET键,在该窗口交替显示参数代码„参数„参数代码„参数„„ 操作员修改报警值:仪表在运行状态下,按SET键选择要修改的报警点(SP1、SP2、SP3、SP4),结合光标右移位键、增、减数值键,设定完成后按SET键直到设定结束,仪表投入正常运行。 智能数字仪表的校准 警告:仪表出厂前已用精密仪器进行严格的校验,一般情况下不要进入,严禁随意按键进行此项操作,否则将影响仪表的工作准确度甚至无法正常工作。仅当仪表多年使用后由于零件老化,示值产生不可逆转的漂移且超出精度范围或改变标准信号型仪表的输入信号类型且具备符合检定规范所要求的准确度的标准器时,才能进行本项操作。 1. 将SEL设置为159,按SET键后即进入输入校准菜单,按[表六]的说明按SET键,MAN键选择需要校准的类型的菜单。 2. 根据需校准信号类别,在对应接线端子上接入不低于0.05级的信号源 3. 待信号稳定后,按一次 △ 键即开始自动校准,待显示值稳定后或误差在0.05%范围内时,按SET键自动保存校准数据,同时显示值被校准为当前信号类型的标准值。此后可调节信号源大小,观察显示值是否随信号源大小同步并成线性变化,以判断对标准值的校准是否成功。 4. 如校准不成功可重复步骤3,并检查相应接线和校准步骤。如校准成功,可按SET键进入其它项校准类型的菜单,重复步骤2。 注: 以上步骤适用E0、E2、E3、E5、E7、E9菜单类型的校准,对于E1菜单即冷端温度的校准,请注意,在步骤3中按一次 △ 键开始校准后,稍等几秒后,会开始自动检测并显示当前的环境温度,此时需人工从标准测温器上读取室温值,如同仪表所显示的值有误差则手动输入标准值,再按SET键确认后即可。 仪表报警设置 仪表报警点及报警方式是通过参数设置菜单设置,SP1、SP2、SP3、SP4设置报警点,P1h、P2h、P3h、P4h设置报警回差值, P1c、P2c、P3c、 P4c设置报警方式。报警值设置必须遵循:量程下限≤报警下下限≤报警下限≤报警上限≤报警上上限≤量程上限。 1、 报警回差的设置 当测量信号在报警点附近波动时,仪表不断进入和退出报警状态,这样输出触点会经常跳动,产生频繁报警,导致外部联锁装置产生故障。本系列智能数字显示仪具有回差设置功能,可以避免出现这种情况。例如,(图1)SP2为50,P2h为2,P2c为30,若仪表输入信号小于50时,仪表报警,触点动作;当输入值增大,大于50时,仪表不会马上退出报警,直到仪表输入值大于52时,仪表才退出报警状态。同样,(图2)SP1为80,P1h为2,P1c为31,若仪表输入信号大于80时,仪表报警,触点动作;当输入值减小,小于80时,仪表不会马上退出报警,直到仪表输入值小于78时,仪表才退出报警状态。
仪表常见故障处理
故障现象 判断处理方法 无显示 1、 电源线正确接入指定端子; 2、 用万用表测量电源接线端子上电压是否正常。
显示值闪烁 1、 可能为输入线路断线报警,请检查输入线路是否断线或有接触不良现象; 2、 输入信号超/欠量程; 3、 检查IN菜单的输入代码是否与实际输入信号一致; 4、 二线制变送器输入时,应将仪表4、5端子短路接压力变送器“-”,6接“+”,检查接线是否正确。
显示值不变化 1、 检查接线是否正确; 2、 检查接线是否有松动、有腐蚀、氧化、受潮等接触不良现象。 3、 当为电压、电流输入时,检查In菜单是否设置正确; 4、 检查Ldo与Lup的设置是否正确,如该两组数据
