《用磁感线描述磁场》教学

《磁现象磁场（第二课时）》教案知能演练提升能力提升1.为了判断一根铁棒是否具有磁性,小明进行如下四个实验,根据实验现象不能确定该铁棒具有磁性的是()2.右图是生活中常用来固定房门的“门吸”,它由磁体和金属块两部分组成。

该金属块能被磁体所吸引,是因为其材质可能含有()A.银B.铁C.铝D.锌3.小天利用手中的条形磁体做了实验,其中结论正确的是()A.条形磁体能够吸引小铁钉B.同名磁极相互吸引C.将条形磁体用细线悬挂起来,当它在水平面静止时北极会指向地理南方D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有互相作用了4.(多选)关于磁感线,下列说法正确的是()A.磁感线上任何一点的切线方向,就是该点的磁场方向B.磁体外部的磁感线都是从磁体的N极出来,回到S极C.磁场中的磁感线是确实存在的D.磁感线是由铁屑构成的5.如图甲所示,当弹簧测力计吊着一小磁体,沿水平方向从水平放置的条形磁体的A端移到B端的过程中,能表示测力计示数与水平位置关系的是图乙中的()甲乙6.如图所示,甲、乙两小磁针在一根磁体附近,下列判断正确的是()A.甲小磁针左端是S极,乙小磁针左端是N极B.甲小磁针左端是N极,乙小磁针左端也是N极C.甲小磁针左端是S极,乙小磁针左端也是S极D.甲小磁针左端是N极,乙小磁针左端是S极7.磁浮列车的速度可达500 km/h,且噪声低、动力消耗少、稳定性高。

磁浮列车是在车厢和铁轨上分别安放磁体,并使它们的磁极相互(选填“排斥”或“吸引”),从而使列车从铁轨上“浮”起来,达到(选填“减小”或“增大”)阻力的目的。

8.电冰箱门上装有磁性密封条,是利用了的原理,磁卡则利用了它们能够被的原理。

9.根据图中小磁针N极指向,标出磁体的N极和S极,并画出磁感线的方向。

探究创新★10.某兴趣小组在研究扬声器结构时,发现扬声器中有一个环形磁体,他们不知道环形磁体的磁极分布情况,于是几位同学提出了以下三种猜想:猜想1:磁极呈横向分布(例如图甲,左侧为N极,右侧为S极)。

人教版高中物理新教材必修三第十三章《电磁感应与电磁波初步》第一节《磁场磁感线》【课标分析】在《普通高中物理课程标准(2017 年版 2020 年修订) 》中，本节《磁场磁感线》属于课程内容必修课程中“电磁场与电磁波初步”主题之下。

《普通高中物理课程标准(2017 年版 2020 年修订)》中对本节的内容要求为：“能列举磁现象在生产生活中的应用。

了解我国古代在磁现象方面的研究成果及其对人类文明的影响。

关注与磁相关的现代技术发展。

通过实验，认识磁场。

会用磁感线描述磁场。

体会物理模型在探索自然规律中的作用。

”，学业要求为：“能用磁感线模型分析磁场中比较简单的问题，并得出结论。

在分析和论证过程中，能使用证据说明自己的观点。

”【教材分析】本节内容包括磁场和磁感线两部分。

教科书在初中知识的基础上进一步揭示了电现象和磁现象之间的联系，引导学生对事物之间的内在联系有更深刻的思考，并进一步强化“场”的研究方法。

本节内容作为《电磁场与电磁波初步》单元的开篇，是单元学习活动的基础，理清课时学习思路，明确课时学习任务，使后续的学习更有针对性和目的性。

本节有大量的物理学史内容，体现了重要的科学思想方法，是丰富的科学方法和人文教育结合的好素材。

可以结合演示实验，对初中知识复习概括并从科学与人文两个角度提升认识，为后续学习打下基础。

磁感线、几种常见的磁场的磁感线分布是基本的重要知识，有助于学生了解物理模型在人探索自然规律中的作用。

由于磁感线的分布不是平面的，而是空间的，应该通过演示实验来加深认识，有条件的情况下可以让学生分组实验。

教学中应注意培养学生的空间想象力，使学生形成经典物理的物质观、运动观和相互作用观等物理观念，并能用这些观念解释自然现象和解决实际问题。

在真实情境任务“小磁针怎样才能偏转”的引领下，本节重点解决的问题是如何科学地描述磁场。

从真实情境出发，以解决问题为目标，遵循科学描述运动的方法，建立磁感线模型逐步深入认识直线电流、环形电流的磁场，并在运用所学的过程中生成新的问题，为下一课时任务做好铺垫。

高中物理《磁场磁感线》教案高中物理《磁场磁感线》教案教学目标学问目标1.了解磁场的产生和磁现象.2.理解磁场的方向性，知道用磁感线反映磁场的方向.把握直线电流、环形电流和通电螺线管产生磁场的磁感线空间分布状况.3.把握安培定则，并能用安培定则娴熟地判定电流、以及电流产生的磁场方向.力量目标1.通过磁场现象的学习，培育同学的观看力量、分析力量和空间想象力量.2.利用电场和磁场的类比教学，培育同学的比较推理力量.情感目标1.让同学了解我国古代对磁现象的讨论(如指南针的创造)，培育同学爱国主义思想，鼓舞他们学习科学的热忱.2.通过对磁感线的引进，使得同学了解如何将抽象的概念转化为形象的模型进行讨论的方法.教材分析由于同学在学校时已经对磁场概念有了初步的了解，又由于前面学习了电学的有关学问，因此在学习磁场学问时会比较简单的接受.但是在学习用磁感线来描述磁场以及相关的几个特别磁场的磁感线分布时会感到肯定的困难，教材给了有关的插图，在“媒体资料”中，供应了相关的磁感线分布的三维动画，老师可以参考使用，有助于同学对磁感线空间形象的精确把握.教法建议老师在讲解磁场的有关概念时，可以参考电场的相关内容进行类比，如：电场线描述电场──磁感线描述磁场.在以后几节的学习上，可以大量采纳这种方法，分析电场与磁场的相同之处，找出不同，关心同学加深对“磁场”这一抽象概念的理解.教学设计第一节磁场磁感线一素养教育目标(一)学问教学点1.了解磁场的产生和磁现象.2.理解磁场有方向性，知道用磁感线反映磁场的方向.3.能用安培定则娴熟地判定电流磁场的方向.4.把握常见几种磁场的磁感线分布状况.(二)力量训练点1.通过观看演示试验，培育同学的观看力量、分析力量和空间想象力量.2.利用电场和磁场的类比教学，培育同学的比较推理力量.(三)德育渗透点1.了解我国古代对磁现象的讨论(如指南针的创造)，培育同学爱国主义思想，鼓舞他们学习科学的热忱.2.通过引进虚拟的磁感线教学，对同学进行物理问题变抽象为形象的方法论教育.(四)美育渗透点让同学体会磁感线图像的'对称美、形式美.二学法引导1.老师采纳演示试验法引入，直观教学、利用电场对比教学.2.同学仔细观看试验现象，理解磁场的存在，类比电场理解磁场的性质及磁场的描绘.三重点、难点、疑点及解决方法1.重点(1)理解磁场的基本性质──力的作用和方向性.(2)把握安培定则及常见几种磁场的磁感线分布.2.难点磁场的空间分布与磁感线的对应联系.3.疑点(1)看不见、摸不着的磁场是客观存在的.(2)描绘磁场的磁感线是虚拟的曲线.4.解决方法(1)通过演示试验，直观地反映磁场的存在，突破本节教学的重点和疑点.(2)利用与电场的对比教学，关心同学理解几种常见磁场磁感线的空间分布.四课时支配1课时五教具学具预备条形磁铁;蹄形磁铁;小磁针;导线和开关;电源;铁架台;细铁屑;玻璃板.六师生互动活动设计1.老师先演示试验.直观引入磁场的存在，再通过试验演示，同学思索总结磁极之间、电流之间、电流与磁极之间的相互作用是通过磁场来传递的.通过类比电场、演示试验使同学理解磁感线的意义及分布规律.2.课外组织同学阅读材料“电流磁效应的发觉”深化对磁场的熟悉.利用课外时间，要求同学做一做“验证环形电流的磁场方向”试验.七教学步骤(一)明确目标(略)(二)整体感知本节的教学分为两部分：1、理解磁场客观存在.电磁极间相互作用，推理磁场的客观存在，由演示试验进一步得出电流四周也存在着磁场，磁极与磁极、磁极与电流、电流与电流之间发生相互作用都是通过磁场来传递的、2、对磁场进行描述、通过演示试验得出磁场是有方向性的，用磁感线可以形象地描述磁场的方向性，通过演示试验形象直观显示条形磁铁和蹄形磁铁的磁感线、电流的磁场的磁感线可用安培定则来反映.(三)重点、难点的学习与目标完成过程1.引入新课我国是世界上最早发觉磁现象的国家，早在战国末年就有磁铁的记载，我国古代的四大创造之一的指南针就是其中之一，指南针的创造为世界的航海业作出了巨大的贡献.在现代生活中，利用磁场的仪器或工具随处可见，如我们将要学习的电流表、质谱仪、回旋加速器等等.进入21世纪后，科技的进展突飞猛进，一日千里，作为新世纪的仆人，肩负着民族振兴的重任，盼望同学们勤奋学习，为攀登科学高峰打好扎实的基础.今日，我们首先熟悉磁场.2.磁场的产生在玻璃板上放两辆小车，小车上各放置一条形磁铁，通过演示试验(如图)观看到，磁体同名磁极相斥，异名磁极相吸，且不需要接触就可以发生力的作用，明显这一力是场力，但磁铁并不带电，不存在电场，它就是另一种场──磁场、磁体四周存在着磁场，常见的条形磁铁、蹄形磁铁四周都存在着磁场、除磁体四周有磁场外，丹麦物理学家奥斯特首先发觉电流四周也存在着磁场、观看演示试验(如图)看出，当通入电流时，小磁针转动，说明电流四周也有磁场、磁极与磁极之间、电流与磁极之间、电流与电流之间通过演示试验看出都会发生相互作用，这种作用都是通过磁场这种特别物质发生作用的.3.磁场的性质在磁铁四周的不同位置放置一些小磁针，发觉小磁针静止时，指向各不相同如图所示，这表明磁场中不同位置力的作用方向不同，因此磁场具有方向性.与电场对比，在电场中，我们利用检验电荷的受力状况来反映电场的方向性，规定正电荷受的电场力方向为电场方向.在磁场中，我们利用小磁针来规定磁场的方向，规定在磁场中的任意一点小磁针北极受力的方向亦即小磁针静止时北极所指的方向，就是那一点的磁场方向.4.磁感线为了形象地反映电场的方向性，我们引进了电场线的概念.同理，在讨论磁场时，我们引进磁感线来反映磁场的方向性，磁感线是一些有方向的曲线，在这些曲线上，每一点的切线方向都跟该点的磁场方向相同(即为小磁针的北极指向).利用磁感线，我们就可以比较直观地描述磁场的方向性.不同的磁场，磁感线的空间分布是不一样的，常见的磁场的磁感线空间分布状况如下：(1)条形磁铁的磁场取一块玻璃板，在其上面撤上碎铁屑，下面放条形磁铁，轻小扣击玻璃板，碎铁屑等效于很多个小磁针，形象地显现出磁场的方向，即为磁感线的平面分布状况(如图)，所以条形磁铁的磁感线分布如图.a.通电直导线电流磁场(用右手螺旋定则判定).b.通电环形电流磁场(用右手螺旋定则判定).(4)磁感线的特点a.磁感线是不相交的封闭曲线.b.磁感线某点的切线方向表示该点的磁场方向.c.磁感线的疏密可以反映磁场的强弱.(四)总结、扩展1.磁体四周，电流四周都有磁场，磁场是物质存在的一种形式，其性质是对放入其中的电流和磁体有力的作用.2.磁场是有方向性的，可用磁感线直观形象地反映常见磁场的方向，但须留意磁感线是虚拟的曲线.3.通电螺旋管内部的磁感线是平行轴线分布的.其外部磁感线由N极动身至S极，其内部是由S极重新回到N极的封闭曲线，所以螺旋管内部磁感线最密、磁场最强.八布置作业九板书设计第一节磁场一磁场的产生1.磁场的客观存在.2.磁场的产生.(1)磁体四周.(2)电流四周.3.磁场的基本性质──力的作用.二磁场的方向1.规定小磁针静止时北极的指向为磁场方向. 三磁感线1.磁感线的概念.2.常见几种磁场的磁感线分布.3.电流磁场的磁感线可用安培定则判定.。

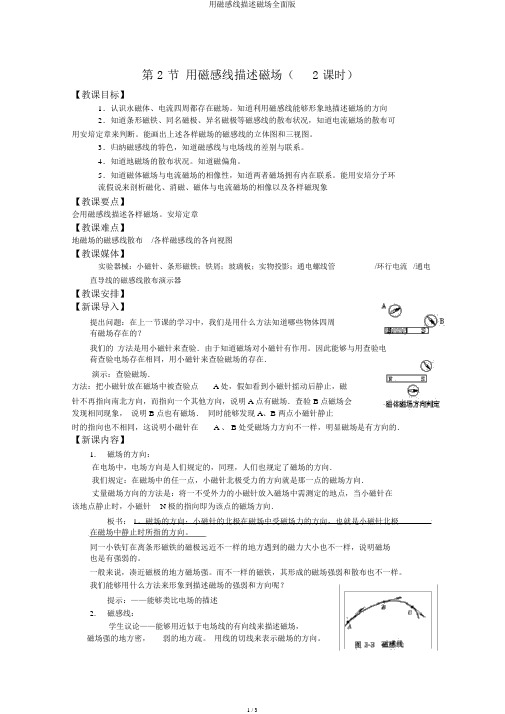

第 2 节用磁感线描述磁场（ 2 课时）【教课目标】1．认识永磁体、电流四周都存在磁场。

知道利用磁感线能够形象地描述磁场的方向2．知道条形磁铁、同名磁极、异名磁极等磁感线的散布状况，知道电流磁场的散布可用安培定章来判断。

能画出上述各样磁场的磁感线的立体图和三视图。

3．归纳磁感线的特色，知道磁感线与电场线的差别与联系。

4．知道地磁场的散布状况。

知道磁偏角。

5．知道磁体磁场与电流磁场的相像性，知道两者磁场拥有内在联系。

能用安培分子环流假说来剖析磁化、消磁、磁体与电流磁场的相像以及各样磁现象【教课要点】会用磁感线描述各样磁场。

安培定章【教课难点】地磁场的磁感线散布/各样磁感线的各向视图【教课媒体】实验器械：小磁针、条形磁铁；铁屑；玻璃板；实物投影；通电螺线管/环行电流/通电直导线的磁感线散布演示器【教课安排】【新课导入】提出问题：在上一节课的学习中，我们是用什么方法知道哪些物体四周有磁场存在的？我们的方法是用小磁针来查验．由于知道磁场对小磁针有作用。

因此能够与用查验电荷查验电场存在相同，用小磁针来查验磁场的存在．演示：查验磁场．方法：把小磁针放在磁场中被查验点 A 处，假如看到小磁针摇动后静止，磁针不再指向南北方向，而指向一个其他方向，说明 A 点有磁场．查验 B点磁场会发现相同现象，说明 B点也有磁场．同时能够发现 A、B 两点小磁针静止时的指向也不相同，这说明小磁针在 A 、 B处受磁场力方向不一样，明显磁场是有方向的．【新课内容】1.磁场的方向：在电场中，电场方向是人们规定的，同理，人们也规定了磁场的方向．我们规定：在磁场中的任一点，小磁针北极受力的方向就是那一点的磁场方向．丈量磁场方向的方法是：将一不受外力的小磁针放入磁场中需测定的地点，当小磁针在该地点静止时，小磁针N极的指向即为该点的磁场方向．板书： 1、磁场的方向：小磁针的北极在磁场中受磁场力的方向，也就是小磁针北极在磁场中静止时所指的方向。
