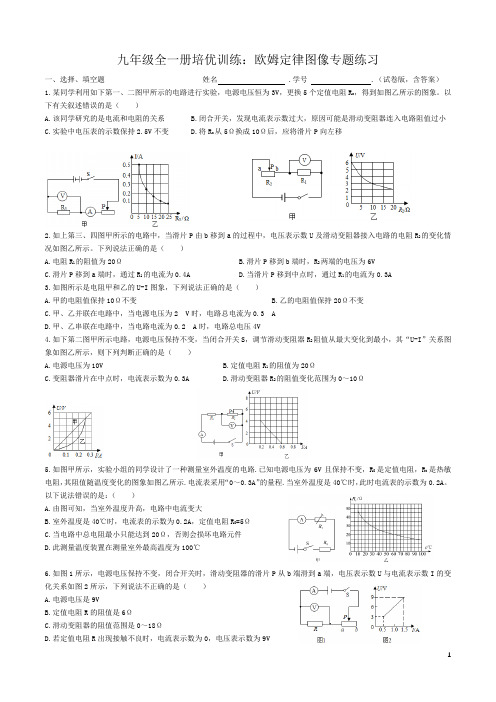

九年级全一册培优训练：欧姆定律图像专题练习一、选择、填空题姓名 .学号 .（试卷版，含答案）1.某同学利用如下第一、二图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

以下有关叙述错误的是（）A.该同学研究的是电流和电阻的关系B.闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C.实验中电压表的示数保持2.5V不变D.将R x从5Ω换成10Ω后，应将滑片P向左移2.如上第三、四图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

下列说法正确的是（）A.电阻R1的阻值为20ΩB.滑片P移到b端时，R2两端的电压为6VC.滑片P移到a端时，通过R1的电流为0.4AD.当滑片P移到中点时，通过R1的电流为0.3A3.如图所示是电阻甲和乙的U-I图象，下列说法正确的是（）A.甲的电阻值保持10Ω不变B.乙的电阻值保持20Ω不变C.甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 AD.甲、乙串联在电路中，当电路电流为0.2 A时，电路总电压4V4.如下第二图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U-I”关系图象如图乙所示，则下列判断正确的是（）A.电源电压为10VB.定值电阻R1的阻值为20ΩC.变阻器滑片在中点时，电流表示数为0.3AD.滑动变阻器R2的阻值变化范围为0～10Ω5.如图甲所示，实验小组的同学设计了一种测量室外温度的电路.已知电源电压为6V且保持不变，R0是定值电阻，R t是热敏电阻，其阻值随温度变化的图象如图乙所示.电流表采用“0～0.3A”的量程.当室外温度是40℃时，此时电流表的示数为0.2A。

以下说法错误的是：（）A.由图可知，当室外温度升高，电路中电流变大B.室外温度是40℃时，电流表的示数为0.2A，定值电阻R0=5ΩC.当电路中总电阻最小只能达到20Ω，否则会损坏电路元件D.此测量温度装置在测量室外最高温度为100℃6.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是（）A.电源电压是9VB.定值电阻R的阻值是6ΩC.滑动变阻器的阻值范围是0～18ΩD.若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7.如下第一、二图甲所示，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变。

(新人教版)九年级物理第17章 第2节欧姆定律同步练习（含答案）1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是CA ．导体中的电流跟导体两端的电压成正比B ．导体中的电流跟导体的电阻成反比C ．在电压一定时，导体中的电流跟这段导体的电阻成反比D ．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比2．由变形得，对此，下列说法正确的是C A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．导体的电阻跟导体两端的电压和通过导体的电流无关3．对欧姆定律的变形公式R=的理解正确的是C A ．R 与U 成正比B ．R 与I 成反比C ．R 与U 、I 无关D ．以上说法都正确4．某电流表刻度盘上除零刻度和最大刻度“3A ”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°。

现将一只电阻R 1与这只电流表串联后接在电源两端，电流表指针偏转的角度是96°；若在电路中再串联一只R 2=3Ω的电阻，电流表指针偏转的角度是64°。

则R 1的阻值是：CA ．2ΩB ．4.5ΩC ．6ΩD ．18Ω 5．如图所示电路，电源电压不变，滑动变阻器上标“2A 20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是 DR U I =IU R =IU6．根据欧姆定律，可变形得到，对此，下列说法正确的是D A ．导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关7．根据欧姆定律I=U/R ，下列说法正确的是CA ．通过导体的电流越大，这段导体的电阻就越小B ．导体两端的电压越高，这段导体的电阻就越大C ．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D ．导体的电阻与电压成正比，与电流成反比8.某段导体两端的电压是4V 时，通过导体的电流是1A ；如果将该导体两端的电压减少到2V时，通过导体的电流是BA ．0.25AB ．0.5AC ．2AD ．3A9.．一只定值电阻接在12V 电压的电源上，通过的电流为2A ，若把它接在9V 的电路中，则通 过它的电流为 CA ．6ΩB ．2AC.1.5AD.3V10．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体 的电阻和通过它的电流CA ．都减少到原来的一半B ．都保持不变C ．电阻不变，电流减小到原来的半D ．电阻不变，电流是原来的2倍11．如图，电阻箱的示数是_______Ω，电源电压为12V ，当电阻箱各旋钮转到图示位置时，电流表示数恰为1mA ，则电阻R 0的阻值为_______Ω。

第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。

关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。

一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。

欧姆定律 培优练习（含答案）1. 如下图所示的电路中,电源电压保持不变,当变阻器滑片P 向左移动时,电表示数变小的是( )DA B C D2. 物理兴趣小组的同学们在探究电阻上的电流跟两端电压的关系时,将记录整理的实验数据绘制成U -I 关系图象如下图所示。

由图可得甲的电阻为 Ω,这两个电阻并联后接在6 V 电源上,干路中的电流为 A 。

0.20.40.6123甲乙U /V I /A答案：10；0.63. 如图所示的电路中， R 1=20Ω．闭合开关 S 前，电流表 A 1的读数为 0.4A ；闭合开关S 后，电流表A 2的读数为0.6A ．求： （1）电源电压的大小． （2）R 2的阻值大小．答案：（1）8V （2）40Ω4. 如下图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.5A ，电压表的示数为6V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.3A ，则正确的应当是（ ）BA. R 1=8ΩB. R 2=8ΩC. R1=20ΩD. R2=20Ω5.在图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的P端从a端滑向b端时，电流表的变化范围是（）DA. 0.24A～0.2AB. 0.2A～0.24AC. 0.2A～1.2AD. 1.2A～0.2A6.请根据表给出的多组数据分析判断，实验电路可能是电路图中的（）DA. B.C. D.7.如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数和灯泡L亮度变化情况正确的是（）BA. 两块电表的示数都变小，灯泡L亮度变暗B. 两块电表的示数和灯泡L亮度都不变C. 两块电表的示数都变大，灯泡L亮度变亮D. 电流表示数变大，电压表示数变小，灯泡L亮度变暗8.如图5所示的实物电路，开关S1闭合，开关S2由闭合到断开时，以下分析错误的是（）BA. 灯L1亮度将变暗B. 灯L1电阻变大C. 灯L1两端电压将变小D. 灯L2从熄灭到亮L1L2S1S2SL9.如图6所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）CA. 灯泡L1亮度不变、L2变亮B. 电流表示数变小，电压表示数不变C. 电流表示数不变，电压表示数变大D. 电流表、电压表示数均不变10.. 把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B 两点接入电路，则该圆环在电路中的电阻为()DA.4.5 ΩB.6 ΩC.10 ΩD.20 Ω11.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是()AA. 在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B. 在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C. 导体中的电流越大，其电压越大D. 导体中的电流越小，其电压越小12.. 由欧姆定律I=得R=，下列说法正确的是（）DA. 导体的电阻跟导体两端的电压成正比B. 导体的电阻跟导体中的电流成反比C. 导体的电阻是由电压和电流共同决定的D. 导体的电阻是导体的一种性质跟电压和电流的大小无关13.两个导体的电阻的比R1:R2=3:5，如果把它们串联在电路中，则通过它们的电流之比为________，两端电压之比为________；若把它们并联在电路中，通过它们的电流之比为________。

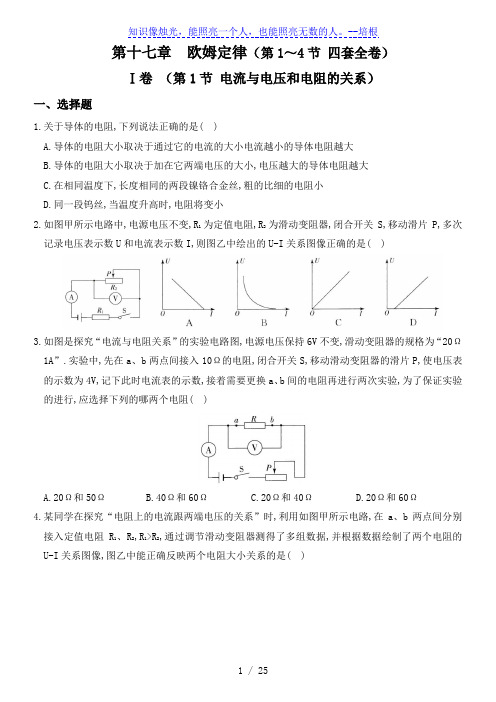

第十七章欧姆定律（第1～4节四套全卷）Ⅰ卷（第1节电流与电压和电阻的关系）一、选择题1.关于导体的电阻,下列说法正确的是( )A.导体的电阻大小取决于通过它的电流的大小电流越小的导体电阻越大B.导体的电阻大小取决于加在它两端电压的大小,电压越大的导体电阻越大C.在相同温度下,长度相同的两段镍铬合金丝,粗的比细的电阻小D.同一段钨丝,当温度升高时,电阻将变小2.如图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,闭合开关S,移动滑片P,多次记录电压表示数U和电流表示数I,则图乙中绘出的U-I关系图像正确的是( )3.如图是探究“电流与电阻关系”的实验电路图,电源电压保持6V不变,滑动变阻器的规格为“20Ω1A”.实验中,先在a、b两点间接入10Ω的电阻,闭合开关S,移动滑动变阻器的滑片P,使电压表的示数为4V,记下此时电流表的示数,接着需要更换a、b间的电阻再进行两次实验,为了保证实验的进行,应选择下列的哪两个电阻( )A.20Ω和50ΩB.40Ω和60ΩC.20Ω和40ΩD.20Ω和60Ω4.某同学在探究“电阻上的电流跟两端电压的关系”时,利用如图甲所示电路,在a、b两点间分别接入定值电阻R1、R2,R1>R2,通过调节滑动变阻器测得了多组数据,并根据数据绘制了两个电阻的U-I关系图像,图乙中能正确反映两个电阻大小关系的是( )5.小明利用如图所示电路进行“探究电流与电阻关系”的实验电源电压恒为9V电流表量程为0～0.6A,电压表量程为0～3V.已知R2阻值可以为5Ω、10Ω、15Ω,实验时要控制R2两端电压为3V不变,则下列选项中的滑动变阻器符合要求的是( )A.10Ω 1AB.20Ω 0.5AC.50Ω 0.5AD.50Ω 1A二、填空题6.检查是否饮酒的设备的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化的图像如图乙所示,R为定值电阻,电源电压不变当检测到酒精气体的浓度增大时,电流表示数________,电压表示数________7.图甲是小伟探究“导体中电流与电阻关系”的实验电路图,图乙是他根据实验数据描绘出的I-R关系图像,由图像可知:当电压一定时,电流与电阻成________(选填“正比”或“反比”);他每次控制电阻两端的电压为________V不变.若电源电压为4.5V,实验中R的阻值分别为5Ω、10Ω、15Ω、2Ω、25Ω,那么滑动变阻器的阻值至少为________Ω.三、实验探究题8.小华同学为了探究“电流与电阻的关系”,设计了如图甲所示的实验电路,她在学校实验室找来了如下所示的一些实验器材:电压恒为3V的电源,电流表、电压表各一只,一个开关,阻值分别为10Ω、20Ω、50Ω的定值电阻各一个,滑动变阻器上标有“20Ω 1A”字样,导线若干(1)请你用笔画线代替导线,将图乙中的实物连接完整.(2)在连接实验电路时,小华应将开关处于________状态,闭合开关前,应将滑动变阻器滑片滑到最______端(选填“左”或“右”)(3)小华连接好电路,闭合开关后,移动滑动变阻器滑片时,发现电流表指针正常偏转,电压表示数为零,则发生这种故障的原因可能是__________________________________________(4)故障排除后,小华先把10Ω的电阻接入电路,移动滑动变阻器滑片,使电压表示数为2V,读出电流表示数后,断开开关,她直接拆下10Ω的电阻,改换成阻值为20Ω的电阻继续做实验闭合开关,电压表示数如图丙所示,其示数是________V,要完成这次实验,接下来她应将变阻器滑片向________(选填“左”或“右”端)移动,使电压表的示数为________V(5)当小华改用50Ω的电阻继续实验时,发现无论怎样移动滑动变阻器滑片,都无法使电压表示数达到实验要求的值,你认为“电压表的示数无法达到实验要求的值”的原因可能是( )A.滑动变阻器的阻值太大B.电压表量程选小了C.滑动变阻器的阻值太D.滑动变阻器烧坏了(6)小华解决了上述问题后,完成了实验.利用收集到的多组数据作出了如图丁所示的电流随电阻R变化的关系图像.分析图像得出了电流与电阻的关系是____________________。

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3:5；当开关S接b时，电流表A1与A2的示数之比为2:3，则R2与R3的电阻之比为（）A．9:10B．4:3C．3:4D．5:22．如图所示，电源电压保持不变，已知R1∶R2 = 1∶4，则开关S闭合前后通过R2的电流之比是（）A．1∶4 B．4∶5C．4∶1D．5∶43．下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的A．c和b B．a和c C．a和d D．b和d4．小强在中国科技馆的“科技与生活”展区，参观了展品“光敏电阻”，得知光敏电阻阻值随光照强度的增强而减小，于是他设计了如图所示的可以检测光照强度的电路，电源电压不变，1R为光敏电阻，2R为定值电阻。

闭合开关S，当照射到1R上的光线增强时，下列判断中正确的是（）A．电压表示数增大B．电流表示数减小R两端电压增大C．电阻1D．电压表示数与电流表示数的比值减小5．如图甲所示，电源电压恒为3V，R0是阻值为10Ω的定值电阻，R为热敏电阻，其阻值随温度变化如图乙所示。

闭合开关S，通过分析，下列说法错误的是（）A．图甲中的R0有保护电路的作用B．温度为40∶时，电流表的示数为0.1AC．温度升高时，电压表的示数会变小D．温度降低时，电压表与电流表示数的比值变小6．如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）A．电流表示数减小B．电流表示数增大C．电压表示数是电源电源D．电压表示数不变7．如图所示电路，电源电压不变，开关S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开开关S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）A．R1断路B．R2断路C．R1短路D．R2短路8．根据“探究通过导体的电流与其两端电压的关系”实验作出的图象如图所示，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．两导体串联接在4.5V的电源上时，电路中的电流为0.3AC．两导体并联后接在2.5V的电源上时，干路中的电流为0.8AD．该实验得到的结论是：导体两端的电压和通过导体的电流成正比二、填空题9．欧姆定律是由德国物理学家在1826年通过大量的实验归纳出来的。

人教版九年级物理第17章欧姆定律培优训练一、选择题1. 图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是( )2. (多选)如图所示，电源电压不变，滑动变阻器R规格为“10 Ω 1 A”，灯泡L1标有“6 V 3 W”，L2标有“2 V 1 W”字样(灯丝电阻不变)，电流表量程为0～3A．当闭合S1、S2，断开S3时，灯泡L1正常发光．在保证电路安全的情况下，下列说法正确的是( )A. 电源电压为6 VB. 只闭合S3，滑片P滑到最右端时，L2正常发光C. 只闭合S1时，电流表示数为0.5 AD. 整个电路的最大电功率为9 W3.在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为( )A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小4. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为 ()A.1∶3B.3∶1C.3∶4D.4∶35.如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是( )A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大6. 如图所示，将电阻R1和R2并联后接在电源两端，若R1、R2的电阻分别为5 Ω和1 5 Ω，则闭合开关S，电流表A与A1的示数之比为( )A．3∶1 B．1∶4 C．4∶1 D．4∶37. 如图所示的电路，电源电压恒为4.5 V，电流表的量程为0~0.6 A，电压表的量程为0~3 V，定值电阻的阻值为5 Ω，滑动变阻器的最大阻值50 Ω。

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-含有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路的电源电压为1.5V，电阻R1的阻值为3Ω，闭合开关后，电流表的示数为0.3A（）A．通过R1的电流大于0.3A B．电阻R1和R2是并联的C．电压表的示数为0.6V D．电阻R2的阻值为2Ω2．如图所示的电路，电源电压不变，闭合开关S，下列说法正确的是（）A．电流表A1示数变小B．电压表V示数与电流表A1示数之比变大C．电流表A2示数不变D．电压表V示数与电流表A2示数乘积变小3．如图是电阻甲和乙的I﹣U图像，分析图像，下列说法中错误的是（）A．当乙两端电压为4V时，通过其电流为0.2AB．甲和乙均是定值电阻C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为10VD．将甲和乙并联，若电源电压为4V，则它们干路的电流为0.6A4．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。

当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω5．如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小.电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流号表示数可能是（）A．小于0.18A B．等于0.18 AC．大于0.18 A，小于0.2 A D．大于0.2A，小于0.24 A6．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。

当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．I1：I2＝2：3C．R1：R2＝2：3D．R2＝15Ω7．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（）A．P向a端移动，电压表示数变小B．电源电压是6VC．定值电阻R的阻值是6ΩD．滑动变阻器的最大阻值18Ω8．噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。

人教版九年级物理第17章欧姆定律同步优化训练（含答案）一、选择题（本大题共8道小题）1. 在一段电阻不变的导体两端加20 V 电压时，通过的电流为1 A;现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为() A.0.25 A 5 Ω B.0.25 A20 ΩC.1 A 5 ΩD.1 A20 Ω2. 用如图所示电路探究电流跟电压的关系。

为了改变定值电阻R两端的电压，设计了三种方案。

甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同定值电阻R'串联接入MN。

可行的方案是()A.仅有甲B.仅有乙C.仅有甲、乙两种D.甲、乙、丙都可行3. 在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．小明连接的电路有不妥之处，改正的方法是()A. 将导线K的a端移至接线柱AB. 将导线M的c端移至接线柱BC. 将导线M的c端移至接线柱DD. 将导线L的b端移至接线柱D4. 如所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是()A.通过滑动变阻器的电流变小B.电路中的总电流不变C.电流表和电压表的示数都逐渐变大D.电压表示数与电流表示数的比值不变5. 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P 向左移动时，以下说法正确的是()A. 两电流表示数的差值变小B. 电压表示数与电流表示数的比值不变C. 电压表示数与电流表示数的比值不变D. 电压表示数与电流表示数的乘积变大6. 在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P 向右移动时，电流表和电压表示数的变化分别为()A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小7. 如图①所示是电阻甲和乙的I－U图像，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2 V时，R甲＝0.4 ΩC. 如图②所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD. 如图③所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A8. 如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行．．．的是()二、填空题（本大题共7道小题）9. 某段金属导体两端电压为4 V时，通过的电流是0.2 A；当该导体两端电压为12 V时，通过该导体的电流为________ A；当该导体两端电压降为0时，电阻为________Ω.10. 两个标有“5 Ω 1 A”和“10 Ω0.6 A”的定值电阻，将它们串联起来使用时等效电阻为Ω，电源电压最大为V;将它们并联时干路电流最大是A。
