培优 易错 难题欧姆定律辅导专题训练及答案

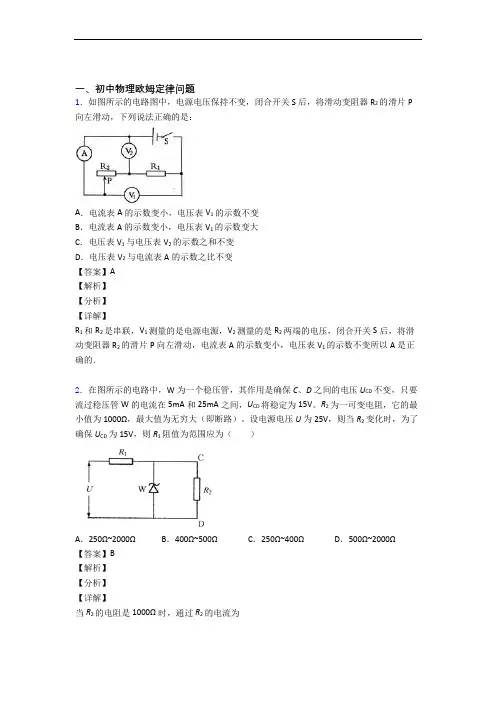

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V。

R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。

设电源电压U为25V，则当R2变化时，为了确保U CD为15V，则R1阻值为范围应为（）A．250Ω~2000ΩB．400Ω~500ΩC．250Ω~400ΩD．500Ω~2000Ω【答案】B【解析】【分析】【详解】当R2的电阻是1000Ω时，通过R2的电流为15V =0.015A=15mA 1000Ω由于稳压管的电流范围是5mA 到25mA ，则通过R 1的电流为20mA 到40mA ，根据欧姆定律可以计算出R 1的电阻范围10V =5000.02A Ω，10V =2500.04AΩ 即R 1的电阻范围500Ω～250Ω之间；同理，当R 2的电阻是无穷大时，由于稳压管的电流范围是5mA 到25mA ，可以计算出R 1的电阻范围在2000Ω～400Ω之间；而这两部分的公共部分是400Ω～500Ω。

故选B 。

3．在如图所示的电路中，电源电压保持不变，R 1为定值电阻。

闭合开关S 后，将滑动变阻器R 2的滑片P 从最右端移到中间某个位置，R 1、R 2两端电压和电路中电流的示数分别变化了△U 1、△U 2和△I （皆绝对值），则△U 1______△U 2（选填“大于”、“小于”或“等于”），再向左移动，△U 2和△I 的比值将______（选填“增大”、“减小”或“不变”）。

一、欧姆定律的计算问题难题易错题1．如图，电源的电压U 保持6V 不变，R =5Ω，当开关S 闭合前后，通过电灯的电流变化了0.2A ，则灯泡的电阻是（ ）A ．5ΩB ．10ΩC ．15ΩD ．25Ω【答案】B 【解析】 【分析】 【详解】如图所示，当开关S 闭合时，电路中只有电灯，此时电路中的电流为16V =U I R R =灯灯当开关S 未闭合，电灯和电阻R 串联，此时电路中的电流为26V=5ΩU I R R R =++灯灯因为开关S 闭合前后，通过电灯的电流变化了0.2A ，所以126V 6V=0.2A 5ΩI I R R -=-+灯灯解之得R 灯=10Ω。

故选B 。

2．如图甲所示，两个电压表的量程都是0~15V ，电流表的量程是0~0.6A ，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A ；闭合开关，为了保证所有元件都安全。

滑动变阻器的滑片只能在阻值最大端和a 点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB 和BC ，下列说法正确的是（ ）A ．电源电压为6VB ．滑动变阻器的取值范围为12Ω55ΩC ．该电路功率范围为2.4W 6WD ．小灯泡正常发光时的电流为0.6A【答案】BC 【解析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V 1测灯泡两端的电压，电压表V 2测变阻器两端的电压，电流表测电路中的电流；当滑片位于a 点时，电路中的电流最大，由小灯泡两端的电压不许超过额定电压可知，此时灯泡正常发光，由图乙可知，此时电路中的电流I =0.5A ，故D 错误；灯泡两端的电压U L =6V ，变阻器两端的电压6V a U =，因串联电路中总电压等于各分电压之和，所以，电源的电压L 6V+6V=12V a U U U =+=由UI R=可得，滑动变阻器接入电路中的最小阻值 6V =12Ω0.5Aa a U R I ==电路的最大功率12V 0.5A 6W P UI ==⨯=大当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，电路的功率最小，由图乙可知，电路的最小电流I′=0.2A ，变阻器两端的电压11V U =右，滑动变阻器接入电路中的最大阻值11V =55Ω0.2AU R I =='大右 则滑动变阻器的取值范围为12Ω～55Ω，电路的最小功率12V 0.2A 2.4W P UI ==⨯=小小则该电路功率范围为2.4W ～6W 。

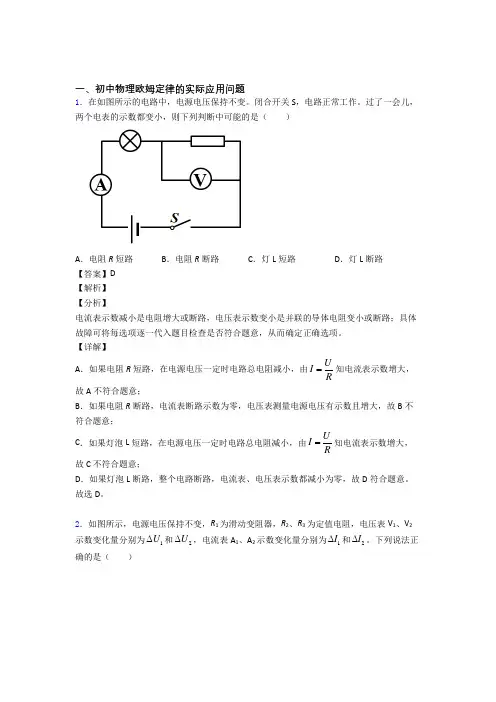

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是（ ）A ．电阻R 短路B ．电阻R 断路C ．灯L 短路D ．灯L 断路【答案】D【解析】【分析】 电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。

【详解】A ．如果电阻R 短路，在电源电压一定时电路总电阻减小，由U I R =知电流表示数增大，故A 不符合题意；B ．如果电阻R 断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B 不符合题意；C ．如果灯泡L 短路，在电源电压一定时电路总电阻减小，由U I R=知电流表示数增大，故C 不符合题意；D ．如果灯泡L 断路，整个电路断路，电流表、电压表示数都减小为零，故D 符合题意。

故选D 。

2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。

下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。

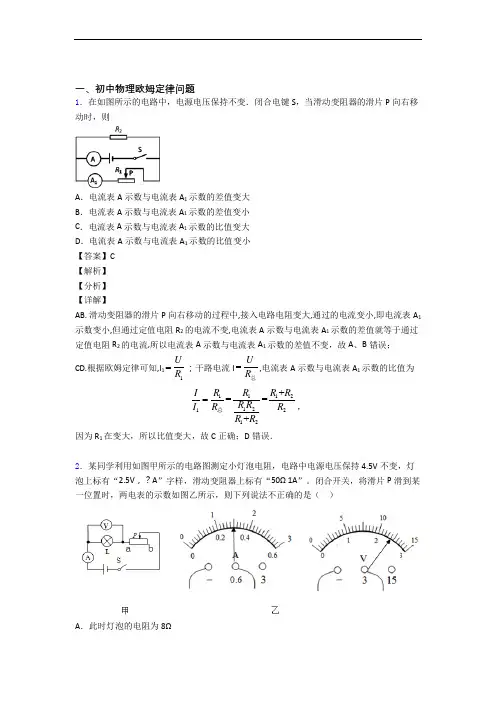

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

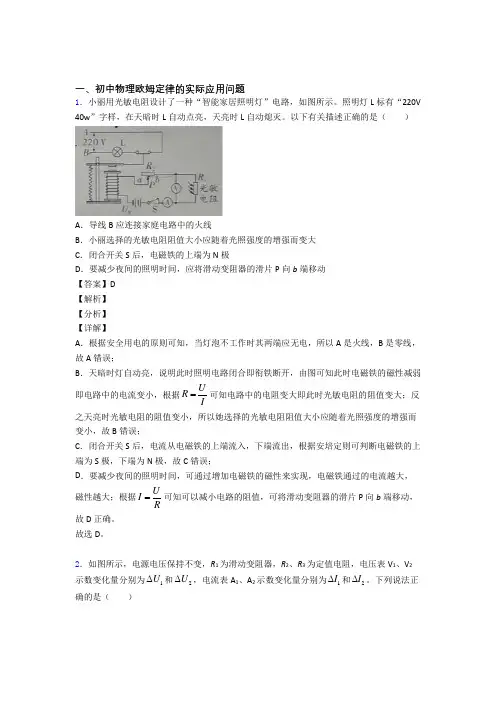

一、初中物理欧姆定律的实际应用问题1．小丽用光敏电阻设计了一种“智能家居照明灯”电路，如图所示。

照明灯L 标有“220V 40w ”字样，在天暗时L 自动点亮，天亮时L 自动熄灭。

以下有关描述正确的是（ ）A ．导线B 应连接家庭电路中的火线B ．小丽选择的光敏电阻阻值大小应随着光照强度的增强而变大C ．闭合开关S 后，电磁铁的上端为N 极D ．要减少夜间的照明时间，应将滑动变阻器的滑片P 向b 端移动【答案】D【解析】【分析】【详解】A ．根据安全用电的原则可知，当灯泡不工作时其两端应无电，所以A 是火线，B 是零线，故A 错误；B ．天暗时灯自动亮，说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据U R I=可知电路中的电阻变大即此时光敏电阻的阻值变大；反之天亮时光敏电阻的阻值变小，所以她选择的光敏电阻阻值大小应随着光照强度的增强而变小，故B 错误；C ．闭合开关S 后，电流从电磁铁的上端流入，下端流出，根据安培定则可判断电磁铁的上端为S 极，下端为N 极，故C 错误；D ．要减少夜间的照明时间，可通过增加电磁铁的磁性来实现，电磁铁通过的电流越大，磁性越大；根据U I R=可知可以减小电路的阻值，可将滑动变阻器的滑片P 向b 端移动，故D 正确。

故选D 。

2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。

下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。

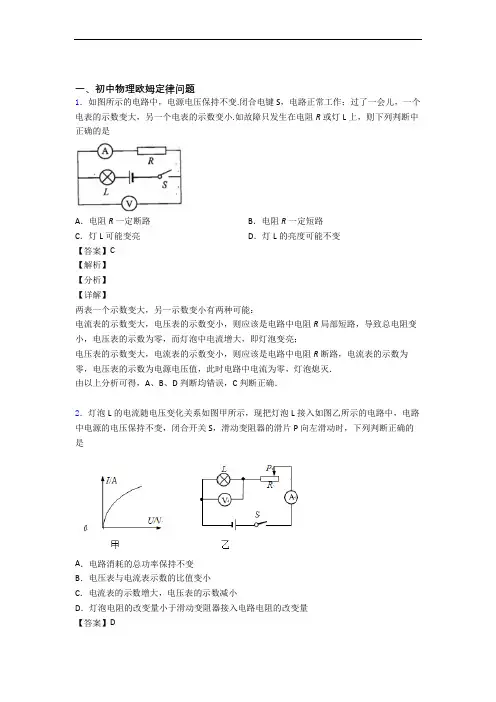

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

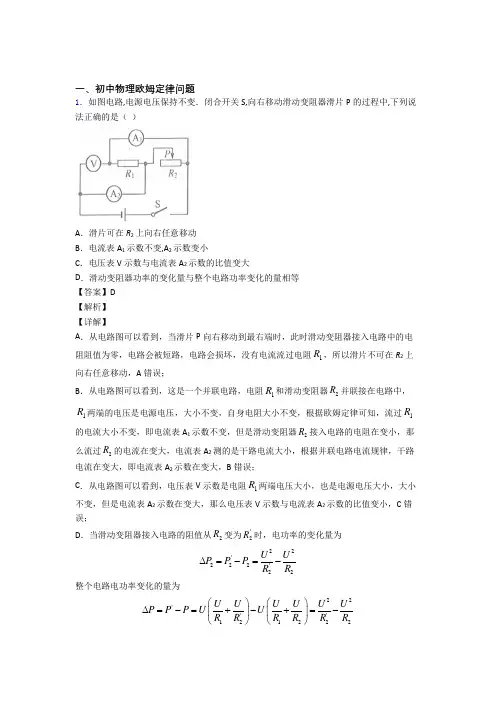

一、初中物理欧姆定律问题1．如图电路,电源电压保持不变．闭合开关S,向右移动滑动变阻器滑片P 的过程中,下列说法正确的是（ ）A ．滑片可在R 2上向右任意移动B ．电流表A 1示数不变,A 2示数变小C ．电压表V 示数与电流表A 2示数的比值变大D ．滑动变阻器功率的变化量与整个电路功率变化的量相等【答案】D【解析】【详解】A ．从电路图可以看到，当滑片P 向右移动到最右端时，此时滑动变阻器接入电路中的电阻阻值为零，电路会被短路，电路会损坏，没有电流流过电阻1R ，所以滑片不可在R 2上向右任意移动，A 错误；B ．从电路图可以看到，这是一个并联电路，电阻1R 和滑动变阻器2R 并联接在电路中，1R 两端的电压是电源电压，大小不变，自身电阻大小不变，根据欧姆定律可知，流过1R 的电流大小不变，即电流表A 1示数不变，但是滑动变阻器2R 接入电路的电阻在变小，那么流过2R 的电流在变大，电流表A 2测的是干路电流大小，根据并联电路电流规律，干路电流在变大，即电流表A 2示数在变大，B 错误；C ．从电路图可以看到，电压表V 示数是电阻1R 两端电压大小，也是电源电压大小，大小不变，但是电流表A 2示数在变大，那么电压表V 示数与电流表A 2示数的比值变小，C 错误；D ．当滑动变阻器接入电路的阻值从2R 变为'2R 时，电功率的变化量为 22'222'22U U P P P R R ∆=-=- 整个电路电功率变化的量为22'''121222U U U U U U P P P U U R R R R R R ⎛⎫⎛⎫∆=-=+-+=- ⎪ ⎪⎝⎭⎝⎭即2P P ∆=∆，滑动变阻器功率的变化量与整个电路功率变化的量相等，D 正确。

2．在如图所示的电路中，电源电压U 保持不变，R 1，R 2，R 3为定值电阻．移动滑动变阻器的滑片，使电压表V 1，V 2的示数分别增大△U 1，△U 2，在这个过程中（ ）A ．△U 2<△U 1B ．通过电阻R 1的电流增加△U 1／R 1C ．通过电阻R 2的电流减小△U ２／R ３D ．电阻 R 3两端的电压增大△U 2【答案】ABC【解析】【分析】【详解】A ．根据串联电路电压的规律有： U =U 1+U R2+△U R3，即原来：U 1=U -（U R2+△U R3）-----①，移动滑片后，U 1′=U -（U R2′+△U R3′）----②②-①得：U 1′-U 1=（U R2+△U R3）-（U R2′+△U R3′）=（U R2-U R2′）+（△U R3-△U R3′）=△U R2+△U R3， 即：△U 1=△U R2+△U R3---③，根据串联电路各部分电压之和不变，故：△U 2=△U R3----④，由③④得：△U 2＜△U 1故A 正确；B ．由欧姆定律，原来通过R 1的电流：I 1=11U R ------⑤ 移动滑片后：I 1′='11U R -----⑥ ⑥-⑤得：I1′-I1='11 U R-11UR='111U UR；故通过电阻R1的电流增加△I1=11UR，故B正确；CD．由串联电路电压的规律，R3两端电压减小△U2，故D错误；类似B选项，故通过R3两的电流减小23UR，由串联电路的规律，流经R2、R3的电流相等，故通过电阻R2的电流减小23UR，故C正确．3．小华连接了如图甲所示的电路，电流表的量程为0～3A，两滑动变阻器的最大阻值相等，闭合开关S、S1，将变阻器R2滑片置于最下端，将变阻器R1滑片从最下端向最上端移动；闭合开关S、S2，将变阻器R2滑片由最下端逐渐向上移动至最上端。

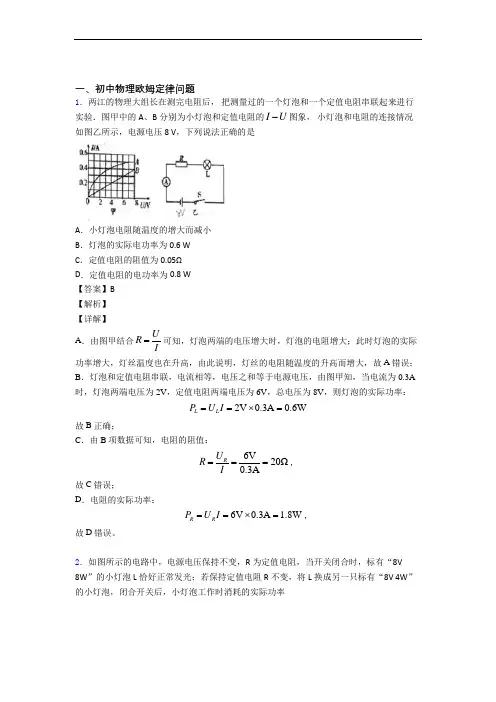

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W【答案】B【解析】【详解】A ．由图甲结合U R I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V 20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率： 6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

2．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“8V 8W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“8V 4W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A ．大于4WB ．等于4WC ．小于4WD ．无法确定 【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。

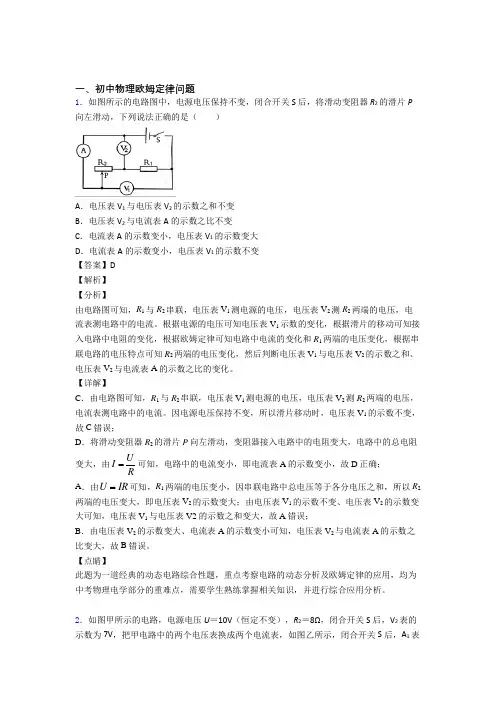

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。

【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。

【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。

2．如图甲所示的电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A ，下列说法正确的是（ ）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD【解析】【详解】 A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =U R可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I ′1+I 2=1U R +I 2=10V 12Ω+1.25A=0.83A+1.25A=2.08A 故B 错误；3．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表示数的变化量分别为∆U 1、∆U 2，电流表示数的变化量为∆I ，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为∆P 1、∆P 2。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．在如图所示的电路中，电源电压U保持不变，R1，R2，R3为定值电阻．移动滑动变阻器的滑片，使电压表V1，V2的示数分别增大△U1，△U2，在这个过程中（）A．△U2 △U1B．通过电阻R1的电流增加△U1／R1C．通过电阻R2的电流减小△U２／R３D．电阻 R3两端的电压增大△U2【答案】ABC【解析】【分析】【详解】A．根据串联电路电压的规律有：U=U1+U R2+△U R3，即原来：U 1=U -（U R2+△U R3）-----①，移动滑片后，U 1′=U -（U R2′+△U R3′）----②②-①得：U 1′-U 1=（U R2+△U R3）-（U R2′+△U R3′）=（U R2-U R2′）+（△U R3-△U R3′）=△U R2+△U R3， 即：△U 1=△U R2+△U R3---③，根据串联电路各部分电压之和不变，故：△U 2=△U R3----④，由③④得：△U 2＜△U 1故A 正确；B ．由欧姆定律，原来通过R 1的电流：I 1=11U R ------⑤ 移动滑片后：I 1′='11U R -----⑥⑥-⑤得：I 1′-I 1='11U R -11U R ='111U U R ；故通过电阻R 1的电流增加△I 1=11U R ，故B 正确；CD ．由串联电路电压的规律，R 3两端电压减小△U 2，故D 错误；类似B 选项，故通过R 3两的电流减小23U R ，由串联电路的规律，流经R 2、R 3的电流相等，故通过电阻R 2的电流减小23U R ，故C 正确．3．如图，电源电压不变，电路元件及导线均完好，R 1、R 2为定值电阻，R 为滑动变阻器。

一、初中物理欧姆定律问题1．如图所示的电路中，当开关闭合，将滑动变阻器的滑片慢慢向右滑动的过程中，电流表与电压表的示数变化府况，下列说法正确的是A．电流表A l的示数变大B．电流表A2的示数变小C．电压表示数与电流表A l的示数的比值变小D．电压表示数与电流表A2的示数的比值变小、【答案】D【解析】【详解】由电路图可知,定值电阻与滑动变阻器并联,电流表A1测定值电阻支路的电流,电流表A2测变阻器支路的电流，电压表测电源两端的电压。

AC．因电源的电压不变，所以，滑片移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时,通过定值电阻的电流不变,即电流表A1的示数不变，所以电压表示数与电流表A1示数的比值也不变，故AC错误；B．将滑动变阻器滑片慢慢向右滑动的过程中，接入电路中的电阻变小，由UIR可知，通过滑动变阻器的电流变大,即电流表A2的示数变大，故B错误；Ｄ．电压表示数不变而电流表A2示数变大，所以电压表示数与电流表A2示数的比值变小，故D正确。

2．如图所示，电源电压恒为6V，小灯泡L标有“4V 1.6W”字样（阻值保持不变），R1=20Ω。

滑动变阻器R2标有“30Ω 1A”。

电流表的量程为0~0.6A，电压表的量程为0~3V。

下列说法正确的是（）A．闭合S2，断开S1、S3时，通过电阻R1电流为0.2AB．断开S2，闭合S1、S3时，滑动变阻器R2连入阻值范围5Ω~10ΩC ．闭合开关S 3，断开S 1、S 2时，电灯L 消耗的功率范围为0.225W~0.9WD ．闭合所有开关，滑动变阻器R 2消耗的最大功率和最小功率之比为3：1【答案】ACD【解析】【分析】【详解】A ．从图中可以看到，闭合S 2，断开S 1、S 3时，灯泡和电阻R 1串联接在电路中，灯泡的电阻大小是()22L L L 4V 10Ω1.6W U R P === 根据欧姆定律可知，通过电阻R 1电流大小是1L 16V 0.2A 10Ω20ΩU I I R R ====++ 即通过电阻R 1电流是0.2A ，A 正确；B ．断开S 2，闭合S 1、S 3时，只有滑动变阻器R 2接入电路，电流表的量程为0~0.6A ，当电路的电流最大是0.6A ，滑动变阻器接入电路的阻值大小是2max 6V 10Ω0.6AU R I === 这个阻值大小是滑动变阻器接入电路的最小阻值，所以滑动变阻器R 2连入阻值范围是10Ω~30Ω，B 错误；C ．闭合开关S 3，断开S 1、S 2时，灯泡和变阻器R 2串联接在电路中，根据2P I R =可知，当电路中的电流最小时，灯泡的电功率最小，这时电路中的总电阻最大，电路中的电流大小是min 6V 0.15A 10Ω30ΩI ==+ 这个电流值大小没有超过电流表的量程，也没有超过滑动变阻器的最大电流限度 电压表的示数是L 0.15A 10Ω 1.5V U =⨯=这个电压值没有超过电压表的量程，这时灯泡的最小电功率是()22Lmin min L 0.15A 10Ω0.225W P I R ==⨯= 当电路中的电流最大时，灯泡的电功率最大，这时电路中的总电阻最小，假如电流大小是0.6A ，那么电压表的示数是L 0.6A 10Ω6V U =⨯=这个电压的数值大过了电压表的量程，所以电流不能是0.6A ，假如电压表的示数达到最大3V ，这时电流最大，大小是max 3V 0.3A 10ΩI ==这个电流值大小符合电路的安全要求，所以灯泡的最大电功率是()22Lmax max L 0.3A 10Ω0.9W P I R ==⨯= 综上所述，电灯L 消耗的功率范围为0.225W~0.9W ，C 正确；D ．闭合所有开关，灯泡被短路，电阻R 1、R 2并联接在电路中，根据2U P R =可知，当R 2的电阻最小时，其电功率最大，流过它的电流最大，是0.6A ，其阻值大小是2min 6V 10Ω0.6AR == 电功率大小是 ()222max 2min 6V 3.6W 10ΩU P R === 当R 2的电阻最大时，其电功率最小，流过它的电流最小，假如R 2的电阻是30Ω，其电流大小是2min 2max 6V 0.2A 30ΩU I R === 这个电流大小符合电路的安全要求，那么其电功率大小是()222min 2max 6V 1.2W 30ΩU P R === 那么滑动变阻器R 2消耗的最大功率和最小功率之比是2max 2min : 3.6W :1.2W 3:1P P ==D 正确。

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．电路消耗总功率允许的变化范围为l.2W~3WD．变阻器R2接入电路的阻值允许变化范围为2Ω~10Ω【答案】D【解析】【分析】滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最大时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别求出电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化。

【详解】由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；AB．由题意知，当电压表的最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端的电压U1=3V，由欧姆定律可得此时电路中的电流：1 2113V0.3A 10ΩUI I IR=====，因此电路中的最小电流为0.3A，故B错误；电阻R1消耗功率最小功率：1min13V0.3A0.9WP U I==⨯=，故A错误；C．电路消耗的最小功率：min 6V0.3A 1.8WP UI==⨯=；故C错误；D．此时滑动变阻器接入电路中的电阻最大：2max 2max3V10Ω0.3AURI===；当电路中的电流最大为0.5A 时，滑动变阻器接入电路中的电阻最小，由欧姆定律可知此时电路中的总电阻最小：min max 6V12Ω0.5AU R I ===总， 滑动变阻器接入电路中的电阻最小：min 1min 12Ω10Ω2ΩR R R =-=-=2总，则变阻器R 2接入电路的阻值允许变化范围为2Ω~10Ω，故D 正确。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持12V 不变，小灯泡L 上标有“6V 3W ”字样，滑动变阻器最大电阻值R =48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）A ．要使电压表的示数增大1V ，小灯泡L 两端的电压就会减小1VB ．当滑片P 移到最右端时，通电100s 滑动变阻器消耗的电能是192JC ．当滑片P 移到变阻器的中点时，小灯泡L 正常发光D ．当滑片P 移到变阻器的中点时，电阻R 的实际功率是3.6W【答案】B【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，电压表测的是小灯泡L 两端的电压，所以电压表的示数增大1V ，小灯泡L 两端的电压也会增大1V ，A 错误；B ．可知，小灯泡L 的电阻是()22L L L 6V 12Ω3W U R P === 这是一个串联电路，电路中的电流大小是L 12V 0.2A 48Ω12ΩU I R R ===++ 通电100s 滑动变阻器消耗的电能是 ()220.2A 48Ω100s 192J W I Rt ==⨯⨯=B 正确；C ．当滑片P 移到变阻器的中点时，电路中的电流大小是'L 12V 1A 124Ω12Ω32U I R R ===++小灯泡L 的电压是 ''L L 1A 12Ω4V 3U I R ==⨯= 小灯泡不会正常发光，C 错误；D ．当滑片P 移到变阻器的中点时，电路中的电流大小是1A 3，变阻器接入电路的电阻大小是24Ω，则滑动变阻器R 的实际功率是()22'11A 24Ω 2.7W 23P IR ⎛⎫⎛⎫==⨯≈ ⎪ ⎪⎝⎭⎝⎭ D 错误；故选B 。

2．如图所示电路图，把端点A 、B 接在电压U 不变的电源两端，只闭合开关S 1，电压表的示数为U 1，电流表A 1的示数为I 1；把端点C 、D 接同一电源两端，只闭合开关S 2，电压表的示数为U 2，电流表A 2的示数为I 2；把端点A 、D 接同一电源两端，只闭合开关S 1，电压表的示数为U 3，电流表A 1的示数为I 3；把端点B 、C 接同一电源两端，只闭合开关S 2，电压表的示数为U 4，电流表的示数为I 4。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R。

若只闭合开关S1，将滑动变阻器的滑片P 置于A端时，电压表V1示数为U1，电压表V2示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1示数为U1′，电压表V2的示数为U2′，电流表A1的示数为0.4A。

已知：U1:U1′＝1:2，U2:U2′＝3:1，R2＝3Ω。

以下说法错误的是（）A．R1的电阻为2ΩB．电源电压为6VC．当开关都闭合，电路消耗的最小功率为30WD．只闭合开关S1时，电路消耗的最大功率为7.2 W【答案】C【解析】【分析】【详解】若只闭合开关 S1时，电路如下图甲所示，将滑动变阻器的滑片P 置于A端时，变阻器连入电路的电阻为0，简化后的电路如下图乙所示。

此时，R1、R2两端电压分别为U1、U2。

将滑动变阻器的滑片 P 移至 B端时，电路如下图所示此时，R2两端电压为U2′，变阻器和R1两端的总电压为U1′。

可知，R2两端电压U2′为1.2V。

此时，电流表示数为I丙=0.4A，R2＝3Ω，据U IR根据U 2:U 2′＝3:1结合U 2′为1.2V ，可以推得U 2为3.6V 乙图中，电流表示数I 乙为22 3.6V1.2A 3U I R ===Ω乙 已知U 1:U 1′＝1:2根据欧姆定律，有111()2I R I R R =+乙丙即111.2A 10.4A ()2R R R ⨯=⨯+整理得15R R =乙图中，电流表示数为1.2A ，根据欧姆定律有21UI R R =+乙即11.2A 3UR =Ω+……①丙图中，电流表示数为0.4A ，根据欧姆定律有21UI R R R =++丙即110.4A 35UR R =Ω++……②结合①②，有16V2U R ==Ω则1510R R ==Ω只闭合开关S 1时，当变阻器滑片在A 端时，电路中电阻最小，电路总功率最大，为6V 1.2A 7.2W P UI ==⨯=当所有开关都闭合时，电路为三个用电器并联，当变阻器连入电路中电阻为其最大阻值时，电路的总功率最小，为2222221212(6V)(6V)(6V)=33.6W 3102U U U P P P PR R R =++=++++=ΩΩΩ滑滑 故选项A 、B 、D 正确，不符合题意；选项C 错误，符合题意。

一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C【解析】【详解】 由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由U I R=可得，电源的电压 1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V =20Ω0.2AU R I == 故D 错误； 因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误；电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。

滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。

故选C。

2．如图所示是小明设计的一个简易电子身高测量仪的示意图。

其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。

小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：3V2240Ω0.15AURI=⨯=⨯=总，故A符合题意；BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V=10Ω0.2AURI==，则电阻棒接入电路的长度为10cm，所以甲的身高是160cm-20cm+10cm=150cm=1.5m；丙测量身高时，变阻器接入电路的电阻为2223.6V=30Ω0.12AURI==，则电阻棒接入电路的长度为30cm，所以丙的身高是160cm-20cm+30cm=170cm=1.7m，故B、C不符合题意；D．当滑片在a点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m，当滑片在b 点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m ，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m ，故D 符合题意。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W 【答案】C 【解析】 【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ； 由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI=，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；B．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
