整流电路100图详解4．1．5 绘图题La5E3001 请画出单相桥式全波整流电路图。
答：T：降压变压器 D1-D4：二极管 C：滤波电容La4E3002 请画出全波二倍压整流电路图。
答：B：降压变压器 D1-D2：二极管 C1，C2：滤波电容R1，R2：限流电阻La4E4003 请画出串联晶体管稳压电路原理图。
答：T：降压变压器 D1-D4：二极管 C：滤波电容R：限流电阻D W：稳压管La4E4004 画出利用运放组成的PI调节器的原理图。
La3E3005 请画出利用运放组成的PD调节器的原理图。
答：La3E3006 补画下面的第三视图。
答：La2E2019 画出运算放大器构成的电压跟随器和电流电压转换器。
答：La2E4008 请画出光电管隔离电路图。
答：La2E3009 请画出三极管的三种放大电路图。
答：La2E2019 请划出硅和锗两种二极管伏安特性曲线。
答：La2E4011 请画出一般晶体三极管输出特性曲线，并注明三个工作区域。
答：Lb4E5012 请画出单相桥式整流电路线路图及带电阻负载的输出电压波形图。
答：Lb4E3013 请画出带有续流二极管的可控硅单相整流电路接线图。
答：Lb4E4014 请画出双微机调速器系统结构框图。
答：Lb3E2019 画出中性点不接地系统单相接地的向量图。
答：Lb3E3016 指出图中电容起什么作用。
答：图中电容起滤波作用。
Lb2E3017 请画出利用运放组成的PID调节器的原理图。
答：Lb2E4018 试画出PT或CT交流采样的电路图。
答：Lb2E3019 请画出极化继电器结线图。
答：Lb1E5020 请画出Ｙ／Δ接线变压器接线组别相量图。
答：Lb1E1021 请画出发电机理想灭磁曲线。
答：Lb1E5022 请画出PID调节器的传递函数框图。
答：Lb1E5023 请画出用两个对线灯检查可控硅的试验电路图。
答：Jd5E4024 请画出励磁调节器（模拟式）基本单元构成框图。

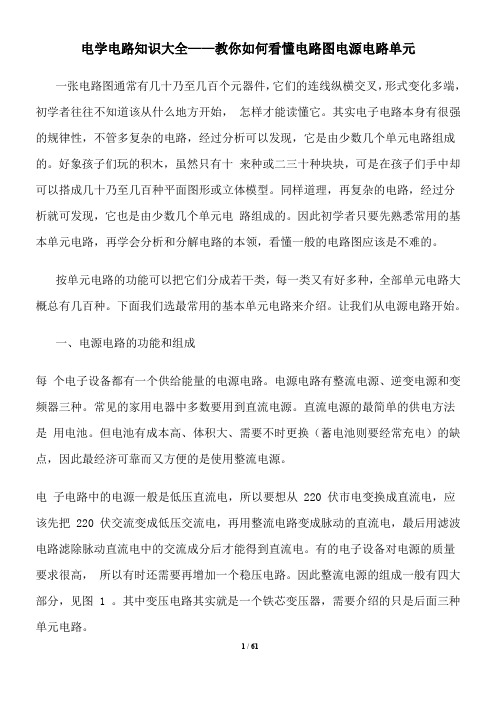

电学电路知识大全——教你如何看懂电路图电源电路单元一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。
第1篇第一章：电工基础知识1. 电工基础知识概述电工基础知识是学习电工技术的基石，主要包括电路理论、电工材料、电气设备、安全用电等方面。
以下是对这些基础知识的一些摘抄。
2. 电路理论- 电流、电压、电阻：电流是电荷的定向移动，电压是推动电荷移动的力，电阻是阻碍电荷移动的力。
- 欧姆定律：I = U/R，其中I表示电流，U表示电压，R表示电阻。
- 基尔霍夫定律：电路中，流入节点的电流之和等于流出节点的电流之和；电路中，任意闭合回路的电压之和等于零。
3. 电工材料- 导电材料：铜、铝等金属具有良好的导电性。
- 绝缘材料：塑料、橡胶、玻璃等材料具有良好的绝缘性能。
- 磁性材料：铁、镍等材料具有良好的磁性。
4. 电气设备- 电源设备：发电机、变压器、整流器等。
- 配电设备：配电盘、开关、插座等。
- 用电设备：电动机、照明设备、家用电器等。
5. 安全用电- 绝缘：使用绝缘材料防止触电。
- 接地：将电气设备的金属部分接地，防止漏电。
- 漏电保护：使用漏电保护器，及时切断漏电电路。
第二章：电工技能训练1. 电工工具的使用- 电工钳：用于剪线、剥皮等。
- 螺丝刀：用于拧紧或松开螺丝。
- 电烙铁：用于焊接电子元件。
2. 电线连接- 单芯线连接：将两根单芯线并排放置，用绝缘胶带缠绕固定。
- 多芯线连接：将多芯线并排放置，用绝缘胶带缠绕固定，并注意颜色标识。
3. 电线接插件的使用- 插座：将电线插入插座，确保接触良好。
- 开关：将电线插入开关，确保接触良好。
4. 电动机接线- 三相电动机：根据电动机的铭牌，正确连接三相电源。
- 单相电动机：将电源线插入电动机的接线盒，确保接触良好。
第三章：电气设备安装与调试1. 配电盘安装- 配电盘布局：按照设计图纸，合理布局配电盘。
- 设备安装：将配电设备安装到配电盘上，确保固定牢固。
- 接线：按照电路图，正确接线。
2. 照明设备安装- 灯具选择：根据照明需求，选择合适的灯具。
- 安装位置：确定灯具安装位置，确保安全。
电工必备：电气识图和接线口诀目录一、识图口诀 (2)一、熟悉电气图的有关规定 (4)二、熟悉常用电气图的特点 (4)三、熟悉电气元件的结构和原理 (5)二、接线口诀 (6)1、接地线的顺序是什么？ (6)2、安全注意事项 (7)3、单相电源插座接线的规定 (7)4、三相交流电源的两种接法和两种出线方式 (7)作为电工必须学会看图，包括原理图，接线图，电路图，如果你是搞电机修理的，那还要会看下线图和扩展图的，看电路图和接线图有个原则：从上到下，从左到右。
看到像蜘蛛网一样的图不要着急，按照上面的原则一点点看，慢慢会习惯的！识电图，有方法，掌握技巧，少走弯路！一些技术要求不可能都在图面上反映出来，也不可能在图面上一一标注清楚，因为这些技术要求在有关国家标准和技术规程、规范中已做了明确的规定。
因而在读电气图时，还必须了解这些相关标准、规程、规范，这样才算真正识图。
还要多了解、熟悉、理解电气图中涉及的有关基本概念。
例如，在看电动机控制电路图时，必须首先熟悉电气联锁、自锁等概念；然后分析关键点的电位，各点电位如何变化，如何互相关联，如何形成回路、通路；哪些构成直流回路，哪些形成信号通道，哪些属于控制回路等。
今天，电老虎网就分享一些老电工整理的看图以及接线口诀，希望大家能学以致用，提高工作效率。
一、识图口诀接线原理详细看，万千资料记心间。
标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。
主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。
能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。
材料表，施工书，总要求，目录号，图样说明看详细，识图重点便明了。
看原理，分主副，交直流，细分清，先看电源各回路，保护测量控制清。
安装图，照主副，经线路，到负载，不忘电源一段段，元件连接按序看。
展开图，识读时，据原理，在回路，电器元件功能键，分别画在线路间。
平面图，剖面图，看土建，看管道，电气设备有位置，细看尺寸和投影。
电气CAD 电气图基本知识在现代电气工程领域，电气图是设计、安装、调试和维护电气系统的重要工具。
电气 CAD（计算机辅助设计）则为绘制电气图提供了高效、精确的手段。
要想熟练运用电气 CAD 绘制出准确、清晰的电气图，了解电气图的基本知识是关键。
一、电气图的定义与作用电气图是用图形符号、带注释的围框或简化外形表示电气系统或设备中各组成部分之间相互关系及其连接关系的一种图。
它的作用主要体现在以下几个方面：1、设计规划：在电气系统的设计阶段，电气图用于展示电路的原理、布局和连接方式，帮助设计师构思和优化方案。
2、安装调试：安装人员根据电气图进行设备的安装和接线，调试人员依据图进行系统的测试和调整。
3、维护维修：当电气系统出现故障时，维修人员通过查看电气图，能够快速定位问题所在，并采取相应的维修措施。
4、技术交流：电气图是电气工程师之间进行技术交流和沟通的有效媒介，能够准确传达设计意图和技术要求。
二、电气图的分类电气图的种类繁多，根据不同的用途和表现形式，可以分为以下几类：1、电路图电路图又称为原理图，它主要表示电路的工作原理和各元件之间的连接关系。
电路图不考虑实际的元器件布局和物理尺寸，重点在于展示电流的路径和信号的流向。
2、接线图接线图用于表示电气设备或装置中各个接线端子之间的实际连接关系。
它通常与电路图配合使用，以指导设备的接线和安装。
3、布置图布置图包括电气设备布置图和布线图。
电气设备布置图展示了电气设备在空间中的位置和布局；布线图则表示电气设备之间的导线走向和敷设方式。
4、系统图系统图用于描述整个电气系统的概况，包括电源、输电线路、配电装置、用电设备等之间的关系，能够从整体上反映系统的组成和结构。
5、逻辑图逻辑图主要用于表示数字电路的逻辑功能和逻辑关系，采用特定的逻辑符号来表示电路的输入、输出和逻辑运算。
三、电气图的图形符号图形符号是电气图的基本组成元素，它是用来表示各种电气设备、装置、元件和线路的简单图形。
怎样学电路知识点总结一、基本电路理论电路是电子设备的基础组成部分，是电流在导体中的流动路径。
学习电路知识首先要明确基本电路理论，包括电压、电流、电阻、功率等基本概念。
另外，还需要了解欧姆定律、基尔霍夫定律、电阻并联和串联、电容和电感等基本电路的理论和公式。
这些基本理论是学习电路知识的基础，对于理解和分析电路问题非常重要。
二、电子元件的特性和使用电路中使用的元件包括电阻、电容、电感、二极管、晶体管、集成电路等等。
学习电路知识需要了解这些元件的特性和使用规律。
例如，学习电阻需要了解标称阻值、温度系数、功率耗散、电阻的串并联等知识；学习电容需要了解容量、介电损耗、等效串并联等知识；学习电感需要了解感值、电感损耗、等效串并联等知识。
此外，对于二极管、晶体管等元件，也需要了解其特性曲线、工作原理和使用方法。
三、电路分析与设计学习电路知识的重要目的之一是要能够分析和设计电路。
电路分析需要掌握基本的分析方法，包括基尔霍夫定律、节点分析法、戴维南定理、叠加定理等。
而电路设计需要了解电路的布局、元件的选择和应用、参数的计算和调整等内容。
电路设计还需要考虑电路的稳定性、性能、成本和可靠性等问题，这对于电子产品的设计和开发十分重要。
四、模拟电子技术模拟电子技术是应用最广泛的电子技术之一，包括放大器、滤波器、振荡器等电路设计和应用。
学习模拟电子技术需要了解模拟信号的特点、模拟电路的特性和设计方法，包括直流放大器、交流放大器、频率响应、波形失真分析、信号调理等内容。
此外，还需要掌握常见的模拟电子元件的参数和特性，包括晶体管、运放、电位器等。
五、数字电子技术数字电子技术是现代电子技术中应用最为广泛的部分，包括数字电路的设计、数字信号的处理、数字系统的应用等内容。
学习数字电子技术需要了解数字系统的基本原理、数字信号的表示和处理方法、逻辑门的应用、计数器、寄存器、微处理器等内容。
数字电子技术的学习还需要掌握数字电路的设计方法和应用技巧，包括组合逻辑和时序逻辑电路的设计、数字电路的测试和调试等内容。
电脑主板CPI 供电电路原理图解.多相供电模块的优点1. 可以提供更大的电流，单相供电最大能提供25A 的电流，相对现在主流的处 理器来说，单相供电无法提供足够可靠的动力， 所以现在主板的供电电路设计都 采用了两相甚至多相的设计，比如 K7、K8多采用三相供电系统，而LGA755的 Pentium 系列多采用四相供电系统。
2. 可以降低供电电路的温度。
因为多了一路分流，每个器件的发热量就减少了。
3. 利用多相供电获得的核心电压信号也比两相的来得稳定。
一般多相供电的控 制芯片（PWM 芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证 了日后升级新处理器的时候的优势。
.完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。
输入部分由一个电感线圈和一个电容 组成；输出部分同样也由一个电感线圈和一个组成； 控制部分则由一个PW 控制 芯片和两个场效应管（MOS-FE ）组成（如图1）。
0丁1艸 ------ 1 中国旭日电器輸入气分I：:控制部分中国旭日电器符栋梁CPU 供电外，还要给其它设备的供电，如果做成 单相电路，需要采用大功率的管，发热量很大，成本也比较高。
所以各大主板厂商都采用多相供电回路。
多相供电是将多个单相电路XX 而成的，它可以提供N 倍的电流。
小知识 场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流,输出部分 i« IVcor^其应用比较广泛，可以放大、恒流，也可以用作可变电阻。
PWM^片：PWM 卩 Pulse Width Modulation （脉冲宽度调制），该芯 片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号,使得两个场效应管轮流导通。
图2主板上的电感线圈和场效应管 了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。
三.判断方法1. 一个电感线圈、两个场效应管和一个电容构成一相电路。
这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的 个数无关。
电子电路常用知识点总结一、基本概念电子电路是研究电子器件之间相互连接所构成的电路的基本规律的一门学科。
电子器件有源器件（电源器件）和无源器件（电子元器件），源器件具有非线性特性，如二极管、晶体三极管，无源器件如电阻、电容和电感等。
电子器件之间连接构成的电路起着信号处理、能量转换、控制等作用。
二、基本电路分析方法1. 基本定律欧姆定律：电流与电压成正比，电阻不变时，电流与电压呈线性关系。
基尔霍夫定律：用于分析电路中的电压和电流。
环路定律和节点定律是其基本表现。
2. 等效电路等效电路是指在一定条件下，用一个简单的电路替代复杂的电路，以便于分析和计算。
常见的等效电路有电压源与电阻串联的等效电路和电流源与电阻并联的等效电路。
3. 电路分析方法基本电路分析方法有节点分析法、单元方程法、网络定理、叠加原理、戴维南定理等。
三、电子元件1. 二极管二极管是一种具有非线性电阻特性的电子器件，其特点是具有单向导电性。
2. 晶体三极管晶体三极管是由P型、N型半导体材料构成的半导体器件。
其在电子电路中被广泛应用，可用作放大、开关和稳压等电路。
3. MOS场效应管MOS场效应管是一种半导体器件，具有高输入阻抗，低噪声，广泛应用于集成电路的制造和放大电路中。
其特点是使用电场调控载流子的浓度，具有较高的输入阻抗和低频增益。
4. 可控硅可控硅是一种半导体器件，具有双向导通性，可用于实现高功率电路中的控制和开关功能。
5. 集成电路集成电路是将大量的电子元器件集成在一块半导体芯片上，广泛应用于各种电子设备中，包括数字电路和模拟电路。
常见的集成电路有模拟集成电路和数字集成电路。
四、基本电路1. 放大电路放大电路是一种将输入信号放大的电路，其在通信、音频、视频等领域中得到广泛应用。
通用的放大电路结构包括共源放大器、共极放大器、共集放大器等。
2. 滤波电路滤波电路是一种用于对特定频率信号进行滤波处理的电路，可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
电学基础知识电荷一、使物体带电1使物体带电的方法：两个物体相互摩擦使物体带电叫做摩擦起电；带电体接触另一物体使物体带电叫做接触带电；带电体靠近另一物体使物体带电叫做感应起电。
2.带电体：带电的物体叫做带电体，带电体具有吸引轻小物体的性质。
带电体能吸引轻小物体的现象称为物体带了电，或者说带了电荷。
二、两种电荷1.自然界只存在两种电荷：被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。
2.电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
三、电荷量1.电荷量：电荷的多少，简称电荷，用符号Q 表 示，单位是库仑，简称库，符号是C 。
2.验电器：由金属球、金属杆、金属箔组成，原理是同种电荷互相排斥，能粗略的比较物体带电荷的多少。
四、原子结构1.物质的构成：由分子、原子构成。
2.原子：由中心的原子核和核外电子组成，原子核带正电，电子带负电，电子绕原子核运动。
3.电子：电子是带有最小负电荷的粒子，它的电荷量为1.6×10-19 C ，称为元电荷，用字母e 表示。
任何带电体所带的电荷量都是e 的整数倍。
电路一、电路的构成1.一个完整电路的构成：.电源——能够提供电能的装置。
开关——控制电路的通断。
用电器——消耗电能，将电能转化为其他形式能的装置。
导线——传导电金属球金属杆金属箔验电器流，输送电能。
二、电路的状态1.通路：接通的电路。
开路（断路）：断开的电路。
电源短路：不经过用电器而直接用导线把电源正、负极连在一起。
用电器短路：用电器两端直接用导线连接起来。
三、电路图1.电路图：用符号表示电路连接的图。
四、电路的连接方式1.电路的链接方式：串联电路、并联电路和混联电路（串并联结合）。
五、等效电路图1.含义：将一个复杂的电路通过适当的方法改画出简单的串联、并联的电路。
电流一、电流1.电流：电荷的定向移动形成电流，电荷定向移动的方向规定为电流方向。
2.持续电流形成的条件：必须有电源；电路闭合（通路）。
新手入门如何看懂电路图1如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来系列文章top电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
一、电子电路的意义电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。
在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改良，直至成功。
我们更可以应用先进的电脑软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。
二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印版图等。
1、原理图原理图就是用来表达电子电路的工作原理的一种电路图，又被叫做“电原理图”。
这种图由于它直接表达了电子电路的结构和工作原理，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。
下列图所示就是一个收音机电路的原理图。
2、方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说，这也是一种原理图。
不过在这种图纸中，除了方框和连线几乎没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线〔有时用带箭头的连线〕说明各个方框之间的关系。
所以方框图只能用来表达电路的大致工作原理，而原理图除了详细地说明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。
下列图所示的就是上述收音机电路的方框图。
(三)装配图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。
在初学电子知识时，为了能早一点接触电子技术，我们选用了螺孔板作为基本的安装模板，因此安装图也就变成另一种模式。
如下列图：(四)印板图印板图的全名是“印刷电路板图”或“印刷线路板图”，它和装配图其实属于同一类的电路图，都是供装配实际电路使用的。
印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。
由于这种电路板的一面或两面覆的金属是铜皮，所以印刷电路板又叫“覆铜板”。
印板图的元件分布往往和原理图中大不一样。
这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致；而实际上却能更好地实现电路的功能。
随着科技发展，现在印刷线路板的制作技术已经有了很大的发展；除了单面板、双面板外，还有多面板，已经大量运用到日常生活、工业生产、国防建设、航天事业等许多领域。
在上面介绍的四种形式的电路图中，电原理图是最常用也是最重要的，能够看懂原理图，也就基本掌握了电路的原理，绘制方框图，设计装配图、印板图这都比较容易了。
掌握了原理图，进行电器的维修、设计，也是十分方便的。
因此，关键是掌握原理图。
三、电路图的组成电路图主要由元件符号、连线、结点、注释四大部分组成。
元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。
但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。
连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。
结点表示几个元件引脚或几条导线之间相互的连接关系。
所有和结点相连的元件引脚、导线，不管数目多少，都是导通的。
注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。
细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。
以上转载自：: guangdongdz 2006-6-28假设不知电路的作用，可先分析电路的输入和输出信号之间的关系。
如信号变化规律及它们之间的关系、相位问题是同相位，或反相位。
电路和组成形式，是放大电路，振荡电路，脉冲电路，还是解调电路。
电器修理、电路设计的工作人员都是要通过分析电路原理图，了解电器的功能和工作原理，才能得心应手开展工作的。
作为从事此项工作的技术人员，首先要有过硬的基本功，要能对有技术参数的电路原理图进行总体了解，能进行划分功能模块，找出信号流向，确定元件作用。
要学会维修电器设备和设计电路，就必须熟练掌握各单元电路的原理。
会划分功能块，能按照不同的功能把整机电路的元件进行分组，让每个功能块形成一个具体功能的元件组合，如基本放大电路，开关电路，波形变换电路等。
要掌握分析常用电路的几种方法，熟悉每种方法适合的电路类型和分析步骤。
１．交流等效电路分析法首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等。
２．直流等效电路分析法画出直流等效电路图，分析电路的直流系统参数，搞清晶体管静态工作点和偏置性质，级间耦合方式等。
分析有关元器件在电路中所处状态及起的作用。
例如：三极管的工作状态，如饱和、放大、截止区，二极管处于导通或截止等。
３．频率特性分析法主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。
粗略估算一下它的中心频率，上、下限频率和频带宽度等，例如：各种滤波、陷波、谐振、选频等电路。
４．时间常数分析法主要分析由Ｒ、Ｌ、Ｃ及二极管组成的电路、性质。
时间常数是反映储能元件上能量积累和消耗快慢的一个参数。
假设时间常数不同，尽管它的形式和接法相似，但所起的作用还是不同，常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。
最后，将实际电路与基本原理对照，根据元件在电路中的作用，按以上的方法一步步分析，就不难看懂。
当然要真正融会贯穿还需要坚持不懈地学习，有了一定的理论后分析电路图就不费力了。
以上摘自：电路图的定义:电路图，是通过电路元件符号绘制的电子元件连线走向图，它详细的描绘了各个元件的连线和走向，各个引脚的说明，和一些检测数据。
原理图，又被叫做“电原理图”。
这种图，由于它直接表达了电子电路的结构和工作原理，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作。
原理图就是用来表达电子电路的工作原理的一种电路情况。
PCB图，是电路板的映射图纸，它详细描绘了电路板的走线，元件的位置等。
看电路图首先看电源部分，理解电路在什么电源的情况下工作，交流还是直流，单电源还是多电源及电压等级。
清楚了以后看分部电路，先区别是数字电路，还是模拟电路，模拟电路看信号采集，搞清楚信号来源，有射频、音频、各类传感器、仪器仪表或其他电路等，分析信号是交流、直流还是脉冲，属电压型还是电流型。
分析后续电路的功能，弄清是解调、放大、整形还是补偿等作用。
最后看输出电路，是调制还是驱动。
数字电路则主要分析电路的逻辑功能和作用。
要看懂电路板，那首先最好是要能看懂它的电原理图〔即电路图〕，掌握电子元器件的标示方式和它的工作原理，掌握一些常用的元器件的正常的参数和在正常的电路中所起到的作用等等知识，然后再对电路板〔称为印刷线路板〕进行分析，就能比较快的看懂它的工作原理和一些需要掌握的情况了。
分子电路模块，再找个子电路的核心元件〔当然要熟悉这个元件〕找出各子电路模块之间电气量的联系，最后是整个电路的输出和输入或者说是功能。
整机电路是有一定的功能的，是由各单元电路组成，单元电路组成具有一定功能的信号处理支路，再由这些支路电路组成整机电路。
先要搞清你看的电路图的作用中什么,是属于那一类的电路,是音频、视频、数字、还是混合电路，再用相应的单元电路知识去解读这些电路，同时要从交流信号层面、直流层面进行分析，电路直流部分是电路正常工作的基础，交流信号是在直流电路正常后才能得到相应的处理，电路没有良好的直流状态，是不能正常工作的。
还要从频率层面、放大器的增益层面进行分析，不同频率的信号在经过电路处理时，由于电路中非线性元件的原因，会对不同频率有不同的处理结果，放大器对不同频率的信号也的不同的放大能力，电路在设计时会对所需要的频率信号进行有目的的处理，从而到达机器功能上的需要。
再有就是要分析各单元电路之间的关系，以及单元电路间的输入、输出的关系。
交流信号经过这些电路后产生了怎样的变化等等。
在了解了各条支路的工作原理后，才能分析出整机的工作原理，有时各支路电路间也存在信号的交连，例如电视机的行输出电路的行逆程脉冲就用于色解码电路，行输出电路与色解码电路存在信号的相互连系，这时可以将这些支路理解为另一种单元电路，再对它们进行分析。
我想这里面有个顺序问题：比方对高频电路，首先应该掌握电路的功能和输入、输出关系，有了总体的把握后，好比是抓住了牛鼻子，因为虽然电路不同，器件不同，但他们的输入、输出关系频谱是不会变的。
然后再分析实现这样功能变换的基本原理和方法，具体到部分的分析。
进行电路设计是要通过分析电路原理图入手，但必须首先了解所需芯片的引脚及基本的作用，这样有利于更好的了解电路的工作原理，这样才能应用于自己的电路，有利于进行电路的裁剪和扩展。
在进行电路分析时，首先对电路原理图有一个总体的了解，划分出各个功能模块，如电源模块，控制器模块，存贮器模块，音频模块，GPRS模块等。
各个模块逐一分析，最后统一起来看就可大体了解电路所要实现的功能了。
设计电路时，最好熟练掌握常见或者常用的单元电路的原理，如电源模块，稳压模块，存贮器模块等，常用的芯片，如：7805，7812等。
进行电路设计时，要将自己所要设计的电路划分成几个模块，这样分别设计在不同的原理图里，最后进行整合。
电路中有信号输入时，各个基本点的电压是多少，电流是多少，要有个粗略的估计。
对于有放大器，R、L、C的电路，要看是否是振荡电路，放大电路，还是整形电路等。
晶体管的静态工作点的分析，工作状态的分析等，电容的滤波，级间耦合，高频，低频电路等。
一般我们用的是低频电路，高频一般是通信方面用的比较多。
进行自我分析和自我设计后，就会对电路的基本原理有多了解和掌握了，对自己在以后的设计中积累了设计与调试的经验。
