沥青透层、粘层、封层的区别!

最新透层、封层、粘层施工要求一、说明根据设计以及《公路沥青路面施工技术规范》（JTG F40-2004）在青临高速公路路面结构中分别设计有透层、下封层以及粘层油。

透层是指在半刚性基层上部为了增强半刚性基层与沥青层的粘结而洒布的乳化沥青，透层油要求能够透入基层表面一定深度；下封层的目的是防止渗透入路面的水分继续下渗进入半刚性基层，采用单层热沥青表处；粘层油设置于沥青层与沥青层之间以增强沥青层间的粘结，采用乳化沥青。

本指导意见仅针对于青临高速公路，指导意见未提及部分以招标文件与《公路沥青路面施工技术规范》（JTG F40-2004）为准。

二、技术要求2.1透层油青临高速公路施工过程中水稳基层必须喷洒透层油，透层油宜在两层水稳基层施工完毕后表面稍干但未硬化状态下立即喷洒，透层油应采用沥青含量不低于50%的慢裂阴离子或非离子乳化沥青，洒布量控制在1.2±0.2Kg/m2（乳化沥青总量），可以通过进行试洒确定。

喷洒后应通过钻孔或挖掘确认透层油透入基层的深度不小于5mm，并能与基层联结成为一体。

透层油的质量应满足《公路沥青路面施工技术规范》（JTG F40-2004）中表4.3.2对PA-2与PN-2的技术要求。

2.2下封层为了更好的防止水分下渗以及与沥青层得更好粘结，要求水稳基层与沥青层之间设置下封层，下封层应于沥青层铺筑前一天施工，下封层采用单层热沥青表处。

采用与面层基质沥青相同的70-A级热沥青，洒布量为1.1-1.3Kg/m2，同步洒布采用0.4%沥青用量进行预拌的5-10mm碎石，洒布量为7-9Kg/m2（具体应通过试验确定）。

对透层油与下封层的沥青总应控制在1.6-1.8Kg/m2。

2.3 粘层油沥青层之间应当喷洒粘层油，粘层油应采用沥青含量不低于50%的快裂阳离子乳化沥青，应当满足《公路沥青路面施工技术规范》（JTG F40-2004）中表4.3.2对PC-1的技术要求，其洒布量为0.4Kg/m2（乳液总量）。

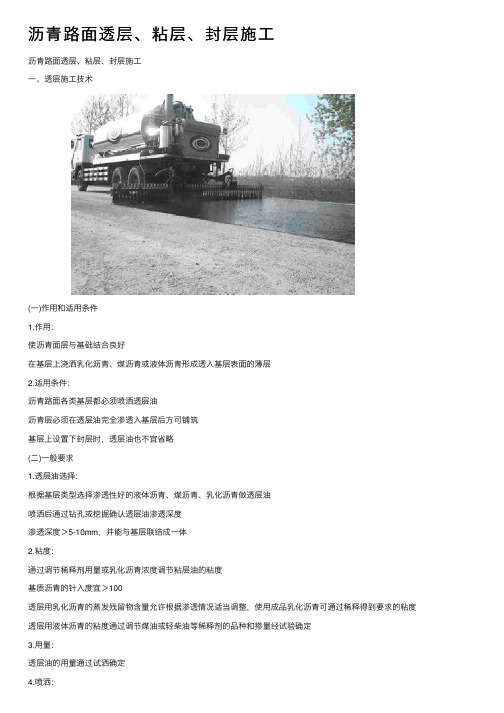

沥青路⾯透层、粘层、封层施⼯沥青路⾯透层、粘层、封层施⼯⼀、透层施⼯技术(⼀)作⽤和适⽤条件1.作⽤：使沥青⾯层与基础结合良好在基层上浇洒乳化沥青、煤沥青或液体沥青形成透⼊基层表⾯的薄层2.适⽤条件：沥青路⾯各类基层都必须喷洒透层油沥青层必须在透层油完全渗透⼊基层后⽅可铺筑基层上设置下封层时，透层油也不宜省略(⼆)⼀般要求1.透层油选择：根据基层类型选择渗透性好的液体沥青、煤沥青、乳化沥青做透层油喷洒后通过钻孔或挖掘确认透层油渗透深度渗透深度＞5-10mm，并能与基层联结成⼀体2.粘度：通过调节稀释剂⽤量或乳化沥青浓度调节粘层油的粘度基质沥青的针⼊度宜＞100透层⽤乳化沥青的蒸发残留物含量允许根据渗透情况适当调整，使⽤成品乳化沥青可通过稀释得到要求的粘度透层⽤液体沥青的粘度通过调节煤油或轻柴油等稀释剂的品种和掺量经试验确定3.⽤量：透层油的⽤量通过试洒确定4.喷洒：○1半刚性基层：紧接在基层碾压成型后表⾯稍变⼲燥、但尚未硬化的情况下喷洒○2⽆机结合料粒料基层：铺筑沥青层前1-2天洒布○3喷洒设备：采⽤沥青洒布车⼀次喷洒均匀喷嘴根据透层油的种类和粘度选择并保证喷洒均匀喷洒不均时，改⽤⼿⼯沥青洒布机喷洒○4喷洒质量要求：喷洒透层油之前应清扫路⾯遮挡防护路缘⽯及⼈⼯构造物避免污染透层油必须撒布均匀，有花⽩必须⼈⼯补洒喷洒过量应⽴即撒布⽯屑或砂吸油必要时作适当碾压透层油洒布后不得在表⾯形成能被运料车和摊铺机粘起的油⽪透层油渗透深度达不到要求时，应更换透层油的品种或稠度5.养⽣：透层油洒布后养⽣时间随透层油的品种和⽓候条件由试验确定确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且⽔分蒸发应尽早摊铺沥青⾯层防⽌⼯程车辆损坏透层(三)注意事项1.⽤量：透层油撒布后不流淌渗⼊基层⼀定深度不得在表⾯形成油膜2.洒布条件：⽓温＜10℃或⼤风、即将下⾬时，不得喷洒透层油3.喷洒要求：应按设计喷油量⼀次均匀洒布当漏洒时，应⼈⼯补洒4.养护：喷洒透层油后⼀定要严格禁⽌⼈和车辆通⾏5.多余沥青处理：沥青摊铺前，清除局部多余未渗⼊基层的沥青6.摊铺沥青⾯层间隔时间：透层油洒布应待充分渗透，⼀般24h后才能摊铺上层但也不能喷洒后很久不做上层施⼯，应尽早施⼯7.⽆机结合料稳定半刚性基层透层油施⼯：不能及时摊铺⾯层的，且需开放交通时，透层油⽤量增加10%并摊铺适量的⽯屑或粗砂⽤6-8T钢筒压路机稳压⼀遍，并控制车速摊铺⾯层时发现局部沥青剥落，应修补清扫浮动⽯屑或砂⼆、粘层施⼯技术(⼀)作⽤与适⽤条件1.作⽤：使上下层沥青结构层或沥青结构层与结构物（或⽔泥砼路⾯）完全粘结成⼀个整体2.适⽤条件：（1）双层或三层式热拌热铺沥青混合料路⾯的沥青层之间（2）⽔泥砼路⾯、沥青稳定碎⽯基层或旧沥青路⾯层上加铺沥青层（3）路缘⽯、⾬⽔进⽔⼝、检查井等构造物与新铺沥青混合料接触的侧⾯(⼆)⼀般要求1.技术要求：粘层油宜采⽤快裂或中裂乳化沥青、改性乳化沥青也可采⽤快、中凝液体⽯油沥青规格和质量应符合规范要求使⽤的基质沥青标号宜与主层沥青混合料相同2.⽤量、品种选择：粘层油的品种和⽤量，根据下卧层的类型通过试洒确定粘层油上铺筑薄层⼤空隙排⽔路⾯时，粘层油的⽤量宜增加到0.6-1.0L/㎡沥青层之间兼作封层喷洒的粘层油，宜采⽤改性沥青或改性乳化沥青，⽤量＞1.0L/㎡(三)注意事项1.表⾯清扫：喷洒前表⾯必须清扫⼲净，并保持⼲燥⽔洗后需表⾯⼲燥才能喷洒2.⽓候条件：⽓温＜10℃不得喷洒粘层油寒冷季节施⼯不得不喷洒时，可分成两次喷洒路⾯潮湿时不得喷洒粘层油3.喷洒设备：宜采⽤沥青洒布车喷洒，并选⽤适宜的喷嘴喷洒速度和喷洒量应保持稳定采⽤⼿动或⼿摇的⼿⼯沥青洒布机时，必须由熟练的技术⼯⼈操作，均匀洒布4.喷洒要求：喷洒的粘层油必须成均匀雾状路⾯全宽内均匀分布成⼀薄层不得有洒花漏空或成条状，喷洒不⾜的要补洒不得有堆积，喷洒过量应刮除5.施⼯间隔：粘层油宜当天洒布，当天铺筑沥青层铺筑沥青层前，作为粘层油的乳化沥青必须破乳、⽔分蒸发完成、稀释剂基本挥发完成确保粘层不受污染6.养护：喷洒粘层油后，严禁除运料车外的其他车辆和⾏⼈通过三、封层的施⼯技术(⼀)作⽤与使⽤条件1.作⽤：封闭某⼀层起保⽔防⽔作⽤基层与沥青⾯层之间的过渡和有效联结作⽤某层表⾯破坏离析松散处的加固补强作⽤基层在摊铺沥青⾯层前临时开放交通，防⽌基层⽔毁的作⽤封层分为上封层和下封层施⼯类型：拌和法、层铺法的单层表⾯处治；乳化沥青稀浆封层2.适⽤条件：（1）各种封层适⽤于加铺薄层罩⾯、磨耗层、⽔泥砼路⾯上的应⼒缓冲层、各种防⽔和密⽔层、预防性养护罩⾯层（2）上封层：○1上封层根据情况可选择乳化沥青稀浆封层、微表处、改性沥青集料封层、薄层磨耗层或其他适宜的材料○2上封层的类型根据使⽤⽬的、路⾯的破损程度选⽤：裂缝较细、较密：采⽤涂洒类密封剂、软化再⽣剂等涂刷罩⾯⼆、三、四级公路的旧沥青路⾯：采⽤普通的乳化沥青稀浆封层，也可采⽤喷洒道路⽯油沥青后撒布⽯屑或砂后碾压作封层⾼速、⼀级公路轻微损坏：采⽤铺筑微表处改善抗滑性能的上封层：采⽤稀浆封层、微表处、改性沥青集料封层（3）下封层：采⽤层铺法表⾯处治或稀浆封层法施⼯稀浆封层可采⽤乳化沥青或改性乳化沥青做结合料下封层厚度应＞6mm，且完全密⽔多⾬潮湿地区的⾼速、⼀级公路的沥青⾯层孔隙率较⼤，有可能严重渗⽔，或铺筑基层后不能及时铺筑沥青⾯层⽽需要临时开放交通，在喷洒透层油后铺筑下封层(⼆)⼀般要求1.施⼯⼯艺：使⽤层铺法沥青表⾯处治铺筑分层时，施⼯⽅法按层铺法表⾯处治⼯艺施⼯材料⽤量应符合要求2.施⼯条件：宜选择⼲燥和较热的季节施⼯并在最⾼温度＜15℃到来以前半个⽉及⾬季前结束施⼯3.乳化沥青稀浆封层施⼯上、下封层：（1）摊铺设备：稀浆封层必须使⽤专⽤摊铺机摊铺（2）矿料：矿料类型：根据封层的⽬的、道路等级进⾏选择矿料级配：根据铺筑厚度、集料尺⼨及摊铺⽤量等选⽤（3）沥青：稀浆封层采⽤普通乳化沥青或改性乳化沥青，品种和质量应符合规范要求稀浆封层和微表处的混合料中乳化沥青及改性乳化沥青的⽤量应通过配合⽐设计确定（4）混合料指标：混合料的湿轮磨耗试验的磨耗损失＜800g/㎡轮荷压砂试验的砂吸收量为2-3cm（5）加⽔量：稀浆封层混合料的加⽔量应根据施⼯摊铺和易性由稠度试验确定要求的稠度为2-3cm（6）接缝处理：纵缝：稀浆封层两幅纵缝搭接的宽度＜80mm横缝：宜做成对接缝分层摊铺：第⼀层摊铺后开放交通24h后⽅可摊铺第⼆层(三)注意事项1.清理：稀浆封层施⼯前，应彻底清理原路⾯的泥⼟、杂物，修补坑槽、凹陷较宽的裂缝宜清理灌缝2.稀浆封层施⼯应在⼲燥情况下进⾏3.开放交通：稀浆封层铺筑后，必须待破乳、⽔分蒸发、⼲燥成型后才可以开放交通4.施⼯条件：施⼯⽓温＞10℃严禁⾬天施⼯摊铺后尚未成型的混合料⾬淋应铲除。

沥青路面透层、粘层、封层施工一、透层施工技术(一)作用和适用条件1.作用：●使沥青面层与基础结合良好●在基层上浇洒乳化沥青、煤沥青或液体沥青形成透入基层表面的薄层2.适用条件：●沥青路面各类基层都必须喷洒透层油●沥青层必须在透层油完全渗透入基层后方可铺筑●基层上设置下封层时，透层油也不宜省略(二)一般要求1.透层油选择：●根据基层类型选择渗透性好的液体沥青、煤沥青、乳化沥青做透层油●喷洒后通过钻孔或挖掘确认透层油渗透深度●渗透深度＞5-10mm，并能与基层联结成一体2.粘度：●通过调节稀释剂用量或乳化沥青浓度调节粘层油的粘度●基质沥青的针入度宜＞100●透层用乳化沥青的蒸发残留物含量允许根据渗透情况适当调整，使用成品乳化沥青可通过稀释得到要求的粘度●透层用液体沥青的粘度通过调节煤油或轻柴油等稀释剂的品种和掺量经试验确定3.用量：●透层油的用量通过试洒确定4.喷洒：○1半刚性基层：●紧接在基层碾压成型后●表面稍变干燥、但尚未硬化的情况下喷洒○2无机结合料粒料基层：●铺筑沥青层前1-2天洒布○3喷洒设备：●采用沥青洒布车一次喷洒均匀●喷嘴根据透层油的种类和粘度选择并保证喷洒均匀●喷洒不均时，改用手工沥青洒布机喷洒○4喷洒质量要求：●喷洒透层油之前应清扫路面●遮挡防护路缘石及人工构造物避免污染●透层油必须撒布均匀，有花白必须人工补洒●喷洒过量应立即撒布石屑或砂吸油●必要时作适当碾压●透层油洒布后不得在表面形成能被运料车和摊铺机粘起的油皮●透层油渗透深度达不到要求时，应更换透层油的品种或稠度5.养生：●透层油洒布后养生时间随透层油的品种和气候条件由试验确定●确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且水分蒸发●应尽早摊铺沥青面层●防止工程车辆损坏透层(三)注意事项1.用量：●透层油撒布后不流淌●渗入基层一定深度●不得在表面形成油膜2.洒布条件：●气温＜10℃或大风、即将下雨时，不得喷洒透层油3.喷洒要求：●应按设计喷油量一次均匀洒布●当漏洒时，应人工补洒4.养护：●喷洒透层油后一定要严格禁止人和车辆通行5.多余沥青处理：●沥青摊铺前，清除局部多余未渗入基层的沥青6.摊铺沥青面层间隔时间：●透层油洒布应待充分渗透，一般24h后才能摊铺上层●但也不能喷洒后很久不做上层施工，应尽早施工7.无机结合料稳定半刚性基层透层油施工：●不能及时摊铺面层的，且需开放交通时，透层油用量增加10%并摊铺适量的石屑或粗砂●用6-8T钢筒压路机稳压一遍，并控制车速●摊铺面层时发现局部沥青剥落，应修补●清扫浮动石屑或砂二、粘层施工技术(一)作用与适用条件1.作用：●使上下层沥青结构层或沥青结构层与结构物（或水泥砼路面）完全粘结成一个整体2.适用条件：（1）双层或三层式热拌热铺沥青混合料路面的沥青层之间（2）水泥砼路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层（3）路缘石、雨水进水口、检查井等构造物与新铺沥青混合料接触的侧面(二)一般要求1.技术要求：●粘层油宜采用快裂或中裂乳化沥青、改性乳化沥青●也可采用快、中凝液体石油沥青●规格和质量应符合规范要求●使用的基质沥青标号宜与主层沥青混合料相同2.用量、品种选择：●粘层油的品种和用量，根据下卧层的类型通过试洒确定●粘层油上铺筑薄层大空隙排水路面时，粘层油的用量宜增加到0.6-1.0L/㎡●沥青层之间兼作封层喷洒的粘层油，宜采用改性沥青或改性乳化沥青，用量＞1.0L/㎡(三)注意事项1.表面清扫：●喷洒前表面必须清扫干净，并保持干燥●水洗后需表面干燥才能喷洒2.气候条件：●气温＜10℃不得喷洒粘层油●寒冷季节施工不得不喷洒时，可分成两次喷洒●路面潮湿时不得喷洒粘层油3.喷洒设备：●宜采用沥青洒布车喷洒，并选用适宜的喷嘴●喷洒速度和喷洒量应保持稳定●采用手动或手摇的手工沥青洒布机时，必须由熟练的技术工人操作，均匀洒布4.喷洒要求：●喷洒的粘层油必须成均匀雾状●路面全宽内均匀分布成一薄层●不得有洒花漏空或成条状，喷洒不足的要补洒●不得有堆积，喷洒过量应刮除5.施工间隔：●粘层油宜当天洒布，当天铺筑沥青层●铺筑沥青层前，作为粘层油的乳化沥青必须破乳、水分蒸发完成、稀释剂基本挥发完成●确保粘层不受污染6.养护：●喷洒粘层油后，严禁除运料车外的其他车辆和行人通过三、封层的施工技术(一)作用与使用条件1.作用：●封闭某一层起保水防水作用●基层与沥青面层之间的过渡和有效联结作用●某层表面破坏离析松散处的加固补强作用●基层在摊铺沥青面层前临时开放交通，防止基层水毁的作用●封层分为上封层和下封层●施工类型：拌和法、层铺法的单层表面处治；乳化沥青稀浆封层2.适用条件：（1）各种封层适用于加铺薄层罩面、磨耗层、水泥砼路面上的应力缓冲层、各种防水和密水层、预防性养护罩面层（2）上封层：○1上封层根据情况可选择乳化沥青稀浆封层、微表处、改性沥青集料封层、薄层磨耗层或其他适宜的材料○2上封层的类型根据使用目的、路面的破损程度选用：●裂缝较细、较密：采用涂洒类密封剂、软化再生剂等涂刷罩面●二、三、四级公路的旧沥青路面：采用普通的乳化沥青稀浆封层，也可采用喷洒道路石油沥青后撒布石屑或砂后碾压作封层●高速、一级公路轻微损坏：采用铺筑微表处●改善抗滑性能的上封层：采用稀浆封层、微表处、改性沥青集料封层（3）下封层：●采用层铺法表面处治或稀浆封层法施工●稀浆封层可采用乳化沥青或改性乳化沥青做结合料●下封层厚度应＞6mm，且完全密水●多雨潮湿地区的高速、一级公路的沥青面层孔隙率较大，有可能严重渗水，或铺筑基层后不能及时铺筑沥青面层而需要临时开放交通，在喷洒透层油后铺筑下封层(二)一般要求1.施工工艺：●使用层铺法沥青表面处治铺筑分层时，施工方法按层铺法表面处治工艺施工●材料用量应符合要求2.施工条件：●宜选择干燥和较热的季节施工●并在最高温度＜15℃到来以前半个月及雨季前结束施工3.乳化沥青稀浆封层施工上、下封层：（1）摊铺设备：●稀浆封层必须使用专用摊铺机摊铺（2）矿料：●矿料类型：根据封层的目的、道路等级进行选择●矿料级配：根据铺筑厚度、集料尺寸及摊铺用量等选用（3）沥青：●稀浆封层采用普通乳化沥青或改性乳化沥青，品种和质量应符合规范要求●稀浆封层和微表处的混合料中乳化沥青及改性乳化沥青的用量应通过配合比设计确定（4）混合料指标：●混合料的湿轮磨耗试验的磨耗损失＜800g/㎡●轮荷压砂试验的砂吸收量为2-3cm（5）加水量：●稀浆封层混合料的加水量应根据施工摊铺和易性由稠度试验确定●要求的稠度为2-3cm（6）接缝处理：●纵缝：稀浆封层两幅纵缝搭接的宽度＜80mm●横缝：宜做成对接缝●分层摊铺：第一层摊铺后开放交通24h后方可摊铺第二层(三)注意事项1.清理：●稀浆封层施工前，应彻底清理原路面的泥土、杂物，修补坑槽、凹陷●较宽的裂缝宜清理灌缝2.稀浆封层施工应在干燥情况下进行3.开放交通：●稀浆封层铺筑后，必须待破乳、水分蒸发、干燥成型后才可以开放交通4.施工条件：●施工气温＞10℃●严禁雨天施工●摊铺后尚未成型的混合料雨淋应铲除。

透层、粘层、封层的作用1．透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。

2．符合下列情况，应浇洒透层沥青：(1)沥青路面的级配砂砾、级配碎石基层；(2)水泥、石灰、粉煤灰等无机结合料稳定土；(3)粒料的半刚性基层上必须浇洒透层沥青。

1．粘层的作用：使上下层沥青结构层或沥青结构层与结构物(或水泥混凝土路面)完全粘结成一个整体。

2．符合下列情况，应浇洒粘层沥青：(1)双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。

(2)旧沥青路面层上加铺沥青层。

或桥面铺装前。

(3)水泥混凝土路面上铺筑沥青面层，(4)与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。

1．封层的作用：一是封闭某一层起着保水防水作用；二是起基层与沥青表面层之间的过渡和有效联结作用；三是路的某一层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。

封层可分为上封层和下封层；就施工类型来分，可采用拌合法或层铺法的单层式表面处治，也可以采用乳化沥青稀浆封层。

2．符合下列情况之一时，应在沥青面层上铺筑上封层(1)沥青面层的空隙较大，透水严重。

(2)有裂缝或已修补的旧沥青路面。

(3)需加铺磨耗层改善抗滑性能的旧沥青路面。

(4)需铺筑磨耗层或保护层的新建沥青路面。

lyyinjie透层、粘层、封层出自公路沥青路面施工技术规范，并且封层在沥青路面设计规范上也有提到。

按照设计规范的说法，封层包含了透层、粘层、封层，而施工技术规范又将三者区别对待。

JTG F40-2004《公路沥青路面施工技术规范》对三者的定义为：透层：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层；粘层：为加强沥青结构层与沥青结构层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层；封层：为封闭表面空隙，防止水分侵入面层或基层，在面层或基层上铺的沥青封面。

路面透层、粘层、下封层的作用及适用情况
一、透层
1．透层的作用：
为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。

2．符合下列情况，应浇洒透层沥青：
(1)沥青路面的级配砂砾、级配碎石基层；
(2)水泥、石灰、粉煤灰等无机结合料稳定土；
(3)粒料的半刚性基层上必须浇洒透层沥青。

二、粘层
1．粘层的作用：
使上下层沥青结构层或沥青结构层与结构物(或水泥混凝土路面)完全粘结成一个整体。

2．符合下列情况，应浇洒粘层沥青：
(1)双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。

(2)旧沥青路面层上加铺沥青层。

或桥面铺装前。

(3)水泥混凝土路面上铺筑沥青面层，
(4)与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。

三、封层
1．封层的作用：
一是封闭某一层起着保水防水作用；二是起基层与沥青表面层之间的过渡和有效联结作用；三是路的某一层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。

封层可分为上封层和下封层；就施工类型来分，可采用拌合法或层铺法的单层式表面处治，也可以采用乳化沥青稀浆封层。

2．符合下列情况之一时，应在沥青面层上铺筑上封层
(1)沥青面层的空隙较大，透水严重。

(2)有裂缝或已修补的旧沥青路面。

(3)需加铺磨耗层改善抗滑性能的旧沥青路面。

(4)需铺筑磨耗层或保护层的新建沥青路面。

沥青路面透层、粘层、封层施工一、透层施工技术(一)作用和适用条件1.作用：使沥青面层与基础结合良好在基层上浇洒乳化沥青、煤沥青或液体沥青形成透入基层表面的薄层2.适用条件：沥青路面各类基层都必须喷洒透层油沥青层必须在透层油完全渗透入基层后方可铺筑基层上设置下封层时，透层油也不宜省略(二)一般要求1.透层油选择：根据基层类型选择渗透性好的液体沥青、煤沥青、乳化沥青做透层油喷洒后通过钻孔或挖掘确认透层油渗透深度渗透深度＞5-10mm，并能与基层联结成一体2.粘度：通过调节稀释剂用量或乳化沥青浓度调节粘层油的粘度基质沥青的针入度宜＞100透层用乳化沥青的蒸发残留物含量允许根据渗透情况适当调整，使用成品乳化沥青可通过稀释得到要求的粘度透层用液体沥青的粘度通过调节煤油或轻柴油等稀释剂的品种和掺量经试验确定3.用量：透层油的用量通过试洒确定4.喷洒：○1半刚性基层：紧接在基层碾压成型后表面稍变干燥、但尚未硬化的情况下喷洒○2无机结合料粒料基层：铺筑沥青层前1-2天洒布○3喷洒设备：采用沥青洒布车一次喷洒均匀喷嘴根据透层油的种类和粘度选择并保证喷洒均匀喷洒不均时，改用手工沥青洒布机喷洒○4喷洒质量要求：喷洒透层油之前应清扫路面遮挡防护路缘石及人工构造物避免污染透层油必须撒布均匀，有花白必须人工补洒喷洒过量应立即撒布石屑或砂吸油必要时作适当碾压透层油洒布后不得在表面形成能被运料车和摊铺机粘起的油皮透层油渗透深度达不到要求时，应更换透层油的品种或稠度5.养生：透层油洒布后养生时间随透层油的品种和气候条件由试验确定确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且水分蒸发应尽早摊铺沥青面层防止工程车辆损坏透层(三)注意事项1.用量：透层油撒布后不流淌渗入基层一定深度不得在表面形成油膜2.洒布条件：气温＜10℃或大风、即将下雨时，不得喷洒透层油3.喷洒要求：应按设计喷油量一次均匀洒布当漏洒时，应人工补洒4.养护：喷洒透层油后一定要严格禁止人和车辆通行5.多余沥青处理：沥青摊铺前，清除局部多余未渗入基层的沥青6.摊铺沥青面层间隔时间：透层油洒布应待充分渗透，一般24h后才能摊铺上层但也不能喷洒后很久不做上层施工，应尽早施工7.无机结合料稳定半刚性基层透层油施工：不能及时摊铺面层的，且需开放交通时，透层油用量增加10%并摊铺适量的石屑或粗砂用6-8T钢筒压路机稳压一遍，并控制车速摊铺面层时发现局部沥青剥落，应修补清扫浮动石屑或砂二、粘层施工技术(一)作用与适用条件1.作用：使上下层沥青结构层或沥青结构层与结构物（或水泥砼路面）完全粘结成一个整体2.适用条件：（1）双层或三层式热拌热铺沥青混合料路面的沥青层之间（2）水泥砼路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层（3）路缘石、雨水进水口、检查井等构造物与新铺沥青混合料接触的侧面(二)一般要求1.技术要求：粘层油宜采用快裂或中裂乳化沥青、改性乳化沥青也可采用快、中凝液体石油沥青规格和质量应符合规范要求使用的基质沥青标号宜与主层沥青混合料相同2.用量、品种选择：粘层油的品种和用量，根据下卧层的类型通过试洒确定粘层油上铺筑薄层大空隙排水路面时，粘层油的用量宜增加到0.6-1.0L/㎡沥青层之间兼作封层喷洒的粘层油，宜采用改性沥青或改性乳化沥青，用量＞ 1.0L/㎡(三)注意事项1.表面清扫：喷洒前表面必须清扫干净，并保持干燥水洗后需表面干燥才能喷洒2.气候条件：气温＜10℃不得喷洒粘层油寒冷季节施工不得不喷洒时，可分成两次喷洒路面潮湿时不得喷洒粘层油3.喷洒设备：宜采用沥青洒布车喷洒，并选用适宜的喷嘴喷洒速度和喷洒量应保持稳定采用手动或手摇的手工沥青洒布机时，必须由熟练的技术工人操作，均匀洒布4.喷洒要求：喷洒的粘层油必须成均匀雾状路面全宽内均匀分布成一薄层不得有洒花漏空或成条状，喷洒不足的要补洒不得有堆积，喷洒过量应刮除5.施工间隔：粘层油宜当天洒布，当天铺筑沥青层铺筑沥青层前，作为粘层油的乳化沥青必须破乳、水分蒸发完成、稀释剂基本挥发完成确保粘层不受污染6.养护：喷洒粘层油后，严禁除运料车外的其他车辆和行人通过三、封层的施工技术(一)作用与使用条件1.作用：封闭某一层起保水防水作用基层与沥青面层之间的过渡和有效联结作用某层表面破坏离析松散处的加固补强作用基层在摊铺沥青面层前临时开放交通，防止基层水毁的作用封层分为上封层和下封层施工类型：拌和法、层铺法的单层表面处治；乳化沥青稀浆封层2.适用条件：（1）各种封层适用于加铺薄层罩面、磨耗层、水泥砼路面上的应力缓冲层、各种防水和密水层、预防性养护罩面层（2）上封层：○1上封层根据情况可选择乳化沥青稀浆封层、微表处、改性沥青集料封层、薄层磨耗层或其他适宜的材料○2上封层的类型根据使用目的、路面的破损程度选用：裂缝较细、较密：采用涂洒类密封剂、软化再生剂等涂刷罩面二、三、四级公路的旧沥青路面：采用普通的乳化沥青稀浆封层，也可采用喷洒道路石油沥青后撒布石屑或砂后碾压作封层高速、一级公路轻微损坏：采用铺筑微表处改善抗滑性能的上封层：采用稀浆封层、微表处、改性沥青集料封层（3）下封层：采用层铺法表面处治或稀浆封层法施工稀浆封层可采用乳化沥青或改性乳化沥青做结合料下封层厚度应＞6mm，且完全密水多雨潮湿地区的高速、一级公路的沥青面层孔隙率较大，有可能严重渗水，或铺筑基层后不能及时铺筑沥青面层而需要临时开放交通，在喷洒透层油后铺筑下封层(二)一般要求1.施工工艺：使用层铺法沥青表面处治铺筑分层时，施工方法按层铺法表面处治工艺施工材料用量应符合要求2.施工条件：宜选择干燥和较热的季节施工并在最高温度＜15℃到来以前半个月及雨季前结束施工3.乳化沥青稀浆封层施工上、下封层：（1）摊铺设备：稀浆封层必须使用专用摊铺机摊铺（2）矿料：矿料类型：根据封层的目的、道路等级进行选择矿料级配：根据铺筑厚度、集料尺寸及摊铺用量等选用（3）沥青：稀浆封层采用普通乳化沥青或改性乳化沥青，品种和质量应符合规范要求稀浆封层和微表处的混合料中乳化沥青及改性乳化沥青的用量应通过配合比设计确定（4）混合料指标：混合料的湿轮磨耗试验的磨耗损失＜800g/㎡轮荷压砂试验的砂吸收量为2-3cm（5）加水量：稀浆封层混合料的加水量应根据施工摊铺和易性由稠度试验确定要求的稠度为2-3cm（6）接缝处理：纵缝：稀浆封层两幅纵缝搭接的宽度＜80mm横缝：宜做成对接缝分层摊铺：第一层摊铺后开放交通24h后方可摊铺第二层(三)注意事项1.清理：稀浆封层施工前，应彻底清理原路面的泥土、杂物，修补坑槽、凹陷较宽的裂缝宜清理灌缝2.稀浆封层施工应在干燥情况下进行3.开放交通：稀浆封层铺筑后，必须待破乳、水分蒸发、干燥成型后才可以开放交通4.施工条件：施工气温＞10℃严禁雨天施工摊铺后尚未成型的混合料雨淋应铲除。

透层粘层封层[透层油,透层,粘层,封层]透层：指的是为使沥青层与无沥青材料的基层结合良好，在基层上浇洒的石油沥青、煤沥青、液体沥青或阳离子乳化沥青而形成的透入基层表面的薄层。

其主要作用如下：（1）透入基层表面孔隙，增强了基层和沥青面层间的粘结；（2）有助于结合基层表面集料中的细料；（3）在完成基层的铺装后，适时喷洒透层油还可以减少基层的养生费用，提高养生质量；（4）经过透层油渗透成型以后的基层表面的开口空隙被填充，从而得到一个渗透深度上的防水层；（5）在由于某种原因推迟铺筑面层的情况下，透层可向基层提供临时性防护防止降雨和临时行车的破坏。

粘层：指的是为了加强路面的沥青层与沥青层之间，沥青层与水泥混凝土路面之间的粘接而撒铺的沥青材料薄层。

封层：指的是为封闭表面空隙，防止水分侵入面层或基层，在面层或基层上铺的沥青封面。

铺筑在面层表面的称为上封层；铺筑在面层下面的称为下封层。

透层油：透层是在基层上喷洒液体石油沥青，乳化沥青，煤油沥青而形成的透入基层表面一定深度的薄层。

级配碎石基层属于粒料类基层，其上洒布的乳化沥青为透层，不是粘层。

国外透层油：基层多为未处治集料，对半刚性基层上的透层油难以下渗问题关注较少。

大量使用稀释沥青作为透层油。

环保问题突出。

替代产品：普通乳化沥青，高渗透乳化沥青，乳化油。

国内透层油：稀释沥青：具有一定的渗透性能和层间联接性能，但是对基层表面没有固结作用，对基层表面强度有一定的影响，污染环境，浪费资源，较好的掺配比例为煤油：沥青45%～55%：55%～45%。

稀释煤油沥青作为透层油：渗透性能好，环境污染重，对操作人员的健康危害相当大。

乳化沥青：环保，不能渗透，发挥对基层的固结，稳定，联接，防水等作用。

高渗透乳化沥青：具有没有稀释沥青的优点和缺点，其中的煤油用量比煤油稀释沥青稍小，但是多了乳化剂成本和乳化沥青生产成本，现在已经在一些省份推广应用，其中的典型材料比为沥青：煤油：水—40：20：40。

沥青透层、粘层、封层区别JTGF40-2004规定沥青路面各类基层都必须喷洒透层油。

透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。

喷洒透层油后铺筑乳化沥青PC-1下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。

铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。

1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。

必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。

同时，其作用和目的也有很大的区别。

现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。

4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。

4.2.9下封层是设在半刚性基层（无机结合料稳定土）表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。

下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。

透层、粘层、封层的作用和适用条件。

(1)透层的作用和适用条件透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。

符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层。

②水泥、石灰、粉煤灰等无机结合料稳定土。

③粒料的半刚性基层上必须浇洒透层沥青。

(2)粘层的作用和适用条件粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。

沥青透层、粘层、封层区别JTGF40-2004规定沥青路面各类基层都必须喷洒透层油。

透层：基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC-2，（PC-2表示慢裂喷洒型阳离子乳化沥青）用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。

喷洒透层油后铺筑乳化沥青PC-1（PC-1表示快裂喷洒型阳离子乳化沥青）下封层，乳化沥青用量每平方米1.0升，集料粒径采用0.5～1cm，厚度不宜小于0.6厘米。

铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。

1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大，有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时，宜在喷洒透油层后铺筑下封层。

必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。

同时，其作用和目的也有很大的区别。

现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油。

4.稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。

4.2.9下封层是设在半刚性基层（无机结合料稳定土）表面上，为了保护基层不被施工车辆破坏，利于半刚性材料养生，同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。

下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。

透层、粘层、封层的作用和适用条件。

(1)透层的作用和适用条件透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。

符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层。

②水泥、石灰、粉煤灰等无机结合料稳定土。

③粒料的半刚性基层上必须浇洒透层沥青。

沥青路面透层、粘层、封层施工（一）作用和适用条件1•作用：使沥青面层与基础结合良好沥青层必须在透层油完全渗透入基层后方可铺筑基层上设置下圭寸层时，透层油也不宜省略（二）般要求1.透层油选择：根据基层类型选择渗透性好的液体沥青、煤沥青、乳化沥青做透层油喷洒后通过钻孔或挖掘确认透层油渗透深度渗透深度〉5-10mm,并能与基层联结成一体2.粘度：通过调节稀释剂用量或乳化沥青浓度调节粘层油的粘度基质沥青的针入度宜〉100透层用乳化沥青的蒸发残留物含量允许根据渗透情况适当调整，使用成品乳化沥青可通过稀释得到要求的粘度透层用液体沥青的粘度通过调节煤油或轻柴油等稀释剂的品种和掺量经试验确定3.用量：透层油的用量通过试洒确定4. 喷洒：①半刚性基层：紧接在基层碾压成型后表面稍变干燥、但尚未硬化的情况下喷洒②无机结合料粒料基层：铺筑沥青层前1-2天洒布③喷洒设备：采用沥青洒布车一次喷洒均匀喷嘴根据透层油的种类和粘度选择并保证喷洒均匀喷洒不均时，改用手工沥青洒布机喷洒（④喷洒质量要求：喷洒透层油之前应清扫路面遮挡防护路缘石及人工构造物避免污染透层油必须撒布均匀，有花白必须人工补洒喷洒过量应立即撒布石屑或砂吸油必要时作适当碾压透层油洒布后不得在表面形成能被运料车和摊铺机粘起的油皮透层油渗透深度达不到要求时，应更换透层油的品种或稠度5. 养生：透层油洒布后养生时间随透层油的品种和气候条件由试验确定确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且水分蒸发应尽早摊铺沥青面层防止工程车辆损坏透层（三）注意事项1.用量：透层油撒布后不流淌渗入基层一定深度不得在表面形成油膜2.洒布条件：气温v 10C或大风、即将下雨时，不得喷洒透层油3•喷洒要求：当漏洒时，应人工补洒4.养护：喷洒透层油后一定要严格禁止人和车辆通行5.多余沥青处理：沥青摊铺前，清除局部多余未渗入基层的沥青6.摊铺沥青面层间隔时间：透层油洒布应待充分渗透，一般24h后才能摊铺上层但也不能喷洒后很久不做上层施工，应尽早施工7.无机结合料稳定半刚性基层透层油施工：不能及时摊铺面层的，且需开放交通时，透层油用量增加10%并摊铺适量的石屑或粗砂用6-8T钢筒压路机稳压一遍，并控制车速摊铺面层时发现局部沥青剥落，应修补清扫浮动石屑或砂粘层施工技术（一）作用与适用条件1•作用：使上下层沥青结构层或沥青结构层与结构物（或水泥砼路面）完全粘结成一个整体2.适用条件：（1）双层或三层式热拌热铺沥青混合料路面的沥青层之间（2）水泥砼路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层3）路缘石、雨水进水口、检查井等构造物与新铺沥青混合料接触的侧面（二）一般要求1. 技术要求：粘层油宜采用快裂或中裂乳化沥青、改性乳化沥青也可采用快、中凝液体石油沥青规格和质量应符合规范要求使用的基质沥青标号宜与主层沥青混合料相同2. 用量、品种选择：粘层油的品种和用量，根据下卧层的类型通过试洒确定粘层油上铺筑薄层大空隙排水路面时，粘层油的用量宜增加到0.6-1.0L/M沥青层之间兼作封层喷洒的粘层油，宜采用改性沥青或改性乳化沥青，用量＞I.OL/川（三）注意事项1. 表面清扫：喷洒前表面必须清扫干净，并保持干燥水洗后需表面干燥才能喷洒2. 气候条件：气温v 10C不得喷洒粘层油寒冷季节施工不得不喷洒时，可分成两次喷洒路面潮湿时不得喷洒粘层油3.喷洒设备：宜采用沥青洒布车喷洒，并选用适宜的喷嘴喷洒速度和喷洒量应保持稳定采用手动或手摇的手工沥青洒布机时，必须由熟练的技术工人操作，均匀洒布4.喷洒要求：喷洒的粘层油必须成均匀雾状路面全宽内均匀分布成一薄层不得有洒花漏空或成条状，喷洒不足的要补洒不得有堆积，喷洒过量应刮除5.施工间隔：粘层油宜当天洒布，当天铺筑沥青层铺筑沥青层前，作为粘层油的乳化沥青必须破乳、水分蒸发完成、稀释剂基本挥发完成确保粘层不受污染6. 养护：喷洒粘层油后，严禁除运料车外的其他车辆和行人通过三、封层的施工技术（一）作用与使用条件1•作用：基层与沥青面层之间的过渡和有效联结作用某层表面破坏离析松散处的加固补强作用圭寸层分为上圭寸层和下圭寸层施工类型：拌和法、层铺法的单层表面处治；乳化沥青稀浆封层2.适用条件:(1)各种封层适用于加铺薄层罩面、磨耗层、水泥砼路面上的应力缓冲层、各种防水和密水层、预防性养护罩面层(2)上圭寸层：(0上封层根据情况可选择乳化沥青稀浆封层、微表处、改性沥青集料封层、薄层磨耗层或其他适宜的材料②上封层的类型根据使用目的、路面的破损程度选用：裂缝较细、较密：采用涂洒类密封剂、软化再生剂等涂刷罩面二、三、四级公路的旧沥青路面：采用普通的乳化沥青稀浆封层，也可采用喷洒道路石油沥青后撒布石屑或砂后碾压作封层高速、一级公路轻微损坏：采用铺筑微表处改性沥青集料封层(3)下圭寸层：采用层铺法表面处治或稀浆封层法施工稀浆封层可采用乳化沥青或改性乳化沥青做结合料下封层厚度应＞6mm,且完全密水多雨潮湿地区的高速、一级公路的沥青面层孔隙率较大，有可能严重渗水，或铺筑基层后不能及时铺筑沥青面层而需要临时开放交通，在喷洒透层油后铺筑下圭寸层(二)一般要求1.施工工艺：使用层铺法沥青表面处治铺筑分层时，施工方法按层铺法表面处治工艺施工材料用量应符合要求2.施工条件：宜选择干燥和较热的季节施工并在最高温度V 15 C到来以前半个月及雨季前结束施工3.乳化沥青稀浆封层施工上、下封层:(1)摊铺设备：稀浆封层必须使用专用摊铺机摊铺(2)矿料：矿料类型：根据封层的目的、道路等级进行选择矿料级配：根据铺筑厚度、集料尺寸及摊铺用量等选用(3)沥青：稀浆封层采用普通乳化沥青或改性乳化沥青，品种和质量应符合规范要求稀浆封层和微表处的混合料中乳化沥青及改性乳化沥青的用量应通过配合比设计确定（4）混合料指标：混合料的湿轮磨耗试验的磨耗损失v 800g/川轮荷压砂试验的砂吸收量为2-3cm（5）加水量：稀浆封层混合料的加水量应根据施工摊铺和易性由稠度试验确定要求的稠度为2-3cm（6）接缝处理：纵缝：稀浆封层两幅纵缝搭接的宽度v 80mm横缝：宜做成对接缝分层摊铺：第一层摊铺后开放交通24h 后方可摊铺第二层（三）注意事项1. 清理：稀浆封层施工前，应彻底清理原路面的泥土、杂物，修补坑槽、凹陷较宽的裂缝宜清理灌缝2.稀浆封层施工应在干燥情况下进行3.开放交通：稀浆封层铺筑后，必须待破乳、水分蒸发、干燥成型后才可以开放交通4. 施工条件：施工气温〉10C严禁雨天施工摊铺后尚未成型的混合料雨淋应铲除。
