(完整)乳化沥青透层、粘层、封层施工

三、透层、封层、粘层施工1、材料要求1.1、透层采用乳化沥青或煤油稀释沥青，要符合《公路沥青路面施工技术规范》JTG F40-2004中透层用喷洒型乳化沥青或煤油稀释沥青的技术要求。

1.2、下封层沥青采用AH-90重交要沥青，要符合《公路沥青路面施工技术规范》JTG F40-2004中沥青的技术要求，集料采用10~15mm碎石，符合沥青路面粗集料的质量要求。

1.3、粘层采用乳化沥青，符合《公路沥青路面施工技术规范》JTG F40-2004中粘层用喷洒型乳化沥青技术要求2、主要施工管理人员施工负责人1名，技术主管1名，技术员1名，试验员1名，测量员1名，机械操作手10名，辅助工人30名。

3、主要施工机械沥青洒布车2台，洒水车1台，集料撒布车5台， 16吨轮胎压路机1台，石料筛选机1台，森林灭火吹风机5台。

4、施工技术要点4.1、透层4.1.1、在基层碾压成型后表面稍变干燥且尚未硬化时，均匀喷洒乳化沥青或煤油稀释沥青，喷洒前要对构造物等进行遮挡，以免造成污染，有漏洒的部位人工补洒，喷洒过量的部位撒石屑或砂吸油。

以保证透层油渗透深度不小于5mm。

4.1.2、采用计量准确的沥青专用洒布车洒布沥青，洒布量在0.6~1.5L/m2,要洒布均匀。

4.1.3、透层施工完成后应封闭交通，等乳化沥青渗透5mm且破乳后才可进行下封层施工。

4.2、下封层4.2.1、透层养生完成后要立即进行下封层施工。

4.2.2、下封层施工前彻底清扫已洒过透层的工作面。

4.2.3、清扫完后均匀喷洒石油沥青，石油沥青温度控制在150～170℃，漏洒部位人工进行补洒，洒多的部位工人用刮铲处理，保证石油沥青洒布均匀。

沥青洒布量在1.2kg/m2左右。

4.2.4、石油沥青洒布后采用碎石撒布机进行下封层施工，撒布车采用倒退的方式撒布集料，以防止粘轮，为保证集料和沥青的粘结效果，在沥青洒布后立即进行集料撒布，撒布量在5～8m3/1000m2要保证集料撒布均匀和数量准确，并用总量校核施工用量。

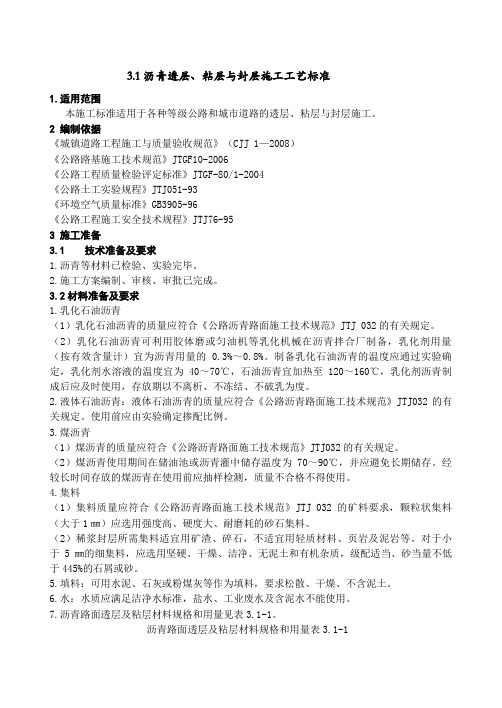

3.1沥青透层、粘层与封层施工工艺标准1.适用范围本施工标准适用于各种等级公路和城市道路的透层、粘层与封层施工。

2 编制依据《城镇道路工程施工与质量验收规范》（CJJ 1—2008）《公路路基施工技术规范》JTGF10-2006《公路工程质量检验评定标准》JTGF-80/1-2004《公路土工实验规程》JTJ051-93《环境空气质量标准》GB3905-96《公路工程施工安全技术规程》JTJ76-953 施工准备3.1 技术准备及要求1.沥青等材料已检验、实验完毕。

2.施工方案编制、审核、审批已完成。

3.2材料准备及要求1.乳化石油沥青（1）乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。

（2）乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的0.3%～0.8%。

制备乳化石油沥青的温度应通过实验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。

2.液体石油沥青：液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。

使用前应由实验确定掺配比例。

3.煤沥青（1）煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。

（2）煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。

经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。

4.集料（1）集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。

（2）稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。

对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。

5.填料：可用水泥、石灰或粉煤灰等作为填料，要求松散、干燥、不含泥土。

8.3.2.4 透层施工（1）材料要求和沥青用量透层油由柴油与沥青掺配而成，掺配质量比为，柴油：沥青=2：8，喷洒油温控制在120-140℃之间。

透层沥青材料宜采用慢裂的洒布乳化沥青。

沥青用量应根据监理工程师的指示，并符合《公路工程沥青路面施工技术规范》（JTGF40-2004）的要求。

（2）透层施工要点洒喷透层油在基层验收合格且养生期结束后进行，洒布前及时清扫干净并少量洒水，待表面稍干后喷洒透层油。

透层油采用洒布车进行喷洒。

喷洒过程中，汽车挂—档慢速行驶，喷洒量控制在0.8L/m2，洒布结束后先闭喷油阀门方能停车。

对于边缘等洒布不均匀处，由人工进行补洒。

透层油喷洒过程中，对已施工完毕的路肩进行覆盖保护，防止污染。

当遇大风、降雨或气温低于10℃时，不进行透层油喷洒。

喷洒结束后，清除局部多余的未渗入基层的沥青，避免形成油膜。

透层油喷洒后通过钻孔或挖掘确认透层油渗透入基层的深度宜不小于10mm，并能与基层联结成为一体。

8.3.2.5 沥青混凝土面层施工由于本项目沥青混凝土用量较少，故采用商品砼8.3.2.5.1 对商品砼材料要求（1）沥青混凝土面层采用中粒式Ⅰ型密级配沥青混凝土混合料，集料的最大公称直径不超过20 mm。

（2）粗集料：粗集料应洁净、干燥、无风化、无杂质，具有足够的强度和耐磨耗性。

（3）细集料：细集料应采用机制砂、天然砂、经监理工程师批准可采用由粗骨料加工而成的经筛选后的石屑。

（4）填料：填料应采用石灰白云石、大理石等碱性岩石磨制的石粉。

（5）沥青：沥青材料应附有炼油厂的沥青质量检验单。

沥青标号为AH-90。

（6）配合比设计：目标配合比设计采用工程实际使用的材料计算各种材料的用量比例，供拌和机确定各冷料仓的供料比例、进料速度及试拌使用；生产配合比取目标配合比设计的最佳沥青用量及加减.03%三个沥青用量供马歇尔试验，确定生产配合比的最佳沥青用量；生产配合比验证。

拌和机采用生产配合比进行度拌，铺筑试验段，并用拌和的沥青混合粒进行马歇尔试验及路上钻取的芯样试验，由此确定生产用的配合比。

沥青粘层、透层、封层施工方案A、透层1、沥青路面的级配砂砾、级配碎石基层及水泥、石灰、粉煤灰等无机结合料稳定土或粒料的半刚性基层上必须浇洒透层沥青。

2、透层沥青宜采用慢裂的洒布型乳化沥青，透层沥青的规格和质量应符合设计的要求。

透层沥青的稠度宜通过试洒确定。

表面致密的半刚性基层宜采用渗透性好的较稀的透层沥青，级配砂砾、级配碎石等粒料基层宜采用较稠的透层沥青。

用于制作透层用乳化沥青的沥青标号应根据基层的种类、当地气候等条件确定.3、各种透层沥青的品种和用量应根据基层的种类通过试洒确定,并符合设计的要求。

4、透层宜紧接在基层施工结束表面稍干后浇洒。

当基层完工后时间较长，表面过分干燥时,应对基层进行清扫，在基层表面少量洒水，并俟表面稍干后浇洒透层沥青.5、高速公路、一级公路的透层沥青应采用沥青洒布车喷洒，二级及二级以下公路也可采用手工沥青洒布机喷洒。

当用于表面处治或贯入式路面喷洒沥青的喷嘴不能保证喷洒均匀时，应更换喷嘴。

6、浇洒透层沥青应符合下列要求：①浇洒透层前，路面应清扫干净，对路缘石及人工构造物应适当防护，以防污染。

②透层沥青洒布后应不致流淌、渗透入基层一定深度，不得在表面形成油膜。

③如遇大风或即将降雨时，不得浇洒透层沥青。

④气温低于10℃时，不宜浇洒透层沥青。

⑤应按设计的沥青用量一次浇洒均匀，当有遗漏时,应用人工补洒.⑥浇洒透层沥青后，严禁车辆,行人通过。

⑦在铺筑沥青面层前，若局部地方尚有多余的透层沥青未渗入基层时,应予清除。

7、在无机结合料稳定半刚性基层上浇洒透层沥青后，宜立即撒布用量为（2～3）m3／1000m2的石屑或粗砂。

在无机结合料粒料基层上浇洒透层沥青后，当不能及时铺筑面层，并需开放施工车辆通行时，也应撒铺适量的石屑或粗砂,此种情况下，透层沥青用量宜增加10％。

撒布石屑或粗砂后，应用6~8t钢筒式压路机稳压一遍。

当通行车辆时，应控制车速。

在铺筑沥青面层前如发现局部地方透层沥青剥落，应于修补；当有多余的浮动石屑或砂时，应予扫除.8、透层洒布后应尽早铺筑沥青面层。

透层、封层与粘层施工方案1、透层施工（1）透层沥青宜紧接着基层施工完毕后浇洒。

洒布透层前，路面应清扫干净，应采取防止污染路缘石及人工构造物的措施。

（2）洒布的透层沥青应渗透入基层5mm以上，不应在表面流淌，并不得形成油膜，渗透深度应通过试洒确认。

（3）如遇大风或即将降雨时不得浇洒透层沥青。

（4）气温低于10℃时，不宜浇洒透层沥青。

（5）应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。

（6）浇洒透层沥青后，严禁车辆、行人通过。

（7）在铺筑下封层前，当局部地方有多余的透层沥青未渗入基层时，应予清除。

（8）透层洒布后应尽早铺筑沥青面层。

当用稀释沥青作透层时，洒布后应待其充分渗透后方可铺筑下封层，其时间间隔不宜少于24小时以上。

（9）浇洒透层沥青应首先选择试验段进行试洒，确定稀释沥青质量、稠度、用量、渗透性满足技术要求，确认沥青洒布车行走速度、喷型号、喷洒高度、喷雾工艺工况适宜后方可正式开工。

2、封层施工（1）下封层紧跟透层油洒布后施工。

（2）基层下封前再次彻底清除表面的浮尘和泥浆，确保下封层与基层粘结牢固。

（3）下封层按以下步骤实施：1）喷洒乳化沥青。

用沥青洒布车（智能）在晾干的基层表面上喷洒乳化沥青，喷洒数量按沥青含量1±0.2㎏/m2控制。

2）撒布集料。

用集料撒布机均匀地撒布集料，规格3－5mm，数量6－8m3/1000 m2，以碾压时不粘轮为度。

3）碾压。

分两段进行碾亚，K193+000～K193+150用胶轮压路机碾压3遍，K193+150～K193+300用胶轮压路机碾压4遍，检查不同压实遍数的压实效果。

3、粘层施工（1）下承层清扫在喷洒粘层前，首先对下承层进行检查，如在下承层上有泥土、杂物、油污时，要进行人工清扫，然后用空压机吹净表面的浮灰，下承层要做到平整、干燥，当不符合要求时，应予处理，对尖锐突出物及凹坑应予打磨或修补。

（2）粘层油的选择粘层油宜采用快裂或中裂乳化沥青、改性沥青，其规格和质量应符合沥青砼路面施工技术规范的要求，本路段粘层油采用PC-3改性乳化沥青，所使用的基层沥青标号与主层沥青混合料相同。

乳化沥青透层、封层、粘层施工1、透层施工1.1基层顶面清扫和裂缝处理(1）用自行式强力清刷机在基层养生结束后即对基层顶面进行全面清扫。

清扫后的基层顶面必须确保浮浆清除干净、骨料外露。

(2）强力清刷机清扫完成后，组织专人清扫表面的碎石，用空压机（或大功率森林灭火器）将基层表面的浮尘吹净，必要时采用高压水枪冲洗。

(3）检查基层表面裂缝情况，按照第三章的规定对裂缝进行处理。

1.2透层采用慢裂阳离子或非离子乳化沥青，其基质沥青宜采用70号A级沥青，施工前应将其稀释到沥青含量为40%左右，并搅拌均匀。

1.3透层油采用智能型洒布车进行洒布，洒布前应对计量装置进行标定，检查各个喷嘴是否堵塞，严格控制洒布量为0.4~0.7kg/m'，洒布过程中应采取必要的措施防止对附属设施的污染，自标高低的一侧开始顺路线方向逐步向标高高的一侧洒布，每车搭接宽度不超过5cm，要求洒布均匀，保持洒布车有足够的压力确保乳化沥青雾化，喷洒不漏白，不过多重叠，漏白部分可采取人工补洒。

1.4养生和交通管制:乳化沥青破乳前严禁车辆行驶或人员踩踏，下封层施工前应采取妥善保护措施防止污染。

2、下封层施工沥青路面下封层可采用稀浆封层或乳化沥青＋碎石封层,基层完工后应及时进行下封层施工，宜在基层干燥，气温不低于10°C时施工。

2.1施工准备(1)施工准备下封层应对基层进行检查验收合格后方可施工，并将各种施工设备调试安装到位。

(2)材料要求①沥青材料70号A级道路石油沥青、改性乳化沥青。

2.2乳化沥青＋碎石下封层施工(1）检查透层质量下封层施工前，应检查透层是否有泥土污染，对污染部分应提前冲洗干净。

(2）喷洒乳化沥青或改性乳化沥青采用智能型沥青洒布车喷洒乳化沥青或改性乳化沥青，洒布量为0.8~1.2 kg/ m'，洒布方法与透层施工相同，起步及终止时必须采取措施，避免喷量过多或者过少，横向搭接处应调整好宽度，避免搭接处喷量过多或者漏洒现象，若局部过多或者漏洒，则应采用人工进行适当清除或者补洒。

透层.下封层与粘层施工方案一.透层施工1基层清扫：基层铺筑完成后，施工车辆的通行会带来尘土污染。

透油层施工前人工用秃的竹扫帚用力将基层表面的所有杂物清扫出路基外，必要时配以铁锹。

基层清扫完毕后及时报请监理工程师检验，经监理工程师检验确认合格后进行下一道工序施工。

2、基层洒水润湿：如基层表面干燥则在喷洒乳化沥青前一个小时左右，用洒水车洒少量的水润湿基层表面，用以打开路基表面的孔洞和降低粉尘。

水不宜洒得太多。

洒水待表面稍干后浇洒乳化沥青,但如果遇到阴雨天基层表面已比较湿润，则不需洒水预湿。

3、透层施工具备上述施工条件后进行透油层施工,透油层喷洒采用撒布车手持喷洒均匀，速度为4500m2∕h,喷油量为1.21∕m20沿路基纵向匀速喷洒沥青。

横向应先洒布靠近中央分隔带的一个车道，由内向外一个车道宽接着一个车道宽喷洒,下一个车道宽与前一个车道宽原则上不重叠或少重叠，但也不能露白，露白处需用人工补洒。

4、注意事项：(1)在喷洒乳化沥青时为防止道路辅助设施或喷洒区附近结构物污染应用特制屏风遮盖，并根据喷洒速度快慢推移屏风；(2)透层沥青洒布后应不致流淌，渗透入基层一定深度，不得在表面形成油膜；(3)如果大风或即将降雨时不得浇洒透层沥青；(4)气温低于10℃,不宜浇洒透层沥青；(5)透层沥青喷洒应按确定的沥青用量一次性浇洒均匀，如有遗漏时应用人工补洒；(6)浇洒乳化沥青后，严禁车辆、行人通过；(7)在铺筑封层前，当局部地方乳化沥青过多未渗入基层时，应予以清除；(8)乳化沥青总量控制：每车油量测量或称量总重，洒布时每100米检查用油量，按设计要求洒布量多少适当调整。

最终结果洒布总量及洒布总面积要与设计要求相符。

二、下封层施工1清扫基层，撒布沥青。

沥青的撒布温度根据气温及沥青标号选择，石油沥青宜为130。

C~170℃,煤沥青宜为80℃~120℃,乳化沥青在常温下洒布，加温洒布的乳液温度不得超过60o C o前后两车喷洒的接茬处用铁板或建筑纸铺1~15m,使搭接良好。

沥青路面透层、粘层、封层施工一、透层施工技术(一)作用和适用条件1.作用：●使沥青面层与基础结合良好●在基层上浇洒乳化沥青、煤沥青或液体沥青形成透入基层表面的薄层2.适用条件:●沥青路面各类基层都必须喷洒透层油●沥青层必须在透层油完全渗透入基层后方可铺筑●基层上设置下封层时,透层油也不宜省略(二)一般要求1.透层油选择：●根据基层类型选择渗透性好的液体沥青、煤沥青、乳化沥青做透层油●喷洒后通过钻孔或挖掘确认透层油渗透深度●渗透深度＞5-10mm，并能与基层联结成一体2.粘度：●通过调节稀释剂用量或乳化沥青浓度调节粘层油的粘度●基质沥青的针入度宜＞100●透层用乳化沥青的蒸发残留物含量允许根据渗透情况适当调整，使用成品乳化沥青可通过稀释得到要求的粘度●透层用液体沥青的粘度通过调节煤油或轻柴油等稀释剂的品种和掺量经试验确定3.用量：●透层油的用量通过试洒确定4.喷洒：错误!半刚性基层：●紧接在基层碾压成型后●表面稍变干燥、但尚未硬化的情况下喷洒错误!无机结合料粒料基层：●铺筑沥青层前1-2天洒布错误!喷洒设备:●采用沥青洒布车一次喷洒均匀●喷嘴根据透层油的种类和粘度选择并保证喷洒均匀●喷洒不均时，改用手工沥青洒布机喷洒错误!喷洒质量要求：●喷洒透层油之前应清扫路面●遮挡防护路缘石及人工构造物避免污染●透层油必须撒布均匀,有花白必须人工补洒●喷洒过量应立即撒布石屑或砂吸油●必要时作适当碾压●透层油洒布后不得在表面形成能被运料车和摊铺机粘起的油皮●透层油渗透深度达不到要求时，应更换透层油的品种或稠度5.养生:●透层油洒布后养生时间随透层油的品种和气候条件由试验确定●确保液体沥青中的稀释剂全部挥发,乳化沥青渗透且水分蒸发●应尽早摊铺沥青面层●防止工程车辆损坏透层(三)注意事项1.用量：●透层油撒布后不流淌●渗入基层一定深度●不得在表面形成油膜2.洒布条件:●气温＜10℃或大风、即将下雨时，不得喷洒透层油3.喷洒要求：●应按设计喷油量一次均匀洒布●当漏洒时，应人工补洒4.养护：●喷洒透层油后一定要严格禁止人和车辆通行5.多余沥青处理:●沥青摊铺前,清除局部多余未渗入基层的沥青6.摊铺沥青面层间隔时间：●透层油洒布应待充分渗透，一般24h后才能摊铺上层●但也不能喷洒后很久不做上层施工，应尽早施工7.无机结合料稳定半刚性基层透层油施工：●不能及时摊铺面层的，且需开放交通时，透层油用量增加10％并摊铺适量的石屑或粗砂●用6-8T钢筒压路机稳压一遍，并控制车速●摊铺面层时发现局部沥青剥落，应修补●清扫浮动石屑或砂二、粘层施工技术(一)作用与适用条件1.作用：●使上下层沥青结构层或沥青结构层与结构物（或水泥砼路面）完全粘结成一个整体2.适用条件:（1）双层或三层式热拌热铺沥青混合料路面的沥青层之间（2）水泥砼路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层（3）路缘石、雨水进水口、检查井等构造物与新铺沥青混合料接触的侧面(二)一般要求1.技术要求:●粘层油宜采用快裂或中裂乳化沥青、改性乳化沥青●也可采用快、中凝液体石油沥青●规格和质量应符合规范要求●使用的基质沥青标号宜与主层沥青混合料相同2.用量、品种选择：●粘层油的品种和用量，根据下卧层的类型通过试洒确定●粘层油上铺筑薄层大空隙排水路面时,粘层油的用量宜增加到0.6—1。

公路工程管理与实务：沥青路面透层、粘层、封层施工一、透层施工技术1.作用与适用条件（1）透层的作用：为使沥青面层与基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。

（2）沥青路面各类基层都必须喷洒透层油。

基层上设置下封层时，透层油不宜省略。

2.一般要求（1）选择渗透性好的液体沥青、乳化沥青、煤沥青作透层油，喷洒后通过钻孔或挖掘确认。

（2）透层油沥青的粘度通过调节稀释剂的用量或乳化沥青的浓度得到适宜的粘度。

（3）用于半刚性基层的透层油宜紧接在基层碾压成型后表面稍变干燥、但尚未硬化的情况下喷洒。

（4）喷洒透层油的时间：宜在铺筑沥青层前1～2d洒布。

（5）透层油洒布后的养护时间由试验确定，确保液体沥青中的稀释剂全部挥发，乳化沥青渗透且水分蒸发，尽早铺筑沥青面层。

3.注意事项（1）透层油洒布后应不致流淌，应渗入基层一定深度，不得在表面形成油膜。

（2）气温低于10℃或大风、将下雨时，不能喷洒透层油。

（3）喷洒透层油后严格禁止人和车辆通行。

（4）清除多余沥青。

（5）充分渗透，24小时。

（6）不能及时铺筑面层时，铺洒适量石屑或粗砂。

二、粘层的施工技术（一）作用与适用条件1.粘层的作用：使上下层沥青结构层或沥青结构层与结构物（或水泥混凝土路面）完全粘结成一个整体。

2.符合下列情况，必须喷洒粘层沥青：（1）双层式或三层式热拌热铺沥青混合料路面的沥青层之间。

（2）水泥混凝土路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层。

（3）路缘石、雨水进水口、检查井等构造物与新铺沥青混合料接触的侧面。

（二）一般要求1.粘层沥青的技术要求粘层沥青材料目前一般多采用快裂或中裂乳化沥青、改性乳化沥青。

也可以使用快、中凝液体石油沥青。

2.粘层沥青的用量、品种选择。

（三）注意事项（1）喷洒表面一定清扫干净，并表面干燥。

（2）当气温低于10℃或路面潮湿时禁止喷洒。

（3）采用沥青洒布车喷洒。

（4）粘层沥青喷洒后，一定要等乳化沥青破乳，水分蒸发完后才能铺筑上层沥青混凝土。
