h3c交换机环路检测方法

H3C光模块相关命令和检测方法当光模块不亮时首先确定对端有光过来，因为有光过来则光模块会亮，如果确定对端有光过来（见下面的命令），则调整两端的双工和速率，如果还是不亮则用以下方法：用一根好的尾纤自环后发现灯不亮则说明模块坏了H3C光模块相关命令：有用的三条命令：显示接口GigabitEthernet2/2上插入的H3C定制防伪可插拔光模块的数字诊断参数的当前测量值（本命令的显示信息与设备型号有关，请以设备的实际情况为准）。

<Sysname> display transceiver diagnosis interface gigabitethernet 2/2GigabitEthernet2/2 transceiver diagnostic information:Current diagnostic parameters:Temp(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)36 3.31 6.13 -35.64 -5.19表1-24 display transceiver diagnosis显示信息描述表字段描述transceiver diagnostic接口插入的光模块的数字诊断信息informationCurrent diagnostic parameters 当前的诊断参数Temp.(°C) 数字诊断参数——温度，单位为°C，精确到1°C Voltage(V) 数字诊断参数——电压，单位为V，精确到0.01VBias(mA) 数字诊断参数——偏置电流，单位为mA，精确到0.01mA数字诊断参数——接收光功率，单位为dBM，精确到RX power(dBM)0.01dBM数字诊断参数——发送光功率，单位为dBM，精确到TX power(dBM)0.01dBM# 显示接口GigabitEthernet2/3上插入的可插拔模块的主要特征参数（本命令的显示信息与设备型号有关，请以设备的实际情况为准）。

H3C交换机交换机调试总结调试H3C交换机是网络故障处理中非常重要的一部分，通过调试可以发现网络故障的原因，及时解决问题。

下面是我对H3C交换机调试的总结。

一、命令行调试1. 命令行界面：一般通过串口或Telnet登录交换机进行命令行调试，可以使用一些常用的命令来查看交换机的状态、配置以及故障信息等。

2. 系统日志：通过查看交换机的系统日志，可以了解交换机的运行状况，以及是否有出现错误或异常的情况。

可以使用命令“display logbuffer”或“display logfile”来查看日志信息。

3. 接口状态：使用命令“display interface”可以查看交换机所有接口的状态信息，如接口的速率、双工模式、状态等。

可以通过查看接口状态来判断是否存在接口故障或链路故障等。

4. 网络连接状态：使用命令“display arp”可以查看交换机上的ARP表信息，可以查看交换机上与其他设备的MAC地址映射关系，判断网络连接是否正常。

5. VLAN配置：通过命令“display vlan”可以查看交换机上的VLAN配置信息，可以检查VLAN的配置是否正确，以及是否有VLAN间的互通问题。

6. 路由配置：通过命令“display ip routing-table”可以查看路由表信息，可以检查路由是否配置正确，以及路由是否正常工作。

二、网络分析工具1. Wireshark：Wireshark是一款网络数据包分析软件，可以用来分析交换机上的数据包，查看网络中的通信情况，检测网络故障。

可以通过Wireshark来捕获交换机上的数据包，并进行详细的分析。

2. Ping和Tracert：使用Ping命令可以测试与其他设备的网络连通性，可以判断网络是否正常。

Tracert可以追踪数据包在网络中的路径，可以定位网络故障的具体位置。

3. NetFlow分析：H3C交换机支持NetFlow功能，可以将交换机上的流量数据导出到外部设备，并进行分析。

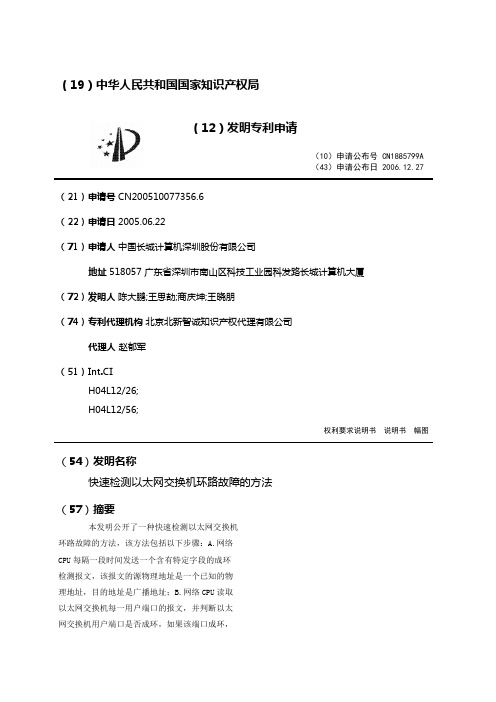

（19）中华人民共和国国家知识产权局（12）发明专利申请（10）申请公布号 CN1885799A（43）申请公布日 2006.12.27（21）申请号CN200510077356.6（22）申请日2005.06.22（71）申请人中国长城计算机深圳股份有限公司地址518057 广东省深圳市南山区科技工业园科发路长城计算机大厦（72）发明人陈大鹏;王思劼;商庆坤;王晓朋（74）专利代理机构北京北新智诚知识产权代理有限公司代理人赵郁军（51）Int.CIH04L12/26;H04L12/56;权利要求说明书说明书幅图（54）发明名称快速检测以太网交换机环路故障的方法（57）摘要本发明公开了一种快速检测以太网交换机环路故障的方法，该方法包括以下步骤：A.网络CPU每隔一段时间发送一个含有特定字段的成环检测报文，该报文的源物理地址是一个已知的物理地址，目的地址是广播地址；B.网络CPU读取以太网交换机每一用户端口的报文，并判断以太网交换机用户端口是否成环，如果该端口成环，网络CPU就将该端口所有上下行报文丢弃，并通知管理员解决该端口故障；C.网络CPU读取以太网交换机外联端口的报文，根据以太网交换机是否存在成环端口，对外联端口的报文进行处理。

本发明可以实现在最短的时间内发现环路；在最短的时间内，在最大的程度内减小环路对网络的影响，提高网络运行效率。

法律状态法律状态公告日法律状态信息法律状态2006-12-27公开公开2008-03-19实质审查的生效实质审查的生效2009-06-03授权授权权利要求说明书快速检测以太网交换机环路故障的方法的权利要求说明书内容是....请下载后查看说明书快速检测以太网交换机环路故障的方法的说明书内容是....请下载后查看。

华为交换机端口安全详解--端口隔离、环路检测与端口安全一、端口隔离--port-isolate组网需求如图1所示，要求PC1与PC2之间不能互相访问，PC1与PC3之间可以互相访问，PC2与PC3之间可以互相访问。

配置端口隔离功能# 配置端口隔离模式为二层隔离三层互通。

<Quidway> system-view[Quidway] port-isolate mode l2# 配置Ethernet0/0/1和Ethernet0/0/2的端口隔离功能。

<Quidway> system-view[Quidway] interface ethernet 0/0/1[Quidway-Ethernet0/0/1] port-isolate enable group 1[Quidway-Ethernet0/0/1] quit[Quidway] interface ethernet 0/0/2[Quidway-Ethernet0/0/2] port-isolate enable group 1[Quidway-Ethernet0/0/2] quitethernet 0/0/3 无需加入端口隔离组，处于隔离组的各个端口间不能通信查看当前配置disp cur#sysname Quidway#interface Ethernet0/0/1port-isolate enable group 1#interface Ethernet0/0/2port-isolate enable group 1#interface Ethernet0/0/3#return验证配置结果：PC1和PC2不能互相ping通，PC1和PC3可以互相ping通，PC2和PC3可以互相ping通。

实现了需求。

二、端口防环--port-security适用与华为交换机，防止下级环路，自动shutdown下级有环路的端口。

<Huawei>system view#loopback-detect enable 全局模式下，启用环路检测功能# interface GigabitEthernet0/0/1loopback-detect action shutdown 如果下级有环路，shutdown本端口# interface GigabitEthernet0/0/2loopback-detect action shutdown# interface GigabitEthernet0/0/3loopback-detect action shutdown#……那如何检测与识别环路并定位呢？详见这个：https:///view/1599b6a22cc58bd63086bd5d.html三、端口安全--port-security在网络中MAC地址是设备中不变的物理地址，控制MAC地址接入就控制了交换机的端口接入，所以端口安全也是对MAC的的安全。

物理环路检测机制及问题分析测，有时系统会直接给出如下内存错误提示信息。

登录监控系统查看这台交换机各个端口有的端口占用率Pool: I/O Free: 1672enough free图1 设备下挂网络环路图2 设备所在网络环路图3 设备接口自环路环路，所以将该端口置于了err-disable（2）思科独有二层邻居发现协议C D P-packet sentEthernet0/29CDP-PA: Packet received from zj3zFastEthernet 0/29以上由于检测到第自己发出的定此端口路存，所以将该端口置于了图4 通过err-disabled项查询下连设备物理自环图5 通过端口流量发现环路风暴s p a n n i n g-tree portfast defaultportfast接口只是加快改了触发时间，可能也不一样了。

2.设备自身物理环路bitEthernet1/0/12]loop back-detection enable当网络中真出现环路时，可以用以下命令查看环路来[H3C-S5120-Gigabit Ethernet1/0/12]dis loopLoopback-detection isDetection interval timeFollowing port(s) has (have) loopback link:GigabitEthernet1/0/进入接口视图0/16输入命令ection per-vlan enable 或loopback-detection enable vlan交换机就能在口和TrunkVLAN中执行网络环路监测。

当检测到端口存在环回后，首先会上报错误信息，示某端口在某环回情况。

如果配置了端口要进入受控状态，端口不再学习。

局域网环路快速排查在当今数字化的工作环境中，局域网对于企业和组织的正常运转起着至关重要的作用。

然而，局域网环路问题却可能时不时地给网络管理员带来头疼的挑战。

一旦出现局域网环路，可能会导致网络拥塞、数据包丢失、网速变慢甚至网络瘫痪，严重影响工作效率和业务的正常开展。

因此，掌握快速排查局域网环路的方法对于保障网络的稳定运行至关重要。

要排查局域网环路，首先我们得了解什么是局域网环路。

简单来说，局域网环路就是网络中存在的物理或逻辑上的连接回路，使得数据包在网络中不断循环传输，从而引发一系列网络问题。

那么，如何才能快速发现并解决局域网环路呢？以下是一些常见且实用的方法。

一、观察网络设备指示灯这是最直观也是最初步的排查方法。

网络交换机和路由器通常都配备有指示灯，用于显示设备的工作状态。

如果发现某个端口的指示灯快速闪烁或者常亮不灭，特别是多个端口出现这种情况，就有可能存在环路。

当然，这种方法只能提供初步的线索，不能确定一定存在环路，但可以帮助我们缩小排查范围。

二、使用网络管理工具现在有很多专门的网络管理软件和工具，能够帮助我们更深入地监测和分析网络状态。

比如，通过 SNMP（简单网络管理协议），我们可以获取交换机的端口流量、错误率等信息。

如果发现某个端口的流量异常高，或者错误率持续上升，就很有可能存在环路。

三、检查 MAC 地址表交换机通过 MAC 地址表来转发数据包。

如果在 MAC 地址表中发现同一个 MAC 地址出现在多个端口上，那么很可能存在环路。

因为正常情况下，一个 MAC 地址应该只与一个端口相关联。

四、使用 Ping 命令通过 Ping 命令向网络中的设备发送数据包，并观察响应时间和丢包情况。

如果发现响应时间过长或者存在大量丢包，可能是由于环路导致的数据包循环和丢失。

五、分析网络拓扑图一份清晰准确的网络拓扑图对于排查环路非常有帮助。

通过对比实际的网络连接和拓扑图，我们可以快速发现可能存在的异常连接，从而定位环路的位置。

网络环路监测一、网络环路概况如复杂施工过程中不小心的错误连线成环、为了保障网络可靠性实施的链路备份不合理造成的环路、同行恶意竞争认为引入的环路、设备因为外界环境干扰损坏引发的环路等，这些环路使设备对广播、组播以及未知单播等报文进行重复发送，产生广播风暴，极大的消耗了网络资源，使得网络可用带宽变得非常有限，造成了用户访问网络时断时续，随着广播数据包无休止的繁殖，最终会耗尽所有的网络带宽，造成整个网络瘫痪，中心交换机死机，使得用户完全无法访问网络。

此类故障发生在用户的接入层面，情况复杂，难以控制，排查难度较大，给网管人员带来了极大的困扰。

二、网络环路分类网络环路也分为第二层环路和第三层环路，所有环路的形成都是由于目的路径不明确导致混乱而造成的，例如第二层，一个广播信息经过两个交换机的时候会不断恶性循环的产生广播造成环路，通常二层的环路都是冗余链路造成的，没有冗余链路就不存在环路。

而第三层环路则是原路由意外不能工作，造成路由通告错误，形成一个恶性循环，常指的是路由环路，是由于启用路由协议不当造成的，即使没有冗余链路，也有可能造成环路。

以下我们就针对网络的二层网络环路做一点解析三、网络环路具体形成的方式1．在不同交换机间互连形成网络环路；2．在制作网线时，由于线序中1、2 与3、6 短路形成网络环路；3．在做负载均衡（有的称快速以太网通道FEC、端口聚合、链路捆绑）时，由于配置了一端的交换机，另一端的交换机（或服务器）没有配置，形成网络环路；4．在同一台交换机上，直接将网线连接到同一VLAN 的两个端口，形成网络环路；5．多种方式混合出现在整个网络中。

四、网络环路对网络的影响网络中形成了网络环路，对网络的影响，主要表现如为：1. 导致交换机MAC 地址学习混乱；2. 形成网络广播风暴；3. 造成网络拥塞。

对网络中出现环路后，具体的一些用户或故障现象列举如下：●影响同一个VLAN 的用户上网，出现时通时断的现象；●单位内部使用的交换机（无上Internet的需求），相同的VLAN 中的用户实现相互通信，如果形成了网络环路，也会出现时通时断的现象；●影响网络中其他用户上网，主要表现是网络速度变慢或者就上不了网；●正在使用的PPPoE拨号连接被断开；●对下端交换机的管理出现问题（如有时可以Telnet，有时不能，集群管理的U1 系列交换机频繁地出现登录和退出）；五、网络环路检测和避免对网络环路故障的排查，可以采取以下的方法进行：1．观察法：通过观察交换机的状态指示灯，来初步判断网络中是否存在环路，如果交换机中存在网络环路，将会引起网络广播风暴，导致在该环路中的设备都无法正常使用，交换机的指示灯状态是所有同VLAN 的端口的指示灯都一起快速同步的闪烁，这时可以初步判断网络中有环路。

E1环路故障检测方法
1.确认物理连接：首先，应当确保所有的E1连接已经正确地接入设备，并且物理连接处于正常状态。

可以通过检查网线、连接器等来排除物理连接问题。

2.使用回环测试：回环测试是一种常见的E1环路故障检测方法。

回环测试是在E1线路的发送和接收端分别接入回环设备，然后发送方发送一个测试信号，接收方接收该信号并检查是否正确。

如果回环测试失败，说明E1链路中可能存在环路故障。

3.使用环路检测工具：环路检测工具可以帮助检测E1链路上的环路故障。

这些工具通常设置在E1链路的一些节点上，通过监测数据传输情况来判断环路是否存在故障。

例如，可以通过监测E1链路上传输的数据帧数、错误帧数等指标来判断是否存在环路故障。

4.网络分析仪：网络分析仪是一种用于分析网络通信数据的设备。

通过使用网络分析仪，可以对E1链路上的数据进行抓包分析，以确定是否存在环路故障。

例如，可以通过分析数据包的路径、传输时间等指标来判断是否存在环路故障。

5.E1链路监测：对E1链路进行实时监测，可以帮助及时发现环路故障。

可以设置报警机制，当监测到E1链路出现异常时，及时发出警报并采取相应的措施。

6.转发测试：利用专业的测试设备对E1链路进行转发测试，以验证链路的正常传输。

通过发送测试数据，并检查是否正确接收返回数据，判断E1链路上是否存在环路故障。

综上所述，对于E1环路故障的检测，可以采用多种方法来进行。

通过合理选择和结合使用上述方法，可以较为准确地判断E1环路故障的存在，并及时采取措施进行修复。

事实上，在实际应用中，往往需要综合使用多种方法，以提高故障检测的准确性和效率。

交换机通过LoopbackDetection检测（接⼝⾃环）组⽹图形Loopback Detection简介⽹络中的环路会导致设备对⼴播、组播以及未知单播等报⽂进⾏重复发送，造成⽹络资源浪费甚⾄⽹络瘫痪。

为了能够及时发现⼆层⽹络中的环路，避免对整个⽹络造成严重影响，需要提供⼀种检测技术，使⽹络中出现环路时能及时通知⽤户检查⽹络连接和配置情况，并能够将出问题的接⼝置于某种受控状态。

Loopback Detection正是这样的检测技术。

它通过从接⼝周期性发送检测报⽂，检查该报⽂是否返回本设备（不要求收、发接⼝为同⼀接⼝），进⽽判断该接⼝、设备所在⽹络或设备下挂⽹络是否存在环路。

如果发现检测报⽂从发出去的接⼝接收到，则认为该接⼝发⽣⾃环或该接⼝下挂的⽹络中存在环路。

如果发现检测报⽂被本设备上的其他接⼝接收到，则认为该接⼝或设备所在的⽹络中存在环路。

在发现环路后，环路检测能向⽹管发送告警和记录⽇志，并能根据⽤户事先的配置对接⼝进⾏处理（默认关闭接⼝），从⽽使接⼝处于受控状态，减⼩环路对本设备乃⾄整个⽹络的影响。

Loopback Detection检测到环路时的处理动作有如下五种：Trap：上报告警和记录⽇志。

当检测到环路时，设备向⽹管上报告警并记录⽇志，但对接⼝不做任何处理。

Block：阻塞接⼝。

当检测到环路时，设备将该接⼝阻塞，不能转发除BPDU报⽂外的报⽂。

No learning：禁⽌接⼝MAC地址学习。

当检测到环路时，该接⼝不再进⾏MAC地址学习。

Shutdown：关闭接⼝。

当检测到环路时，设备关闭该接⼝。

Quitvlan：退出VLAN。

当检测到环路时，当前接⼝退出出现环路的VLAN。

接⼝受控后仍继续发送检测报⽂，设备在经过设置的恢复时间后会尝试在下⼀个恢复时间内恢复接⼝，若该恢复时间内没有收到受控接⼝发出的检测报⽂，则认为受控接⼝下的环路已经消除，将恢复该接⼝为正常状态。

Loopback Detection仅为单节点环路检测技术，不具备⽹络级的破除环路功能（ERPS、RRPP、SEP、Smart Link、STP/RSTP/MSTP/VBST等环⽹技术具备）。

实验一网络环路实验名称：网络环路。

实验目的：了解网络环路对交换机的影响，掌握防止网络环路产生的方法。

技术原理：网络环路形成广播风暴，不但会影响到本交换机的数据转发，还会影响到与其相级联的交换机。

启用交换机的下行环路检测功能，可检测到相关端口下面所产生的环路，当环路产生时，可关闭相关端口。

网络环路解除后，需人工干预重新打开相关端口方可使用。

下行环路检测还可以检测到由于本交换机端口直接相连产生的环路，从而起到预防网络环路产生的作用。

实现功能：指定端口下行环路检测。

实验设备：S2026二台，PC二台。

实验拓朴：实验步骤：一、网络环路对本交换机的影响：1. 按以上拓扑结构连接设备，交换机S2026-B的F0/11与F0/12端口暂不短接，两台交换机都恢复出厂设置，不作任何配置。

并分别配置PC1与PC2的IP地址为：192.168.10.2/24、192.168.10.3/24，两台PC之间互相持续Ping包：Ping 192.168.10.3 –t观察Ping包，同时登录交换机S2026-B，查看CPU利用率情况：Switch(config)#show cpu //查看CPU利用率2. 将交换机S2026-B的F0/11与F0/12端口短接，观察交换机接口指示灯的闪烁速度，再查看两台PC的Ping包情况，同时在S2026-B交换机上查看CPU利用率，并与上一次查看到的数值进行比较。

了解网络环路对本交换机的影响。

3. 将交换机S2026-B的F0/11与F0/12端口连接断开，解除网络环路。

二、网络环路对级联交换机的影响：1. 保持PC1的连接不变，将PC2连接到交换机S2026-A的F0/3接口，两台PC之间继续持续Ping包。

2. 分别登录两台交换机查看CPU利用率。

3. 将交换机S2026-B的F0/11与F0/12端口短接，观察交换机接口指示灯的闪烁速度，再查看两台PC的Ping包情况，同时在两台交换机上查看CPU利用率，并与上一次查看到的数值进行比较。
