实验12.三相异步电动机的继电—接触器控制

实验一：三相异步电动机控制（基于继电接触器和基于电机控制器)一、实验目的1、熟悉基于继电接触器的传统三相异步电动机控制方法2、了解基于施耐德电机控制器的三相异步电动机控制方法二、实验设备1、中北大学-施耐德电气联合实验室ZSJ-A电气自动化平台。

2、实验台配套通信线、跨接线若干。

三、实验内容1、电动机的单向连续运行，主电路如图1.1所示，控制电路如图1.2所示图1.1 单向连续运行主电路图1.2 单向连续运行控制电路2、电机的正反转控制—双重互锁，主电路如图 1.3所示，控制电路如图 1.4所示图1.3 正反转控制主电路图1.4正反转控制控制电路实验二：M218PLC基本指令的熟悉和应用一、实验目的1、熟悉Somachine编程软件2、加深对布尔指令、定时器、计数器等基本指令的理解三、实验设备1、中北大学-施耐德电气联合实验室ZSJ-A电气自动化平台。

2、实验台配套通信线、跨接线若干。

三、实验内容3.1 SoMachine编程软件熟悉与使用1.选择“创建新机器”。

如图1.1所示。

2.选择创建新机器下的“使用空项目启动”。

如图1.2所示。

图1.1创建新机器图1.2使用空项目启动3.保存新建项目并命名，然后点击“保存”。

如图1.3所示。

图1.3保存新建项目并命名1、配置(1)在左侧目录中选择与项目有关的硬件设备，并将其拖到中间空白区域。

我们使用PLC型号为TM218LDAE24DRHN。

如图1.4所示。

图1.4 PLC配置的选择(2)若使用的设备有PLC和触摸屏，其中触摸屏的型号为HMIGXO3501，图1.5为其连接方式。

图1.5 PLC和触摸屏的连接方式5、编写程序(1) 创建pou:可以直接在mypou中编写程序，”MyPOU”是SoMachine 软件自动生成的程序，并且自动在MAST任务中调用该程序。

”MyPOU”程序由两个部分组成。

如图1.6所示。

图1.6 创建POU(2) 可以根据自己的需求选择更合适的编程语言。

实验一三相异步电动机接触器点动控制【实训目的】1.认识电气控制常用低压电器2.学会看电气原理图，掌握电气控制电路接线方法3.掌握电机点动运行的主电路、控制电路的接线调试方法【实验内容及步骤】1、实验内容（1）控制对象：三相异步电动机控制元件：按钮开关、交流接触器（2）控制原理：当手动按下按钮时，使接触器KM线圈得电吸合，交流接触器主触点闭合，三相异步电动机启动运行；当手松开按钮时，KM线圈失电，而使其主触点分开，切断电动机的电源，电动机停止运转。

（3）电气原理图三相异步电动机接触器点动控制电气原理图如图1.1所示。

图1.1 三相异步电动机接触器点动控制电气原理图合上低压断路器，再按下启动按钮SB，KM线圈得电，KM主触点闭合，三相异步电动机启动运行；松开启动按钮SB，KM线圈失电，KM主触点断开，电动机停止。

2、准备实验器材（1）根据实验要求，按照表1.1所示设备、工具、器材明细表，将实训所需要的设备、工具、器材准备齐全并仔细检查是否完好。

表1.1 设备、工具、器材明细表（2）根据原理图，将低压断路器、熔断器、热继电器、接触器、按钮、电机端子转接板各模块安装到实训台的网孔板上。

图1.2 三相异步电动机接触器点动控制接线图3、实验步骤（1）实物接线：根据1.1所示的原理图，对各元器件进行导线连接。

（注意导线与元器件的连接要牢固，防止出现松动的情况，导线走线须经线槽，导线连接须准确。

) （2）自检：对照电气原理图检查所连导线是否出现掉线、错线，线号漏编、错编，接线不牢固等现象，若存在上述现象，及时更正。

（注：自检完成后须经指导老师检查，才能接通电源。

（3）外观检查：检查有无绝缘层压入接线端子，如有绝缘层压入接线端子，通电后，会使电路无法接通；检查裸露的导线线芯是否符合规定；用手摇动、拉拔接线端子上的导线，检查所有导线与端子的接触情况，不允许有松脱。

（4）功能调试：合上低压断路器QF，按下启动按钮SB，三相异步电动机启动运行；松开启动按钮SB，电动机停止运行。

实验报告十：三相异步电动机接触器点动控制路线实验目的：2. 了解三相异步电动机的基本性能参数。

3. 掌握三相异步电动机的调试与运行方法。

4. 培养实际操作技能与实验技能。

实验器材：1. 三相异步电动机2. 接触器3. 断路器4. 电动机调速器5. 电压表7. 万用表8. 细线圈表9. 脉冲信号测试仪实验原理：三相异步电动机接触器点动控制路线是一种常见的电气控制系统，其主要实现方式是利用接触器点动启动电动机。

点动启动电动机的过程即是通过断开与接通电流来实现的。

具体来说，当启动按钮按下时，接触器控制电路关闭，电动机的空载运行开始；当按钮松开时，接触器控制电路恢复，电动机停转。

实验步骤：1. 转动电动机风扇叶片，观察电动机是否正常旋转，检查电气系统是否正常工作。

2. 打开电动机调速器，设定适当的三相电源电压，调整电流控制器以得到适当的电动机起动电流，保证电动机可以正常运行。

3. 观察电动机的运行状况，记录电动机的电压、电流、转速等基本性能参数，并根据参数调整电动机的运行状态，保证其正常运行。

4. 切换电源电压，比较电动机在不同电压下的运行性能，观察电机的启动变化情况，分析电压对电动机性能的影响。

5. 利用万用表和细线圈表等工具对电气系统进行检查，确认电气系统的状况良好。

6. 利用脉冲信号测试仪进行测试分析，并确定是否需要进行一些调整。

7. 关闭电动机调速器，断开电源前，注意需要先切断电动机的电源，然后才能关闭电动机调速器。

实验结论：通过三相异步电动机接触器点动控制路线的实验，我们深入掌握了电气控制的基本原理和要点，得到了更系统、全面的实验经验。

在实验过程中，我们充分考虑了实验器材的特点和用途，根据实验结果和实验数据进行了周密分析和归纳总结，实验结论具有较强的可靠性和实用价值。

同时，我们对实验设备的操作方法和技巧有了更深刻的认识，能够更加熟练地运用实验技能和专业知识。

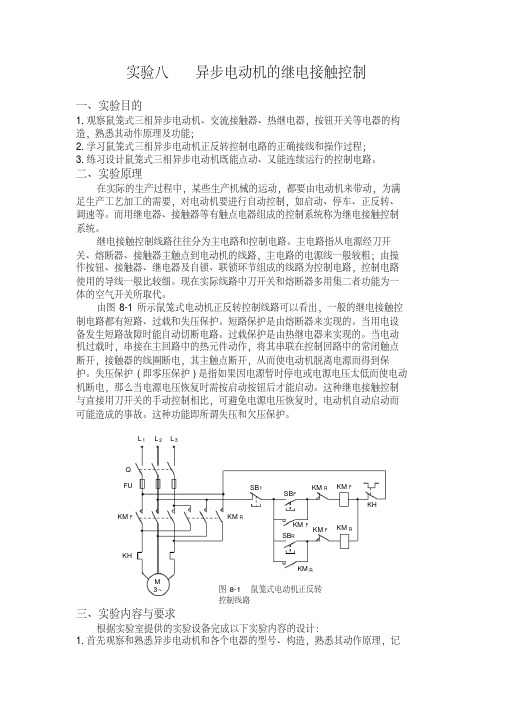

异步电动机的继电接触控制实验报告一、实验目的：1.了解异步电动机的基本原理和结构；2.掌握异步电动机的继电接触控制原理；3.进行异步电动机继电接触控制的实验。

二、实验原理：当然，在实际应用中，我们通常使用继电接触器来控制异步电动机的启停和反转等操作，继电接触器也常用于实现异步电动机的运行保护。

继电接触器包含控制回路和功率回路两部分。

控制回路是通过控制电源来控制继电器的通断，而功率回路则通过控制继电器的继电触点来控制电动机的通断。

三、实验器材和装置：1.异步电动机2.继电接触器3.交流电源4.示波器5.开关和电阻等四、实验步骤：1.按照实验电路连接图，将示波器连接到继电接触器的控制回路上，用来观察控制信号的波形；2.打开交流电源，将继电接触器的三个导线分别连接到异步电动机的三个相位上；3.分别进行异步电动机的启动、停止和反转实验，观察示波器上的波形变化；4.分析实验结果，总结控制信号和异步电动机运行状态之间的关系。

五、实验结果和分析：通过实验观察和记录，可以发现以下现象：1.在异步电动机启动过程中，继电接触器的控制回路会产生连续的短暂脉冲信号，控制信号的频率和幅度与电动机的启动速度相关；2.当控制信号停止时，电动机会立即停止转动；3.当控制信号反向时，电动机会改变转动方向。

六、实验结论：通过本实验，我们成功进行了异步电动机继电接触控制的实验，并观察到了控制信号与电动机运行状态之间的关系。

实验结果表明，继电接触器可以有效控制异步电动机的启停和反转操作，为电机控制提供了一种可靠的手段。

七、实验体会：通过本次实验，我深刻理解了异步电动机的基本原理和结构，掌握了继电接触控制异步电动机的原理和方法。

实验的过程中，我能够熟练操作实验器材和仪器，并成功完成实验过程。

通过实验结果的分析，我对继电接触控制的原理和应用有了更深入的认识和理解。

这次实验不仅巩固了我的理论知识，也提高了我的实验操作能力和分析能力。

实训12 三相异步交流电动机位置与自动往返的PLC控制一、实训目的1、能根据控制要求分配PLC的输入输出端口；2、会根据输入输出端口完成线路的连接；3、能选择PLC指令完成梯形图程序的编写，例如LD、AND、OUT、SET和RST等指令；4、会上电调试程序功能。

二、任务描述下图1是三相异步电动机位置控制线路，它由主电路和辅助电路两部分组成，能够实现异步电动机的位置控制，此外该电路还具有短路保护和过载保护的功能。

现利用三菱FX系列PLC改造三相异步电动机位置控制线路，要求不改变原先的控制面板，保持系统原有的外部特性，即改造完成后工作人员不需要改变长期形成的操作习惯。

本任务要求电机位置启动按钮、停止按钮以及过载保护常闭触点与改造前一致。

图1 三相异步电动机位置控制线路三、实训器材1、三菱FX2N-48MR PLC 学习机。

2、实训模拟板。

3、连接导线。

四、任务分析与实施1、硬件线路（1）系统输入输出信号分析根据图1的分析，系统的输入信号由三部分构成：一是三相异步电动机停止、正反向启动的控制信号，分别由按钮SB1、SB2 和SB3提供；二是位置控制的行程开关，由SQ1、SQ2、SQ3和SQ4提供；三是三相异步电动机的过载检测信号，由热继电器FR的常闭触点提供。

系统需提供两个输出信号，分别用于驱动接触器KM1和KM2，使三相异步电动机实现正反转运行。

根据上述分析，完成任务书表1 的PLC I/O端口的分配。

（2）硬件线路的设计硬件线路由主电路和控制回路构成，例如：说明：（1）采用常开的方式接入，但为更可靠接受保护类信号，其输入信号一般采用常闭的方式接入；（2）与上图中一致，凡是由PLC实现的正反转控制线路，KM1和KM2必须实行电气联锁，否则在电动机正反转切换的过程中会导致主回路短路；（3）由于三菱FX2N-48MR（继电器输出型）的输出点承受电压最大为AC240V或DC30V，故本图中使用的接触器线圈额定电压选为AC220V。

PLC原理及应用实验指导书课程PLC原理及应用班级11级自动化3班姓名索理想平顶山工业职业技术学院2012年11月目录前言 (1)实验一三相异步电动机的继电－接触器控制 (3)实验二三相异步电动机的PLC控制 (7)实验三交通信号灯控制 (12)实验四自主设计操作测验 (17)附录四层电梯控制 (18)混料罐控制 (22)输料线控制 (25)天塔之光控制 (29)自控轧钢机控制 (31)邮件分拣控制 (35)自动售货机控制 (38)前言实验基本要求及操作实验是科学技术得以发展的重要保证，是研究自然科学的手段。

《PLC原理及应用》实验是《PLC原理及应用》理论课程的重要组成部分，也是培养从事电气控制、电力传动及其自动化等技术人员实验技能的重要环节。

一、实验设备二、实验方法一）实验目的1.在《PLC原理及应用》理论课知识基础上，进行实验基本技能的训练。

2.巩固和加深所学的理论知识，培养运用理论分析和解决实际问题的能力。

3.培养实事求是、严肃认真的科学作风和良好的实验习惯。

二）技能要求1.能正确使用实验仪器设备，掌握实验方法及数据分析方法。

2.能正确连接实验线路，读取数据，观察曲线，能初步分析和排除故障。

3.能正确利用实验手段验证一些理论和结论。

4.能正确书写实验报告和绘制图表，对数据进行处理，曲线进行分析，得出结论。

三）实验要求（一）课前预习教学实验受时间及条件限制。

在规定的时间内能否很好完成实验任务，达到实验目的与要求，很大程度上取决于课前准备的是否充分。

因此，要求学生课前进行预习。

1.仔细阅读实验指导书及相关参考资料，明确实验目的及任务，了解实验的基本原理及实验线路、方法及步骤，具此编写实验报告。

2.对实验中要观察哪些现象，记录哪些数据曲线，注意哪些注意事项做到心里有数。

3.对实验指导书中提出的思考问题及注意事项要有深刻印象，以便在实验中观察和注意。

（二）.实验操作1.学生到指定的实验台，认真领会指导老师对实验的讲解、要求及注意。

《电工技能实训教程》项目三相异步电动机接触器自锁控制与故障检测精讲电工技能实训教程中的项目"三相异步电动机接触器自锁控制与故障检测"是一个非常重要且常见的实训项目，本文将对其进行详尽解析。

首先，我们来介绍一下三相异步电动机接触器自锁控制的基本原理。

在实际工作中，为了节约能源和保护设备，我们通常希望电动机能够在完成工作后自动停止。

而接触器自锁控制就是通过控制接触器的回路，实现电动机的自动停止。

具体而言，接触器自锁控制的实现需要以下几个步骤：1.接触器的自动闭合：在启动时，通过按钮或其他控制方式，使接触器的控制回路闭合，将电源的电流传给电动机。

2.电动机的启动：闭合的接触器使得电动机能够获得电源电流，从而开始转动。

3.自锁控制的触发：在电动机转动一段时间后，通过时间继电器或其他控制装置，触发接触器的自锁功能。

4.接触器的断开：自锁功能触发后，接触器的控制回路断开，电源电流不再传给电动机，电动机停止转动。

通过以上步骤，我们可以实现三相异步电动机的接触器自锁控制，达到自动停止的目的。

接下来，我们来介绍故障检测的精讲。

在实际工作中，电动机可能会出现各种故障，如过载、短路等。

为了保护电动机和其他设备的安全运行，我们需要对这些故障进行及时检测。

具体而言，故障检测需要以下几个步骤：1.故障检测装置的安装：我们需要将故障检测装置，如热继电器、短路保护器等，与电动机的电路相连。

2.故障信号的监测：当电动机发生故障时，故障检测装置会发送故障信号。

我们可以通过观察指示灯、听到警报声等方式，来判断电动机是否存在故障。

3.故障的处理：一旦检测到电动机故障，我们需要及时采取相应的措施，如停止电动机运行、检修电动机等，以避免进一步损坏。

通过以上步骤，我们可以及时检测到电动机的故障，采取相应的措施，确保电动机和其他设备的安全运行。

综上所述，项目"三相异步电动机接触器自锁控制与故障检测"是电工技能实训教程中的一个重要项目，通过学习和掌握该项目的内容，我们可以实现电动机的自动停止和故障及时检测，确保设备的安全运行。
