继电接触器控制电路的原理

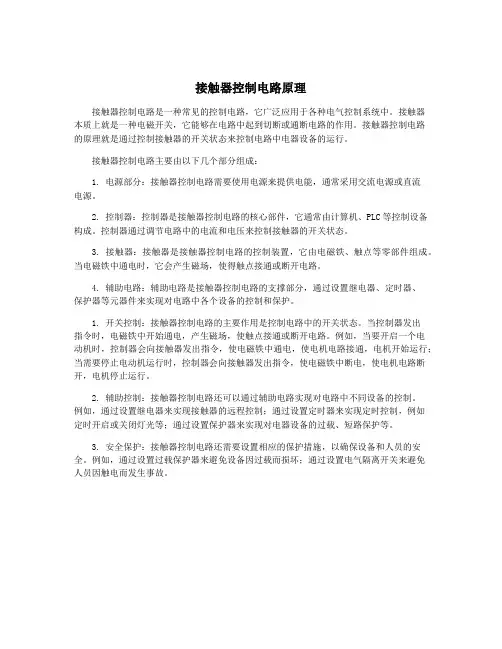

接触器控制电路原理接触器控制电路是一种常见的控制电路，它广泛应用于各种电气控制系统中。

接触器本质上就是一种电磁开关，它能够在电路中起到切断或通断电路的作用。

接触器控制电路的原理就是通过控制接触器的开关状态来控制电路中电器设备的运行。

接触器控制电路主要由以下几个部分组成：1. 电源部分：接触器控制电路需要使用电源来提供电能，通常采用交流电源或直流电源。

2. 控制器：控制器是接触器控制电路的核心部件，它通常由计算机、PLC等控制设备构成。

控制器通过调节电路中的电流和电压来控制接触器的开关状态。

3. 接触器：接触器是接触器控制电路的控制装置，它由电磁铁、触点等零部件组成。

当电磁铁中通电时，它会产生磁场，使得触点接通或断开电路。

4. 辅助电路：辅助电路是接触器控制电路的支撑部分，通过设置继电器、定时器、保护器等元器件来实现对电路中各个设备的控制和保护。

1. 开关控制：接触器控制电路的主要作用是控制电路中的开关状态。

当控制器发出指令时，电磁铁中开始通电，产生磁场，使触点接通或断开电路。

例如，当要开启一个电动机时，控制器会向接触器发出指令，使电磁铁中通电，使电机电路接通，电机开始运行；当需要停止电动机运行时，控制器会向接触器发出指令，使电磁铁中断电，使电机电路断开，电机停止运行。

2. 辅助控制：接触器控制电路还可以通过辅助电路实现对电路中不同设备的控制。

例如，通过设置继电器来实现接触器的远程控制；通过设置定时器来实现定时控制，例如定时开启或关闭灯光等；通过设置保护器来实现对电器设备的过载、短路保护等。

3. 安全保护：接触器控制电路还需要设置相应的保护措施，以确保设备和人员的安全。

例如，通过设置过载保护器来避免设备因过载而损坏；通过设置电气隔离开关来避免人员因触电而发生事故。

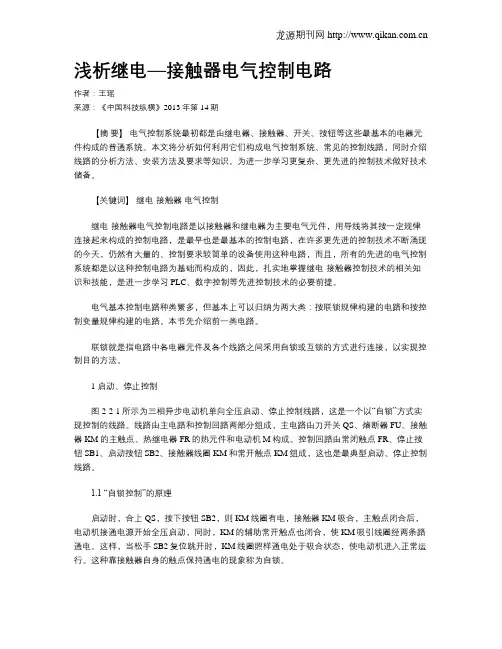

浅析继电—接触器电气控制电路作者：王瑶来源：《中国科技纵横》2013年第14期【摘要】电气控制系统最初都是由继电器、接触器、开关、按钮等这些最基本的电器元件构成的普通系统。

本文将分析如何利用它们构成电气控制系统、常见的控制线路，同时介绍线路的分析方法、安装方法及要求等知识。

为进一步学习更复杂、更先进的控制技术做好技术储备。

【关键词】继电-接触器电气控制继电-接触器电气控制电路是以接触器和继电器为主要电气元件，用导线将其按一定规律连接起来构成的控制电路，是最早也是最基本的控制电路，在许多更先进的控制技术不断涌现的今天，仍然有大量的、控制要求较简单的设备使用这种电路，而且，所有的先进的电气控制系统都是以这种控制电路为基础而构成的，因此，扎实地掌握继电-接触器控制技术的相关知识和技能，是进一步学习PLC、数字控制等先进控制技术的必要前提。

电气基本控制电路种类繁多，但基本上可以归纳为两大类：按联锁规律构建的电路和按控制变量规律构建的电路。

本节先介绍前一类电路。

联锁就是指电路中各电器元件及各个线路之间采用自锁或互锁的方式进行连接，以实现控制目的方法。

1 启动、停止控制图2-2-1所示为三相异步电动机单向全压启动、停止控制线路，这是一个以“自锁”方式实现控制的线路。

线路由主电路和控制回路两部分组成，主电路由刀开关QS、熔断器FU、接触器KM的主触点、热继电器FR的热元件和电动机M构成。

控制回路由常闭触点FR、停止按钮SB1、启动按钮SB2、接触器线圈KM和常开触点KM组成，这也是最典型启动、停止控制线路。

1.1 “自锁控制”的原理启动时，合上QS，按下按钮SB2，则KM线圈有电，接触器KM吸合，主触点闭合后，电动机接通电源开始全压启动，同时，KM的辅助常开触点也闭合，使KM吸引线圈经两条路通电。

这样，当松手SB2复位跳开时，KM线圈照样通电处于吸合状态，使电动机进入正常运行。

这种靠接触器自身的触点保持通电的现象称为自锁。

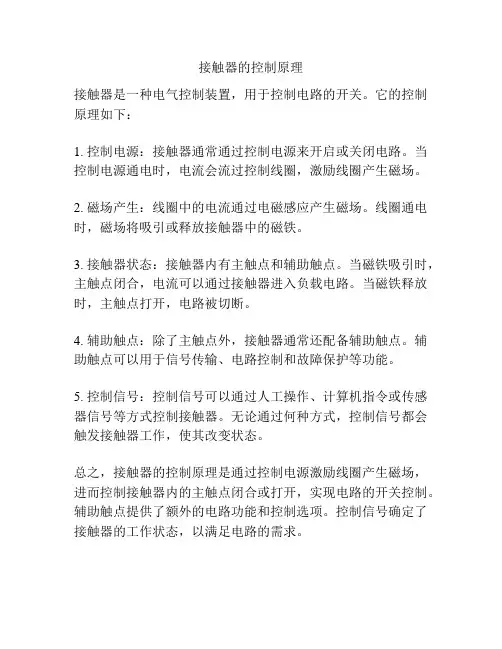

接触器的控制原理
接触器是一种电气控制装置，用于控制电路的开关。

它的控制原理如下：
1. 控制电源：接触器通常通过控制电源来开启或关闭电路。

当控制电源通电时，电流会流过控制线圈，激励线圈产生磁场。

2. 磁场产生：线圈中的电流通过电磁感应产生磁场。

线圈通电时，磁场将吸引或释放接触器中的磁铁。

3. 接触器状态：接触器内有主触点和辅助触点。

当磁铁吸引时，主触点闭合，电流可以通过接触器进入负载电路。

当磁铁释放时，主触点打开，电路被切断。

4. 辅助触点：除了主触点外，接触器通常还配备辅助触点。

辅助触点可以用于信号传输、电路控制和故障保护等功能。

5. 控制信号：控制信号可以通过人工操作、计算机指令或传感器信号等方式控制接触器。

无论通过何种方式，控制信号都会触发接触器工作，使其改变状态。

总之，接触器的控制原理是通过控制电源激励线圈产生磁场，进而控制接触器内的主触点闭合或打开，实现电路的开关控制。

辅助触点提供了额外的电路功能和控制选项。

控制信号确定了接触器的工作状态，以满足电路的需求。

继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件，用于控制电路中的电流流动。

它们在各种自动化系统、电力系统等领域中起着重要的作用。

本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。

继电器的基本原理继电器是一种电控制装置，能够使用小电流来控制大电流的流动。

继电器通常由电磁系统、机械系统和电气系统组成。

电磁系统继电器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

电气系统电气系统由常开触点（NO）和常闭触点（NC）组成。

当继电器处于非通电状态时，常开触点闭合，常闭触点断开；当继电器通电时，常开触点断开，常闭触点闭合。

接触器的基本原理接触器与继电器类似，也是一种电控制装置。

接触器通常由电磁系统、机械系统和电气系统组成，但接触器的结构更为复杂。

电磁系统接触器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

接触器的机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

和继电器不同的是，接触器的机械系统可以有多个机械触点，可以实现多个电路的控制。

电气系统接触器的电气系统由多个触点组成，触点通过电气连接与外部电路相连。

接触器的电气系统常用接线方式有串联和并联两种。

继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中，下面将介绍它们在电路控制中常见的应用。

继电器的应用•自动控制：继电器可以实现自动控制功能，通过传感器检测到的信号来控制其他设备的启停。

•电机控制：继电器可以用于电机的启停、正反转等控制。

•照明控制：继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。

•报警控制：继电器可以用于报警系统的控制，如火灾报警、温度报警等。

接触器控制线路原理接触器控制线路原理是工业自动化控制中非常常见的一种控制方式，其主要作用是实现对各种电气设备、电动机甚至整个生产流程的自动化控制。

接触器控制线路原理的基本需求是能够准确可靠地实现电气设备的开关控制与运行状态的监测，更加精细的控制则需要借助于其他的配套自动化设备和控制技术。

由于接触器控制线路原理的运用范围非常广泛，因此本篇文章将从以下三个方面详细讲解其基本原理：接触器控制线路的基本概念、接触器控制电路的组成与工作原理、以及在不同应用场合下的接触器控制线路设计。

一、接触器控制线路的基本概念接触器是一种电动机具有开、关控制功能的电器元件，其主要功能是通过施加电磁作用，使动触头与固定触头接触或分离，从而控制电路的通断。

接触器的工作原理可以简化为：电源正极→线圈→铁芯磁化→动触头吸合→电路闭合→目标电负载电气设备工作。

接触器控制线路可以由接线端子板、执行元件、脉冲信号源以及配电盘等电器元件组成，其作用就是将电气设备的开关控制与自动控制一体化，实现电气设备远程控制，提高生产效率的同时，也有效保障设备运行过程中的安全性。

二、接触器控制电路的组成与工作原理1、接触器控制线路的组成：接触器控制线路的基本组成元素包含电源（Power Supply）、控制信号源（Control Signal Source）、保护元件（Protection Devices）、执行元件（Actuators）、输入输出模块（I/O Module）、橙色或绿色马克笔、接线端子板（Terminal Blocks）等。

2、接触器控制电路的工作原理：接触器的控制电路，以控制电源和信号源为核心，控制电源是指其内部的线圈电源，控制信号源是指触点（继电器、接触器）接收到控制电源的信号，触点由此改变位置闭合或断开连接- 其余元件如输入输出模块、保护元件、执行元件等，都是在这个核心下作为辅助的部件。

比如，当按下一个按钮激活一个接触器控制线路，这个线路会将一个脉冲信号传递到接触器内部的线圈，触点随之改变位置，导致电路中的输出负载电气设备工作。
