室外单色LED屏设计方案

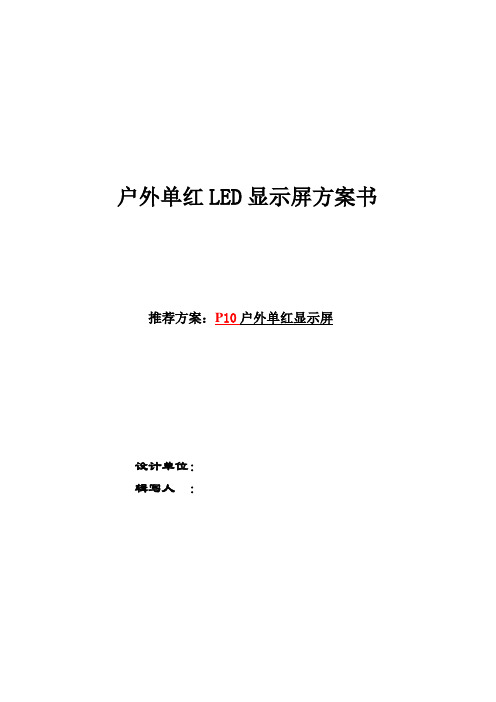

户外单红LED显示屏方案书推荐方案：P10户外单红显示屏设计单位：辑写人：第一章工程概况LED电子显示屏系统是一整套工程化、系统化的高技术产品。

以其亮度高，影像效果好，显示内容多样，显示方式丰富，故障少，能耗低，使用寿命长，性能价格比高等优点，作为新一代的显示媒体，已广泛应用于各行各业。

显示屏以计算机为处理中心，屏幕的显示内容与计算机屏幕演播窗口的内容实时同步。

由于采用了先进的多媒体技术和相应的控制软件，该系统完全能够完成指定的播放流程；可访问指定位置的信息发布文件，视频图像等信息。

我公司承制的显示屏系统工程主要优势有四点:一、专用软件，可针对不同的行业信息，显示屏节目编辑、管理和播放的完全支持，整个系统设计为开放式、模块化结构。

二、具国际先进水平的LED显示屏制造技术和丰富的工程经验。

有高品质的LED显示屏和简洁的通讯接口。

三、在实时信息发布系统中以控制电脑为核心，实现信息的实时同步显示。

四、我公司对显示屏客户能提供更为细致、周到的服务，针对显示屏项目的特殊性，提供24小时"随传服务"、重大活动的"保驾服务"、系统的升级服务、定期保养服务、免费培训服务等。

第二章、半户外单红LED屏体设计一、设计说明P10户外单红屏参数介绍P10（户外P10单红LED显示屏事例图片）产品名称户外单红LED显示屏像素点间距10mm像素密度10000点/㎡像素颜色单红像素组成1红灰度级无最大功耗1000w/㎡重量40kg/㎡电压220V 屏幕寿命＞10万小时通讯距离<120m（无中继）；>120m后采用光纤供电要求AC 220V，或380V三项四线系统环境要求-20℃~+45℃35%~95%RH整屏失控点低于万分之一视角水平±60度，上15度，下45度每平方米重量40Kg/㎡驱动方式静态恒流驱动功能特点：户外单红显示屏不仅可以与计算机同步显示信息，还具有脱机显示方式。

第一章公司基本情形 (3)一、概述 (3)二、组织机构一览表 (4)第二章 LED电子显示屏简介 (5)一、 LED显示屏简介 (5)二、 LED显示屏应用领域 (7)三、 LED显示屏的行业进展 (8)四、 LED显示屏组成 (10)五、 LED显示屏的分类.................. 错误!未定义书签。

一、真彩色显示屏................. 错误!未定义书签。

二、双基色显示屏................. 错误!未定义书签。

3、单色显示屏.................... 错误!未定义书签。

4、利率屏........................ 错误!未定义书签。

五、条屏......................... 错误!未定义书签。

六、证券屏....................... 错误!未定义书签。

第三章室外单色屏硬件方案.. (11)一、系统设计概述 (11)二、系统需求分析与实现目标 (13)一、客户需求分析 (13)二、系统实现目标 (13)三、硬件系统功能说明 (13)一、特有的环境监测与平安爱惜功能 (14)二、准确无误的故障自动报警功能 (14)3、先进的局域网编辑与操纵功能 (14)四、硬件系统的组成 (14)一、显示系统 (14)二、操纵系统 (15)3、编辑系统 (15)4、运行环境智能监控与爱惜系统 (15)五、硬件系统电路设计 (15)一、硬件系统电路原理 (15)二、硬件系统实现的功能 (16)3、屏体设计方案及其相关参数设计 (17)六、硬件系统－结构设计 (19)一、现场情形分析 (19)二、骨架结构设计 (20)3、散热设计 (21)4、外观美学设计 (22)五、环境智能监控系统 (22)六、系统平安性保证 (24)第四章室外单色屏软件方案 (25)一、系统软件分类 (25)一、显示操纵软件 (25)二、显示编辑软件 (26)二、软件操作方式 (26)第五章工程报价 (26)第六章工程进度打算及保障方法 (26)一、工程进度打算 (26)二、项目成功的保证方法 (27)一、项目各部份的和谐、组织和治理 (27)二、保证项目需求实现的具体方法 (27)3、保证项目建设质量的具体方法 (27)4、保证项目建设工期的具体方法 (28)五、保证系统稳固运行的具体方法 (28)六、技术培训 (28)第七章技术支持及售后效劳 (29)一、专业人员的现场效劳 (29)二、免费提供的设备保修效劳 (29)3、热线联系和快捷响应 (30)4、备品备件供给 (30)五、按期检修保养效劳 (30)六、优惠的后续支持效劳 (30)第一章公司大体情形一、概述福建省爱民光电科技是一家专业生产户外、户内全系列LED电子显示屏的高科技企业。

室外led显示屏设计方案.doc室外 LED 显示屏设计方案一、项目概述随着科技的不断发展，LED 显示屏在户外广告、信息发布、舞台背景等领域得到了广泛的应用。

本次设计方案旨在为客户提供一套高质量、高性能的室外LED 显示屏系统，满足其在户外环境下清晰、稳定、持久地展示图像和信息的需求。

二、设计目标1、提供高清晰度的图像和视频显示效果，确保在不同的光线条件下都能清晰可见。

2、具备良好的稳定性和可靠性，能够适应各种恶劣的户外环境，如高温、低温、潮湿、灰尘等。

3、支持多种信号输入方式，方便与各种设备进行连接和数据传输。

4、具备节能、环保的特点，降低运行成本和对环境的影响。

5、易于维护和管理，减少后期的维护工作量和成本。

三、显示屏选型1、像素间距根据观看距离和显示内容的要求，选择合适的像素间距。

一般来说，对于远距离观看的大型显示屏，像素间距可以选择较大的值，如 P10或 P16；对于近距离观看或需要显示精细图像的显示屏，像素间距应选择较小的值，如 P4 或 P5。

2、显示屏类型目前常见的室外 LED 显示屏类型有直插式和表贴式。

直插式显示屏具有亮度高、防水性能好等优点，但像素密度相对较低；表贴式显示屏则具有像素密度高、色彩均匀性好等优点，但防水性能相对较弱。

根据具体的应用场景和需求，选择合适的显示屏类型。

3、亮度室外环境的光线较强，为了保证显示屏的显示效果，亮度应达到5000cd/m²以上。

同时，显示屏应具备自动亮度调节功能，根据环境光线的变化自动调整亮度，以达到节能和保护眼睛的目的。

4、防护等级由于显示屏安装在户外，需要具备良好的防护性能，防护等级应达到 IP65 以上，能够有效防止雨水、灰尘等进入显示屏内部，保证显示屏的正常运行。

四、控制系统1、发送卡发送卡负责将输入的图像和视频信号进行处理和编码，并通过网线或光纤传输给接收卡。

发送卡应具备高分辨率支持、高刷新率、低延迟等特点，以保证图像和视频的流畅显示。

户外led显示屏设计方案一、引言户外LED显示屏作为一种重要的广告媒体，具有广泛的应用前景。

为了实现户外广告内容的高清晰、高亮度以及可视性要求，设计一个优秀的户外LED显示屏方案是至关重要的。

本文将探讨户外LED显示屏设计的关键要素及相应的注意事项。

二、显示屏选型和布局1. 显示屏选型户外LED显示屏的选型应考虑以下因素：像素间距、屏幕尺寸、亮度、防水等级。

根据使用环境和需求，在市场上选购合适的显示屏，确保其像素间距小、屏幕尺寸适中、亮度高且具备防水功能。

2. 显示屏布局户外LED显示屏的布局应遵循以下原则：选址合理、视野良好、安装稳固。

根据广告宣传的需求和地理环境，确定户外LED显示屏的安装位置，确保其能获得更广泛的视野和更好的观赏效果。

三、电源系统设计1. 电源选型户外LED显示屏的电源选型应考虑以下要素：电压稳定性、耐高温、耐潮湿。

选购质量稳定、能适应户外环境高温潮湿的专用电源，以确保显示屏正常工作。

2. 电源布线电源布线需要考虑电流的平衡和线路的稳定性。

使用合适的线缆进行电源布线，并注意保持电源线路的稳定性，以避免电流突变对显示屏造成损害。

四、控制系统设计1. 控制器选型户外LED显示屏的控制器选型应考虑以下因素：接口类型、传输速率、色彩控制能力。

根据实际需求选购适配的控制器，以保证视频、图片等内容在户外LED显示屏上的高清晰度和流畅性。

2. 控制系统布线控制系统的布线需要考虑传输性能和稳定性。

使用高质量的网络线缆进行控制系统布线，并合理安排各个节点设备的连线，以保证控制信号的有效传输和系统的稳定运行。

五、防护措施设计1. 防水防尘户外LED显示屏所处的环境对其有严格的防水和防尘要求。

使用防水防尘等级达标的外壳材料，确保显示屏在各种天气条件下都能正常运行。

2. 防雷防静电户外环境容易受到雷击和静电的干扰，因此需要采取相应的防雷防静电措施。

使用专业的防雷设备和静电消除装置，保护户外LED显示屏的安全运行。

LED单色显示屏工程方案1. 背景随着信息化时代的发展，各行各业对信息化和数字化的要求越来越高。

LED显示屏成为了一个重要的信息展示设备。

相比传统的火车站、机场等场所的数字显示屏，LED显示屏具有分辨率高、色彩丰富等优点。

同时，由于其节能、环保等特点，越来越受到人们的欢迎。

因此，设计并制作一个高质量的LED单色显示屏，既可以满足市场需求，也可以为工程师和电子爱好者提供一个制作的机会。

2. 技术选型2.1 LED本项目的LED选用高亮单色LED，具有长寿命、低功耗等特点。

为了达到更好的显示效果，每个LED的亮度和颜色需要保持一致。

2.2 驱动芯片本项目的驱动芯片选用SP105E，具有良好的帧同步、色彩控制和图案控制等功能。

另外，这款芯片带有高清晰度和高速传输功能，可以满足高清晰度图案的显示需求。

2.3 控制器本项目的控制器选用Arduino mega2560，具有大容量存储器和多个通讯接口，可以满足对显示屏控制的需求。

2.4 电源本项目的电源选用稳压电源模块，具有保护电路和高效转换的特点。

为了保证电源的稳定性和可靠性，选用50W的电源模块。

3. 硬件设计本项目的硬件设计采用模块化设计，包括LED模块、驱动板和控制器板。

3.1 LED模块本项目的LED模块采用P10单色LED模块。

该模块采用SMD单色LED，具有超高亮度和长寿命，透过性高，不会出现色斑和颜色偏差。

3.2 驱动板驱动板采用SP105E芯片作为控制芯片，可以实现高质量的灯光效果。

另外，在驱动板上还增加了毫秒级精度的时钟芯片，可以通过计算机软件编写代码，实现对LED显示屏的高精度控制和调试。

3.3 控制器板控制器板采用Arduino mega2560作为控制中心，通过通讯接口将图案和文字数据传输到驱动板中。

同时，控制器板还采用了USB通讯接口和扩展头，可以方便外接调试和控制。

4. 软件设计本项目的软件设计包括Arduino mega2560的控制程序和计算机软件的控制程序。

室外LED显示屏设计方案室外LED显示屏是广告宣传、信息发布等领域中的重要组成部分。

室外LED显示屏设计方案的制定，需要根据实际使用需求来进行综合考虑，从多个方面出发进行设计，考虑到节能、环保、易维护、安全、美观等因素，以下是一些室外LED显示屏设计方案的要点。

一、显示屏选型LED显示屏灯珠颜色有单色、双色、全彩等多种颜色，需要根据实际使用环境选型。

单色显示屏适用于文字、数字等简单内容的显示，双色显示屏适用于简单动态文字、数字及几何图形的显示，全彩显示屏适用于图像、视频及动画等复杂内容的显示。

选型时还需考虑LED屏幕的亮度、分辨率、反射率等细节。

二、工程结构设计制定工程结构设计方案是室外LED显示屏综合实力的关键因素之一。

建筑外墙广告、路灯杆式、人行道双面式等不同的设计方案，其基础建设、支架材料、风行、抗震都有不同的要求，具体情况需要综合考虑产地、应用场所、气候条件、环保要求等多方面的因素进行评估。

三、环保与防爆设计室外LED显示屏一般广泛应用于商业广告、公共信息发布、警示教育等领域。

为保障人身财产安全，LED显示屏要求不被盗、防电路烧毁、防雷击、防水防尘、防爆燃等。

因此，选材与制作精度必须符合国家标准，完善的防护措施才能确保屏幕的安全。

四、智能控制系统LED显示屏的亮度、清晰度要在不同的环境下进行智能调节，自动调节亮度、显示时间的功能，能根据不同的环境进行调整，非常有利于节省能源。

在各种应急情况下，还需要LED显示屏有良好的响应速度和替代备选灯珠等智能控制系统的设计。

五、维护与保养LED显示屏的维护与保养工作很重要，特别是那些在户外安装的大型显示屏，每年都需要定期对维护人员进行必要的技术培训，维修电子设备，以维护屏幕的正常运行，同时也要做好屏幕的清洁工作，保障显示效果。

综上所述，制定室外LED显示屏设计方案需要考虑到屏幕选型、工程结构设计、环保与防爆设计、智能控制系统以及维护与保养等多个方面的要点。

LED室外显示屏设计方案一、全彩色显示屏方案一、采用P20mm全彩色显示屏物理像素密度：2500点/平米显示像素密度10000点/m2。

显示面积：长5.76米×高3.36 米 = 19.35平方米。

整屏分辨率：长576点×高336点长宽比：接近16比9安装方式：采用双立柱钢架支撑结构，外包铝塑板装饰。

显示屏外观尺寸（加边框）：长6.16米，高3.76米可显示全彩色文字、时钟、表格、字幕、图片、视频信号（DVD、有线电视等）等。

报价注：视频画面观看距离在40米以外较好。

市场价格：约屏体1.2万元/平米，其余项目适当加一些。

屏体峰值总功率：16千瓦，平均功率：9千瓦电缆：采用12平方（3火1地1零），每米50元。

如有必要，可以配室外音箱和功放：0.4万元/套。

方案二、采用P16mm全彩色显示屏物理像素密度：3906点/平米显示像素密度15625点/m2。

显示面积：长5.888米×高3.456 米 = 20.34平方米。

整屏分辨率：长736点×高432点长宽比：接近16比9安装方式：采用双立柱钢架支撑结构，外包铝塑板装饰。

显示屏外观尺寸（加边框）：长6.288米，高3.856米可显示全彩色文字、时钟、表格、字幕、图片、视频信号（DVD、有线电视等）等。

报价注：视频画面观看距离在30米以外较好。

市场价格：约屏体1.3万元/平米，其余项目适当加一些。

屏体峰值总功率：24千瓦，平均功率：12千瓦电缆：采用16平方（3火1地1零），每米60元。

如有必要，可以配室外音箱和功放：0.4万元/套。

方案三、采用P12mm全彩色显示屏物理像素密度：6944点/平米显示像素密度27777点/m2。

显示面积：长5.76米×高3.456 米 = 19.9平方米。

整屏分辨率：长960点×高576点长宽比：接近16比9安装方式：采用双立柱钢架支撑结构，外包铝塑板装饰。

显示屏外观尺寸（加边框）：长6.16米，高3.856米可显示全彩色文字、时钟、表格、字幕、图片、视频信号（DVD、有线电视等）等。

led单色显示屏工程方案一、项目背景LED单色显示屏是一种用于在室外展示信息的设备，通常用于广告牌、公告栏、交通引导等场合。

LED单色显示屏以其亮度高、色彩鲜艳、节能环保等特点，受到了市场的青睐。

本文将针对LED单色显示屏的工程方案进行详细介绍，希望能够为相关项目的开发与施工提供一定的参考。

二、工程设计1. 工程概述LED单色显示屏工程包括LED屏幕的选址、设计、制作、安装和调试等一系列工作。

其中，LED屏幕的选址和设计是整个项目的重中之重。

选址需要考虑到周边环境、观赏性和广告效果，设计则需考虑到屏幕的大小、亮度、显示内容等因素。

2. 选址与设计LED单色显示屏的选址和设计是项目成功与否的关键。

选址时需要考虑到周边环境，如建筑物、交通线路、观众视角等，避免在不适宜的地点设置LED屏幕。

设计时需要根据选址情况确定屏幕的大小、分辨率、像素密度、亮度等参数，以及显示内容的内容等等。

3. 制作与安装LED单色显示屏制作时需要根据设计图纸进行制作，包括LED模块、电源控制系统等部件。

制作完成后需要安装在指定位置，安装时需考虑到稳固性、安全性和美观性。

4. 调试与验收LED单色显示屏安装完成后需要进行调试和验收。

调试过程中需要测试屏幕的亮度、色彩、清晰度、稳定性等参数，确保屏幕正常工作。

验收需要根据项目要求进行，如验收标准、验收流程等。

三、工程流程1. 选址与设计阶段选址阶段需要对周边环境进行综合考虑，包括观赏性、广告效果、交通线路等因素。

设计阶段需要根据选址情况进行屏幕参数的计算，包括大小、分辨率、像素密度、亮度等参数。

2. 制作与安装阶段制作阶段需要根据设计图纸进行LED模块、电源控制系统等部件的制作。

安装阶段需要按照设计要求进行安装，确保屏幕稳固、安全、美观。

3. 调试与验收阶段调试阶段需要测试屏幕的亮度、色彩、清晰度、稳定性等参数，确认屏幕正常工作。

验收阶段需要根据项目要求进行，如验收标准、验收流程等。
