房屋建筑学第4篇 第4章 墙及楼地面面层(谷风教育)

.
36
❖ 无梁楼板的楼层净空较大，顶棚平整，采光通风和卫生条件 较好，便于工业化（升板法）施工。适宜用于活荷载较大的 商店、仓库和展览馆等建筑中。
.
9
❖ ①在楼板表面铺设地毯、橡胶、塑料毡等柔性材料，或在面 层镶软木砖，从而减弱撞击楼板层的声能，减弱楼板本身的 振动。而且隔声效果好，还便于工业化和机械化施工。
❖ ②在楼板与面层之间加弹性垫层以降低楼板的振动，即“浮 筑式楼板”。弹性垫层可做成片状、条状和块状，使楼板与 面层完全隔离，起到较好的隔声效果（图4-3），但施工麻 烦，采用较少。
要考虑采光效果。主梁可以平行于纵墙布置，也可以垂直于
纵墙的方向布置。如教学楼、办公楼等，主梁一般沿横墙方 向布置，并支承在纵墙或柱（垛）上的。
.
24
.
25
.
26
.
27
❖ 填空：
❖ 在荷载作用下，单粱式楼板的传力路线是：板—（ ）— （ ）— （ ）；复梁式楼板的传力路线是：（ ）—（ ）—（ ）—（ ）—（ ）。

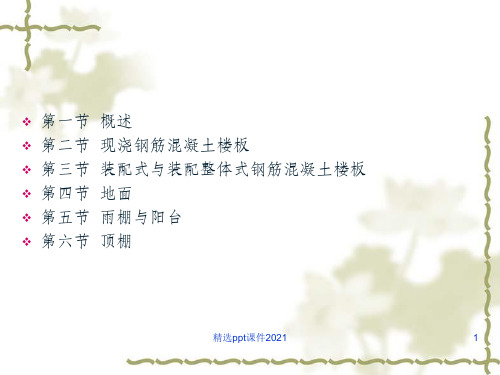

❖ 第一节 概述 ❖ 第二节 现浇钢筋混凝土楼板 ❖ 第三节 装配式与装配整体式钢筋混凝土楼板 ❖ 第四节 地面 ❖ 第五节 雨棚与阳台 ❖ 第六节 顶棚
.
1
第一节 概述
❖ 一、楼板层的作用及要求
❖楼板层是多层房屋的重要组成部分。它包括面层、承重层、 顶棚和附加层（视需要而设置）。其中承重层由粱或拱、板等 构件组成，为水平承重构件。它们承受楼面荷载（含自重）， 并通过墙或柱把荷载传递到基础上去。它们与墙或柱等垂直承 重构件相互依赖，互为支撑，构成房屋多层空间结构。楼板除 了起承重作用外，还对房屋起着水平分隔的作用。
❖ ③在楼板下加设吊顶，使固体噪声不直接传人下层空间，而 用隔绝空气声的办法来降低固体传声。吊顶的面层应很密实 ，不留缝隙，以免降低隔声效果。吊顶与楼板的连接采用弹 性连接其隔声效果更好（图4-4）。

• 1.1类型 • 按所有材料分：木、砖拱、钢筋砼、压型钢板组合楼板 • 木楼板：木隔栅上下铺钉木板、隔栅之间设剪力撑 • 砖拱板：砖砌成拱结构来承受楼板层的荷载 • 节约木材、钢筋、水泥，但承载能力、抗震能力差。 • 砼楼板：高强、刚度好，耐火、耐久可塑性好。 • 压型钢板组合楼板：利用钢衬板作为楼板的承重构件和底模。

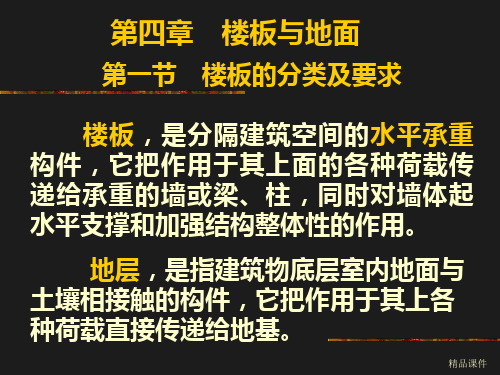

第四章 楼板与地面
学习目标和要求 1.楼板的类型、组成和常见楼板的构造特点，适用范围。 2.楼地面的组成和要求，常见地面的构造及使用特点。 3.顶棚、阳台、雨篷的分类特点，一般构造。 注： 地面：指建筑物底层地坪，是建筑物底层与土壤相接的构件。
§4.1 楼板的类型、组成及要求
• 1.1类型 • 按所有材料分：木、砖拱、钢筋砼、压型钢板组合楼板 • 木楼板：木隔栅上下铺钉木板、隔栅之间设剪力撑 • 砖拱板：砖砌成拱结构来承受楼板层的荷载 • 节约木材、钢筋、水泥，但承载能力、抗震能力差。 • 砼楼板：高强、刚度好，耐火、耐久可塑性好。 • 压型钢板组合楼板：利用钢衬板作为楼板的承重构件和底模。
• 板悬挑长度l：700-1500mm
• 构造T：1）一防倾覆足够压重；2）二排水、防水（石坡度、防水砂 浆顺墙上卷≥300mm
• 与建筑物连接的有柱雨篷接柱外围水平面积计算建筑面积独立柱雨篷 按其顶盖水平投影面积的一半计算建筑面积。
板带或梁支承隔墙。
• 2.3 装配整体式钢筋砼楼板 • 部分构件预制→现声安装→整体现浇 • 1.预制薄板叠合楼板 • 由预制薄板和现浇砼层叠合而成。 • 薄板：预应力、非预应力。 • 薄板表面处理：刻槽，露出较规则的三角形结合钢筋。
• l:4-6→9m b:11-18 t≥150 • 现浇叠合层t2:100-120 t2:≥2 t1为宜 • 总厚：t:150-2502.密肋填充块楼板 • 密肋小梁： • 现浇：陶土空心砖、矿渣砼实心块等作肋间填充块，现浇密肋，面板。 • 预制：预制小梁间填空陶土空心砖、煤渣空心砖等上浇面层。

❖ 此外，板的支承长度也有具体规定：当板支承在砖石墙体上 ，其支承长度不小于12 0mm或板厚；当板支承在钢筋混凝 土梁上时，其支承长度不小于60mm;当板支承在钢梁或钢屋 架上时，其支承长度不小于50mm。
❖ 板式楼板底面平整、美观、施工方便。适用于小跨度房间， 如走廊、厕所和厨房等。
❖ 如果房间的跨度较大时，仍采用板式楼板会怎样（弯矩大小、板厚大小 、材料自重）?怎么办？
❖ 二、楼板层的组成
❖ 楼板层主要由三部分组成：面层、承重层和顶棚（图4 -2） 。
❖ 面层：直接与人和设备接触，必须坚固耐磨，具有必要的热 工、防水、隔声等性能及光滑平整等。
❖ 承重层（结构层）：由粱或拱、板等构件组成。它承受整个 楼板层的荷载。要求具有足够的强度和刚度，以确保安全和 正常使用。一般采用钢筋混凝土为承重层的材料。
❖ 在梁板式楼板结构中，粱的设置可以控制板的跨度从而使板厚不致过大， 达到经济合理的目的。但是粱的设置（尤其是复梁式楼板结构）使楼板 层底面不平整，有碍采光和通风，且使室内净空受到一定的局限。在荷 载较大，房间较大的情况下，用什么构造方法可以克服上述缺点昵？
三、无粱楼板
❖ 三、无粱楼板
❖ 直接支承在墙和柱上的楼板称为无梁楼板，分为有柱帽和无 柱帽两种。无粱楼板的荷载直接由板传至墙和柱，比较简捷 。柱网一般布置为正方形或矩形，柱距以6m左右较为经济 。当楼面荷载比较小时，可采用无柱帽楼板；当楼面荷载较 大时，为提高楼面承载能力及其刚度，为增大柱对板的承托 面积和减小板跨，可在柱顶上加设柱帽和托板。无粱楼板的 柱可设计成方形、矩形、多边形和圆形；柱帽可根据室内空 间要求和柱截面形式进行设计，无梁楼板的柱帽形式一般有 三种（图4 - 10）。由于其板跨较大，板厚一般不小于120 mm。无粱楼板的柱网一般布置为正方形或矩形，柱网尺寸 一般为6m左右。无粱楼板四周应设圈粱，粱高不小于2.5倍 的板厚和1／15的板跨。

为增强建筑物的整体刚度，对楼板
与墙体之间、楼板与楼板之间常用锚
固钢筋予以锚固。锚固筋又称拉结筋。
根据防震和稳定性要求设置。
精品课件
板与板之间的缝隙有端缝和侧缝两种：
板端缝一般需将板缝内灌以砂浆或 细石砼，使相互连结。为增强建筑物抗 水平力的能力，可将板端甩出的钢筋交 错搭接在一起，或加钢筋网片，然后在 板缝内灌细石砼。
精品课件
精品课件
精品课件
（3）槽形板
槽形板是一种梁板合一的构件， 即在实心薄板两侧设有纵肋，构成槽 形截面，见下页图。
具有自重轻、省材料、便于板 上开洞等优点，板跨常为3~6m，板 宽 为 500~1200mm ， 板 厚 为 30~40mm，肋高为150~400mm。
精品课件
精品课件
槽形板的搁置有正置和倒置两种： 正置板底不平，一般需要另吊顶棚。 倒置板底平整，但需要作面板。槽内 可直轻质隔声、保温材料。
（1）实心平板
实心平板制作简单，板面平整，两端
搁置于墙或梁上。跨度一般在2.4m以下
（一般 1.5m 左 右 ）， 板 厚 约 为 跨 度 的
1/30 ， 一 般 为 50~100mm （ 多 取
60mm）。多用于过道、小跨度房间、
卫生间和厨房的楼板 ，亦可用做搁板或
管道盖板等。
精品课件
精品课件
（2）空心平板
精品课件
精品课件
精品课件
单层钢衬板组合楼板构造
精品课件
双层孔格式组合楼板构造
精品课件
钢衬板之间和钢衬板与钢梁之间的连 接，一般采用焊接、自攻螺栓、膨胀铆 钉或压边咬接等方式连接。
精品课件
第二节 现浇钢筋砼楼板
一、平板式楼板 板的四边由承重墙支承，板将荷载

❖ 防火——视建筑物的耐火等级规定最低耐火极限。建筑设计
防火规范中规定：一级耐火等级建筑的楼板应采用不燃烧体
，耐火极限不少于1. 50h;二级时耐火极限不少于1.00h;三级
时耐火极限不少于0.50h。四级耐火建筑物最低耐火极限不
低于0.25 h。楼层承重构件应尽量采用耐火和半耐火材料制
造。保证在火灾发生时，在一定时间内不至于因楼板塌陷而
精选ppt课件2021
11
❖ 二、楼板层的组成
❖ 楼板层主要由三部分组成：面层、承重层和顶棚（图4 -2） 。
❖ 面层：直接与人和设备接触，必须坚固耐磨，具有必要的热 工、防水、隔声等性能及光滑平整等。
❖ 承重层（结构层）：由粱或拱、板等构件组成。它承受整个 楼板层的荷载。要求具有足够的强度和刚度，以确保安全和 正常使用。一般采用钢筋混凝土为承重层的材料。
精选ppt课件2021
24
精选ppt课件2021
25
精选ppt课件2021
26
精选ppt课件2021
27
❖ 填空：
❖ 在荷载作用下，单粱式楼板的传力路线是：板—（ ）— （ ）— （ ）；复梁式楼板的传力路线是：（ ）—（ ）—（ ）—（ ）—（ ）。
精选ppt课件2021
28
❖ 现浇钢筋混凝土复梁式楼板适用于面积较大的房间，构造简 单而刚度大，可埋设管道，施工方便，比较经济，因而广泛 用于公共建筑、居住建筑和多层工业建筑中。其构造尺寸见 表4—1。
精选ppt课件2021
31
精选ppt课件2021
32
❖ 在梁板式楼板结构中，粱的设置可以控制板的跨度从而使板厚不致过大， 达到经济合理的目的。但是粱的设置（尤其是复梁式楼板结构）使楼板 层底面不平整，有碍采光和通风，且使室内净空受到一定的局限。在荷 载较大，房间较大的情况下，用什么构造方法可以克服上述缺点昵？

压型钢衬板起着模板和受拉钢筋的双重作用。这样组合
楼板混凝土受正弯矩部分只需配置构造钢筋即可。压型 钢板组合楼板在国外高层建筑中得到广泛的应用（下页 图）。
压型钢板组合楼图
（a）立体图
（b）基本组成
钢衬板（压型钢板）组合楼板构造
钢衬板组合楼板是由钢梁、组合板和楼面层三部分组 成。 构造形式：单层钢衬板组合楼板、双层钢衬板组合楼 板。 连接方法：焊接、螺栓连接、铆钉连接。
（二）梁板式楼板
当房间很大时，除板外还有次梁和主梁等构件。
1、当板为单向板时称为：单向板梁板式楼板。
单向板梁板式楼板由板、次梁和主梁组成
（下页图示）。 2、当板为双向板时称为：双向板梁板楼板。 双向板梁板楼板一般情况下无主次梁之分，由 板和梁组成。
梁板式楼板
梁板式楼板构造（1）
梁分为主梁、次梁。
可避免上下层房间的相ຫໍສະໝຸດ 影响。不 同使用性质的房间对隔声的要求不
同，一般楼层隔声量在40~50dB。
楼板主要是隔绝固体传声，如人的脚步声、拖动家具、
敲击楼板等，防止固体传声可采取以下措施：
（1）在楼板表面铺设地毯、橡胶、塑料毡等柔性材料， 减弱撞击楼板层的和楼板本身的振动，隔声效果好。
（2）在楼板下加设吊顶，用隔绝空气声的办法来降低 固体传声。吊顶的面层应很密实，不留缝隙，以免降低
和1/15的板跨。
图4-6 无梁楼板
返回
5. 压型钢板组合楼板
压型钢板组合楼板是以截面为凹凸相间的压型钢板做衬
板与现浇混凝土面层浇筑在一起构成的整体性很强的一
种楼板。 压型钢板组合楼板主要由楼面层、组合板和钢梁三部分 所构成，组合板包括现浇混凝土和钢衬板。由于混凝土 承受剪力与压力，钢衬板承受下部的压弯应力，因此，

4
5
6
三、楼板层的组成
1、面层 2、结构层 3、顶棚层 4、附加层：又称功能层，主要用以设置满足隔声、 防水、隔热、保温等。 是现代楼板结构中不可缺 少的部分，保证在其它构造层次不能完全满足使 用功能要求的情况下的一些特殊要求。
7
8
四、地坪层的组成
1、面层 2、垫层 地坪层中起承重作用主要构造层。垫层通常采用三合土、 素砼、毛石砼等材料。 3、基层 直接支承垫层的土壤，也可称地基。一般采用素土夯实 做法。 4、附加层 与楼板层一样，对有特殊要求的地层也增加一些特殊附 加的构造层次，以满足使用功能要求。如防潮层、防水层、 保温层等。
第四章 楼地层与地坪层
第一节
一、楼板的设计要求 1、作用： 1）分隔作用 2）承重构件 3）对墙体起水平支撑作用，可增强房屋的刚度和
概述
整体性。
1


2、楼地层的设计要求 1）具有足够的强度和刚度，以保证结构的安全； 2）满足隔声要求 空气传声：主要通过楼板板缝传播，常通过密实 板缝解决。 固体传声：主要是人们行走、移动家具等撞击声。 一般情况下采取构造措施隔绝固体传声： （1）弹性面层：地毯、橡皮、塑料
15
16
（2）井格式楼板层
当房间的平面尺寸较大（跨度在10m以上）并接近正方 形时，常沿两个方向等尺寸地布置构件，主次梁不分，梁 的截面相同，形成井格式梁板结构形式。 井式楼板多用于正方形平面，也可用于长方形平面， 但长边与短边之比L2 / L1≤1.5; 井式楼板可以利用结构本身形成较美观的顶棚，有装 饰效果，但需要现浇，且造价较高，多用于公共建筑的门 厅、大厅或跨度较大的房间。 梁跨一般在10m左右，根据需要也可增加至20～30m， 如北京政协礼堂井字楼板跨度达28.5m。

3.木质、竹制地面面层 易清洁、弹性好、导热小、保温好。 （1）空铺木、竹地面
常用于底层地面，主要用于舞台、运动场等有 弹性要求的地面
（2）实铺木、竹地面 搁栅式木、竹地面 是将木地板直接钉在钢筋混凝土基层上的木搁栅 上。木搁栅为50mm×60mm方木，中距 400mm， 40mm×50mm横撑， 中距1000mm与木搁 栅钉牢。为了防腐， 可在基层上刷冷底子 油和热沥青，搁栅及 地板背面满涂防腐油 或煤焦油 。
（2）板的搁置要求
1）板与板的连接 板间的接缝有端缝和侧缝两种。端缝一般
以细石混凝土灌注，必要时可将板端留出的 钢筋交错搭接在一起，或加钢筋网片后再灌 注细石混凝土，以加强连接。侧缝一般有Ｖ 形缝、Ｕ形缝和凹槽缝三种形式（图）。
楼板侧缝的接缝形式 （A）V形缝；（B）U形缝；（C）凹槽缝
2）板与墙、梁的连接
(4)钢衬板组合楼板
组成——现浇钢筋混凝土层、压型钢衬板、钢梁。
用于大空间高层民用建筑。
2.预制装配式楼板 (1)预制板的类型
按生产方式——预应力和非预应力。 按外形和使用——实心平板、空心板、槽形板。 (2)实心平板
尺寸较小，跨度一般不超过6m，宽度为1~1.8m,多 用于走道板、平台板、搁板、盖板。
图 实心平板
(3)空心板
跨度2.4～6.0m，板厚有120mm、180mm、240mm，宽 度有600～1200mm等。
多用于楼板、屋面板等。
(4)槽形板
在板的周边和中间加上肋(小梁)，板上可开孔。 铺设方式有正铺和倒铺两种。
2 预制装配式楼板的结构布置与搁置要求
（1）板的布置 板的支承方式有板式和梁板式两种（图
钢筋混凝土楼板强度高、刚度好，耐久、 耐火、耐水性好，且具有良好的可塑性，目前 被广泛采用。

一般规定如下： 单向板时:屋面板板厚80一100mm;民用建筑楼板板厚 7Omm～lOOmm;工业建筑楼板板厚80mm一180mm 双向板时:板厚为80mm一160mm
此外，板的支承长度也有具体的规定：
当板支承在砖石墙体上，共支承长度不小于 120mm和板厚 当支承在钢筋混凝土梁上时，其支承长度不小于60mm： 当板支承在钢梁或钢屋架时，其支承长度不小于50mm
(二)面层设计要求
1. 具有足够的坚固性，即要求在各种外力的作用下具有 足够的强度和刚度,不易磨损破坏且要求表面平整、光洁、 易清洁和不起灰。 2. 保温性能好，即要求地面材料的导热系数小，给人以
温暖舒适的感觉，冬季时走在上面不致感到寒冷。
3.应具有一定的弹性，当人们行走时不致有过硬的感觉， 同时，有弹性的地面对隔撞击声有利。 4．应满足某些特殊需要：对有水作用的房间，地面应防 潮防水；对有火灾隐患的房间，应防火；
面层：地坪的面层又称地面，和楼面一样，是直接承
受各种物理作用和化学作用的表面层，起着保护结构 层和美化室内的作用。地面的做法和楼面一样。 垫层：
刚性垫层----混凝土：80~100厚C10~C20细石混凝土
非刚性:垫层---(1) 3：7石灰粘土夯实垫层
(2) 砂垫层
(3) 150铺石灌砂夯实垫层的做法
1．板式楼板：
在墙体承重建筑中，当房间较小，楼面荷载可直接 通过楼板传给墙体，而不需要另设梁，这种厚度一致 的楼板称为平板式楼板。 多用于厨房、卫生间、走廊等较小的空间。楼板一
般是四面支承，根据其受力特点和支承情况，可分为
单向板和双向板。在板的受力和传力过程中板的长边
尺寸L1与短L2尺寸的比值大小，决定了板的受力情况。
构造问题。

与复杂
(10) 复杂体型体量连接常有（ ）等方式。 ①直接连接 ② 咬接 ③ 以走廊或连接体连接 A: ①②B: ①③ C: ② D: ①②③
(11) 立面的重点处理部位主要是指（ ）。 A：建筑的主立面B：建筑的檐口部位 C：建筑的主要出入口D：建筑的复杂部位
建筑体型及立面设计
答案：题1. D题2.A题3.B题4.C题5.B题6.C 题7.B题8.D题9.B题10.D题11.C
体型的转折与转角
建筑体型及立面设计
3.2.3转角地带的建筑体型常采用主附体结合，主从分明 的方式。也可采取局部体量升高以形成塔楼的形式。
体型的转折与转角
建筑体型及立面设计
3.3体量的联系与交接 复杂体型组合设计中常采取以下几种连接方式： (1）直接连接
深圳星彦大厦
建筑体型及立面设计
（2）咬接
拉·维莱特音乐城
建筑体型及立面设计
3.1.3复杂体型 复杂体型是由两个以上的体量组合而成的，体
形丰富，更适用于功能关系比较复杂的建筑物。 由于复杂体型存在着多个体量，则必然存在着体 量与体量之间相互协调与统一的问题。在组合中 应着重注意以下几方面的问题： （1）体型组合的主从关系 （2）体型组合的对比与变化 （3）体型组合的均衡与稳定
2.6尺度 2.6.1尺度的概念
尺度所研究的是建筑物整体与局部构件给人感觉上 的大小与其真实大小之间的关系。 2.6.2在建筑设计中，常以人或与人体活动有关的一些 不变因素如门、台阶、栏杆等作为比较标准，通过 与它们的对比而获得一定的尺度感。
建筑体型及立面设计
2.6.3尺度的处理通常有三种方法： （1）自然的尺度 （2）夸张的尺度 （3）亲切的尺度
影响体型及立面因素
代代木体育馆（悬索结构）
