房屋建筑学：楼地层
房屋建筑学：楼地层1. 楼地层的概述楼地层是房屋建筑中的一个重要部分。
在建筑学中，楼地层通常指的是建筑物中的楼层或层次。
楼地层的设计和构造对于建筑物的功能性、安全性和美观性都具有重要影响。
本文将介绍楼地层的一些常见设计原则、结构构造和相关术语。
2. 楼地层的设计原则在设计楼地层时，需要考虑以下几个重要原则：2.1 功能性原则楼地层的设计应满足建筑物使用的功能要求。
它应为居住、办公、商业等不同用途提供合适的功能空间。
因此，在设计楼地层时，需要充分考虑各个功能区域的布局、使用面积、通风、采光等因素。
2.2 安全性原则楼地层的设计应符合安全规范和建筑法规。
它应考虑火灾安全、逃生通道、防静电、防水等方面的要求。
例如，在商业楼地层中，需要设置合适的消防设施和应急疏散通道，确保人员的安全。
2.3 美观性原则楼地层的设计应体现建筑物的整体美感。
它应与整个建筑物的外观、立面和材料相协调。
楼地层的入口、大厅、展示区等区域应具有较高的美观度，给人们留下良好的印象。
3. 楼地层的结构构造楼地层的结构构造包括地板、墙壁、柱子、梁等建筑构件的组合。
这些构件的设计和选择应考虑建筑物的承载力、抗震性和施工成本等因素。
3.1 地板结构楼地层的地板结构一般由混凝土板和钢筋组成。
混凝土板具有良好的承载力和耐久性，通常用于楼层的正常使用区域。
而钢筋在地板结构中起到加固和抗震的作用。
3.2 墙壁结构楼地层的墙壁结构一般由砖墙或混凝土墙组成。
砖墙在传统建筑中较为常见，它可以提供较好的隔声和隔热效果。
而混凝土墙则更适合大型建筑，由于其较高的强度和稳定性。
3.3 柱子和梁柱子和梁是楼地层的重要构件。
柱子用于支撑上方楼层的重量，并将负荷引导到基础结构。
而梁则用于连接和支撑地板和墙壁，使整个楼地层结构更加稳定。
4. 相关术语在楼地层的设计和建造过程中，存在一些相关的术语，以下为一些常见的术语解释：•楼层高度（Floor Height）：楼层高度指的是楼地层之间的距离，通常以米为单位。
山东大学 房屋建筑学课件 08第八章楼地层
24
山东大学土建与水利学院
25
山东大学土建与水利学院
（四）无梁楼板－－是框架结构中将板直接支承在柱子 上且不设梁的结构。
为了增大柱子的支撑面积和减小板的跨度，柱顶设柱帽和托 板。柱应尽量按方形网格布置，间距6米左右较为经济。板厚应不 小于120mm。有柱帽者厚度l/35，无柱帽者l/30 1) 优点：顶棚平整，室内净空大，采光、通风好，施工较简单 2)使用范围：它多用于荷载较大的商店、展览馆及仓库等建筑
预制，然后到现场安装，再以整体浇筑其余部分的办法连
接而成的楼板，兼有现浇、预制的双重优越性。
45
山东大学土建与水利学院
（一）钢衬板组合楼板：
实质上是一种钢与混凝土组合的楼板。这种结构使 用凹凸相间的压型薄钢板作衬板与现浇钢筋混凝土浇筑 在一起，支撑在钢梁上构成整体型楼板支撑结构。 •特点：以衬板形式作为混凝土楼板的永久性模板，施工
8
山东大学土建与水利学院
第二节 钢筋混凝土楼板构造
一、现浇式钢筋混凝土楼板 定义： 现浇整体式钢筋混凝土楼板是在施工现场按支模、 扎筋、浇灌混凝土等施工程序而成型的楼板结构。
9
山东大学土建与水利学院
一、现浇式钢筋混凝土楼板 优点： 由于楼板系现场整体浇筑成型，结构的整体性能良 好，因而特别适合于整体性要求较高的建筑物、或有管 道穿过楼板的房间以及形状不规则或房间及尺度不符合 模数要求的房间中。 缺点： 现浇钢筋混凝土板由于现场浇筑，湿作业，工序繁 多，需要养护，且施工工期较长。但近年由于工具式模 板和施工机械的发展，现浇整体式钢筋混凝土楼板已经 大量运用在建筑物中。
38
山东大学土建与水利学院
2.板的搁置 板应有足够的搁置宽度 外墙上应不小于120毫米 内墙上不应小于100mm 梁上应不小于80毫米 •安装前应先坐浆 （10～20厚水泥砂浆）
建筑房屋学 - 答案
《房屋建筑学》第一篇~第三篇作业题第一篇概论第一章建筑设计的内容1.建筑设计的内容包括什么?P1答：建筑设计包括两方面的内容。
主要是指对建筑空间的研究以及对构成建筑空间的建筑物实体的研究。
2.建筑物的分类P3答：建筑物根据其使用性质，通常可以分为生产性建筑和非生产性建筑两大类。
生产性建筑可以根据其生产内容的区别划分为工业建筑、农业建筑等不同的类别，非生产性建筑则可统称为民用建筑。
3.建筑物的构成系统P5答：建筑物通常由楼底层、墙或柱、基础、楼电梯、屋盖、门窗等几部分组成。
第二章建筑设计的程序及要求1.建筑设计的程序P7答：建筑设计的程序一般可以分为方案阶段、初步设计阶段和施工图设计阶段。
2.建筑设计的要求P9答：（1）满足建筑功能的要求（2）符合所在地规划发展的要求并有良好的视觉效果（3）采用合理的技术措施（4）提供在投资计划所允许的经营范畴之内运作的可能性。
第二篇建筑空间构成及组合第一章建筑平面的功能分析和平面组合设计1.建筑平面面积主要包括(使用)和(交通联系)两部分2.使用部分的平面设计P11答：（1）需使用的设备及家具所占用的空间（2）人在该空间中进行相关活动所需的面积（包括使用活动及进行室内交通的面积）。
3.确定建筑物交通联系部分的平面面积和空间形状的主要依据P18答：（1）满足使用高峰时段人流、货流通过所需占用的安全尺度（2）符合紧急情况下规范所规定的疏散要求（3）方便各使用空间之间的联系（4）满足采光、通风等方面的需要。
3.交通联系部分的组成及每部分的设计要求。
P19-P23答：（1）走道、门厅和过厅、楼梯和电梯（2）…………4.什么是”功能分区”.P23答：对建筑物的使用部分而言，它们相互间往往会因为使用性质的不同或使用要求的不同而需要根据其关系的疏密进行功能区分。
在建筑设计时，设计人员一般会首先借助功能分析图，或者称之为气泡图来归纳、明确使用部分的这一功能分区。
5.建筑平面组合方式包扩哪几种?P27答：串连式组合、并联式组合、混合式组合第二章建筑物各部分高度的确定和剖面设计1.什么是”层高”,什么是”净高”P30答：（1）层高：建筑物内某一楼（地）面到其上一层楼面之间的垂直高度。
房屋建筑学-第四节墙体
房屋建筑学-第四节墙体1. 引言墙体作为建筑物的一部分，承担着支撑结构、保温隔热、隔音等功能。
在房屋建筑学中，墙体的设计和施工是一个重要的环节。
本文将介绍墙体的定义、构成要素、常见材料和施工方法。
2. 墙体定义墙体是建筑物的立面和空间组织的界定，是建筑结构的一部分，用于划定室内外的边界。
墙体有承重墙和非承重墙之分。
承重墙由于需要承受楼层和屋顶的重量，因此需要采用较强的材料和结构设计。
非承重墙则主要起到隔断、保温等功能。
3. 墙体构成要素墙体主要由以下几个要素构成：3.1 结构层结构层是墙体的主要承重层，通常由混凝土或砖石等材料构成。
结构层的厚度和强度直接影响墙体的承载能力和稳定性。
3.2 保温层保温层用于提高墙体的保温性能，减少能量损耗。
常见的保温材料有聚苯乙烯泡沫板、岩棉板等。
保温层的厚度和材料的选择取决于所在地区的气候条件和建筑节能要求。
3.3 隔音层隔音层用于提高墙体的隔音性能，减少外界噪音的传递。
常见的隔音材料有吸声石膏板、隔音毡等。
隔音层的厚度和材料的选择取决于建筑物所处的环境和隔音要求。
3.4 装饰层装饰层用于增加墙体的美观性，常见的装饰材料有瓷砖、涂料等。
装饰层的选择和施工方法需要考虑墙体的材质和设计要求。
4. 常见墙体材料墙体的材料选择与建筑的用途、气候条件、预算等因素有关。
以下是常见的墙体材料：4.1 砖墙砖墙是最常见的墙体材料之一，常用的砖块有红砖、空心砖等。
砖墙施工简单、坚固耐用，但保温和隔音性能较差。
4.2 钢筋混凝土墙钢筋混凝土墙具有较好的承重能力和稳定性，常用于多层和高层建筑。
其保温和隔音性能可以通过在墙体中添加保温和隔音层来提高。
4.3 轻钢龙骨墙轻钢龙骨墙是一种轻质墙体结构，由钢龙骨和石膏板组成。
它具有重量轻、施工快速的优点，但承重能力较弱，主要适用于室内隔断。
4.4 外墙保温系统外墙保温系统是一种在结构层外增加保温层来提高墙体保温性能的方法。
常见的外墙保温系统有外保温外贴、外保温内贴等。
《房屋建筑学》第九章楼层与地层
《房屋建筑学》第九章楼层与地层•楼层与地层概述•楼层构造•地层构造•楼层与地层的保温、隔热与隔声•楼层与地层的装饰与装修•楼层与地层的防火与安全01楼层与地层概述楼层指建筑物中水平方向的承重和分隔构件，它将建筑物沿竖直方向划分为若干部分。
楼层通常由楼板、梁、柱等构件组成，承受着楼面荷载并将其传递给竖向承重结构。
地层指建筑物与土壤直接接触的部分，包括基础、地下室和室内地坪等。
地层承受着建筑物全部荷载，并将其传递给地基。
承重功能楼层和地层都是建筑物的承重结构，承受着建筑物自身重量和使用荷载，并将其传递给竖向承重结构和地基。
分隔功能楼层将建筑物沿竖直方向划分为若干独立的使用空间，如住宅、办公室、商场等。
地层则分隔了建筑物内部与外部环境。
保温隔热功能楼层和地层通常采用保温隔热材料，以减少能源消耗和温度波动对室内环境的影响。
楼层可分为首层、标准层、顶层等；地层可分为地下室、室内地坪等。
按位置分类按结构类型分类按使用功能分类楼层和地层可分为钢筋混凝土结构、钢结构、木结构等。
楼层可分为住宅楼层、办公楼层、商业楼层等；地层可分为设备层、避难层等特殊功能层。
03020102楼层构造采用钢筋混凝土材料，具有较高的承载力和刚度，适用于大跨度楼层。
钢筋混凝土楼板采用钢材制作，具有较轻的自重和良好的抗震性能，适用于高层建筑和大跨度楼层。
钢楼板在工厂预制，现场安装，具有施工速度快的优点，但跨度和承载力相对较小。
预制楼板楼板的类型与构造在钢筋混凝土楼板上直接抹水泥砂浆或铺设地砖、木地板等面层材料，构造简单，适用于普通建筑。
整体式楼地面采用预制水磨石、大理石、花岗岩等块材铺设，美观大方，适用于高级建筑。
块材式楼地面在钢筋混凝土楼板上铺设木龙骨和木地板，具有良好的保温、隔声性能，适用于住宅、办公楼等建筑。
木楼地面楼地面的构造直接式吊顶在楼板下直接安装吊顶材料，构造简单，但空间高度调节范围较小，适用于普通建筑。
悬吊式吊顶采用吊杆、龙骨等悬吊构件将吊顶材料吊挂在楼板下，具有较大的空间高度调节范围，适用于大空间建筑。
房屋建筑学楼地层
力钢筋砼薄板 叠 合 楼 板 跨 度 ： 4-6M, 最 大 可 达 9M, 在
5.4M 内较为经济
叠合楼板厚度:150-250MM,≥薄板厚度的2 倍
预制薄板厚:60-70MM 预制薄板宽:1.1-1.8M 2、现浇砼面层厚:70-120MM,C20级砼 （图8-17a）
•房屋建筑学：楼地层
四、楼板层的细部构造
墙 边 通 过 时 , 可 局 部 现 浇 板 带 （ 图 810B） ； （4）板缝差超过200MM时,应重新选择板
的规格。
•房屋建筑学：楼地层
2、板的搁置及板缝处理
(1) 板的搁置 ① 搁置宽度:墙≥80mm 梁≥60mm ②坐浆 ③拉结钢筋（图8-12）
•房屋建筑学：楼地层
(2) 板缝的处理
厚1:2水泥砂浆。
•房屋建筑学：楼地层
（2）水泥石屑地面(豆石地面)
是以石屑(细小的石子)代砂的一种水泥地 面。
A、特点：表面光洁，不起尘、易清洁
B、构造作法：
单层：25MM厚1:2水泥石屑提浆压光。
双层：15~20MM厚1:3水泥砂浆找平；
15MM厚1:2水泥石屑提浆压光。
•房屋建筑学：楼地层
1、板的布置 A、板式结构布置（图8-6A） B、梁板式结构布置（图8-6B） 板搁在梁顶上（图8-8A） 板搁在花篮梁两侧挑耳上（图8-8B） 板的规格、类型一般不超过两种
•房屋建筑学：楼地层
C、板缝差的处理
(1) 板缝差在60以内时,调整板缝宽度； (2) 板缝差在60-120MM时,墙边挑两皮砖 （图8-10A） ； (3) 板缝差在120-200MM或因竖向管道沿
(3)素土夯实层：基层，也称地基 素土指不含杂质的砂质粘土。 通常是填300MM的土后夯实成200MM 厚，才能均匀有效地承压。
5.4M 内较为经济
叠合楼板厚度:150-250MM,≥薄板厚度的2 倍
预制薄板厚:60-70MM 预制薄板宽:1.1-1.8M 2、现浇砼面层厚:70-120MM,C20级砼 （图8-17a）
•房屋建筑学：楼地层
四、楼板层的细部构造
墙 边 通 过 时 , 可 局 部 现 浇 板 带 （ 图 810B） ； （4）板缝差超过200MM时,应重新选择板
的规格。
•房屋建筑学：楼地层
2、板的搁置及板缝处理
(1) 板的搁置 ① 搁置宽度:墙≥80mm 梁≥60mm ②坐浆 ③拉结钢筋（图8-12）
•房屋建筑学：楼地层
(2) 板缝的处理
厚1:2水泥砂浆。
•房屋建筑学：楼地层
（2）水泥石屑地面(豆石地面)
是以石屑(细小的石子)代砂的一种水泥地 面。
A、特点：表面光洁，不起尘、易清洁
B、构造作法：
单层：25MM厚1:2水泥石屑提浆压光。
双层：15~20MM厚1:3水泥砂浆找平；
15MM厚1:2水泥石屑提浆压光。
•房屋建筑学：楼地层
1、板的布置 A、板式结构布置（图8-6A） B、梁板式结构布置（图8-6B） 板搁在梁顶上（图8-8A） 板搁在花篮梁两侧挑耳上（图8-8B） 板的规格、类型一般不超过两种
•房屋建筑学：楼地层
C、板缝差的处理
(1) 板缝差在60以内时,调整板缝宽度； (2) 板缝差在60-120MM时,墙边挑两皮砖 （图8-10A） ； (3) 板缝差在120-200MM或因竖向管道沿
(3)素土夯实层：基层，也称地基 素土指不含杂质的砂质粘土。 通常是填300MM的土后夯实成200MM 厚，才能均匀有效地承压。

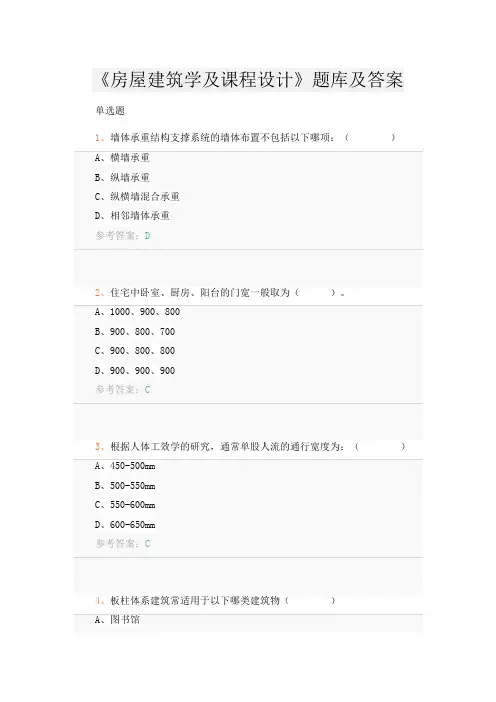

《房屋建筑学及课程设计》题库及答案
•B、次要楼梯•C、景观楼梯•D、消防楼梯
•B、技术设计阶段•C、材料准备阶段•D、施工图设计阶段
•B、螺旋形楼梯•C、封闭式楼梯•D、疏散方向
54、影响房间面积大小的因素有（）。
•A、房间内部活动特点
•B、使用人数的多少
•C、家具设备的数量
•D、家具的布置方式
•B、结构形式
•C、结构布置
•D、经济条件
•B、错误
•B、错误
•B、错误
•B、错误
•B、次要楼梯•C、景观楼梯•D、消防楼梯
•B、使用人数的多少•C、家具设备的数量•D、家具的布置方式
•B、沥青油毡•C、合成高分子涂料•D、小青瓦
•B、结构形式•C、结构布置•D、经济条件
•B、错误
•B、错误
•B、错误
•B、载货电梯•C、消防电梯•D、杂物梯
•B、使用人数的多少•C、家具设备的数量•D、家具的布置方式
•B、防火规范•C、走道性质•D、空间感受
•B、结构形式
•C、结构布置
•D、经济条件
•B、窗开得宽些
•C、门开得小些
•D、门窗位置有利于采光，通风
•B、错误
•A、正确•B、错误
•B、错误
•B、错误
•B、错误。
《房屋建筑学》ppt讲义(高教) 第9章 楼地层构造
双向板时：板厚为80—160mm，一般为板跨的 1/40-1/35。
(2) 楼板的结构布置
结构布置是对楼板的承重构件作合理的安排，使其受力 合理，并与建筑设计协调。
在结构布置中，首先应考虑构件的经济尺度，以确保构 件受力的合理性；当房间的尺度超过构件的经济尺度时， 可在室内增设柱子作为主梁的支点，使其尺度在经济跨 度范围以内。
子上，形成梁板式结构。 ➢ 板的布置方式视结构布置方案而定。
板在墙上的搁置
板在墙上必须具有足够的搁置长度，一般不宜小于100mm。为 使板与墙有可靠的连接，在板安装前，应先在墙体支撑面铺设 水泥砂浆，俗称：坐浆，厚度不小于10mm。板安装后，板端 缝内须用细石混凝土或水泥砂浆灌缝，若为空心板，则应在板 的两端用砖块或混凝土堵孔，以防板端在搁置处被压坏，同时， 也能避免板缝灌浆时细石混凝土流入孔内.
当隔墙与板跨平行时，通常将隔墙设置在板的接缝 处、槽形板的肋上或于墙下设梁来支承隔墙。
当隔墙与板跨垂直时，应尽量将墙布置在楼板的支 承端，否则，应通过结构计算选择预制板的型号， 并在板面内加配构造钢筋。
隔墙在楼板上的搁置
9.2.3 装配整体式钢筋 混凝土楼板
装配整体式钢筋混凝土楼板是将楼板中 的部分构件预制安装后，再通过现浇的 部分连接成整体。
槽形板的搁置方式
槽形板的搁置方式有两种：
一种是正置，即肋向下搁置。这种做法受力 合理，但底板不平整，也不利于采光，可直 接用于观瞻要求不高的房间，也可采用吊顶 棚来解决美观和隔声等问题。
另一种是倒置，即肋向上搁置，这种方式可 使板底平整，但板受力不合理，且须另做面 板。为提高板的隔声能力，可在槽内填充隔 声材料
井式楼板（梁正交正放）
对于平面尺寸较大的房间或门厅,也可以不设梁，直接将板支承于柱上，这 种楼板为无梁楼板.
(2) 楼板的结构布置
结构布置是对楼板的承重构件作合理的安排，使其受力 合理，并与建筑设计协调。
在结构布置中，首先应考虑构件的经济尺度，以确保构 件受力的合理性；当房间的尺度超过构件的经济尺度时， 可在室内增设柱子作为主梁的支点，使其尺度在经济跨 度范围以内。
子上，形成梁板式结构。 ➢ 板的布置方式视结构布置方案而定。
板在墙上的搁置
板在墙上必须具有足够的搁置长度，一般不宜小于100mm。为 使板与墙有可靠的连接，在板安装前，应先在墙体支撑面铺设 水泥砂浆，俗称：坐浆，厚度不小于10mm。板安装后，板端 缝内须用细石混凝土或水泥砂浆灌缝，若为空心板，则应在板 的两端用砖块或混凝土堵孔，以防板端在搁置处被压坏，同时， 也能避免板缝灌浆时细石混凝土流入孔内.
当隔墙与板跨平行时，通常将隔墙设置在板的接缝 处、槽形板的肋上或于墙下设梁来支承隔墙。
当隔墙与板跨垂直时，应尽量将墙布置在楼板的支 承端，否则，应通过结构计算选择预制板的型号， 并在板面内加配构造钢筋。
隔墙在楼板上的搁置
9.2.3 装配整体式钢筋 混凝土楼板
装配整体式钢筋混凝土楼板是将楼板中 的部分构件预制安装后，再通过现浇的 部分连接成整体。
槽形板的搁置方式
槽形板的搁置方式有两种：
一种是正置，即肋向下搁置。这种做法受力 合理，但底板不平整，也不利于采光，可直 接用于观瞻要求不高的房间，也可采用吊顶 棚来解决美观和隔声等问题。
另一种是倒置，即肋向上搁置，这种方式可 使板底平整，但板受力不合理，且须另做面 板。为提高板的隔声能力，可在槽内填充隔 声材料
井式楼板（梁正交正放）
对于平面尺寸较大的房间或门厅,也可以不设梁，直接将板支承于柱上，这 种楼板为无梁楼板.
房屋建筑学---第八章 楼地层
第二十五页，共25页。
第二十一页，共25页。
第三章 建筑剖面设计
测试题
(1)民用建筑中最常见的剖面形式是（ ）。
A：矩形 B：圆形 C：三角形D：梯形 (2) 设计视点的高低与地面起坡大小的关系是（ ）。
A: 正比关系B: 反比关系 C: 不会改变 D: 毫无关系 (3) 电影院对位排列，其视线升高值为（ ）。
A：60mm B：120mm C：240mm D：150mm
式<1.2m
挑梁式
第十七页，共25页。
第八章 楼 地 层
8.3 阳台及雨篷
8.3.3雨篷 作用—遮挡雨水、室内外的过渡空间、装饰作用
类型—悬挑雨篷、墙或柱支承的雨篷、悬挂式雨篷
细部构造—防排水
第十八页，共25页。
第八章 楼 地 层
悬挑雨篷构造
第八章 楼 地 层
8.1 概述
8.1.4地坪层构造
①素土夯实层 素土夯实层是地坪的基层，也称地基。素
土即为不含杂质的砂质粘土，经夯实后，才能 承受垫层传下来的地面荷载。
②垫层 垫层是承受并传递荷载给地基的结构层，
垫层有刚性垫层和非刚性垫层之分。 ③面层 面层应坚固耐磨、表面平整、光洁、易清
洁、不起尘。
第十页，共25页。
第八章 楼 地 层
现浇肋梁楼板
现浇肋梁楼板由板、次梁、主梁现浇而成。
第十一页，共25页。
第八章 楼 地 层
现浇肋梁楼板
根据板的受力状况不同，有单向板肋梁楼板、双向板肋梁楼板 。
（b）双向板
第十二页，共25页。
第八章 楼 地 层 井式楼板和无梁楼板
当肋梁楼板两个方向的梁不分主次、高度相等、呈井字形同位相交时称为井式楼板。此 种楼板的梁板布置美观，有装饰效果。
第二十一页，共25页。
第三章 建筑剖面设计
测试题
(1)民用建筑中最常见的剖面形式是（ ）。
A：矩形 B：圆形 C：三角形D：梯形 (2) 设计视点的高低与地面起坡大小的关系是（ ）。
A: 正比关系B: 反比关系 C: 不会改变 D: 毫无关系 (3) 电影院对位排列，其视线升高值为（ ）。
A：60mm B：120mm C：240mm D：150mm
式<1.2m
挑梁式
第十七页，共25页。
第八章 楼 地 层
8.3 阳台及雨篷
8.3.3雨篷 作用—遮挡雨水、室内外的过渡空间、装饰作用
类型—悬挑雨篷、墙或柱支承的雨篷、悬挂式雨篷
细部构造—防排水
第十八页，共25页。
第八章 楼 地 层
悬挑雨篷构造
第八章 楼 地 层
8.1 概述
8.1.4地坪层构造
①素土夯实层 素土夯实层是地坪的基层，也称地基。素
土即为不含杂质的砂质粘土，经夯实后，才能 承受垫层传下来的地面荷载。
②垫层 垫层是承受并传递荷载给地基的结构层，
垫层有刚性垫层和非刚性垫层之分。 ③面层 面层应坚固耐磨、表面平整、光洁、易清
洁、不起尘。
第十页，共25页。
第八章 楼 地 层
现浇肋梁楼板
现浇肋梁楼板由板、次梁、主梁现浇而成。
第十一页，共25页。
第八章 楼 地 层
现浇肋梁楼板
根据板的受力状况不同，有单向板肋梁楼板、双向板肋梁楼板 。
（b）双向板
第十二页，共25页。
第八章 楼 地 层 井式楼板和无梁楼板
当肋梁楼板两个方向的梁不分主次、高度相等、呈井字形同位相交时称为井式楼板。此 种楼板的梁板布置美观，有装饰效果。
《房屋建筑学》楼地面
编辑课件
编辑课件
编辑课件
（3）粘贴木地面的做法是先
在钢筋混凝土基层上采用沥青砂浆 找平，然后刷冷底子油一道，热沥 青一道，用2mm厚沥青胶、环氧树 脂、乳胶等随涂随铺贴20mm厚硬 木长条地板。
编辑课件
编辑课件
二、 顶棚构造
顶棚也称天棚、天花板，在单层房屋中，顶 棚位于屋顶承重结构的下面；在多层房屋和高层 房屋中，顶棚位于屋顶承重结构下面和各层楼板 的下面。
以及由空花栏杆和实心栏板组合而成的组 合式栏杆。按材料不同，有金属栏杆、砖 砌栏板，钢筋混凝土栏杆(板)等。
第四节 楼地层构造
一、楼地面装修
地面按面层材料及施工方法可分为整体面层地 面、块料面层地面、塑料地面、木地面四大类。
1.整体地面
用现场浇注的方法做成整片的地面称为 整体地面。常用的有水泥砂浆地面、水磨 石地面、菱苦土地面等。
编辑课件
现浇水磨石地面
水磨石地面，是用大理石等中等硬度 石料的石屑与水泥拌和，形成水泥石屑浆， 经浇抹硬结磨光而成。
编辑课件
2.阳台结构形式 (1)挑板式——
将房间的楼板挑出作为阳台板。 (2)挑梁式——
从墙体中挑梁形成梁板式结构。
编辑课件
A.住宅阳台挑出长度1.5~1.8m。 B.挑梁压在墙中的长度为挑出长度 的1.5倍。 C.挑板式阳台挑出长度≤1.2m。
编辑课件
编辑课件
3.阳台的构造
(1)阳台的栏杆和扶手 阳台的栏杆和栏板的作用有两个方面：
顶棚按构造方式不同有直接式顶棚和吊顶棚 两种类型。
编辑课件
编直辑课件接顶棚
1、直接抹灰顶棚
直接抹灰顶棚，就是在楼板底面直接抹 灰而后喷浆或不抹灰直接喷浆形成的顶棚。 这种顶棚构造简单，造价较低。
编辑课件
编辑课件
（3）粘贴木地面的做法是先
在钢筋混凝土基层上采用沥青砂浆 找平，然后刷冷底子油一道，热沥 青一道，用2mm厚沥青胶、环氧树 脂、乳胶等随涂随铺贴20mm厚硬 木长条地板。
编辑课件
编辑课件
二、 顶棚构造
顶棚也称天棚、天花板，在单层房屋中，顶 棚位于屋顶承重结构的下面；在多层房屋和高层 房屋中，顶棚位于屋顶承重结构下面和各层楼板 的下面。
以及由空花栏杆和实心栏板组合而成的组 合式栏杆。按材料不同，有金属栏杆、砖 砌栏板，钢筋混凝土栏杆(板)等。
第四节 楼地层构造
一、楼地面装修
地面按面层材料及施工方法可分为整体面层地 面、块料面层地面、塑料地面、木地面四大类。
1.整体地面
用现场浇注的方法做成整片的地面称为 整体地面。常用的有水泥砂浆地面、水磨 石地面、菱苦土地面等。
编辑课件
现浇水磨石地面
水磨石地面，是用大理石等中等硬度 石料的石屑与水泥拌和，形成水泥石屑浆， 经浇抹硬结磨光而成。
编辑课件
2.阳台结构形式 (1)挑板式——
将房间的楼板挑出作为阳台板。 (2)挑梁式——
从墙体中挑梁形成梁板式结构。
编辑课件
A.住宅阳台挑出长度1.5~1.8m。 B.挑梁压在墙中的长度为挑出长度 的1.5倍。 C.挑板式阳台挑出长度≤1.2m。
编辑课件
编辑课件
3.阳台的构造
(1)阳台的栏杆和扶手 阳台的栏杆和栏板的作用有两个方面：
顶棚按构造方式不同有直接式顶棚和吊顶棚 两种类型。
编辑课件
编直辑课件接顶棚
1、直接抹灰顶棚
直接抹灰顶棚，就是在楼板底面直接抹 灰而后喷浆或不抹灰直接喷浆形成的顶棚。 这种顶棚构造简单，造价较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉面层 ——对整个面层作最后修整，达到表面平整、无裂痕 的要求
由于砂浆在结硬的过程中易因干缩而导致开裂，因此找平层 必须分层施工，每层厚度应控制在：
水泥砂浆：5～7mm； 混合砂浆：7～9mm；
麻刀灰：≤3mm； 纸筋灰：≤2mm
行业习惯为控制整个粉刷面层（包括打底和粉面）的总厚度，
如墙面中级抹灰20mm，高级抹灰25mm，室内踢脚处和墙脚勒
●裱糊类面层常用的材料 ——各类壁纸、壁布和配套的粘结材料 常用壁纸 ：PVC塑料壁纸、织物面壁纸、金属面壁纸、天然木 纹面壁纸等； 常用壁布：人造纤维装饰壁布 、锦缎类壁布等
72
墙纸、墙布
73
4.4 裱糊类面层
●裱糊类面层常用的施工工艺 ——分为打底、下料以及裱糊等 三个步骤 打底层——施工方法及要求同粉刷类面层中的打底及找平工 艺 ；基底平整后用腻子嵌平，按要求弹线 壁纸或壁布下料并润湿——注意对花的需要 裱糊壁纸或壁布——自上而下令其自然悬垂并用干净湿毛巾 或刮板推赶气泡
69
钉入式轻钢龙骨纸面石膏板吊顶
（b）图4-4-3-15搁置式矿棉板吊顶实例
(a) 搁置式吊顶构造示意
搁置式矿棉板吊顶
70
(a) 卡接式吊顶构造示意
(b) 卡接式金属吊顶实例
71
卡接式金属吊顶
第4章 墙及楼地面层构造
4.4 裱糊类面层 裱糊类面层——在抹灰的基层或其他基层上粘贴壁纸和壁 布的工艺
4.3 钉挂类面层
●钉挂类面层常用的施工工艺 ——分为安装内骨架、铺钉表层 面材及表面处理等三个步骤
2.装饰墙面板的施工工艺： 安装墙筋——在砌体墙上可使用类 似固定架空木地板的木搁栅的方法 直接钉入 ；在钢筋混凝土墙面上可 用打入膨胀螺栓的方法进行固定 。 墙筋的间距视面板分割的需要及面 板的刚度而定
47
用钢弓的弹性木地板构造
弹性木地板构造
48
用橡皮垫块的弹性木地板构造
弹性木地板构造
49
用地弹簧的弹性木地板构造
弹性木地板构造
50
专用架空复合木地板
51
面层地板
隔离层卷材 毛板
搁栅
(a) 双层木地板构造层次
双层木地板构造
(b) 毛板与拼花面板成角度布置
双层木地板构造
52
实铺复合木地板
53
脚处25mm；楼板底15mm等
10
光滑基底先凿毛糙 效果
粉面 效果
12
某室内粉刷面层做法实例
墙地面 交接处
13
面层 名称
水刷石
构造层次及施工工艺
15厚1:3水泥砂浆打底，水泥纯浆一道，10厚1:1.2～1.4水泥石 渣粉面，凝结前用清水自上而下洗刷，使石渣露出表面
干粘石 斩假石
33
镜面石板与地砖的组合
光面与毛面石板的对比
34
人工橡胶块材贴面
35
4.2 粘贴类面层
●粘贴类面层常用的施工工艺 ——分为打底、敷设粘结层以及 铺贴表层材料等三个步骤 打底层——施工方法及要求同粉刷类面层中的打底工艺 粘结及铺贴表面材料——面砖可以用添加建筑用胶的水泥浆 或1:0.5～1:1的水泥砂浆粘贴，也可以用成品的胶粘剂粘贴 ； 墙面小块或较薄的石材也可以用添加建筑用胶的水泥砂浆粘 贴，但用于地面的厚重石材，一般要用30厚1:3的干硬性水泥 砂浆垫底，直接在上面铺设。一般厚重的大片石材必须用钉 挂的方法在墙面上安装。
42
4.3 钉挂类面层
●钉挂类面层常用的材料 ——骨架（用于木地板的称为搁栅；用 于装饰墙面板的称为墙筋；用于吊顶的称为龙骨 ）用材、面 板用材和必须时的连接件
骨架用材：铝合金、木材和型钢。有时也可以用单个的金属连 接件代替条状的骨架 面板用材：各种天然和复合木板、纸面石膏板、硅钙板、吸声 矿棉板、金属板如铜、不锈钢、塑铝板等，以及玻璃。如果表 层采用软包装，还可包括各类天然和人造的皮革及各类纺织品
43
4.3 钉挂类面层
●钉挂类面层常用的施工工艺 ——分为安装内骨架、铺钉表层 面材及表面处理等三个步骤
1.架空木地板的施工工艺：
固定搁栅——在地面弹线定位（中距≤400mm）并钻孔打入木 楔或塑料楔后，以每个连接点一钉一螺固定 ；搁栅应该离墙 30mm
鋪钉企口木地板——地板钉从企口处的侧边钉入，以防止钉 头外露；木地板应离墙8～10mm
2
第4章 墙及楼地面层构造
4.1 粉刷类面层 粉刷类面层——以水泥加上骨料在现场对基层的砖石砌 体和水泥制品、混凝土构件等通过反复大面积的湿作业 涂抹修整，得到大致平整的表面，然后再进行表层加工 和处理的工艺
3
第4篇 建筑构造
第4章 墙及楼地面层构造
●施工工艺
粉刷类 粘贴类 钉挂类 裱糊类
4
4.1 粉刷类面层
其它材料：，麻刀灰（加麻筋的石灰膏）、纸筋灰（加纸筋 的石灰膏）以及添加高分子聚合物的聚合物砂浆和添加减水 剂、密实剂等的防水砂浆
5
粉刷材料的选择
水泥砂浆
强度高、防水、防潮、抗冻
混合砂浆
和易性好、保水性好
水泥石屑
耐磨性好，不泛砂
灰砂（麻刀灰、纸筋灰）
造价低、施工方便
水泥石渣 聚合物水泥砂浆
粘结性好，防水性好
鋪钉装饰墙板——参照立筋式轻隔 墙的面层处理
单层架空木地板构造
54
安装连接件
钉挂饰面板
板缝处理
钉挂类面层工艺
55
木制饰面板
56
金属饰面板
57
4.3 钉挂类面层
△对于一些重型或单块面积较大的装饰面板如石板等，出于 安全及施工可能性方面的考虑，无论用在室内外，都应该用 金属连接件来固定 。连接件应具有调节功能，以方便调整石 板表面的平整度及板缝的宽度 ；外墙上的石材饰面，连接节 点还应具有适应风压以及热胀冷缩的应力所引起的变形的能 力
石材开口 可调插接件
角钢
柔性填缝材料
可调式石材挂装连接件示意
膨胀螺栓
58
挂装的石材开口的情况
片状连接件及其挂装石材的方法
59
杆状连接件及其挂装石材的方法
间层中灌水泥砂浆的石墙面
60
预安置背栓锚接件
背栓工艺示意
61
干挂石材面板
离缝干挂面板对改善外墙热工性能的作用示意
62
4.3 钉挂类面层
3.吊顶的施工工艺：
21
4.2 粘贴类面层
●粘贴类面层常用的面材 ——各种面砖、石板、人工橡胶的块 材和卷材以及各种其它人造块材
面砖：以陶土或瓷土为原料，经加工成型、煅烧而成。可分为 有釉和无釉两种，表现为表面有光或亚光 石材：天然石材按照其成因可分为火成岩（以花岗石为代表）、 变质岩（以大理石为代表）和沉积岩（以砂岩为代表）；人造 石材系将碎大理石与和聚酯树脂混合制成 人工橡胶的块材和卷材：可以添加金刚砂等材料增加表面摩擦 力，防滑效果较好；还可以加工成多种色彩及表面纹理
7
涂料饰面
8
表面喷涂砂胶
粉面砂浆表面用工
9
具特殊处理后做涂料
4.1 粉刷类面层
●粉刷类面层常用的施工工艺 ——分为打底（又称找平、刮 糙）、粉面（又称罩面）和表层处理三个步骤
打底层——抹灰具有使装修层与基层墙体粘牢和初步找平的 作用，故又称找平层。为了与其它层次牢固结合，其表面需 用工具搓毛，故在工程中又称之为刮糙
•潮湿房间墙面 •地面 •常受碰撞的墙面 •钢砼楼板底面 （现浇楼板和预制楼板）
•板条、金属网顶棚 •底灰、中灰 •外墙抹灰面层 •石渣类饰面的底灰 •石渣类饰面的面层
•硅酸盐砌块或加气混凝 土的底层抹灰
6
4.1 粉刷类面层
添加用细骨料：各种粒径较小的石质颗粒物或小块的碎石等 材料，用来添加到砂浆中或者用来代替砂浆中的黄砂，使得 被装修部位的表层呈现不同的色泽和质感 腻子：各种粉剂和建筑用胶的混合物，质地细腻，较稠易干， 用来抹在砂浆表面以填补细小空隙，取得进一步平整的效果 涂料 ：按其性状可分为溶剂型涂料、水溶性涂料、乳液型涂 料和粉末涂料 。成膜后起保护和装饰作用
74
上胶
放置一段 时间收胶
确定基准线
贴墙纸 裱糊类基本工艺
赶气泡
边沿压实
75
裱糊壁纸、壁布的基本顺序
76
对缝的一般方法
36
贴面砖工艺
37
墙面贴小块较薄石片工艺 38
用木锤轻击调整
干硬性水泥砂浆
用水平仪校平
39
地面铺设厚重石材工艺
石材面板缝隙处理 40
粘贴墙地砖做法
41
第4章 墙及楼地面层构造
4.3 钉挂类面层 钉挂类面层——以附加的金属或者木骨架固定或吊挂表层 板材的工艺 。常用的有架空木地板、装饰墙板、吊顶等几 类
14
干粘石 水刷石
添加石骨料的粉刷面层15
水磨石
彩色石渣
玻璃嵌条
16
水磨石地面
在水泥中添加色粉或改变石骨料的色彩、
大小都能够改变装饰效果
17
剁假石
18
外墙粉刷引条线做法
墙面阳角处水泥 砂浆护角做法
19
引条线
20
第4章 墙及楼地面层构造
4.2 粘贴类面层 粘贴类面层——在对基层进行平整处理后，在其表面再 粘贴表层块材或卷材的工艺
表面处理——打磨平整后，表面涂漆或封腊
(b) 木地板钉自企口处钉入
(a) 企口木地板
44
企口木地板的安装
企口木地板
45
单层架空木地板构造
46
4.3 钉挂类面层
△ 弹性架空木地板——有特殊要求 时，在架空地板的搁栅下 设置弹性钢弓或羊毛毡、橡胶条等缓冲装置 △ 双层架空木地板——有拼花要求时，可在搁栅上面先成 45°角铺设约20mm厚的毛板一层，并在中间鋪上一层油纸、 油毡或无纺布 ，用以隔声
由于砂浆在结硬的过程中易因干缩而导致开裂，因此找平层 必须分层施工，每层厚度应控制在：
水泥砂浆：5～7mm； 混合砂浆：7～9mm；
麻刀灰：≤3mm； 纸筋灰：≤2mm
行业习惯为控制整个粉刷面层（包括打底和粉面）的总厚度，
如墙面中级抹灰20mm，高级抹灰25mm，室内踢脚处和墙脚勒
●裱糊类面层常用的材料 ——各类壁纸、壁布和配套的粘结材料 常用壁纸 ：PVC塑料壁纸、织物面壁纸、金属面壁纸、天然木 纹面壁纸等； 常用壁布：人造纤维装饰壁布 、锦缎类壁布等
72
墙纸、墙布
73
4.4 裱糊类面层
●裱糊类面层常用的施工工艺 ——分为打底、下料以及裱糊等 三个步骤 打底层——施工方法及要求同粉刷类面层中的打底及找平工 艺 ；基底平整后用腻子嵌平，按要求弹线 壁纸或壁布下料并润湿——注意对花的需要 裱糊壁纸或壁布——自上而下令其自然悬垂并用干净湿毛巾 或刮板推赶气泡
69
钉入式轻钢龙骨纸面石膏板吊顶
（b）图4-4-3-15搁置式矿棉板吊顶实例
(a) 搁置式吊顶构造示意
搁置式矿棉板吊顶
70
(a) 卡接式吊顶构造示意
(b) 卡接式金属吊顶实例
71
卡接式金属吊顶
第4章 墙及楼地面层构造
4.4 裱糊类面层 裱糊类面层——在抹灰的基层或其他基层上粘贴壁纸和壁 布的工艺
4.3 钉挂类面层
●钉挂类面层常用的施工工艺 ——分为安装内骨架、铺钉表层 面材及表面处理等三个步骤
2.装饰墙面板的施工工艺： 安装墙筋——在砌体墙上可使用类 似固定架空木地板的木搁栅的方法 直接钉入 ；在钢筋混凝土墙面上可 用打入膨胀螺栓的方法进行固定 。 墙筋的间距视面板分割的需要及面 板的刚度而定
47
用钢弓的弹性木地板构造
弹性木地板构造
48
用橡皮垫块的弹性木地板构造
弹性木地板构造
49
用地弹簧的弹性木地板构造
弹性木地板构造
50
专用架空复合木地板
51
面层地板
隔离层卷材 毛板
搁栅
(a) 双层木地板构造层次
双层木地板构造
(b) 毛板与拼花面板成角度布置
双层木地板构造
52
实铺复合木地板
53
脚处25mm；楼板底15mm等
10
光滑基底先凿毛糙 效果
粉面 效果
12
某室内粉刷面层做法实例
墙地面 交接处
13
面层 名称
水刷石
构造层次及施工工艺
15厚1:3水泥砂浆打底，水泥纯浆一道，10厚1:1.2～1.4水泥石 渣粉面，凝结前用清水自上而下洗刷，使石渣露出表面
干粘石 斩假石
33
镜面石板与地砖的组合
光面与毛面石板的对比
34
人工橡胶块材贴面
35
4.2 粘贴类面层
●粘贴类面层常用的施工工艺 ——分为打底、敷设粘结层以及 铺贴表层材料等三个步骤 打底层——施工方法及要求同粉刷类面层中的打底工艺 粘结及铺贴表面材料——面砖可以用添加建筑用胶的水泥浆 或1:0.5～1:1的水泥砂浆粘贴，也可以用成品的胶粘剂粘贴 ； 墙面小块或较薄的石材也可以用添加建筑用胶的水泥砂浆粘 贴，但用于地面的厚重石材，一般要用30厚1:3的干硬性水泥 砂浆垫底，直接在上面铺设。一般厚重的大片石材必须用钉 挂的方法在墙面上安装。
42
4.3 钉挂类面层
●钉挂类面层常用的材料 ——骨架（用于木地板的称为搁栅；用 于装饰墙面板的称为墙筋；用于吊顶的称为龙骨 ）用材、面 板用材和必须时的连接件
骨架用材：铝合金、木材和型钢。有时也可以用单个的金属连 接件代替条状的骨架 面板用材：各种天然和复合木板、纸面石膏板、硅钙板、吸声 矿棉板、金属板如铜、不锈钢、塑铝板等，以及玻璃。如果表 层采用软包装，还可包括各类天然和人造的皮革及各类纺织品
43
4.3 钉挂类面层
●钉挂类面层常用的施工工艺 ——分为安装内骨架、铺钉表层 面材及表面处理等三个步骤
1.架空木地板的施工工艺：
固定搁栅——在地面弹线定位（中距≤400mm）并钻孔打入木 楔或塑料楔后，以每个连接点一钉一螺固定 ；搁栅应该离墙 30mm
鋪钉企口木地板——地板钉从企口处的侧边钉入，以防止钉 头外露；木地板应离墙8～10mm
2
第4章 墙及楼地面层构造
4.1 粉刷类面层 粉刷类面层——以水泥加上骨料在现场对基层的砖石砌 体和水泥制品、混凝土构件等通过反复大面积的湿作业 涂抹修整，得到大致平整的表面，然后再进行表层加工 和处理的工艺
3
第4篇 建筑构造
第4章 墙及楼地面层构造
●施工工艺
粉刷类 粘贴类 钉挂类 裱糊类
4
4.1 粉刷类面层
其它材料：，麻刀灰（加麻筋的石灰膏）、纸筋灰（加纸筋 的石灰膏）以及添加高分子聚合物的聚合物砂浆和添加减水 剂、密实剂等的防水砂浆
5
粉刷材料的选择
水泥砂浆
强度高、防水、防潮、抗冻
混合砂浆
和易性好、保水性好
水泥石屑
耐磨性好，不泛砂
灰砂（麻刀灰、纸筋灰）
造价低、施工方便
水泥石渣 聚合物水泥砂浆
粘结性好，防水性好
鋪钉装饰墙板——参照立筋式轻隔 墙的面层处理
单层架空木地板构造
54
安装连接件
钉挂饰面板
板缝处理
钉挂类面层工艺
55
木制饰面板
56
金属饰面板
57
4.3 钉挂类面层
△对于一些重型或单块面积较大的装饰面板如石板等，出于 安全及施工可能性方面的考虑，无论用在室内外，都应该用 金属连接件来固定 。连接件应具有调节功能，以方便调整石 板表面的平整度及板缝的宽度 ；外墙上的石材饰面，连接节 点还应具有适应风压以及热胀冷缩的应力所引起的变形的能 力
石材开口 可调插接件
角钢
柔性填缝材料
可调式石材挂装连接件示意
膨胀螺栓
58
挂装的石材开口的情况
片状连接件及其挂装石材的方法
59
杆状连接件及其挂装石材的方法
间层中灌水泥砂浆的石墙面
60
预安置背栓锚接件
背栓工艺示意
61
干挂石材面板
离缝干挂面板对改善外墙热工性能的作用示意
62
4.3 钉挂类面层
3.吊顶的施工工艺：
21
4.2 粘贴类面层
●粘贴类面层常用的面材 ——各种面砖、石板、人工橡胶的块 材和卷材以及各种其它人造块材
面砖：以陶土或瓷土为原料，经加工成型、煅烧而成。可分为 有釉和无釉两种，表现为表面有光或亚光 石材：天然石材按照其成因可分为火成岩（以花岗石为代表）、 变质岩（以大理石为代表）和沉积岩（以砂岩为代表）；人造 石材系将碎大理石与和聚酯树脂混合制成 人工橡胶的块材和卷材：可以添加金刚砂等材料增加表面摩擦 力，防滑效果较好；还可以加工成多种色彩及表面纹理
7
涂料饰面
8
表面喷涂砂胶
粉面砂浆表面用工
9
具特殊处理后做涂料
4.1 粉刷类面层
●粉刷类面层常用的施工工艺 ——分为打底（又称找平、刮 糙）、粉面（又称罩面）和表层处理三个步骤
打底层——抹灰具有使装修层与基层墙体粘牢和初步找平的 作用，故又称找平层。为了与其它层次牢固结合，其表面需 用工具搓毛，故在工程中又称之为刮糙
•潮湿房间墙面 •地面 •常受碰撞的墙面 •钢砼楼板底面 （现浇楼板和预制楼板）
•板条、金属网顶棚 •底灰、中灰 •外墙抹灰面层 •石渣类饰面的底灰 •石渣类饰面的面层
•硅酸盐砌块或加气混凝 土的底层抹灰
6
4.1 粉刷类面层
添加用细骨料：各种粒径较小的石质颗粒物或小块的碎石等 材料，用来添加到砂浆中或者用来代替砂浆中的黄砂，使得 被装修部位的表层呈现不同的色泽和质感 腻子：各种粉剂和建筑用胶的混合物，质地细腻，较稠易干， 用来抹在砂浆表面以填补细小空隙，取得进一步平整的效果 涂料 ：按其性状可分为溶剂型涂料、水溶性涂料、乳液型涂 料和粉末涂料 。成膜后起保护和装饰作用
74
上胶
放置一段 时间收胶
确定基准线
贴墙纸 裱糊类基本工艺
赶气泡
边沿压实
75
裱糊壁纸、壁布的基本顺序
76
对缝的一般方法
36
贴面砖工艺
37
墙面贴小块较薄石片工艺 38
用木锤轻击调整
干硬性水泥砂浆
用水平仪校平
39
地面铺设厚重石材工艺
石材面板缝隙处理 40
粘贴墙地砖做法
41
第4章 墙及楼地面层构造
4.3 钉挂类面层 钉挂类面层——以附加的金属或者木骨架固定或吊挂表层 板材的工艺 。常用的有架空木地板、装饰墙板、吊顶等几 类
14
干粘石 水刷石
添加石骨料的粉刷面层15
水磨石
彩色石渣
玻璃嵌条
16
水磨石地面
在水泥中添加色粉或改变石骨料的色彩、
大小都能够改变装饰效果
17
剁假石
18
外墙粉刷引条线做法
墙面阳角处水泥 砂浆护角做法
19
引条线
20
第4章 墙及楼地面层构造
4.2 粘贴类面层 粘贴类面层——在对基层进行平整处理后，在其表面再 粘贴表层块材或卷材的工艺
表面处理——打磨平整后，表面涂漆或封腊
(b) 木地板钉自企口处钉入
(a) 企口木地板
44
企口木地板的安装
企口木地板
45
单层架空木地板构造
46
4.3 钉挂类面层
△ 弹性架空木地板——有特殊要求 时，在架空地板的搁栅下 设置弹性钢弓或羊毛毡、橡胶条等缓冲装置 △ 双层架空木地板——有拼花要求时，可在搁栅上面先成 45°角铺设约20mm厚的毛板一层，并在中间鋪上一层油纸、 油毡或无纺布 ，用以隔声
